BEDIENUNGSANLEITUNG DesignMax DM8C BOSE

Installationsanleitung 20

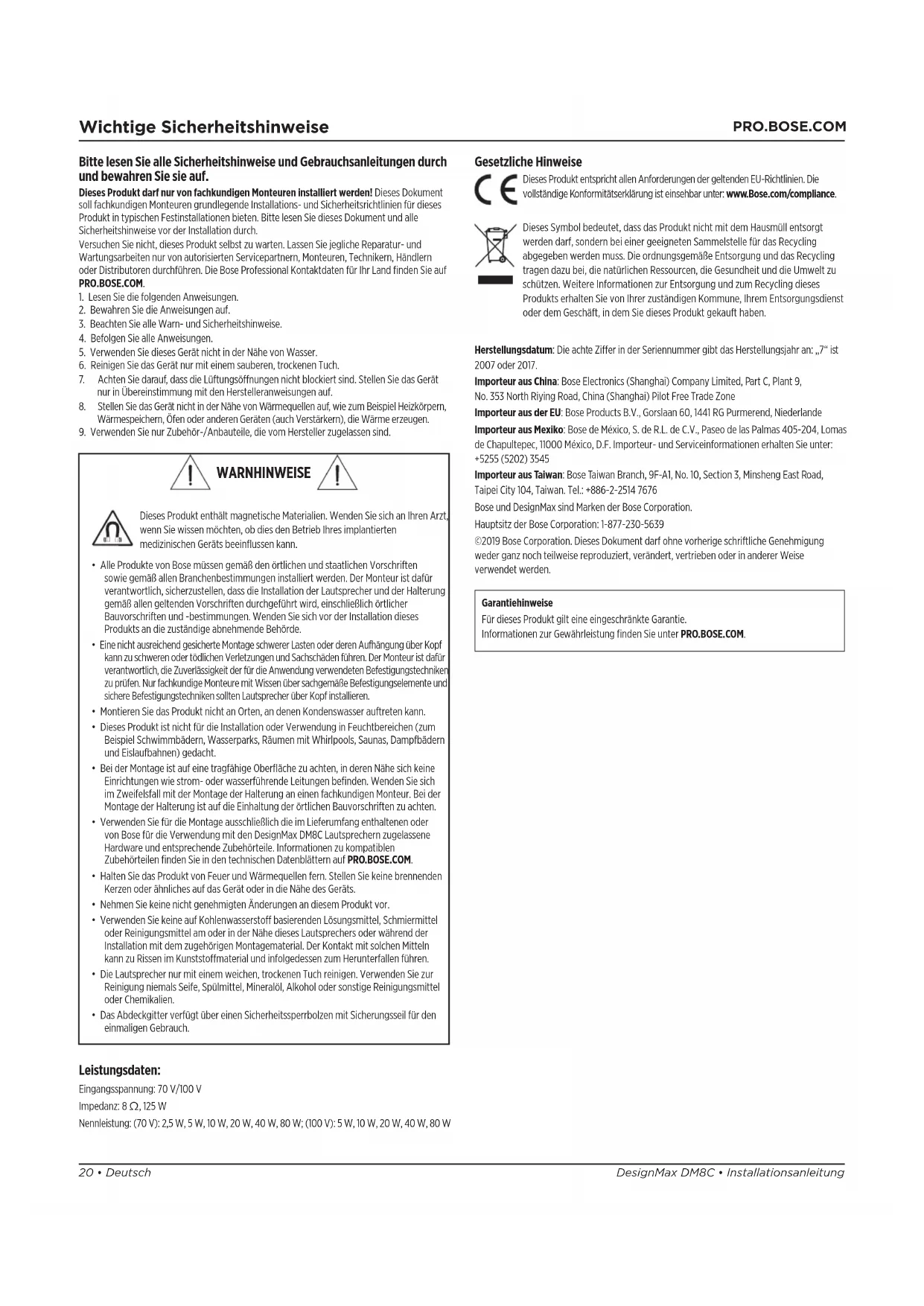

Bitte lessen Sie alle Sicherheitseinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren Installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für diese Produkte in typischen Festinstallationen bieten.itte lessen Sie这点 Dokument und alle Sicherheitschinweise vor der Installation durch.

Versuchen Sie nicht,这点 Product selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartners, Monteuren, Technikern, Handlern oder Distributen durchfahren. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie these Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie darauf, dass die Luftgungsoffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Näre von Wärmequellen auf, wie zum Beispiel Heizkorpmn, Wärmespeichern, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
9. Verwenden Sie nur Zubehor-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthalt magnetische Materialien. Wenden Sie sich an ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihr's implantierten medizinischen Gerats beeinflussen kann.

• Alle Produkte von Bose müssen gemäß den ortlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist davon verantwortlich, sicherzustellen, dass die Installation der Laufsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich ortlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieser Produkte an die zuständige abnehmende Behörde.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachsächen führen. Der Monteur ist davon verantwortlich, die Zuverlösigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäß Befestigungselemente und sichere Befestigungstechniken sollenen Lautspeicher über Kopf Installieren.
• Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbadern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbadern und Eislaufbahren) gedacht.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Näh sich keine Einrichtungen wie strom- oder wasserfuhrende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der ortlichen Bauvorschriften zu achten.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den DesignMax DMBC Laufsprechen zugelassene Hardware und entsprechende Zubehörnteile. Informationen zu kompatiblen Zubehörheiten finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Höhe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an thisem Produkt vor.
• Verwenden Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähere这点 Lautspechers oder während der Installation mit dem zugehörgen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zu Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung nimals Seite, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.
• Das Abdeckgitter verfügt über einen Sicherheitssperrbolzen mit Sicherungsseil für den einzelmenigen Gebrauch.

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.

Dieses Symbol beteutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäß Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling这点eu Products erhalten Sie von ihrer zuständigen Kommune, Ihrem Entsorgungsdjango noder dem Geschäft, in dem Sie这点eu Produkt gkauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7" ist 2007 oder 2017.

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande

Importeur aus Mexiko: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Importeur- und Serviceinformationen erhalten Sie unter: [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: [phone]

Bose und DesignMax sind Marken der Bose Corporation.

Haupttssz der Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 8 Ω, 125 W

Nennleistung: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Verpackungsinhalt

× 1 × 1 × 2 × 1 × 1

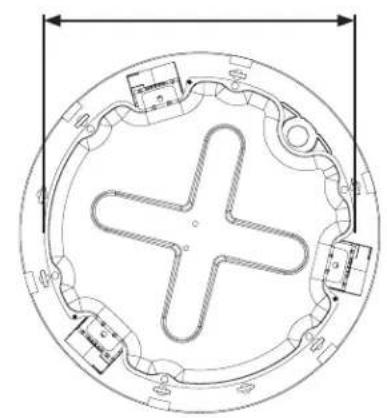

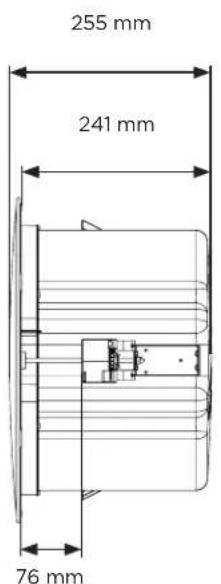

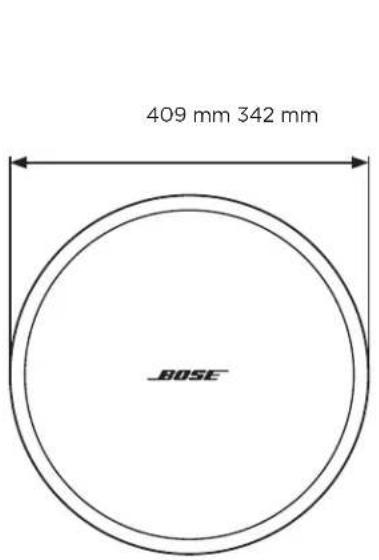

Produktabmessungen

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM8C auf PRO.BOSE.COM entnehmen.

Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser Abdeckgitter: 409 mm
	Gehäusedurchmesser: 342 mm
	Tiefe Rückwand: 241 mm
Deckenausschnitt 349 mm
Maximale Deckenstände 76 mm
Nettogewicht - Lautsprecher und Abdeckgitter	9,57 kg
Nettogewicht - Tile Bridge	1,00 kg
Versandgewicht 12,70 kg

Wichtige Installationshinweise

Der Monteur ist davon verantwortlich, sicherzustellen, dass die Installation der Laufsprecher und der Halterung gemäß allen geltenden Vorschriften durchgefuhrt wird, einschließlich ortlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation deses Produkts an die zuständige abnehmende Behörde.

Die Gewährleistung der Sicherheit der Lautsprichermontage obliegt demienigen, der den Lautspricher anbringt. Die fehlerhafte Montage des Lautsprachers kann Sach- und Personenachden bis hin zur Todesfelter führen.

Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser aufreten kann.

Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbadern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbadern und Eislaufbahren) gedacht.

Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Näre sich keine Einrichtungen wie stromoder wasserfuhrende Leitungen befinden. Wenden Sie im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bavvorschriften zu achten.

Verwendten Sie keine auf Kohlenwasserstoff basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Höhe des Lautspechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

Installationsoptionen

Installationsoptionen und Montagezubehör

Einstellbare Tile Bridge (im Lieferumfang enthalten)
Rough-in-Pan-Montageplatte (optional erhältlich)

1

Kabelverschraubung (Zugentlastung)

Bei Verwendung eines Kabelschutzrohres aus Metall ist eine einzeln 3 / 8 Zoll-Kabelverschraubung oder ein 3 / 8 Zoll-Duplex-Anschluss zu verwenden.

Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten.

3% Zoll-Einzelanschluss

3% Zoll Duplex-Anschluss/ Schleife

Verkabeln des Laufsprechers

Kabeldurchmesser

Der DesignMax DM8C Lautsprecher wurde für den ausschließlich Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²) entwickelt.

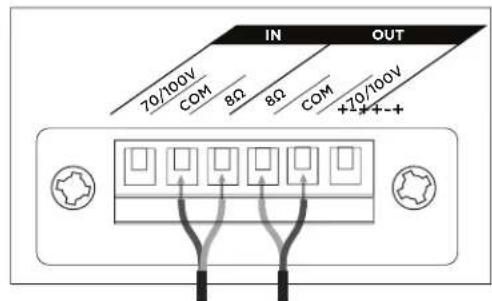

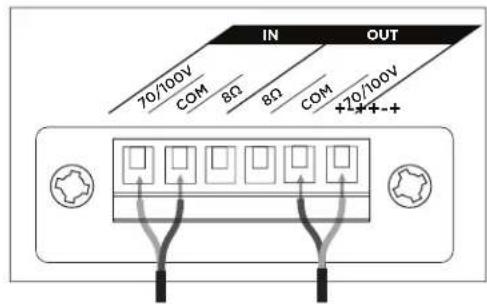

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

70V/100V8Ω

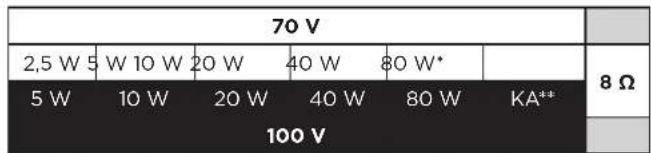

Lautsprechereinstellungen

* KA: Kein Anschluss (nicht verwenden) Werkseir

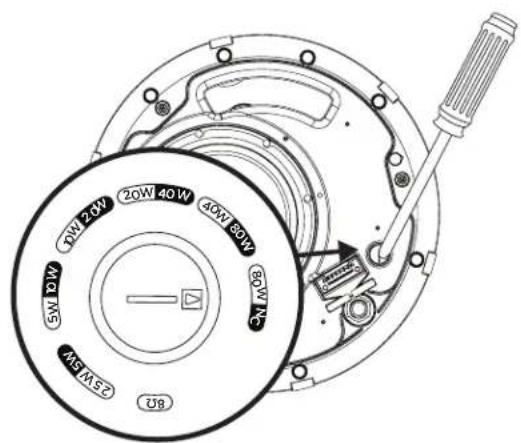

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwendten Sie dazu einen Schlitzschraubendreher.

Vorbereitung der Montage

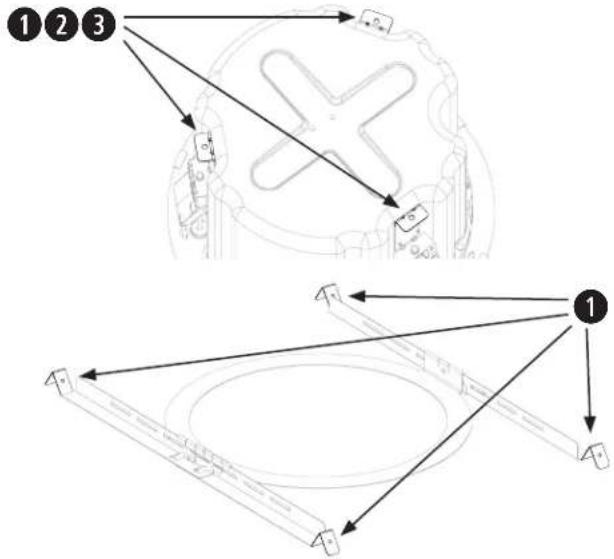

Verwendung eines Sicherungssells

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Laatsprecher an einer tragenden Konstruktion zusätzlich abzuschern. Wahlen Sie eine Montageposition und -methode sowie Werkzeuge, die den ortlichen Bauvorschriften entsprechen. Bose empfehlte die Verwendung (1) eines Sicherungsdrahtes, (2) eines Sicherungsseils oder (3) einer Gewindestange zur zusätzlichen Absicherung der Konstruktion. Befestigungspunkte für Sicherheitsaufhängungen konnen Sie den unterstehenden Diagrammen entnahmen.

Befolgen Sie bei der Montage zusätzlicher Sicherheitsaufhängungen die Anweisungen des Herstellers.

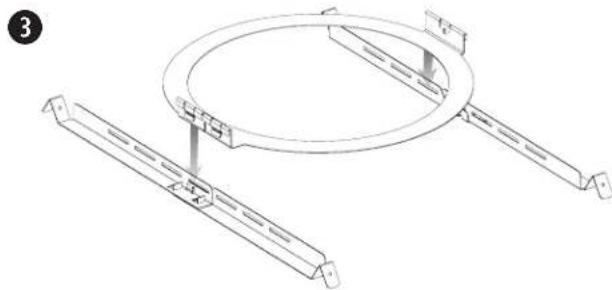

Montage der Tile Bridge

Hinweis: Beim Einbau in eine durchgängig feste Decke erfolgt die Montage der Tile Bridge nach dem Einführren der Schienen und des Rings durch die Aussparung für den Lautsprecher (siehe Seite 24).

1. Richten Sie die Schieren aus und passen Sie die Laschen in die Aussparungen ein.
2. Ziehen Sie die Schienen nach außen, um sie zu befestigen.
3. Richten Sie die Schieren parallel zueinander aus und drücken Sie den Ring der Tile Bridge abwarts, um den Ring an den Schieren zu befestigen.

Hinweis: Eine Installation in unmittelbarer Höhe einer Kochstelle, wo der Lautspecher Speisel ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautspechers beeinträchtigen.

Vorbereitung einer akustischen Deckenplatte

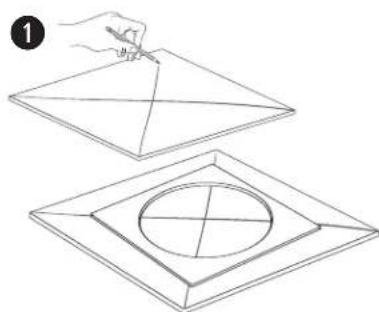

Zuschneiden der Deckenplatte

1. Entfernen Sie die Deckenplatte und zeichnen Sie unter Verwendung der Schablone den Ausschnitt für den Lautsprecher auf die Platte. Um die Schablone mittig aufzulegen, verbinden Sie zunachst die Eckpunkte der Platte zu einem „X" und richten Sie anschließend die Schablone anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.

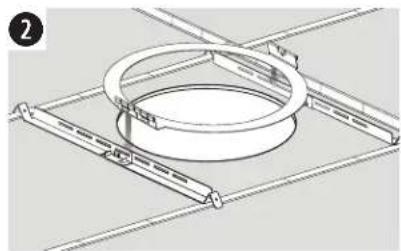

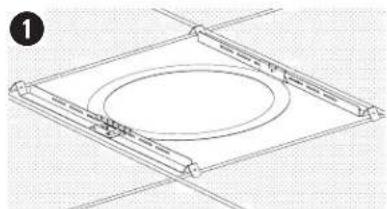

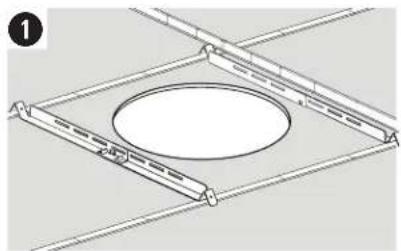

Installieren der Tile Bridge

1. Setzen Sie die Tile Bridge in die Unterdeckenkonstruktion ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Ausleger an, um ein Aufliegen zu gewährleisten.

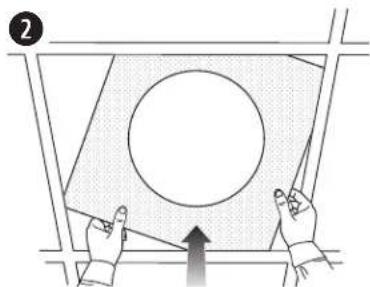

2. Setzen Sie die Deckenplatte wieder ein.

Vorbereitung von durchgangig festen Decken (bestehende Konstruktion)

Zuschneiden der Deckenplatte

1. Verwenden Sie die Schablone, um den Ausschnitt auf der Platte aufzuzeichnen.
2. Schneiden Sie die Öffnung in die Platte.

Installieren der Tile Bridge

1. Führn Sie die Tile Bridge-Schienen und den Ring durch die Aussparung und positionieren Sie die Schieren parallel zueinander im Deckenraster oder in der Lattung.
2. Montage der Tile Bridge

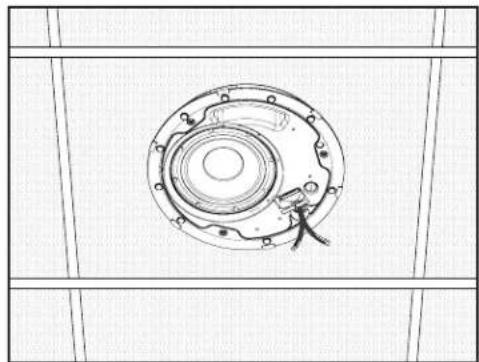

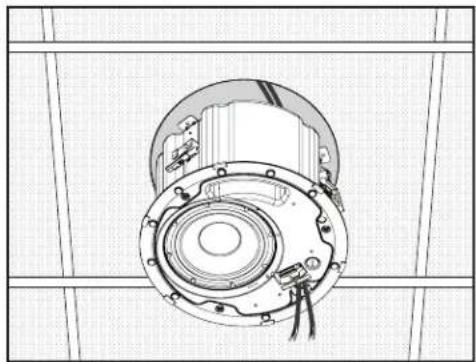

Befestigung des Laufsprechers

1. Führn Sie das Audiokabel durch die Kabelaussparung.
2. Fuhren Sie den Laatsprecher in die Tile Bridge ein. Stellen Sie safer, dass die Verankerungen an der Tile Bridge einrasten, bevor Sie den Laatsprecher loslassen.

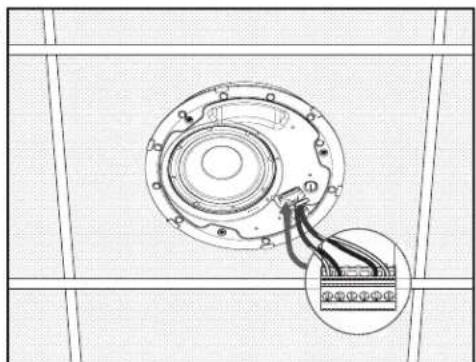

3. Entfernen Sie den Anschlussstecker, verkabeln Sieihn und setzen Sieihn wieder in den Lautsprecher ein. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 22.

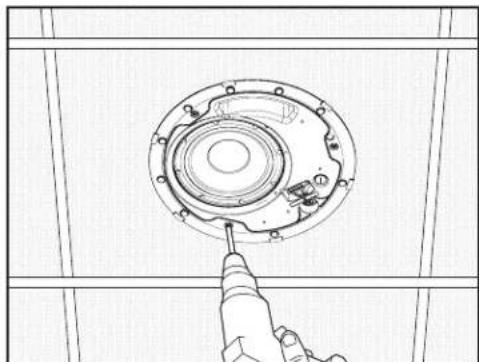

4. Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren. Wenn Sie einen Akkuschrauber verwenden, stellen Sie eine niedrige Drehmomentstufe ein.

WICHTIGER HINWEIS: Ein Überdrehen der Schrauben kann die Stabilität des Verankerungspunkts oder der Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.

0

2

3

4

Installation in durchgangig festen Decken mithilfe einer Rough-in-Pan-Montageplatte (Neubauten)

Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax Anleitung unter PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in-Pan-Montageplatte die Anleitung unter Befestigung des Laufsprechers auf Seite 24.

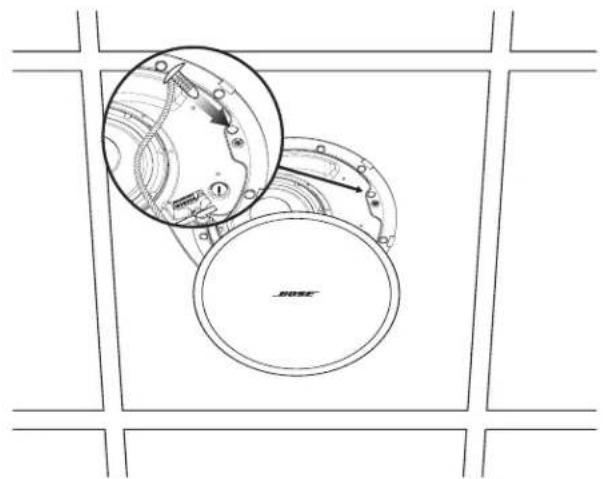

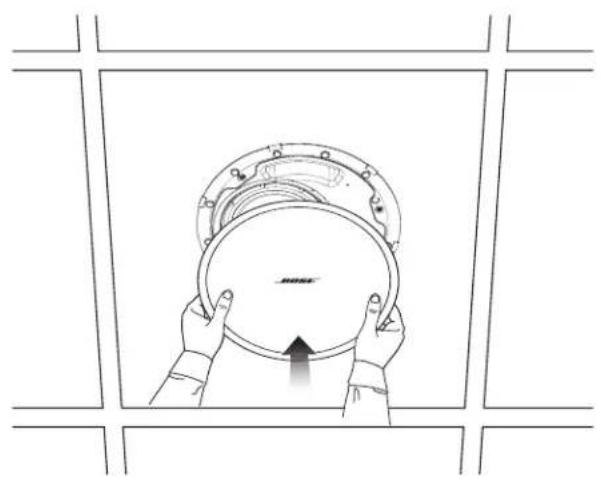

Anbringen der Frontabdeckung

Fuhren Sie den Sicherheitssperrbolzen in das davon vorgesehene Loch des Laufsprechers. Platzieren Sie das Abdeckgitter mit beiden Handen auf dem Laufsprecher. Das Abdeckgitter haftet magnetisch am Laufsprecher.

Sicherheitshinweise und gesetzliche Bestimmungen

Der Bose DesignMax DM8C Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzforderungen: Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use

Allgemeine Gebrauchsfähigkeit - UL-Kategorie UEAY, Aktenzeichen S 5591 Kontrollnummer 3N89

UL-2043, 2013, Brandprüfung für die Abgabe von Wärme und sightbarem Rauch durch Einzelprodukte und ihre Zubehörteile in Klimaräumen. Geeignet für den sicheren Gebrauch in abgehängte Decken.

Geeignet fur die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640

Der DesignMax DM8C Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt: Getestet gemäß IEC60268-5, 2007

Produktklassifizierung:

Inngangsspenning:70/100V

Impedans: 8Ω, 125 W
