MANUALE UTENTE DesignMax DM8C BOSE

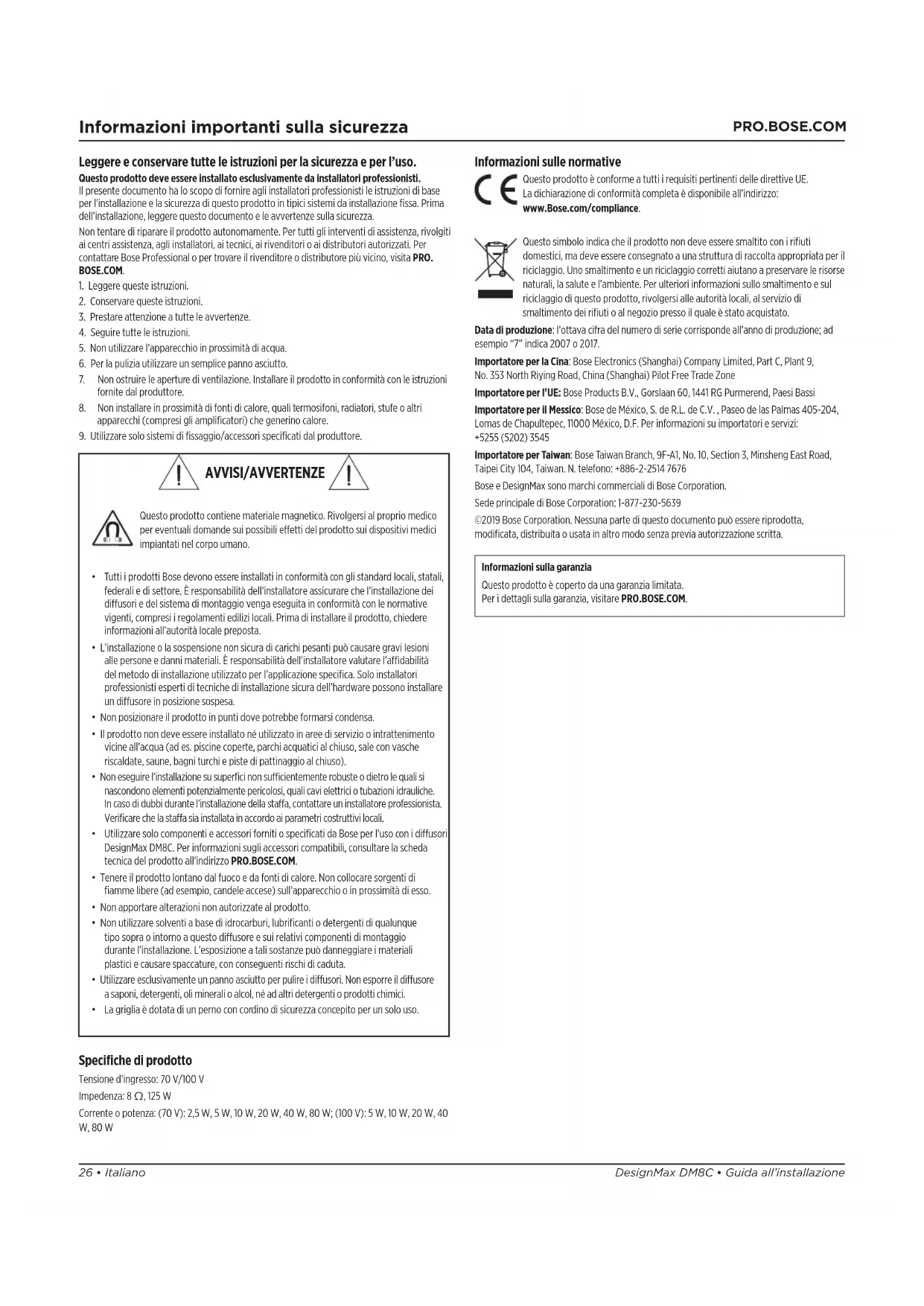

26 • Italiano Informazioni importanti sulla sicurezza Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso. Questo prodotto deve essere installato esclusivamente da installatori professionisti. Ilpresente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l’installazione e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell’installazione, leggere questo documento e le avvertenze sulla sicurezza. Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore piùvicino, visita PRO. BOSE.COM.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare l’apparecchio in prossimità di acqua.

6. Per la pulizia utilizzare un semplice panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni

fornite dal produttore.

8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri

apparecchi (compresi gli amplificatori) che generino calore.

9. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

Specifiche di prodotto Tensione d’ingresso: 70 V/100 V Impedenza: 8 Ω, 125 W Corrente o potenza: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W Informazioni sulle normative Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. Ladichiarazione di conformità completa è disponibile all’indirizzo: www.Bose.com/compliance. Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato. Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione; ad esempio “7” indica 2007 o 2017. Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: +5255 (5202) 3545 Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676 Bose e DesignMax sono marchi commerciali di Bose Corporation. Sede principale di Bose Corporation: 1-877-230-5639 ©2019 Bose Corporation. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta. Informazioni sulla garanzia Questo prodotto è coperto da una garanzia limitata. Per i dettagli sulla garanzia, visitare PRO.BOSE.COM. AVVISI/AVVERTENZE Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili eetti del prodotto sui dispositivi medici impiantati nel corpo umano.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali, federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei diusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all’autorità locale preposta.

• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità del metodo di installazione utilizzato per l’applicazione specifica. Solo installatori professionisti esperti di tecniche di installazione sicura dell’hardware possono installare un diusore in posizione sospesa.

• Non posizionare il prodotto in punti dove potrebbe formarsi condensa.

• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all’acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

• Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l’installazione della staa, contattare un installatore professionista. Verificare che la staa sia installata in accordo ai parametri costruttivi locali.

• Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con idiusori DesignMax DM8C. Per informazioni sugli accessori compatibili, consultarelascheda tecnica del prodotto all’indirizzo PRO.BOSE.COM.

• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.

• Non apportare alterazioni non autorizzate al prodotto.

• Non utilizzare solventi a base di idrocarburi, lubrificanti o detergenti di qualunque tipo sopra o intorno a questo diusore e sui relativi componenti di montaggio durantel’installazione. L’esposizione a tali sostanze può danneggiare i materiali plasticiecausare spaccature, con conseguenti rischi di caduta.

• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre il diusore asaponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.

• La griglia è dotata di un perno con cordino di sicurezza concepito per un solo uso.Italiano • 27Guida all’installazione • DesignMax DM8C

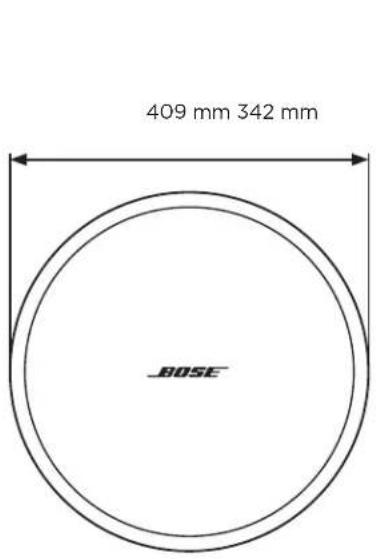

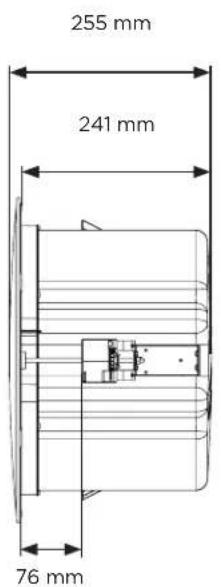

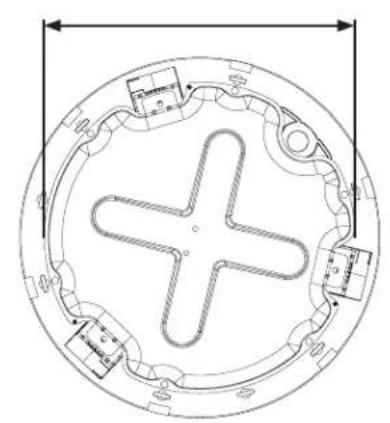

Panoramica Contenuto della confezione Dimensioni del prodotto 1 pz. 1 pz. 2 pz.1 pz. 1 pz. 409 mm 342 mm 241 mm 76 mm 255 mm Specifiche tecniche Per ulteriori specifiche, consultare la scheda tecnica del diusore DesignMax DM8C all’indirizzo PRO.BOSE.COM. Caratteristiche fisiche Dimensioni del prodotto Diametro griglia: 409 mm Diametro cabinet: 342 mm Profondità backcan: 241 mm Dimensione del foro 349 mm Spessore massimo del controsotto 76 mm Peso netto del diusore con griglia 9,57 kg Peso netto tile bridge 1,0 kg Peso di spedizione 12,70 kg Informazioni importanti sull’installazione È responsabilità dell’installatore assicurare che l’installazione dei diusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all’autorità locale preposta. È responsabilità dell’installatore garantire un’installazione sicura del diusore. Un’installazione non corretta del diusore può causare danni materiali e gravi lesioni alle persone. Non posizionare il prodotto in punti dove potrebbe formarsi condensa. Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all’acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso). Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l’installazione della staa, contattare un installatore professionista. Verificare che la staa sia installata in accordo ai parametri costruttivi locali. Non utilizzare solventi a base di idrocarburi, lubrificanti odetergenti di qualunque tipo sopra o intorno a questo diusore e sui relativi componenti di montaggio durante l’installazione. L’esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.28 • Italiano DesignMax DM8C • Guida all’installazione

Configurazione Opzioni di installazione Opzioni ed accessori di installazione q Tile bridge regolabile (incluso) w Rough-in pan (opzionale) Raccordo del tubo protettivo Se si utilizza un tubo protettivo metallico flessibile, usarlo con un raccordo da , mm o un connettore doppio (duplex) da , mm. Nota: raccordi del tubo protettivo non in dotazione.

Ingresso singolo da 9,5 mmIngresso duplex/ad anello da , mm Cablaggio del diusore Diametro dei cablaggi Il diusore DesignMax DM8C è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm ) e 14AWG (2,1 mm

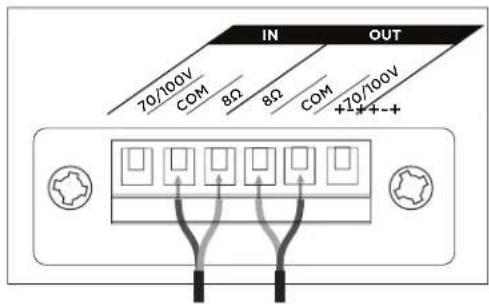

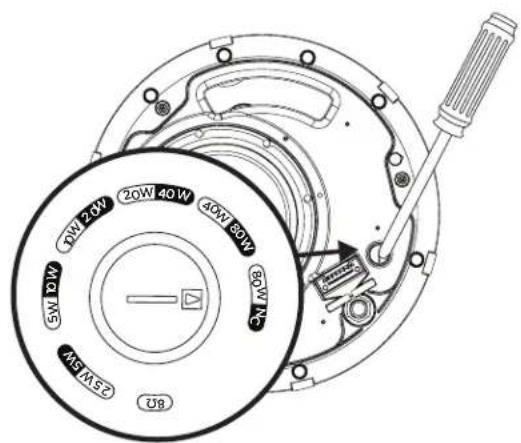

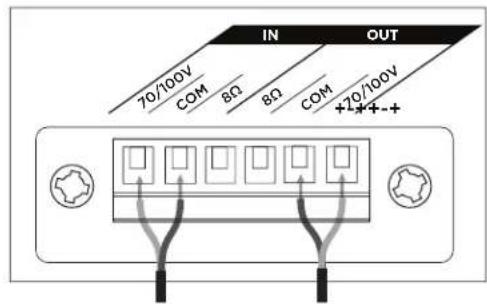

Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.70 V/100 V 8 Ω Impostazioni del diusore ** NC: nessuna connessione (nonutilizzare)*Impostazioni di fabbrica Impostazione potenza del trasformatore Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

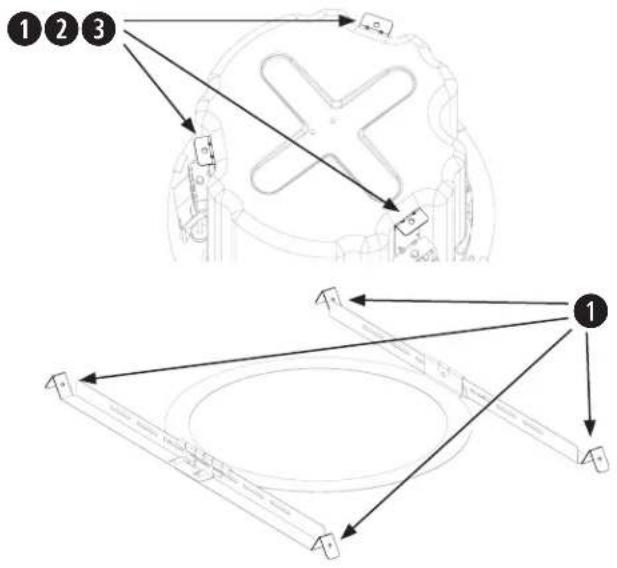

Configurazione Uso di un cavo di sicurezza Alcune normative edilizie regionali richiedono l’impiego di un secondo metodo di fissaggio dei diusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali. Bose raccomanda l’utilizzo di (1) un cavo di frenatura, (2) un cavo di sicurezza o (3) un tirante filettato come meccanismo di fissaggio secondario. Vedere gli schemi riportati di seguito per i punti di fissaggio di sicurezza. Attenersi alle istruzioni del produttore per qualsiasi meccanismo di fissaggio secondario utilizzato. qwe

Preparazione dell’installazione

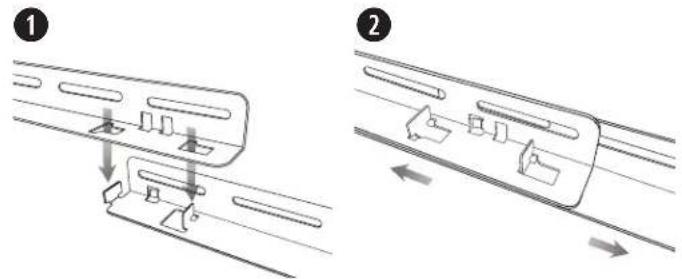

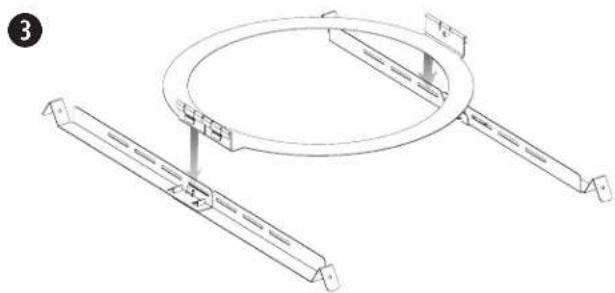

Assemblaggio del tile bridge Nota: in caso di installazione su controsotto fisso, assemblare il tile bridge dopo aver inserito le barre e l’anello nell’apertura del foro (vedere a pag. 30).

1. Allineare le barre ed inserire le linguette nelle scanalature.

quindi premere l’anello del tile bridge per fissarlo alle barre. Taglio del pannello a sotto

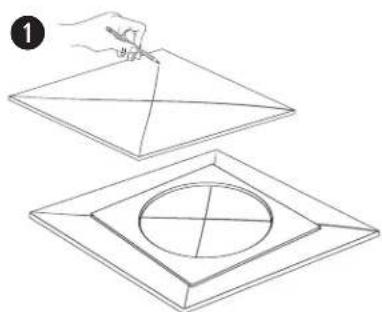

1. Rimuovere il pannello ed utilizzare la dima per

tracciare il foro per il diusore sul pannello stesso. Per centrare la dima rispetto al pannello, tracciare una X collegando gli angoli in diagonale e centrare ilmodello sul punto di intersezione.

2. Eettuare un foro nel pannello.

q w Preparazione del pannello a sotto Installazione del tile bridge

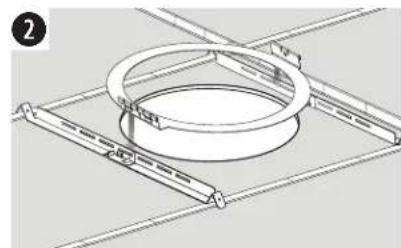

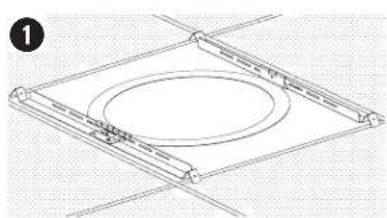

1. Posizionare il tile bridge assemblato lungo la griglia

del sotto. Se necessario, regolare le barre del tile bridge in modo che poggino sui montanti della griglia delsotto.

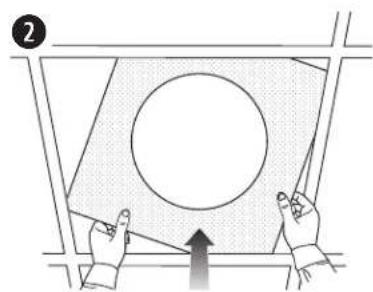

2. Rimontare il pannello sul sotto.

q w Nota: l’installazione in prossimità di piani di cottura dove il diusore possa essere direttamente esposto a oli alimentari, come ad esempio in cucine commerciali, può ridurre le prestazioni o la funzionalità del diusore.30 • Italiano DesignMax DM8C • Guida all’installazione

Installazione Preparazione in caso di controsotto fisso (struttura esistente) Taglio del sotto

1. Utilizzare la dima per tracciare la forma del

2. Eettuare un foro nel sotto.

q w Installazione del tile bridge

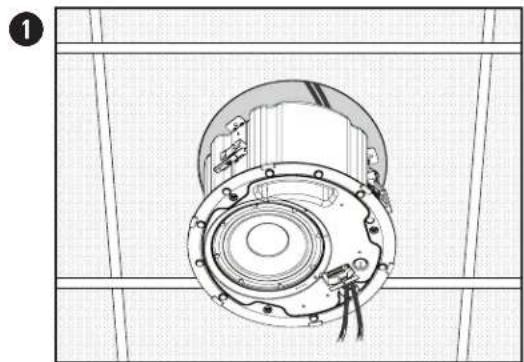

q w Installazione del diusore

1. Far passare il cavo audio attraverso l’apposita apertura.

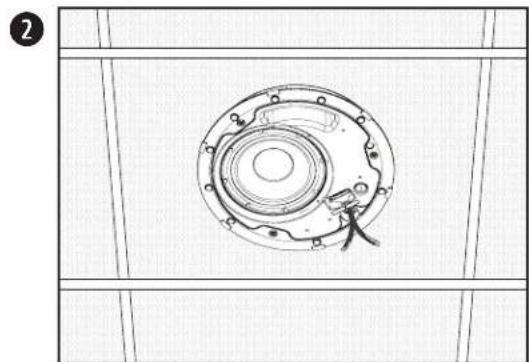

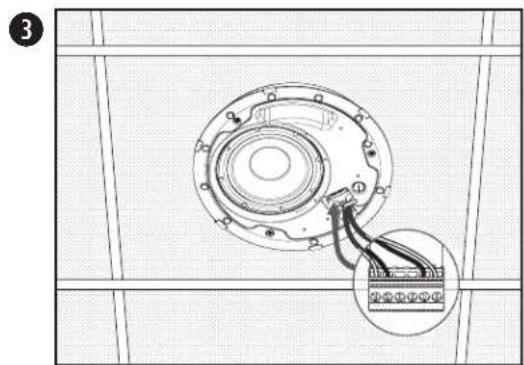

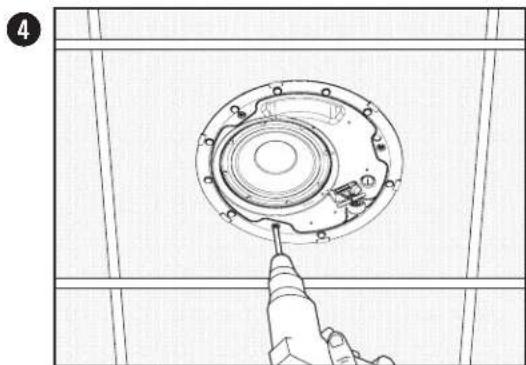

2. Far passare il diusore attraverso il foro ed inserirlo nel tile bridge. Verificare che gli ancoraggi siano innestati sul tile bridge prima di allentare la presa sul diusore. 3. Rimuovere il connettore, cablarlo e reinserirlo nel diusore. Per informazioni sul cablaggio, vedere Cablaggio del diusore a pag.28. 4. Serrare le viti della staa di ancoraggio per fissare il diusore. Se si utilizza un avvitatore elettrico, impostare un basso valore di coppia. AVVERTENZA: un serraggio eccessivo delle viti può danneggiare il punto di aggancio dell’elemento di ancoraggio o il sotto, con conseguenti rischi di caduta.

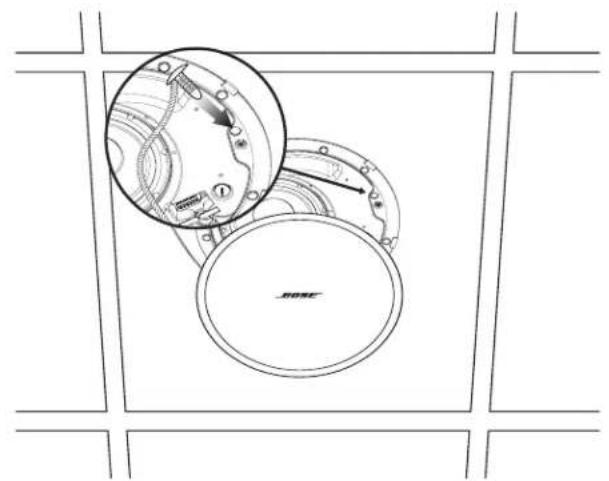

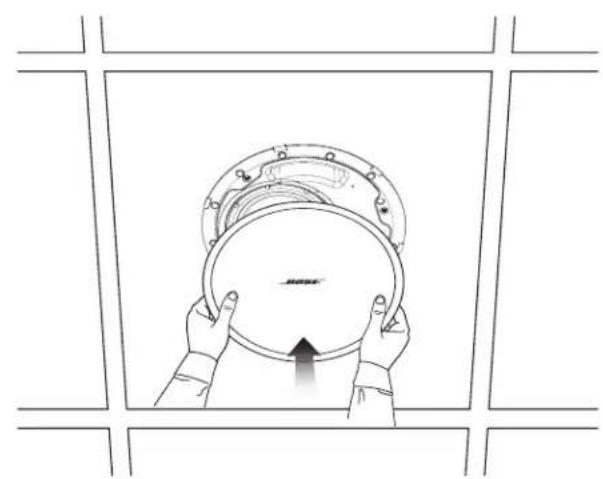

Installazione Installazione a controsotto fisso con rough-in pan (nuova costruzione) Per informazioni sull’installazione del rough-in pan, vedere la guida all’installazione del rough-in pan DesignMax sul sito PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diusore a pag. 30. Fissaggio della griglia Inserire il perno per cordino di sicurezza nel foro del diusore. Con entrambe le mani, posizionare la griglia contro il diusore. La griglia si aggancia magneticamente al diusore. Conformità alle norme di sicurezza Il diusore Bose DesignMax DM8C ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Conformi alle specifiche ANSI/UL 1480A-2016, Diusori per uso professionale e commerciale e di sicurezza Utilizzo generico - UL Categoria UEAY, Numero file S 5591 Numero controllo 3N89 UL-2043, 2013, Test antincendio e rilascio di fumo visibile per prodotti discreti e relativi accessori installati in controsotti sigillati. Adatti per l’uso in controsotti sigillati. Adatti per l’installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640 NFPA 70, National Electrical Code, 2017, Articolo 300-22(c) NFPA 90-A, 2015, Installazione di sistemi di condizionamento dell’aria e ventilazione, Paragrafo 4.3.11.2.6.5 Il diusore DesignMax DM8C è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemicombinati: Collaudato in conformità a IEC60268-5, 2007DesignMax DM8C • Installatiehandleiding
