Produkttype	Innebygget takhøyttaler
Merke	Bose
Modell	DesignMax DM8C
Gitterdiameter	409 mm (16,1 tommer)
Kapslingsdiameter	342 mm (13,5 tommer)
Kapslingsdybde	241 mm (9,5 tommer)
Åpning i tak	349 mm (13,75 tommer)
Maksimal taktykkelse	76 mm (3,0 tommer)
Nettovekt (høyttaler med gitter)	9,57 kg (21,1 lb)
Bruttovekt	12,70 kg (28,0 lb)
Inngangsspenning	70V / 100V
Impedans	8 Ω
Maksimal effekt	125 W
Transformatorinnstillinger	Roterende kontakt (70V/100V, 8Ω)
Anbefalt kabeltype	18 AWG (0,8 mm²) til 14 AWG (2,1 mm²)
Montering	Forsterkningsplate for himling med plater (inkludert), monteringsplate for nedhengt himling (valgfritt)
Gitter	Magnetisk feste med sikkerhetsline
Rengjøring	Bare tørr klut, uten løsemidler eller kjemikalier
Sikkerhet	Installasjon av fagperson, ikke reparer selv, overhold lokale forskrifter
Bruk	Tørt innendørs (ingen kondens, basseng, badstue osv.)
Samsvar	ANSI/UL 1480A, UL 2043, NFPA 70, NFPA 90-A, IEC 60268-5
Garanti	Begrenset garanti, detaljer på PRO.BOSE.COM
Inkluderte tilbehør	Justerbar forsterkningsplate, skjæremal, kobling

Ofte stilte spørsmål - DesignMax DM8C BOSE

Hvilken type kabel bør brukes til DesignMax DM8C høyttaleren?

Bruk en kabel med tverrsnitt 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Stripp 6 mm (1/4 tomme) av ledningen for tilkobling.

Hvordan stiller jeg inn effekten på høyttaleren (70V/100V)?

Drei transformatorkontakten med en flat skrutrekker for å velge ønsket innstilling (70V eller 100V) og impedans 8Ω.

Kan jeg installere høyttaleren på bad eller i badstue?

Nei, dette produktet er ikke beregnet for fuktige innendørsmiljøer som basseng, badstuer, dampbad. Installer det kun på tørre steder.

Hvordan rengjør jeg gitteret på høyttaleren?

Rengjør kun med en tørr klut. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre kjemikalier.

Hva er dimensjonene på åpningen som skal kuttes i taket?

Åpningen må ha en diameter på 349 mm (13,75 tommer). Bruk den medfølgende malen for å merke omrisset.

Hvordan fester jeg høyttaleren på en sikker måte?

Bruk en sekundær sikkerhetskabel (tråd, kabel eller gjengestang) som anbefalt av Bose, og følg lokale byggeforskrifter. Stram skruene på festearmene med lavt moment.

Hvilken type tak er kompatibelt?

Høyttaleren monteres i himlinger med akustikkplater (medfølgende forsterkningsplate) og harde tak (krever valgfri monteringsplate).

Er gitteret sikkert mot fall?

Ja, gitteret er utstyrt med en engangssikkerhetsline som festes til høyttaleren, og forhindrer utilsiktet fall.

Kan jeg reparere høyttaleren selv hvis det oppstår problemer?

Nei, ikke forsøk reparasjoner. Overlat alt vedlikehold til en autorisert tekniker. Kontakt Bose Professional eller en autorisert forhandler.

Hva er garantien for DesignMax DM8C høyttaleren?

Den er dekket av en begrenset garanti. For mer informasjon, se PRO.BOSE.COM.

BRUKSANVISNING DesignMax DM8C BOSE

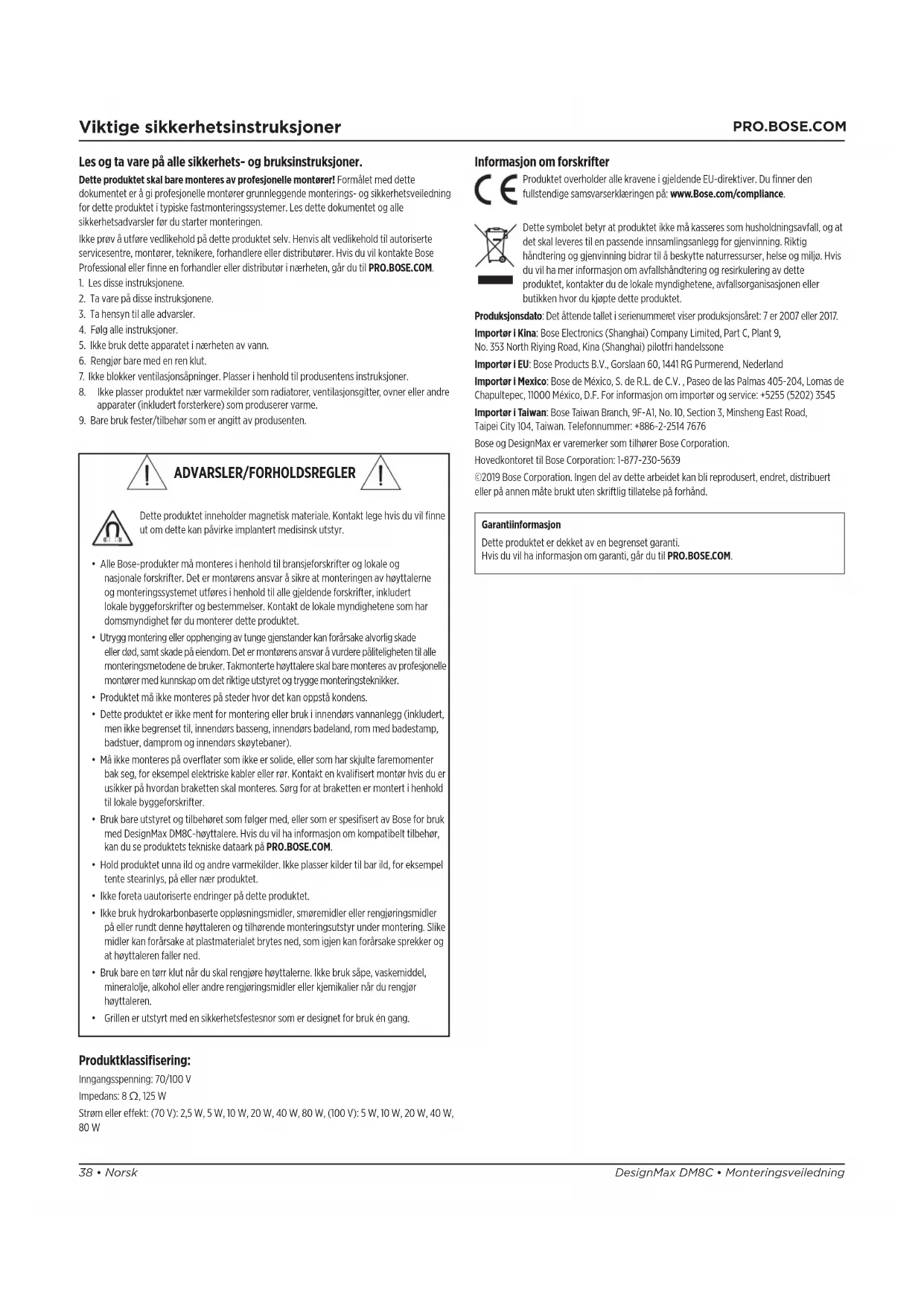

Les og ta vare på alle sikkerhets- og bruksiinstruktjoner.

Dette produitkal bare monteres av profesjonelle montor! Formalet med dette dokumentet er a gi profesjonelle monter grunnleggende monterings- og sikkerhetsveiledning for dette produits i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvisler fdru starter monteringen.

Ikke prov à utfare vedlikehold på dette Produktet selv. Henis alt vedlikehold til autoriserte servicesentre, montorer, teknikere, forhandiere aller distributør. Hvis du vil kontakte Bose Professional erer finne en forhandier aller distributer i nærhen, gär du til PRO.BOSE.COM.

1. Les disse instruksjonene.

2. Ta vare pa disse instruksjonene.

3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke bruk dette apparatet i naerheten av vann.
6. Rengjor bare med en ren klut.
7. Ikke blokker ventilasjonsapninger. Plasser i henhold til produsentens instruksjoner.
8. Ikke plasser produiten naer varmekilder som radiaterer, ventilasjonsgitter, owner erller andre apparater (inkludert forsterkere) som produserer varme.
9. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette Produktetinneholder magnetisk materiale.Kontaktlegehvisdu vil finne ut om dette kan pavarke implantert medisinsk utstyr.

• Alle Bose-producter mä monteres i henhold til bransjeforskrifter og lokale og nasionale forskrifter. Det er montarens ansvar Å sikre at monteringen av høytalerne og monteringssystemet utfres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelse. Kontakt de lokale myndighetene som har domsmyndighet ffor du monterer dette produktet.
• Utrygg montinger erler opphenging av tunge gjenstander kan forarssake alvorlig skade ell dcd, samt skade paiendom. Det er montaens ansvar a vurdere paiteligheten til alle monteringsmetodene de bruker. Takmontere hoyttalere skal bare monteres av profesjonelle montarer med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Produktet mäkke monteres pa steder hvor det kan oppsta kondens.
• Dette Produktet er ikke ment for montering eller bruk iinnendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Må违法犯罪
• Bruk bare utstyret og tilbehoret som følgmer, ell er som er speifiisert av Bose for bruk med DesignMax DM8C-høytalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du seproduktes tekiske dataark på PRO.BOSE.COM.
• Hold produit unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller naer produitet.
• Ikke foreta autoriserte endringer på dette produktet.
• Ikke bruk hydrocarbonbaserte opplsningsmidler, smaremidler errengjaringsmidler på eller rund denne hystaleren og tilhorende monteringsutstyr under montering. Slike midler kan forarsake at plastmaterialiet brytes ned, som igjen kan forarsake sprekker og at hystaleren faler ned.
• Bruk bare en tarr klut nár du skal rengjore hæytalerne. Ikkebruksape, vaskemiddel, mineralolje, alkohol erer andre rengjoringsmidler erer kjemikalier nár du renjor hæytaleren.
• Grillen er utstyr med en sikkerhetsfestesnor som er designet for bruk en gang.

Informasjon om forskrifter

CE Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklaringen pa: www.Bose.com/compliance.

Dette symbolet betyr at produit mikke kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig handtering og gjenvinning bidrar til ä beskytte naturressurser, helse og milja. Hvis du vil ha mer informason om avfallshandtering og resirkulering av dette produitset, kontakter du de lokale myndighetene, avfallsorganisasjonen ell butikken hvur du kjopte dette produitet.

Produksjonsdata: Det attende tallet i serienummeret viser produksjonsaret: 7 er 2007 aller 2017.

Importer i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone

Importer i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importo i Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. For informacion om importo og service: [phone]

Bose og DesignMax er varemker som tilhore Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Ingen del av dette arbeitsdet kan bli reproducert, endret, distribuert aller pa annen mäte brukt uten skriftig tillatelse pa forhand.

Garantiinformasjon

Dette Produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garantiet, garr du til PRO.BOSE.COM.

Innhold i pakken

× 1 × 1 × 2 × 1 × 1

Produktmal

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM8C pa PRO.BOSE.COM.

Fysisk

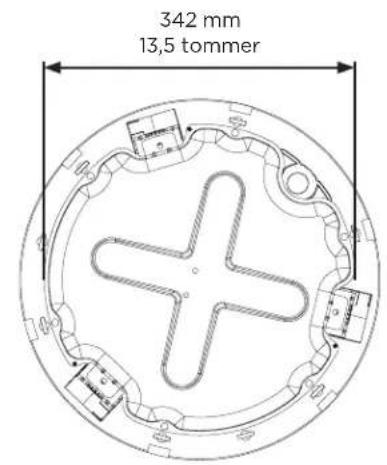

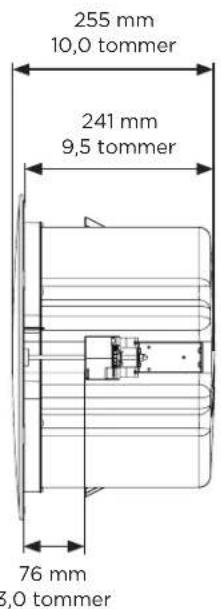

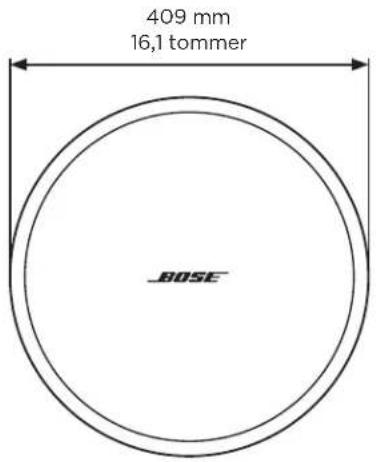

Produktmål Nettingdiameter: 409 mm(16,1 tommer)
	Diameter på høytalerhus: 342 mm(13,5 tommer)
	Dybde på høytalerbrønn: 241 mm(9,5 tommer)
Utskåret hull 349 mm (13,75 tommer)
Maksimal taktykke 76 mm (3,0 tommer)
Nettovekt, høytaler med grill	9,57 kg (21,1 lbs)
Nettovekt, monteringsbro	1,00 kg (2,2 lbs)
Forsendelsesevekt 28,0 lb (12,70 kg)

Viktig informasjon om montering

Det er montorens ansvar a sikre at monteringen av høytalerne og monteringssystemet utfores i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelse. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette Produktet.

Dette Produktet er ikke ment for montering eller bruk iinnendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom medbadestamp, badstuer, damprom og innendørs skøytebaner).

Ma'ike monteres pa overflater som ilke er solide, ell sor har skjulte foremometer bak seg, for eksempele elektriske kabler erer. Kontakt en kualisert montor hvis du er usikker pa hvordan braketen skal monteres. Sorg for at braketen er montert i henhold til lokale byggeforskrifter.

Ikke bruk hydrokarbonbaserte opplsningsmidler, smereidler erer rengjringsmidler pa erer rundt denne hoyttaleren og tilharende monteringsutstyr under montering. Slike midler kan forarsake at plastmaterialiet brytes ned, som igjen kan forarsake sprekker og at hoyttaleren faller ned.

Monteringsalternativ

Monteringsalternativer og tilbehør

1 Justerbar monteringsbro (folger med)
Rough-in Pan (tilleggsutstyr)

1

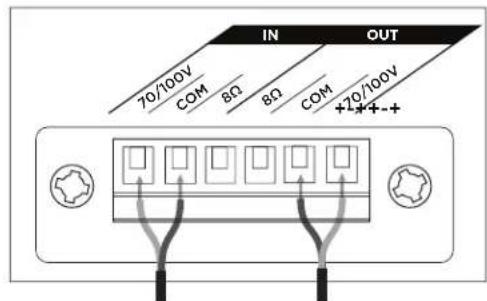

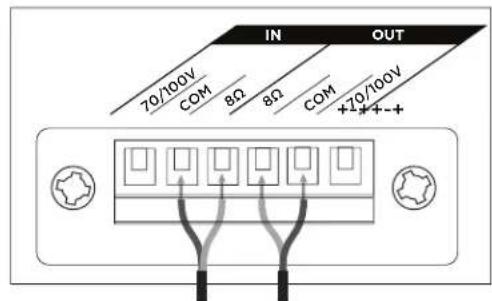

Rorforbindelse

Eksponer seks millimeter (%-tommer) av ledningen for a feste til terminalene.

70/100 V 8Ω

Høytalerinnstillinger

** NC: Ingen tilkobling (ikke bruk)* Fabrikkstan

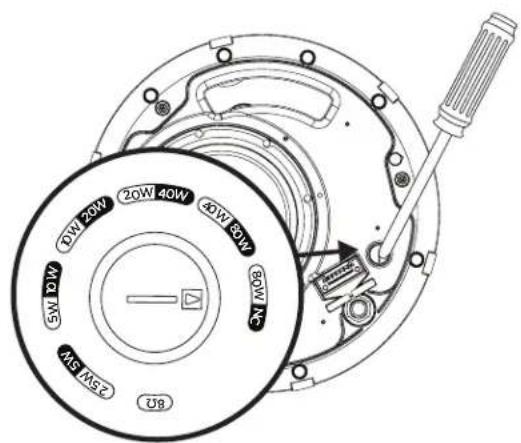

Innstilling av omformerkontakt

Vri for a stille inn kontakten. Bruk en skrutrekker med flatt hode.

Forberede monteringen

Merk: Hvis du monterer i et hardt tak, setter du sammen monteringsbroen etter 日 ha satt inn skinnene og ringen gjennom det utskarede hullet (se side 42).

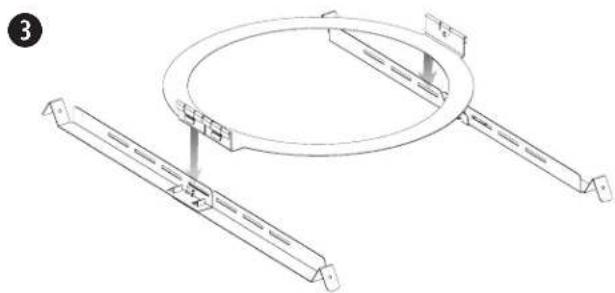

1. Sett skinnene over hverandre og sett inn tappene i sporene.
2. Dra skinnene utover for a feste demSAMmen.
3. Sett skinnene parallelt med haverandre og trykk ned monteringsbroringen for a feste ringen til skinnene.

Merk: Montering på steder hvor høytaleren kankommen i kontakt med matolje, for eksempel på storkjökken, kan redusere ytelsen eller funksjonaliteten til høytaleren.

Klargjore lyddempende takplate

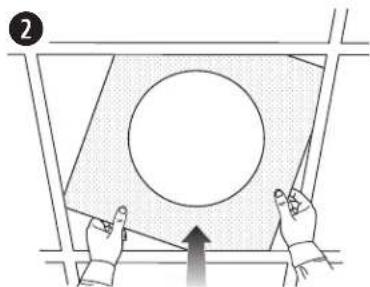

Skjare takplaten

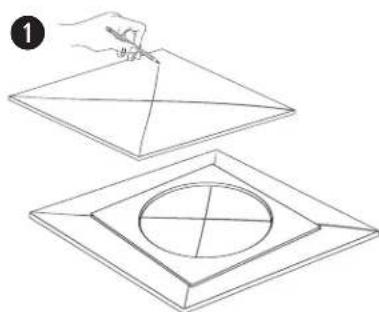

1. Fjern platen, og bruk malen til a tegne et høyttalerhull pa platen. Hvis du vil plassere malenmidt pa platen, tegner du en X ved a streke opp diagonale linjer mellom hjørnene og plassere malen pa krysningspunktet.
2. Skjaer et hulli platen.

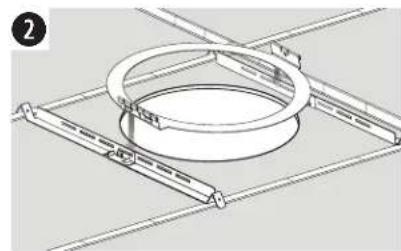

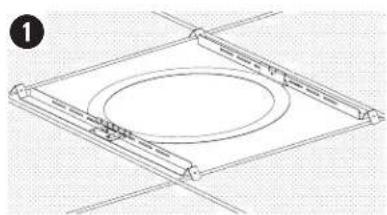

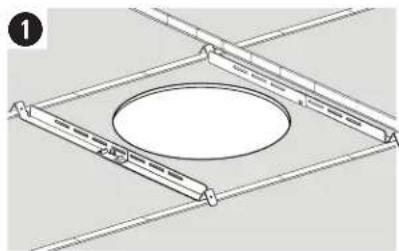

Installere monteringsbroen

1. Plasser den montere monteringsbroen over takristen.
   Juster om nadvendig monteringsbroen slick at skinnene hviler på takristen.
2. Sett takplaten tilbake p' plass.

Klargjore hardt tak (eksisterende konstruksjon)

Skjare i taket

1. Bruk malen til a tegne opp et hull i taket.
2. Skjaer et hull itaket.

Installere monteringsbroen

1. Sett inn monteringsbroskinnene og ringen giennom hullet og plasser skinnene parallelt med haverandre over takristen ell-lekten.
2. Montere monteringsbroen.

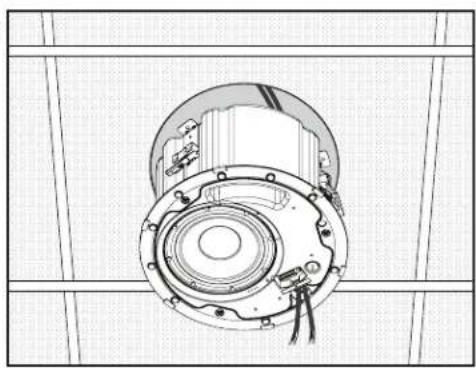

Montere høytaleren

1. Tre lydkabelen gjennom kabelapningen.

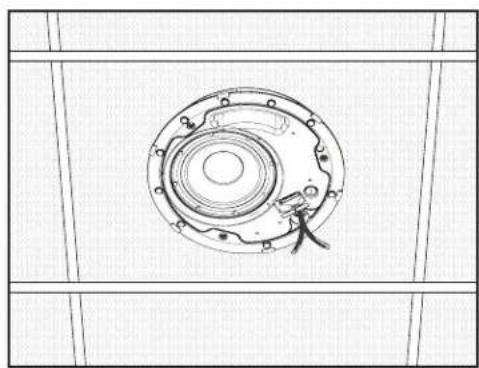

2. Før høytaleren gjennom hullet og inn i monteringsbroen. Kontroller at ankrene er i kontakt med monteringsbroen før du løsner grepet pa høytaleren.

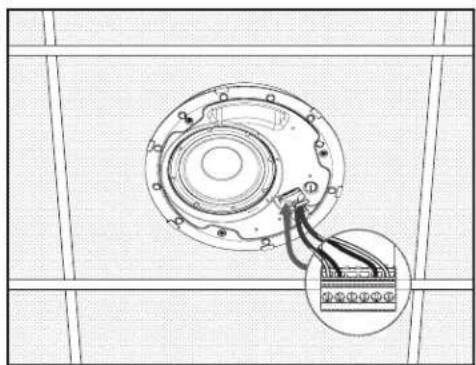

3. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du se Kable høytaleren pa side 40.

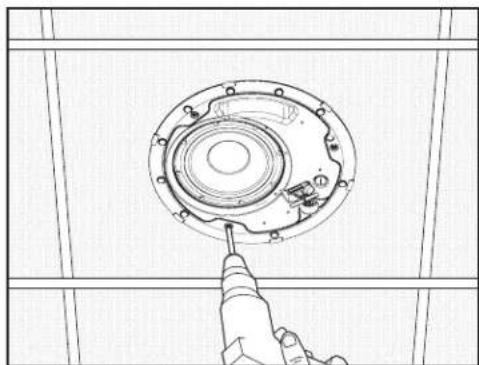

4. Stram skruene pa ankerarmen for a feste hoyttaleren. Hvis du bruker en elektrisk drill, ma du stille den inn pa lavt dreiemoment.

ADVARSEL: Hvis skruene strammes for mye, kan dette forarsake skade pa ankerfestepunktet eller taket, og at hoyttaleren faller ned.

1

2

3

4

Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)

Hvis du vil ha informasjon om hvordan du monterer rough-in pan, kan du se monteringsveiledningen for DesignMax Rough-in Pan pa PRO.BOSE.COM. När rough-in pan er montert, kan du se Montere høytaleren pa side 42.

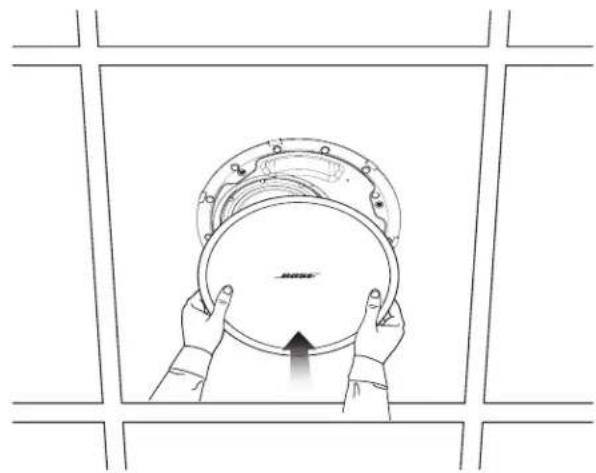

Feste grillen

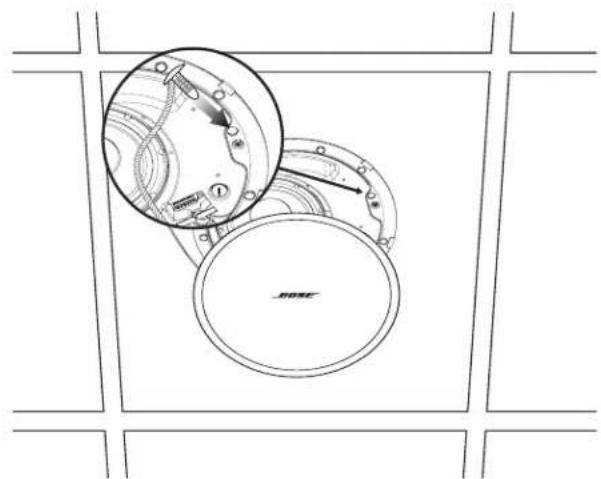

Stikk sikkerhetsfestesnoren inn i hullet i hoyttaleren. Bruk begge hendene nár du plasserer grillen mot hoyttaleren. Grillen festet til hoyttaleren ved hjelp av magneter.

Samsvar med sikkerhet og forskrifter

Bose DesignMax DM8C-hoyttaleren har bestatt tester og samsvarer med følgende spesifikasjoner og bruksomrader:

Oppfört i ANSI/UL 1480A-2016, høytalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk - UL kategori UEAY, filnummer S 5591 kontrollnummer 3N89

UL-2043, 2013, branntest og utloser for synlig rnyk for diskre producer og tilbehor som er montert i ventilasjonsomrader. Egnet for bruk i ventilasjonsomrader (under overtrykk).

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 erler klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

NFPA 70, National Electrical Code, 2017, artikkel 300-22(c)

NFPA 90-A, 2015, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.11.2.6.5

DesignMax DM8C-høytaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC60268-5, 2007
