Producttype	Inbouwplafondluidspreker
Merk	Bose
Model	DesignMax DM2CLP
Afmetingen (rooster)	Diameter 198 mm (7,79 in)
Afmetingen (behuizing)	Diameter 156 mm (6,14 in), diepte 99 mm (3,91 in)
Uitsparing	165 mm (6,5 in)
Netto gewicht (luidspreker met rooster)	1,63 kg (3,6 lb)
Brutogewicht (paar)	5,99 kg (13,2 lb)
Voeding	70 V / 100 V, 16 Ω
Vermogen (70 V)	1,2 / 2,3 / 4,5 / 9 W
Vermogen (100 V)	2,3 / 4,5 / 9 W
Belangrijkste functies	Inbouwluidspreker voor professionele installatie, transformator met meerdere instellingen, magnetisch verwijderbaar rooster, veiligheidskabel, meegeleverde versterkingsplaat
Reiniging	Alleen droge doek, geen chemicaliën gebruiken
Veiligheid	Installatie door professional verplicht, gebruik secundaire veiligheidskabel, niet installeren in vochtige omgeving
Repareerbaarheid	Neem contact op met een erkend Bose-centrum, niet zelf repareren
Garantie	Beperkte garantie, raadpleeg PRO.BOSE.COM
Normen	ANSI/UL 1480A, UL 2043, CEI 60268-5, NFPA 70/90A

Veelgestelde vragen - DesignMax DM2CLP BOSE

Hoe installeer ik de DesignMax DM2CLP luidspreker ?

De installatie moet worden uitgevoerd door een professionele technicus. Gebruik de meegeleverde sjabloon om een uitsparing van 165 mm in het plafond te snijden. Bevestig de versterkingsplaat (meegeleverd) aan het plafond, leid de audiokabel, sluit de klemmenstrook aan, plaats de luidspreker en draai de schroeven vast. Plaats tenslotte het magnetische rooster. Raadpleeg de volledige handleiding voor details.

Welke vermogensinstellingen zijn beschikbaar op de transformator ?

De transformator biedt meerdere vermogensaansluitingen: voor 70 V: 1,2 W, 2,3 W, 4,5 W, 9 W; voor 100 V: 2,3 W, 4,5 W, 9 W. De standaard fabrieksinstelling is 9 W (70 V). Gebruik een platte schroevendraaier om de transformatoraansluiting te draaien.

Kan ik deze luidspreker buitenshuis gebruiken ?

Nee, de DesignMax DM2CLP is uitsluitend ontworpen voor binnenshuis installatie. Het mag niet worden gemonteerd of gebruikt op vochtige plaatsen zoals zwembaden, sauna's of ijsbanen (mogelijke condensatie).

Hoe reinig ik het rooster en de luidspreker ?

Gebruik een droge, zachte doek. Gebruik nooit zeep, reinigingsmiddelen, minerale oliën, alcohol of andere chemische middelen, omdat deze het plastic kunnen aantasten en scheuren kunnen veroorzaken.

Welk type kabel gebruiken voor de bedrading ?

Gebruik kabels van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²). Strip 6 mm (1/4 inch) draad voor aansluiting op de klemmen.

Wat te doen als de luidspreker na installatie niet werkt ?

Controleer eerst de aansluitingen en de instelling van de transformatoraansluiting. Zorg ervoor dat de versterker is ingeschakeld en dat het audiosignaal binnenkomt. Als het probleem aanhoudt, neem dan contact op met een professionele installateur of de klantenservice van Bose.

Valt dit product onder garantie ?

Ja, het valt onder een beperkte garantie. Raadpleeg voor meer informatie de website PRO.BOSE.COM of neem contact op met uw verkoper.

Hoe stel ik de transformatoraansluiting in om het vermogen te wijzigen ?

Gebruik een platte schroevendraaier om de draaiknop op de transformator te draaien. De gewenste stand is aangegeven op de behuizing (1,2 W, 2,3 W, enz.). Let op: forceer niet en ga niet voorbij de gemarkeerde standen.

Kan ik het rooster verven om het aan te passen aan mijn plafond ?

De handleiding raadt het verven van het rooster af. Het wordt geleverd met een standaard afwerking. Raadpleeg indien nodig een professional, maar wees u ervan bewust dat wijzigingen de prestaties kunnen beïnvloeden en de garantie kunnen laten vervallen.

Waar vind ik het volledige gegevensblad van de DesignMax DM2CLP ?

Het gedetailleerde gegevensblad is beschikbaar op de website PRO.BOSE.COM. U vindt daar extra specificaties, compatibele accessoires en installatiehandleidingen.

GEBRUIKSAANWIJZING DesignMax DM2CLP BOSE

Installatiehandleiding 37

Monteringsveiledning....44

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product niet in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product niet op locaties waar condensatie kan optreden.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de DesignMax DM2C-LP loudspeakers. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Gebruik bij de installatie geen oplosmiddelen, smeermiddelen of reinigingsmiddelen op koolwaterstofbasis op of rond de luidspreker en bijbehorende montagematerialen. Bloatstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
• De grille is voorzien van een veiligheidspin voor eenmalig gebruik.

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. '7' is 2007 of 2017.

Bose en DesignMax zijn handelsmerken van Bose Corporation.

Hoofdkantoor Bose Corporation: 1877 230 5639

©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga naar PRO.BOSE.COM voor garantie-informatie.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 16 Ω, 16 W

Stroomsterkte: (70 V): 1,2 W, 2,3 W, 4,5 W, 9 W; (100 V): 2,3 W, 4,5 W, 9 W

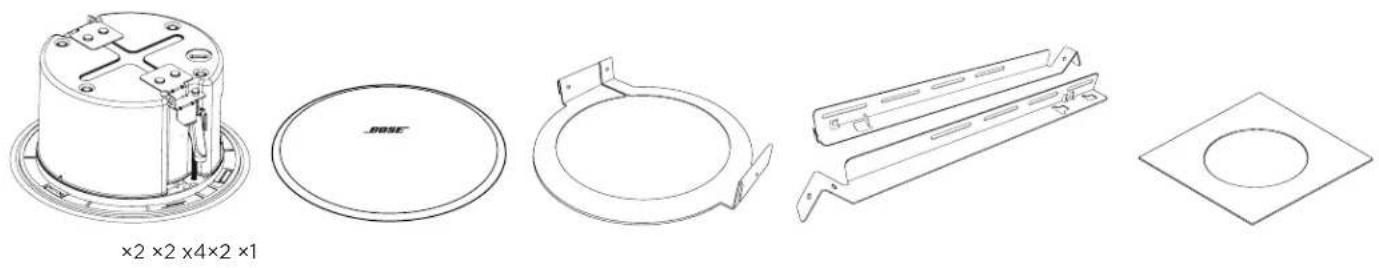

Inhoud van de doos

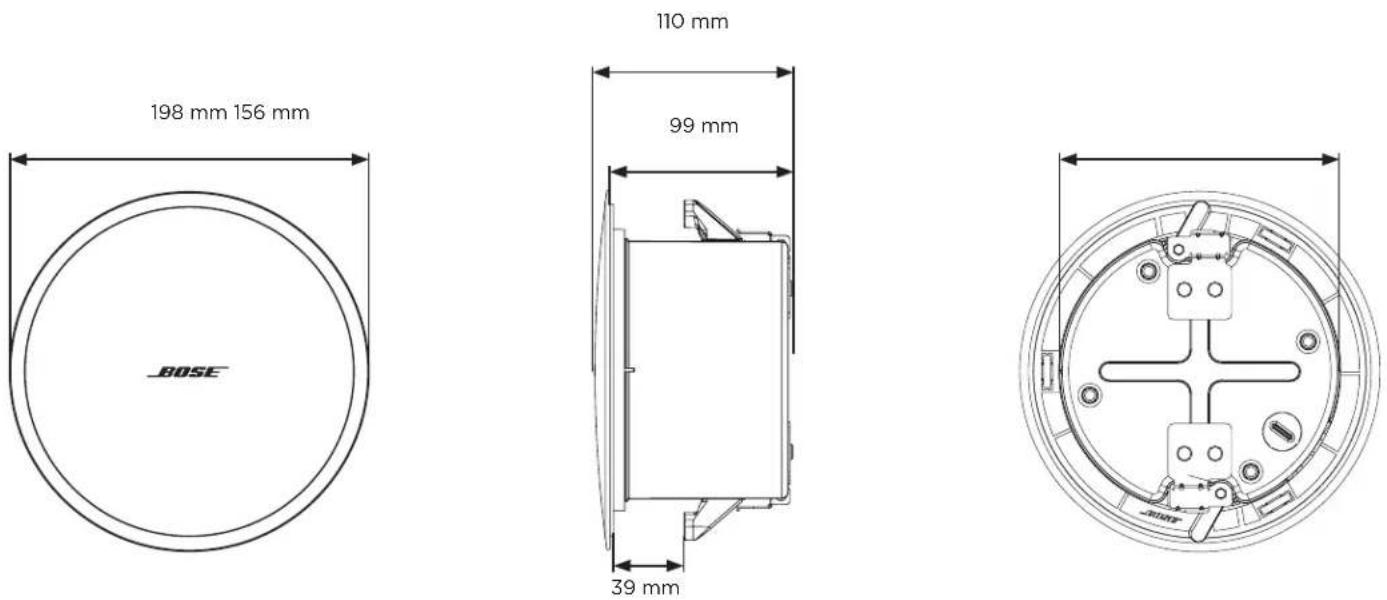

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM2C-LP op PRO.BOSE.COM.

Fysiek
Afmetingen van het product	Diameter grille: 198 mm
	Diameter behuizing: 156 mm
	Diepte achtermantel: 99 mm
Uit te snijden gat 166 mm
Maximale dikte plafond 39 mm
Nettogewicht, luidspreker met grille (enkel)	1,63 kg
Nettogewicht tegelbrug (enkel)	0,72 kg
Verzendgewicht (paar) 5,99 kg

Belangrijke installatie-informatie

Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.

Het is de verantwoordelijkheid van de installateur om de luidspreker veilig te installeren. Onjuiste installatie van de luidspreker kan leiden tot schade, letsel of een dodelijk ongeval.

Monteer het product niet op locaties waar condensatie kan optreden.

Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

Gebruik bij de installatie geen oplosmiddelen, smeermiddelen of reinigingsmiddelen op koolwaterstofbasis op of rond de luidspreker en bijbehorende

montagematerialen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

Installatieopties

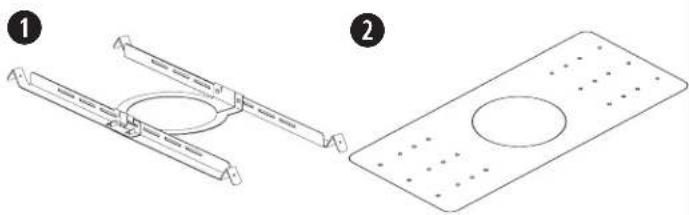

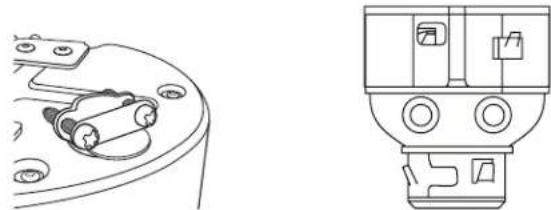

Installatieopties en -accessoires

① Verstelbare tegelbrug (meegeleverd)
② Inbouwplaat (optioneel)

Gebruik de flexibele metalen geleider in combinatie met een leidinghulpstuk van ^9,5 mm of een dubbele (duplex) connector van ^9,5 mm.

Opmerking: Leidinghulpstukken zijn niet meegeleverd.

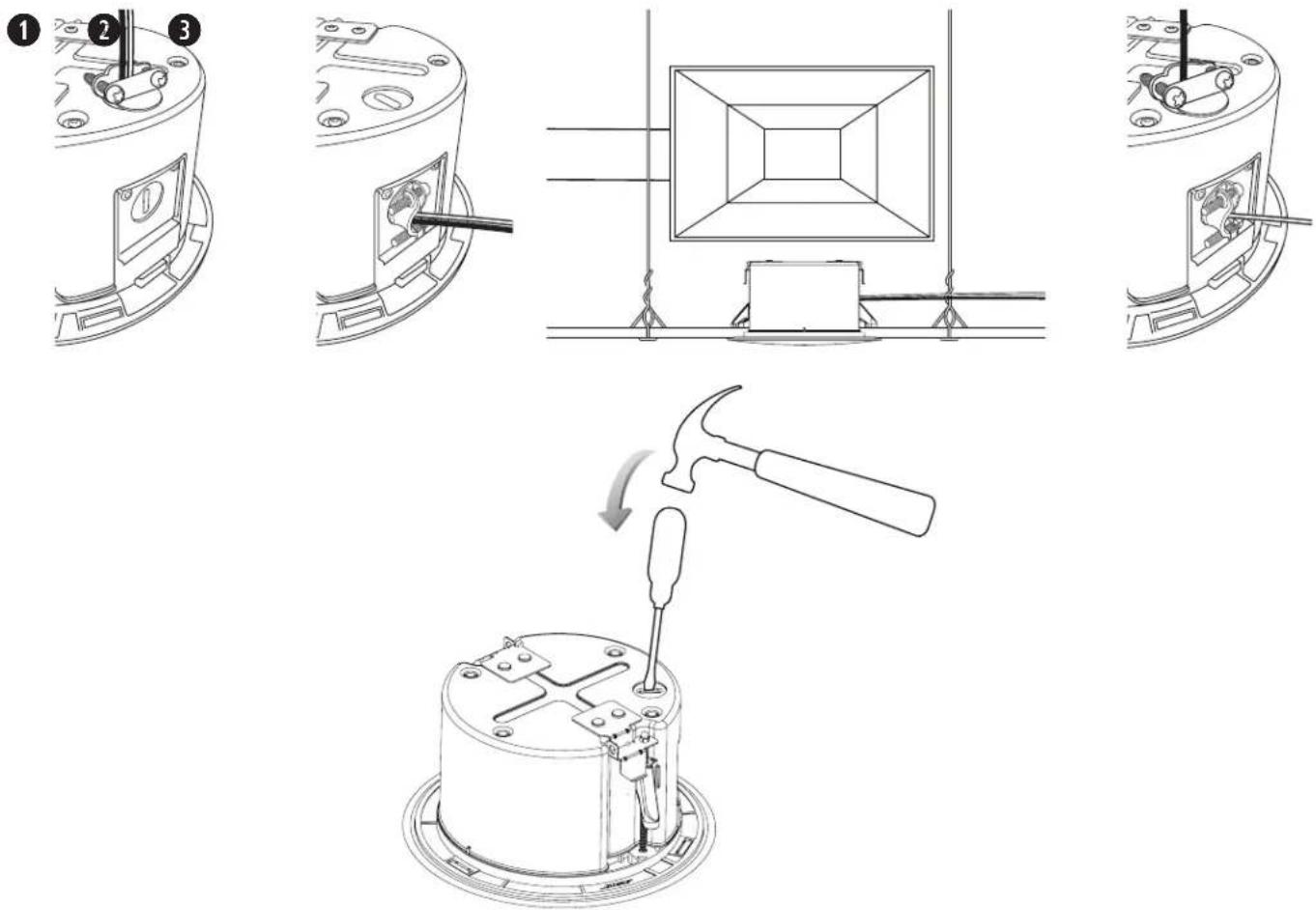

Een installatiemethode kiezen

① Uitsparing bovenkant

Gebruik de uitsparing op de bovenkant als er nog ruimte is boven het plafond.

② Uitsparing zijkant

Gebruik de uitsparing op de zijkant als er weinig ruimte is boven het plafond.

③ Beide uitsparingen

Gebruik beide uitsparingen als een bekabelingsschema is vereist voor afzonderlijke signaalingangen en -uitgangen en er voldoende ruimte is boven het plafond.

De DesignMax DM2C-LP loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²).

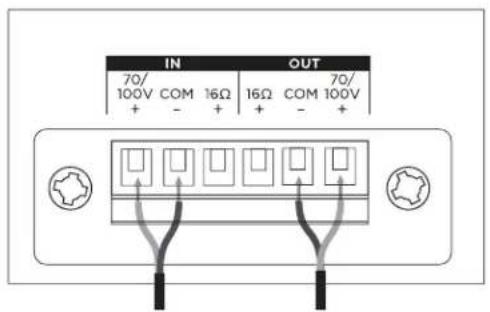

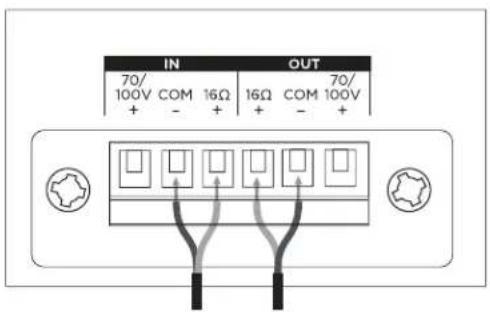

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

70 V/100 V 16 Ω

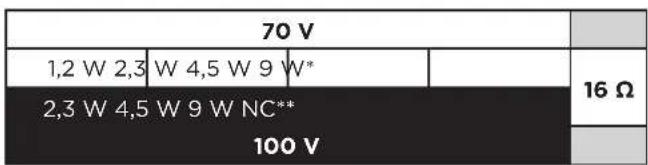

Luidsprekerinstellingen

* Fabrieksinstelling
** NC: No Connection (geen aansluiting; niet gebruiken)

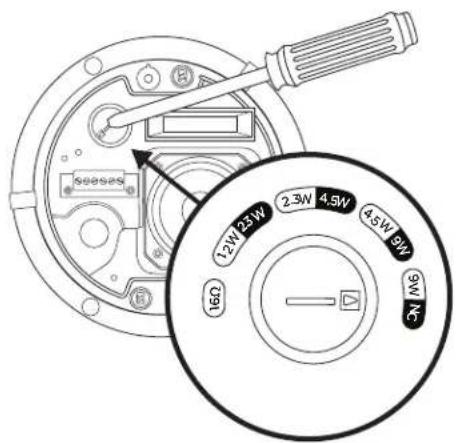

Transformerinstelling

Draai om de transformator in te stellen. Gebruik schroevendraaier met platte kop.

De installatie voorbereiden

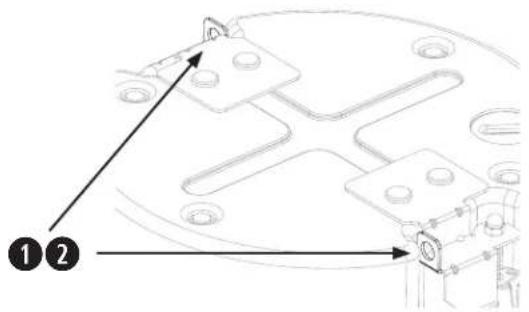

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose raadt aan (1) een veiligheidsdraad of (2) veiligheidskabel te gebruiken als secundaire bevestigingsmethode. Raadpleeg de onderstaande schema's voor bevestigingspunten.

Volg de instructies van de fabrikant voor eventueel al ingebouwde secundaire beveiligingsmechanismen.

De tegelbrug in elkaar zetten

Opmerking: Bij installatie in een hard plafond monteert u de tegelbrug nadat u de rails en ring door de opening hebt gehaald (zie pagina 42).

1. Lijn de rails uit en steek de lipjes door de openingen.
2. Trek de rails naar buiten om de onderdelen te bevestigen.
3. Zorg dat de rails evenwijdig aan elkaar liggen en druk de ring van de tegelbrug naar beneden om de ring aan de rails te bevestigen.

1

Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.

De akoestische plafondtegel voorbereiden

Een opening in de plafondtegel zagen

1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een 'X' diagonaal vanuit de hoeken van de tegel, zodat u het sjabloon kunt centreren op het snijpunt.
2. Zaag een opening in de tegel.

De tegelbrug plaatsen

1. Plaats de gemonteerde tegelbrug op het plafondraster. Verstel indien nodig de tegelbrug zo dat de rails op het plafondraster rusten.
2. Plaats de tegel terug in het plafond.

Een hard plafond voorbereiden (bestaande constructie)

Een opening in het plafond zagen

1. Teken met behulp van het sjabloon een opening af in het plafond.
2. Zaag een opening in het plafond.

De tegelbrug plaatsen

1. Haal de rails en ring van de tegelbrug door de opening en leg de rails evenwijdig aan elkaar op het plafondraster of belegstuk.
2. Zet de tegelbrug in elkaar.

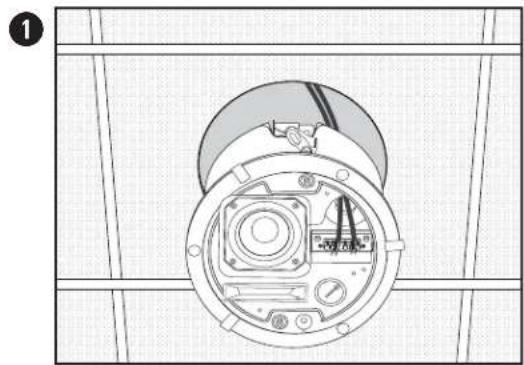

De luidspreker bevestigen

1. Haal de audiokabel door de kabelopening.
2. Steek de luidspreker door de opening en de tegelbrug. Zorg ervoor dat de ankers in de tegelbrug grijpen voordat u de luidspreker loslaat.
3. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 40.
4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische boor-/schroefmachine het apparaat in op een laag koppel.
   WAARSCHUWING: Wanneer u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.

Installatie in een hard plafond met een inbouwplaat (nieuwbouw)

Raadpleeg voor informatie over het installeren van de inbouwplaat de installatiehandleiding voor de DesignMax-inbouwplaat op PRO.BOSE.COM. Raadpleeg na installatie van de inbouwplaat De luidspreker bevestigen op pagina 42.

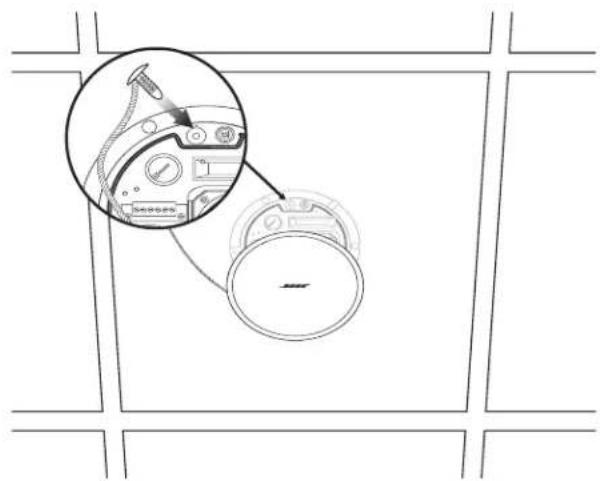

De grille plaatsen

Steek de veiligheidspin in het gat in de luidspreker. Plaats met beide handen de grille tegen de luidspreker. De grille wordt magnetisch aan de luidspreker bevestigd.

Veiligheid en naleving van regelgeving

De Bose DesignMax DM2C-LP loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640

NFPA 70, National Electrical Code, 2017, artikel 300-22(c)

De DesignMax DM2C-LP loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen:

Getest volgens IEC60268-5, 2007
