MANUAL DE USUARIO DesignMax DM2CLP BOSE

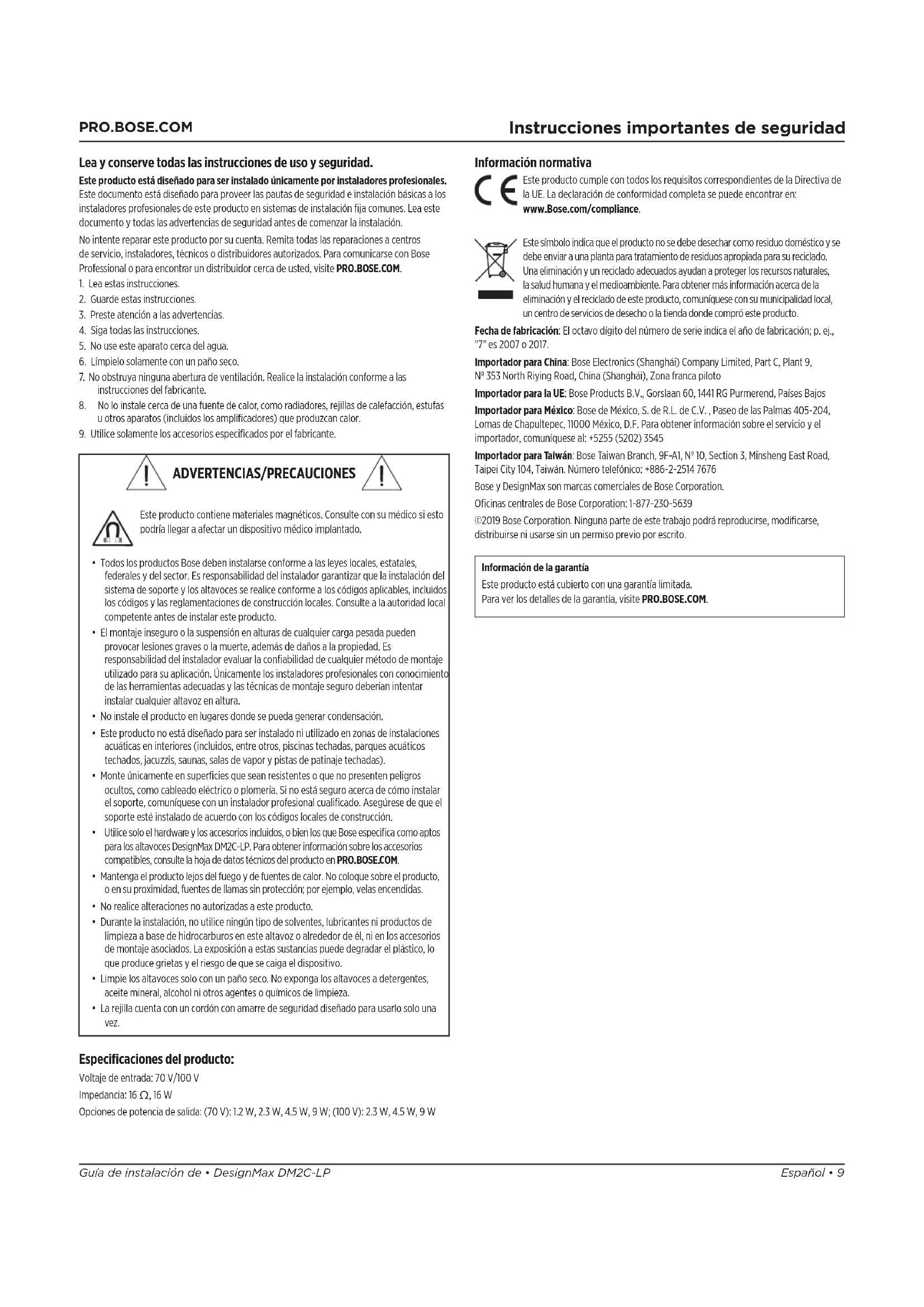

Español • 9 Instrucciones importantes de seguridad Lea y conserve todas las instrucciones de uso y seguridad. Este producto está diseñado para ser instalado únicamente por instaladores profesionales. Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de comenzar la instalación. No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.

3. Preste atención a las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Límpielo solamente con un paño seco.

7. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las

instrucciones del fabricante.

8. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas

u otros aparatos (incluidos los amplificadores) que produzcan calor.

9. Utilice solamente los accesorios especificados por el fabricante.

Información normativa Este producto cumple con todos los requisitos correspondientes de la Directivade la UE. La declaración de conformidad completa se puede encontraren: www.Bose.com/compliance. Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Unaeliminación y un reciclado adecuados ayudan a proteger los recursos naturales, lasalud humana y el medioambiente. Para obtener más información acerca de la eliminación y el reciclado de este producto, comuníquese con su municipalidad local, uncentro de servicios de desecho o la tienda donde compró este producto. Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p.ej., "7" es 2007 o 2017. Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9, Nº 353 North Riying Road, China (Shanghái), Zona franca piloto Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador, comuníquese al: +5255 (5202) 3545 Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road, Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676 Bose y DesignMax son marcas comerciales de Bose Corporation. Oficinas centrales de Bose Corporation: 1-877-230-5639 ©2019 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito. Información de la garantía Este producto está cubierto con una garantía limitada. Para ver los detalles de la garantía, visite PRO.BOSE.COM. Especificaciones del producto: Voltaje de entrada: 70 V/100 V Impedancia: 16 Ω, 16 W Opciones de potencia de salida: (70 V): 1.2 W, 2.3 W, 4.5 W, 9 W; (100 V): 2.3 W, 4.5 W, 9 W ADVERTENCIAS/PRECAUCIONES Este producto contiene materiales magnéticos. Consulte con su médico si esto podría llegar a afectar un dispositivo médico implantado.

• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.

• El montaje inseguro o la suspensión en alturas de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.

• No instale el producto en lugares donde se pueda generar condensación.

• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).

• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.

• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos para los altavoces DesignMax DM2C-LP. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.

• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.

• No realice alteraciones no autorizadas a este producto.

• Durante la instalación, no utilice ningún tipo de solventes, lubricantes ni productos de limpieza a base de hidrocarburos en este altavoz o alrededor de él, ni en los accesorios de montaje asociados. La exposición a estas sustancias puede degradar elplástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.

• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.

• La rejilla cuenta con un cordón con amarre de seguridad diseñado para usarlo solo una vez.10 • Español Guía de instalación de • DesignMax DM2C-LP

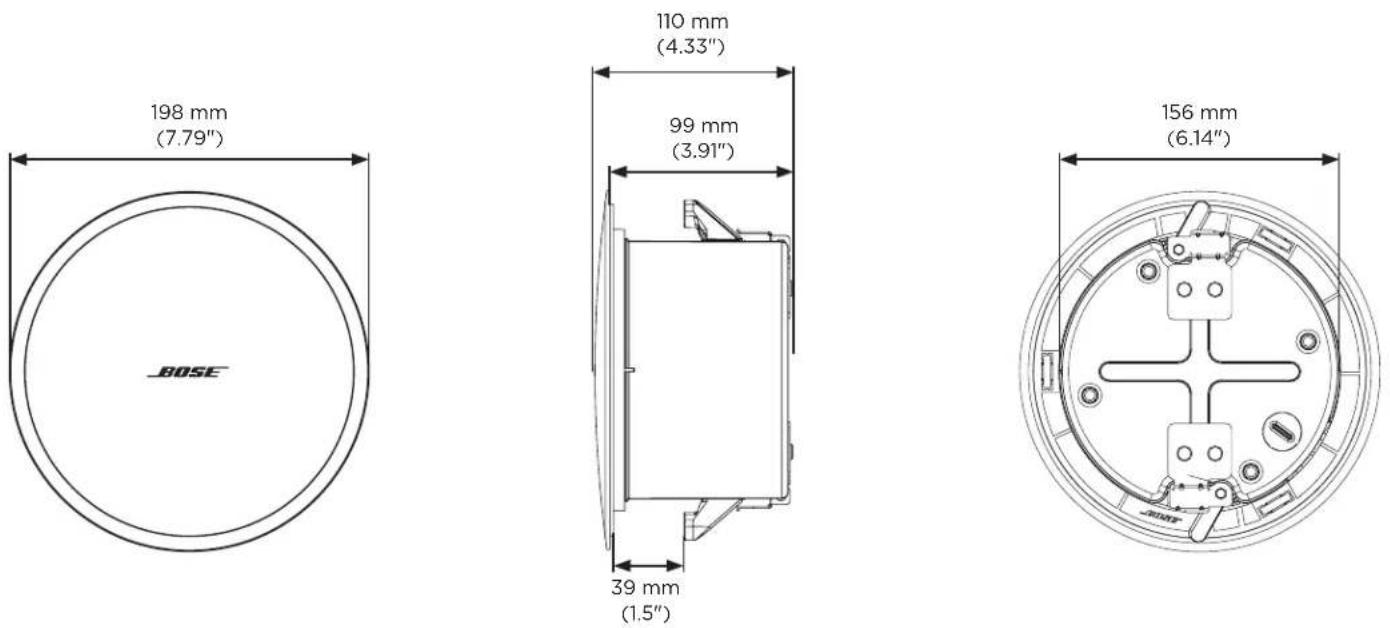

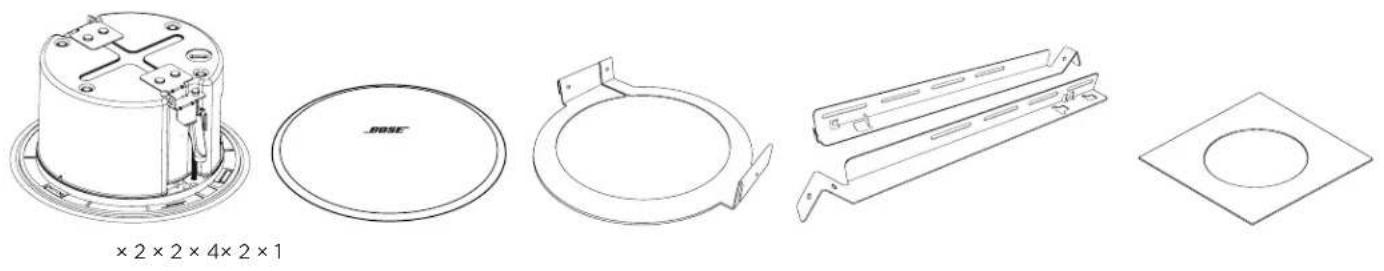

Descripción general Contenido de la caja Dimensiones del producto × 2 × 2 × 4× 2 × 1 198 mm (7.79") 156 mm (6.14") 99 mm (3.91") 39 mm (1.5") 110 mm (4.33") Especificaciones técnicas Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM2C-LP en PRO.BOSE.COM. Datos físicos Dimensiones del producto Diámetro de la rejilla: 198 mm (7.79") Diámetro de la carcasa: 156 mm (6.14") Profundidad de la carcasa posterior: 99 mm (3.91") Medida de calado/ perforación 165 mm (6.5") Grosor máximo del techo 39 mm (1.5") Peso neto, altavoz con rejilla (individual)

Peso de envío (par) 5.99 kg (13.2 lb) Información importante sobre la instalación Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos vigentes, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto. Es responsabilidad del instalador garantizar que la instalación de los altavoces sea segura. Si no se instala el altavoz correctamente, podría provocar daños, lesiones o la muerte. No instale el producto en lugares donde se pueda generar condensación. Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas). Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción. Durante la instalación, no utilice ningún tipo de solventes, lubricantes ni productos de limpieza a base de hidrocarburos en este altavoz o alrededor de él, ni en los accesorios de montaje asociados. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.Español • 11Guía de instalación de • DesignMax DM2C-LP

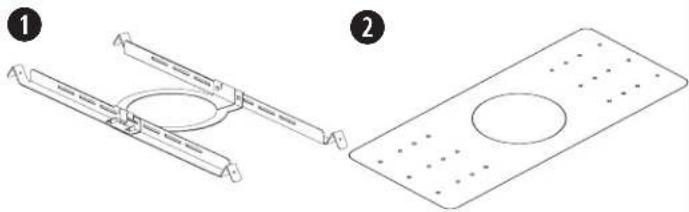

Configuración Opciones de instalación Opciones y accesorios de instalación q Puente de mosaico ajustable (incluido) w Bandeja empotrada (opcional) Accesorios de conductos Si utiliza un conducto metálico flexible, hágalo con un accesorio de conducto de ⅜ pulgadas o un conector doble (dúplex) de ⅜ pulgadas. Nota: No se proporcionan los accesorios de conducto.

Entrada única de ⅜ pulgadasEntrada dúplex/loop de ⅜ pulgadas Selección de un método de instalación q Troquel superior Utilice el troquel superior cuando haya espacio disponible sobre el techo. w Troquel lateral Utilice el troquel lateral cuando haya espacio limitado sobre el techo. e Ambos troqueles Utilice ambos troqueles cuando se necesite un esquema de cableado de entrada y salida de señal independiente y haya espacio disponible sobre el techo. q w e12 • Español Guía de instalación de • DesignMax DM2C-LP

Configuración Cableado de los altavoces Calibre de cable El altavoz DesignMax DM2C-LP está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm

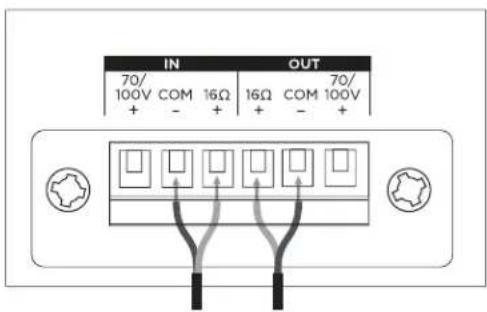

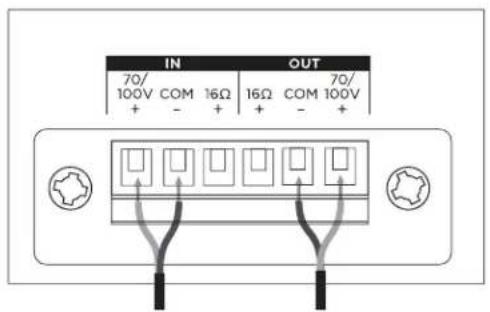

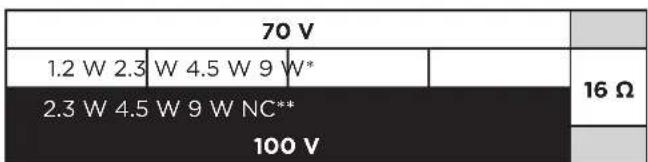

Diagramas de conexión Exponga 6 milímetros (¼") de cable sin aislación para conectarlo a los terminales. 70 V/100 V 16 Ω Configuración de altavoz 70 V

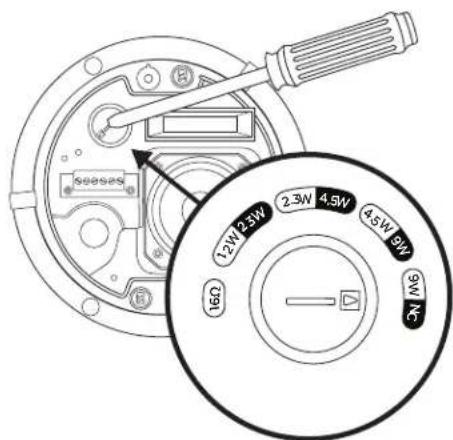

100 V ** NC: Sin conexión (no utilizar)* Predeterminado de fábrica Configuración de la toma del transformador Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana.

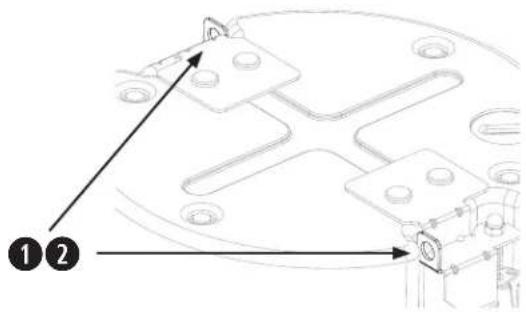

Preparación de la instalación Uso de un cable de seguridad En algunos códigos regionales de construcción, se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción. Bose recomienda utilizar un alambre de seguridad (1) o un cable de seguridad (2) como mecanismo secundario de fijación. Consulte los siguientes diagramas para conocer los puntos de fijación de seguridad. Siga las instrucciones del fabricante en la instalación de cualquier mecanismo de fijación secundario que desee implementar.

qEspañol • 13Guía de instalación de • DesignMax DM2C-LP

Montaje del puente de mosaico Nota: Si está realizando la instalación en un techo duro, monte el puente de mosaico después de insertar los rieles y el anillo a través de la perforación (consulte la página 14).

1. Alinee los rieles e inserte las lengüetas en las ranuras.

2. Tire los rieles hacia afuera para asegurarlos.

3. Alinee los rieles de manera paralela y presione el anillo del puente de mosaico para asegurarlo a los rieles.

Corte del mosaico de techo

1. Retire el mosaico y utilice la plantilla para marcar

un orificio para el altavoz en el mosaico. Para centrar la plantilla sobre el mosaico, conecte las esquinas diagonalmente dibujando una X, luego alinee la plantilla utilizando el punto de cruce.

2. Haga un orificio en el mosaico.

q w Preparación del mosaico acústico para techo Instalación del puente de mosaico

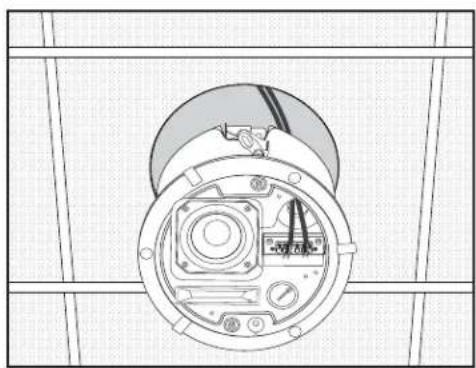

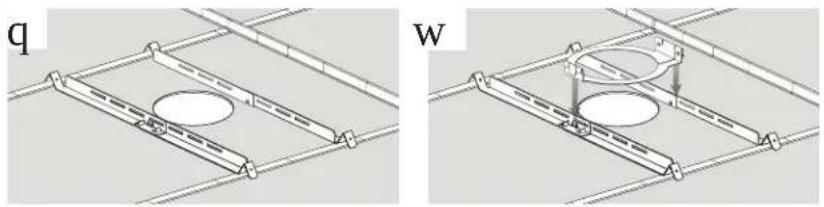

1. Ubique el puente de mosaico montado en la

cuadrícula del techo. Si es necesario, ajuste el puente de mosaico de modo que los rieles descansen sobre la cuadrícula del techo.

2. Reemplace el mosaico del techo.

q w Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.14 • Español Guía de instalación de • DesignMax DM2C-LP

Instalación Preparación de un techo duro (construcción existente) Corte del techo

1. Utilice la plantilla para marcar el

orificio en el techo.

2. Haga un orificio en el techo.

q w Instalación del puente de mosaico

1. Inserte los rieles de puente y el anillo a

través del orificio y coloque los rieles de manera paralela en la cuadrícula o el enrasillado del techo.

2. Montaje del puente de mosaico.

q w Montaje del altavoz

1. Pase el cable de audio a través de la apertura para cables.

2. Inserte el altavoz a través del orificio y en el puente de mosaico. Asegúrese de que los anclajes se ajusten

correctamente en el puente de mosaico antes de soltar los altavoces. 3. Retire el conector, conéctele los cables y vuelva a insertarlo en el altavoz. Para obtener información sobre el cableado, consulte Cableado de los altavoces en la página 12. 4. Fije los tornillos del brazo de anclaje para sujetar el altavoz. Si utiliza un taladro eléctrico, ajústelo a una posición para torque bajo. ADVERTENCIA: Apretar demasiado los tornillos puede dañar el punto de conexión del anclaje o el techo, loque puede producir el riesgo de que se caiga el dispositivo.

rEspañol • 15Guía de instalación de • DesignMax DM2C-LP

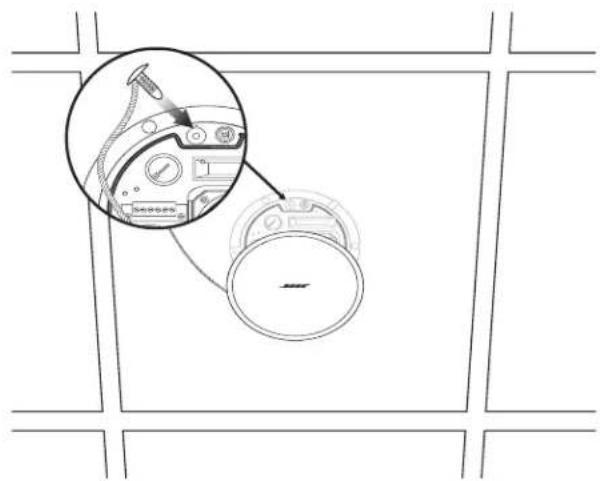

Instalación Instalación en techos duros con una bandeja empotrada (construcción nueva) Para obtener información sobre la instalación de una bandeja empotrada, consulte la guía de instalación de la bandeja empotrada del DesignMax en PRO.BOSE.COM. Cuando la bandeja empotrada esté instalada, consulte Montaje del altavoz en la página 14. Fijación de la rejilla Inserte el cordón con amarre de seguridad en el orificio del altavoz. Coloque la rejilla frente al altavoz usando ambas manos. La rejilla se fija al altavoz con imanes. Cumplimiento de las normativas y los reglamentos de seguridad El altavoz Bose DesignMax DM2C-LP ha superado pruebas y cumple con los siguientes usos y especificaciones: Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89 Estándar UL-2043, 2013, prueba de fuego y liberación de humo visible para productos diferenciados y sus accesorios instalados en espacios de circulación de aire. Apto para el uso en espacios con circulación de aire exterior (cámaras de aire). Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640 Estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 300-22(c) Estándar NFPA 90-A, 2015, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.11.2.6.5 El altavoz DesignMax DM2C-LP se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados: Probado según IEC60268-5, 2007DesignMax DM2C-LP • Guide d’installation
