MODE D'EMPLOI DesignMax DM2CLP BOSE

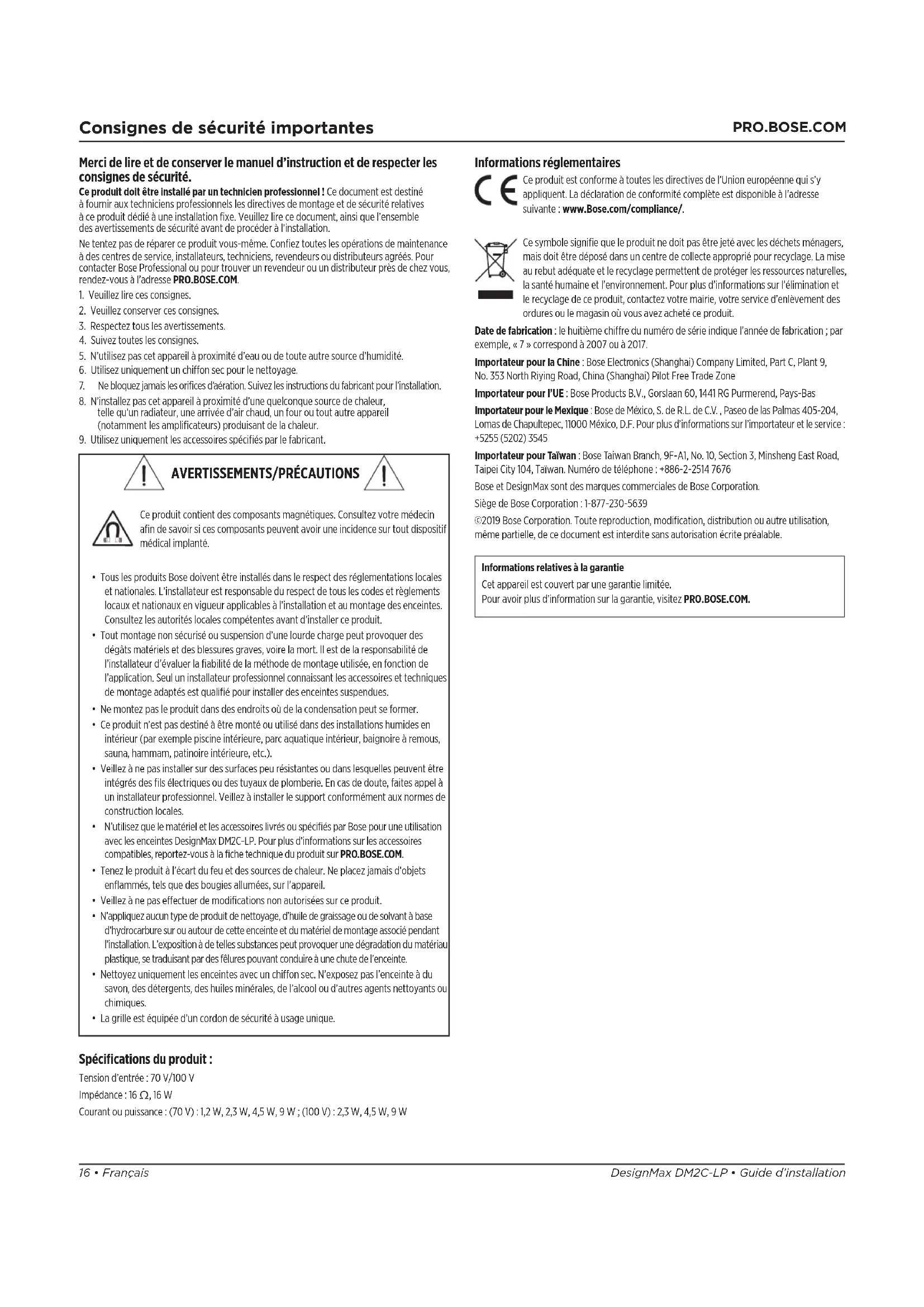

16 • Français Consignes de sécurité importantes Merci de lire et de conserver le manuel d’instruction et de respecter les consignes de sécurité. Ce produit doit être installé par un technicien professionnel! Ce document est destiné àfournir aux techniciens professionnels les directives de montage et de sécurité relatives àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble desavertissements de sécurité avant de procéder à l’installation. Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l’adresse PRO.BOSE.COM.

1. Veuillez lire ces consignes.

2. Veuillez conserver ces consignes.

3. Respectez tous les avertissements.

4. Suivez toutes les consignes.

5. N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.

6. Utilisez uniquement un chion sec pour le nettoyage.

7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.

8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur,

tellequ’unradiateur, une arrivée d’air chaud, un four ou tout autre appareil (notammentles amplificateurs) produisant de la chaleur.

9. Utilisez uniquement les accessoires spécifiés par le fabricant.

Informations réglementaires Ce produit est conforme à toutes les directives de l’Union européenne qui s’y appliquent. La déclaration de conformité complète est disponible à l’adresse suivante: www.Bose.com/compliance/. Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des ordures ou le magasin où vous avez acheté ce produit. Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par exemple, «7» correspond à 2007 ou à 2017. Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le service: +5255 (5202) 3545 Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676 Bose et DesignMax sont des marques commerciales de Bose Corporation. Siège de Bose Corporation: 1-877-230-5639 ©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable. Informations relatives à la garantie Cet appareil est couvert par une garantie limitée. Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM. Spécifications du produit: Tension d’entrée: 70V/100V Impédance: 16Ω, 16W Courant ou puissance: (70V): 1,2W, 2,3W, 4,5W, 9W; (100V): 2,3W, 4,5W, 9W

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médical implanté.

• Tous les produits Bose doivent être installés dans le respect des réglementations locales et nationales. L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes. Consultez les autorités locales compétentes avant d’installer ce produit.

• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de l’application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.

• Ne montez pas le produit dans des endroits où de la condensation peut se former.

• Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous, sauna, hammam, patinoire intérieure, etc.).

• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.

• N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes DesignMax DM2C-LP. Pour plus d’informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.

• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets enflammés, tels que des bougies allumées, sur l’appareil.

• Veillez à ne pas eectuer de modifications non autorisées sur ce produit.

• N’appliquez aucun type de produit de nettoyage, d’huile de graissage ou de solvant à base d’hydrocarbure sur ou autour de cette enceinte et du matériel de montage associé pendant l’installation. L’exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.

• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou chimiques.

• La grille est équipée d’un cordon de sécurité à usage unique.Français • 17Guide d’installation • DesignMax DM2C-LP

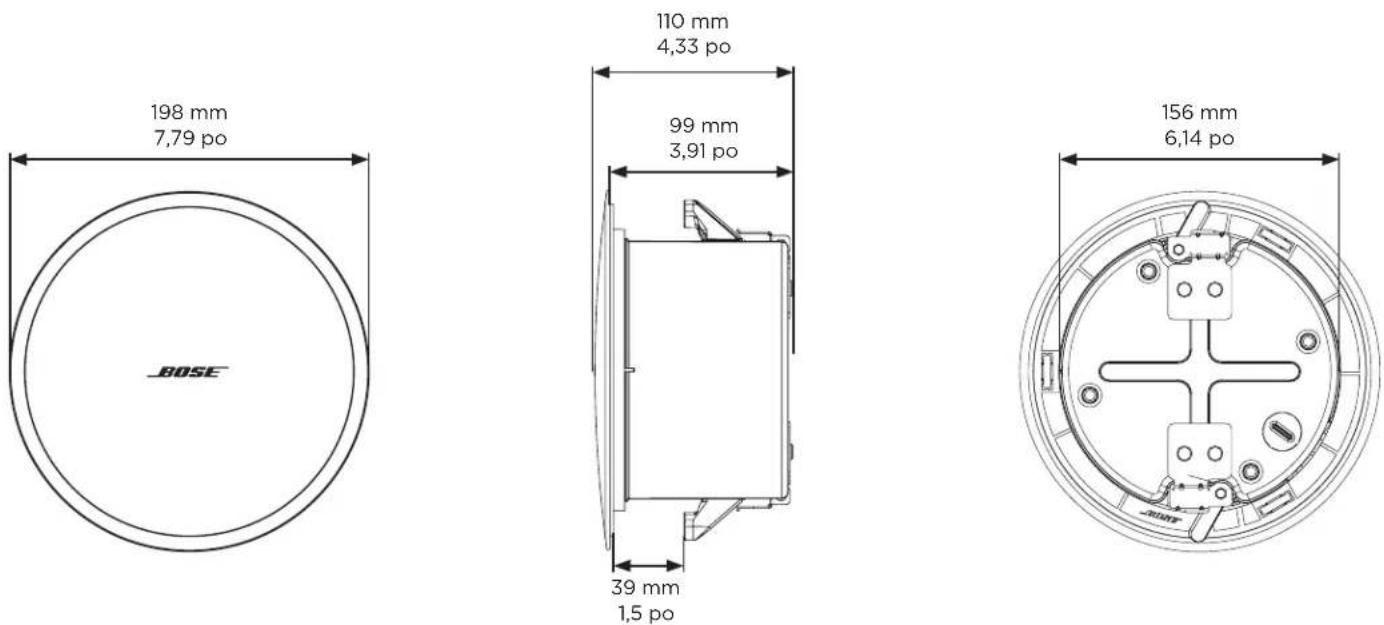

Présentation Contenu de l’emballage Dimensions du produit x 2 x 2 x 4x 2 x 1 198mm 7,79po 156mm 6,14po 99mm 3,91po 39mm 1,5po 110mm 4,33po Caractéristiques techniques Vous trouverez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM2C-LP sur PRO.BOSE.COM. Caractéristiques physiques Dimensions du produit Diamètre de la grille: 198mm(7,79po) Diamètre du boîtier: 156mm(6,14po) Profondeur du boîtier: 99mm (3,91po) Ouverture à découper 165mm (6,5po) Épaisseur maximale du plafond 39mm (1,5po) Poids net, enceinte avec grille (une seule enceinte) 1,63 kg (3,6 lb) Poids net, plaque de renfort pour plafond à dalles (uneseule enceinte) 0,72 kg (1,6 lb) Poids brut (paire d’enceintes) 5,99 kg (13,2 lb) Informations importantes concernant l’installation L’installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes. Consultez les autorités locales compétentes avant d’installer ce produit. Il incombe à l’installateur d’assurer la sécurité de l’installation de l’enceinte. L’installation incorrecte de l’enceinte est susceptible d’entraîner des dommages et des blessures, voire la mort. Ne montez pas le produit dans des endroits où de la condensation peut se former. Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire àremous, sauna, hammam, patinoire intérieure, etc.). Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales. N’appliquez aucun type de produit de nettoyage, d’huile de graissage ou de solvant à base d’hydrocarbure sur ouautour de cette enceinte et du matériel de montage associé pendant l’installation. L’exposition à de telles substances peut provoquer une dégradation du matériau plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.18 • Français DesignMax DM2C-LP • Guide d’installation

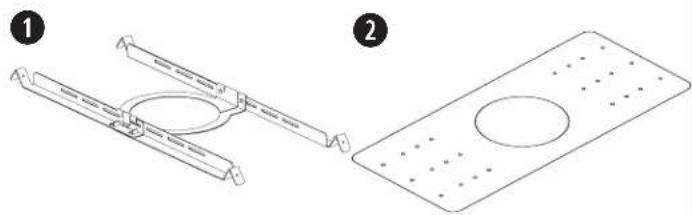

Installation Options d’installation Options d’installation et accessoires q Plaque de renfort réglable pour plafond à dalles (inclus) w Plaque de montage en faux-plafond (en option) Raccord de conduit Si vous utilisez un conduit en métal flexible, associez-le à un raccord de conduit ⅜ pouce ou à un connecteur double (duplex) ⅜ pouce. Remarque: les raccords de conduit ne sont pas fournis.

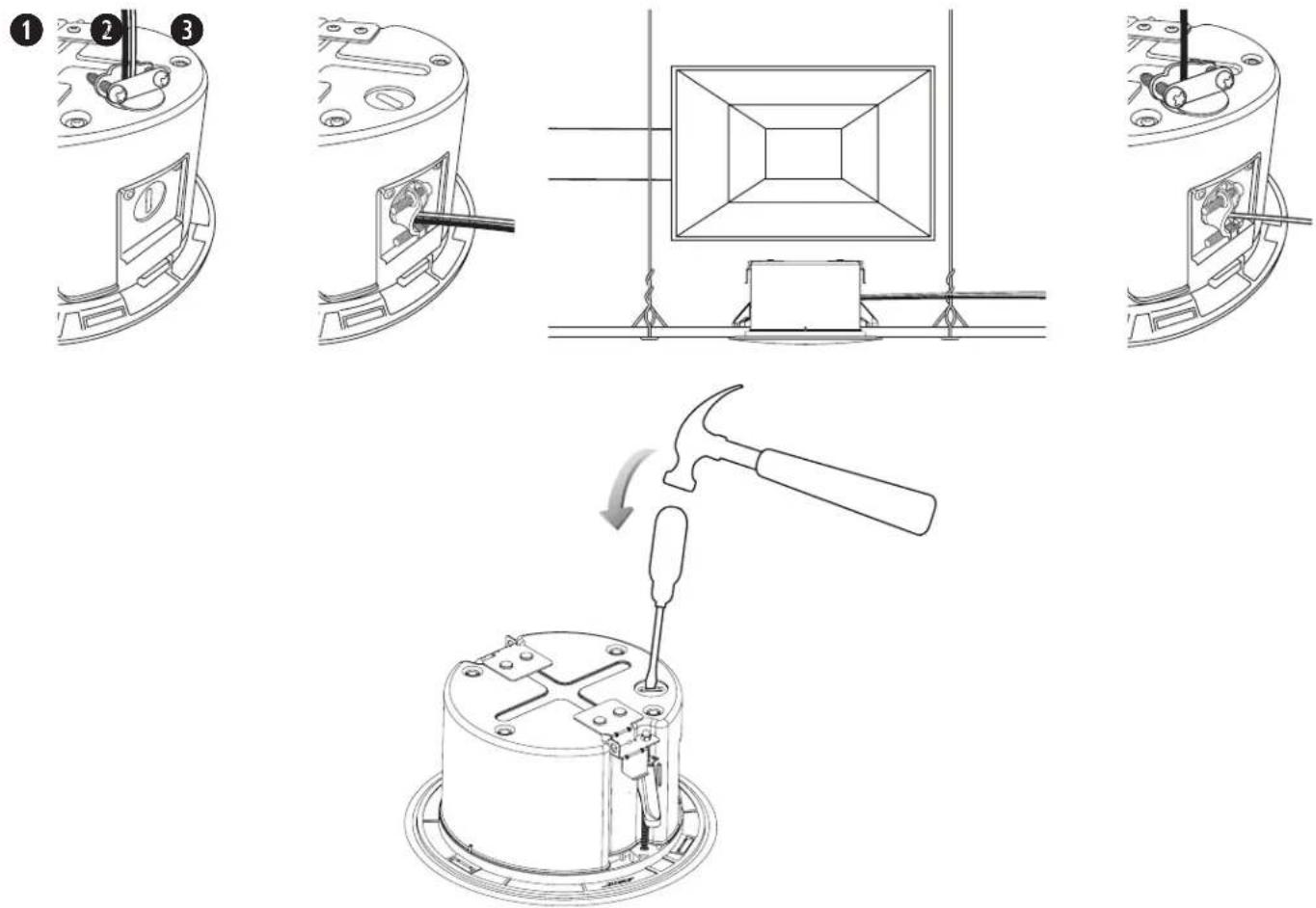

Entrée simple ⅜ poucesEntrée duplex/boucle ⅜pouces Choisir une méthode d’installation q Ouverture du haut Utilisez l’ouverture du haut lorsqu’il y a susamment d’espace au-dessus du plafond. w Ouverture latérale Utilisez l’ouverture latérale lorsque l’espace au-dessus du plafond est limité. e Deuxouvertures Utilisez les deuxouvertures lorsqu’un système de câblage d’entrée et de sortie de signal indépendants est requis et qu’il y a susamment d’espace au-dessus du plafond. q w eFrançais • 19Guide d’installation • DesignMax DM2C-LP

Installation Câblage de l’enceinte Épaisseur des câbles L’enceinte DesignMax DM2C-LP est conçue pour fonctionner avec des câbles de taille 18 (0,mm

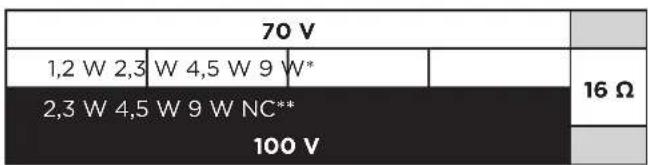

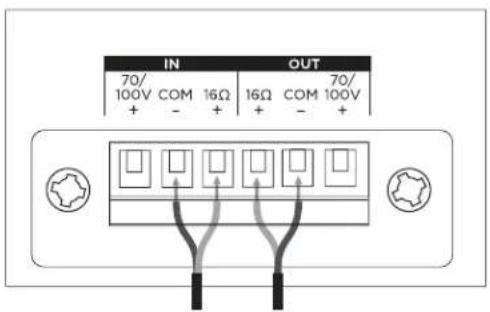

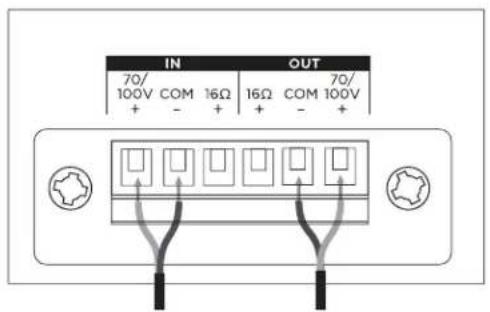

uniquement. Diagrammes de connexion Exposez sixmillimètres (¼po) defil dénudé à relier aux bornes. 70V/100V 16Ω Réglages de l’enceinte 70V 1,2 W 2,3 W 4,5 W 9 W* 16Ω 2,3 W 4,5 W 9 W NC** 100V ** NC: pas de connexion (nepasutiliser)

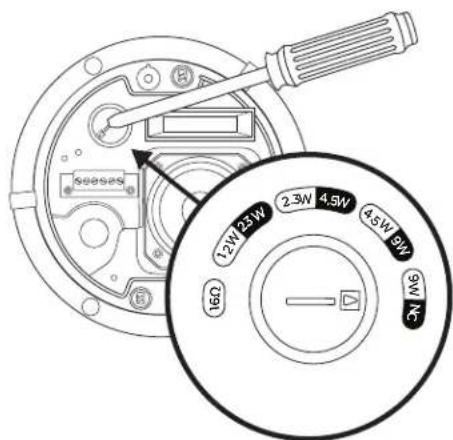

• Réglage d’usine par défaut Réglage de la prise du transformateur Réglez la prise en la tournant. Utilisez un tournevis àtêteplate.

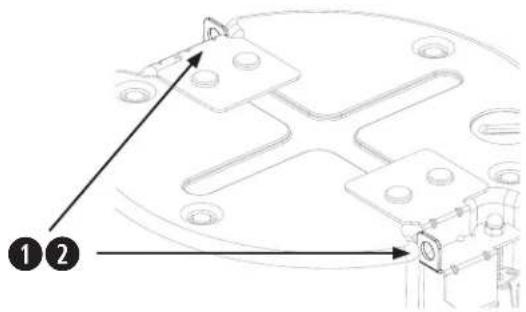

Préparation de l’installation Utilisation d’un câble de sécurité Le code de l’urbanisme de certaines régions impose l’utilisation d’une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, choisissez une position, une méthode et des accessoires compatibles avec le code de l’urbanisme local. Bose recommande l’utilisation de: (1) un fil de sécurité ou (2) un câble de sécurité comme dispositif de sécurité secondaire. Voir les schémas ci-dessous pour les points de fixation de sécurité. Suivez les instructions du fabricant pour toute implémentation d’un dispositif de sécurité secondaire.

Assemblage de la plaque de renfort pour plafond à dalles Remarque: en cas d’installation dans un plafond dur, assemblez la plaque de renfort après avoir inséré les bras et l’anneau à travers l’ouverture découpée (voir page21).

1. Alignez les bras et insérez les languettes dans les fentes.

2. Tirez les bras vers l’extérieur pour les fixer les uns aux autres.

3. Alignez les bras de façon parallèle et enfoncez l’anneau de la plaque de renfort dans les bras pour le fixer.

Découpe de la dalle du plafond

1. Retirez la dalle et utilisez le gabarit pour tracer

le contour d’une enceinte sur la dalle. Pour centrer le gabarit sur la dalle, dessinez une croix (X) en reliant les angles en diagonale, etcentrez le gabarit au point d’intersection.

2. Découpez une ouverture dans la dalle.

q w Préparation de la dalle acoustique de plafond Installation de la plaque de renfort pour plafond à dalles

1. Placez la plaque de renfort sur l’ossature du

plafond. Si nécessaire, ajustez la plaque de renfort de sorte que les bras reposent sur l’ossature.

2. Remettez en place la dalle au plafond.

q w Remarque: une installation à proximité immédiate de surfaces de cuisson, où l’enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromettre le fonctionnement de l’enceinte.Français • 21Guide d’installation • DesignMax DM2C-LP

Installation Préparation du plafond dur (construction existante) Découpe du plafond

1. Utilisez le gabarit pour tracer une

ouverture sur le plafond.

2. Découpez une ouverture dans le

plafond. q w Installation de la plaque de renfort pour plafond à dalles

1. Insérez les bras de la plaque de

renfort et l’anneau dans l’ouverture et placez les bras de façon parallèle sur l’ossature du plafond ou la fourrure.

2. Assemblez la plaque de renfort.

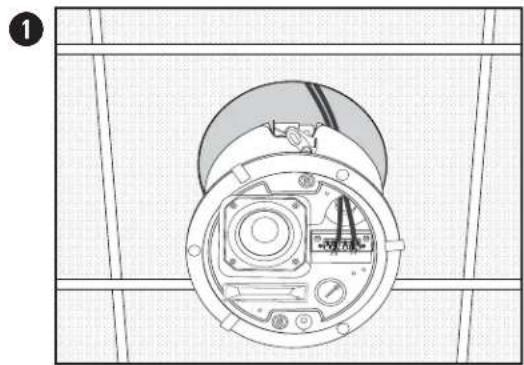

q w Montage de l’enceinte

1. Faites passer le câble audio par l’ouverture de passage.

2. Insérez l’enceinte dans l’ouverture et à l’intérieur de la plaque de renfort. Vérifiez que les fixations de l’enceinte sont engagées dans la plaque de renfort avant de relâcher votre prise sur l’enceinte.

3. Retirez le connecteur, raccordez le connecteur, puis insérez à nouveau le connecteur dans l’enceinte. Consultez la

section Câblage de l’enceinte à la page19 pour plus d’informations sur le câblage. 4. Serrez les vis des bras de fixation pour fixer l’enceinte. Si vous utilisez une visseuse électrique, réglez-la sur un couple faible.

AVERTISSEMENT: un serrage excessif des vis peut endommager les points de fixation ou le plafond, ce qui

pourrait créer un risque de chute.

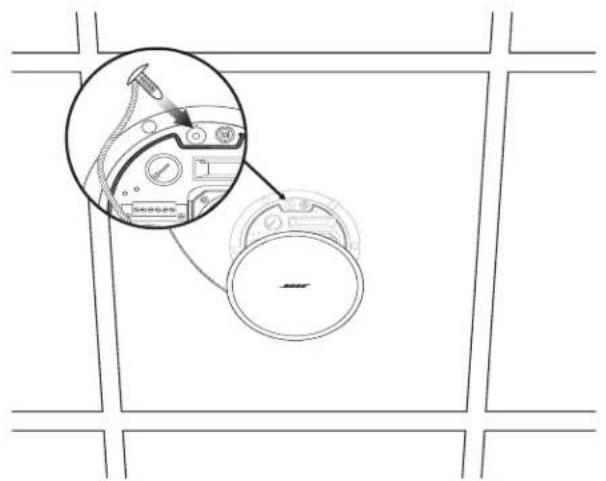

Installation Installation dans un plafond dur avec plaque de montage (nouvelle construction) Pour plus d’informations sur l’installation d’une plaque de montage, consultez le guide d’installation de la plaque demontage DesignMax à l’adresse PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la section Montage de l’enceinte en page21. Pose de la grille Insérez la broche du cordon de sécurité dans l’orifice de l’enceinte. En utilisant les deux mains, positionnez la grille sur l’enceinte. La grille à fixation aimantée adhère à l’enceinte. Conformité aux réglementations et aux normes de sécurité en vigueur L’enceinte Bose DesignMax DM2C-LP a subi avec succès une phase complète de tests et elle est conforme aux spécifications et utilisations suivantes: Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial Utilisation générale, catégorie UL UEAY, dossier S5591, numéro de contrôle 3N89 UL-2043, 2013, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des emplacements ventilés. Convient à une utilisation dans des emplacements ventilés (plenum). Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA70, National Electrical Code, 2017, Article640 NFPA70, National Electrical Code, 2017, Article300-22(c) NFPA 90-A, 2015, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.11.2.6.5 L’enceinte DesignMax DM2C-LP a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison: Testée conforme à la norme CEI 60268-5, 2007Installationsanleitung • DesignMax DM2C-LP
