Deutsch • 23 Wichtige Sicherheitshinweise Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf. Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch. Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät

nur in Übereinstimmung mit den Herstelleranweisungen auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern,

Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.

9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

Gesetzliche Hinweise Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance. Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben. Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „7“ist 2007 oder 2017. Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sieunter: +5255 (5202) 3545 Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: +886-2-2514 7676 Bose und DesignMax sind Marken der Bose Corporation. Hauptsitz der Bose Corporation: 1-877-230-5639 ©2019 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden. Garantiehinweise Für dieses Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM. Leistungsdaten: Eingangsspannung: 70V/100V Impedanz: 16Ω, 16W Nennleistung: (70V): 1,2W, 2,3W, 4,5W, 9W; (100V): 2,3W, 4,5W, 9W WARNHINWEISE Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.

• Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.

• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.

• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den DesignMax DM2C-LP Lautsprechern zugelassene Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.

• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.

• Verwenden Sie keine auf Kohlenwassersto basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststomaterial und infolgedessen zum Herunterfallen führen.

• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

• Das Abdeckgitter verfügt über einen Sicherheitssperrbolzen mit Sicherungsseil für den einmaligen Gebrauch.24 • Deutsch DesignMax DM2C-LP • Installationsanleitung

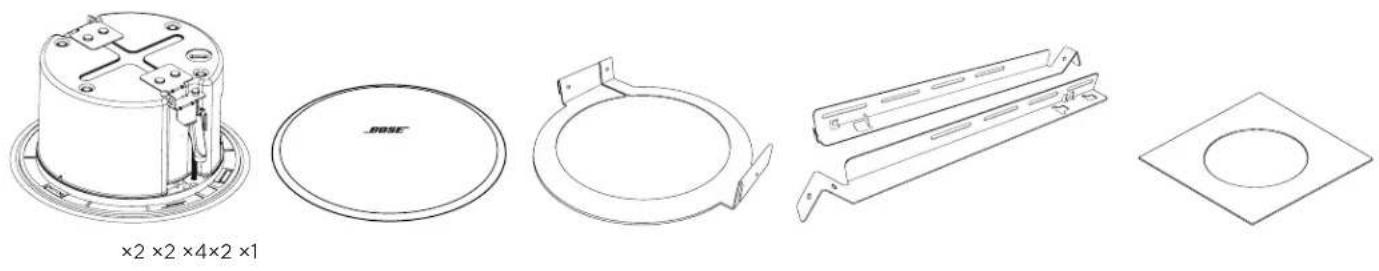

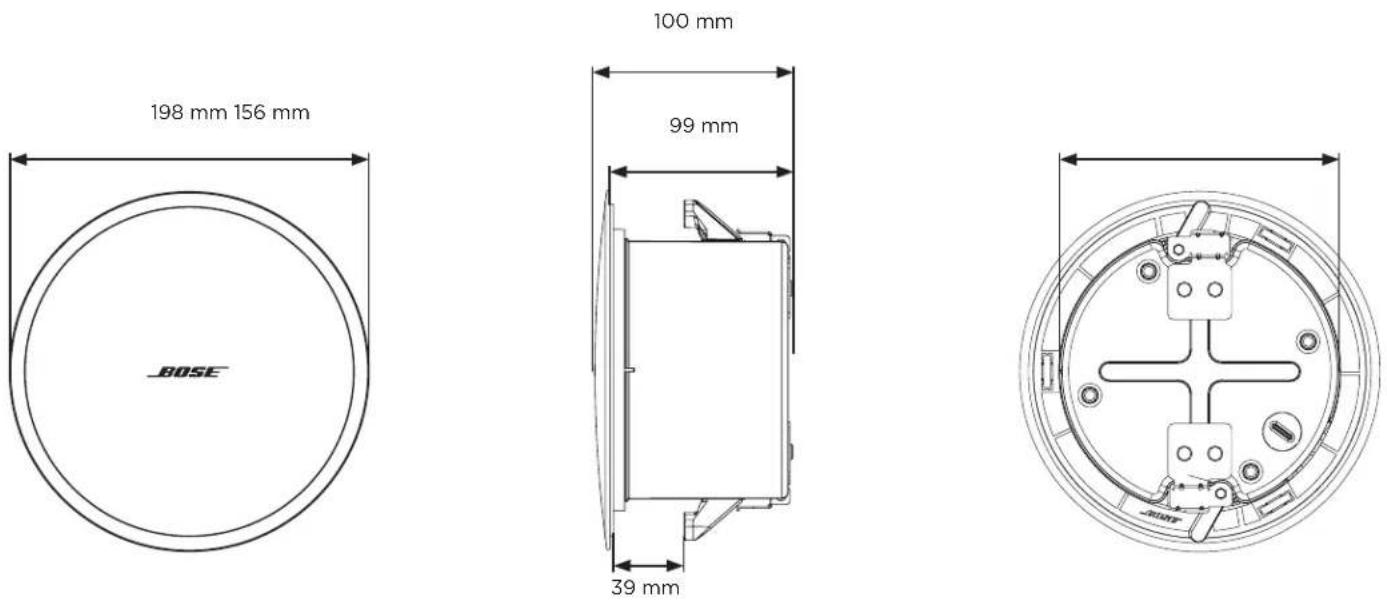

Übersicht Verpackungsinhalt Produktabmessungen ×2 ×2 ×4×2 ×1 198mm 156mm 99mm 39mm 100mm Technische Spezifikationen Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM2C-LP aufPRO.BOSE.COM entnehmen. Material, Abmessungen, Gewicht Produktabmessungen Durchmesser Abdeckgitter: 198mm Gehäusedurchmesser: 156mm Tiefe Rückwand: 99mm Deckenausschnitt 165mm Maximale Deckenstärke 39mm Nettogewicht– Lautsprecher und Abdeckgitter (1 Stück) 1,63 kg Nettogewicht– Tile Bridge (1 Stück) 0,72 kg Versandgewicht (2 Stück) 5,99 kg Wichtige Installationshinweise Der Monteur ist dafür verantwortlich, sicherzustellen, dassdie Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde. Die Gewährleistung der Sicherheit der Lautsprechermontage obliegt demjenigen, der den Lautsprecher anbringt. Diefehlerhafte Montage des Lautsprechers kann zu Sach- und Personenschäden bis hin zur Todesfolge führen. Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann. Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht. Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten. Verwenden Sie keine auf Kohlenwassersto basierenden Lösungsmittel, Schmiermittel oder Reinigungsmittel am oder in der Nähe dieses Lautsprechers oder während der Installation mit dem zugehörigen Montagematerial. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststomaterial und infolgedessen zum Herunterfallen führen.Deutsch • 25Installationsanleitung • DesignMax DM2C-LP

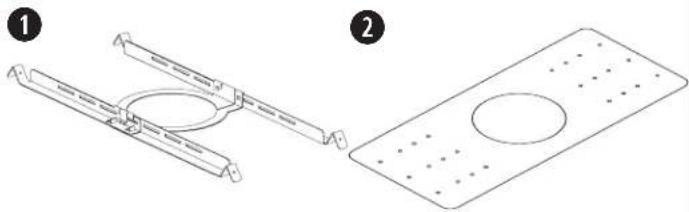

Systemeinrichtung Installationsoptionen Installationsoptionen und Montagezubehör q Einstellbare Tile Bridge (im Lieferumfang enthalten) w Rough-in-Pan-Montageplatte (optional erhältlich) Kabelverschraubung (Zugentlastung) Bei Verwendung eines Kabelschutzrohres aus Metall ist eine einzelne ⅜-Zoll-Kabelverschraubung oder ein⅜-Zoll- Duplex-Anschluss zu verwenden. Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten.

⅜Zoll-Einzelanschluss⅜Zoll Duplex-Anschluss/Schleife Auswahl einer Installationsmethode q Oberer Anschluss Verwenden Sie den oberen Anschluss, wenn ausreichend Platz über der abgehängten Decke ist. w Seitlicher Anschluss Verwenden Sie den seitlichen Anschluss, wenn der Platz über der abgehängten Decke knapp bemessen ist. e Beide Anschlüsse Verwenden Sie beide Anschlüsse, wenn eine separate Zuführung für die Signalein- und -ausgänge erforderlich und über der Decke noch Platz vorhanden ist. q w e26 • Deutsch DesignMax DM2C-LP • Installationsanleitung

Systemeinrichtung Verkabeln des Lautsprechers Kabeldurchmesser Der DesignMax DM2C-LP Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8 mm

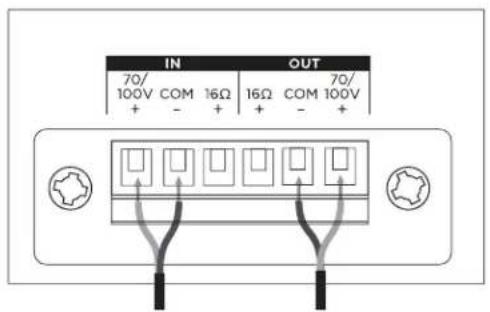

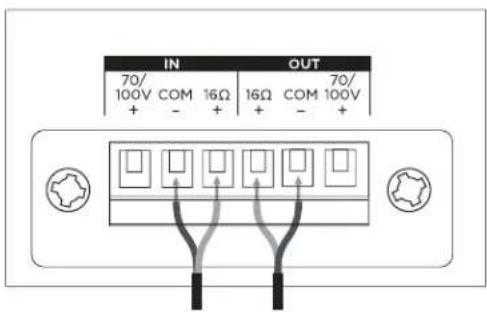

) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab. 70V/100V 16Ω Lautsprechereinstellungen 70V 1,2W 2,3W 4,5W 9W* 16Ω 2,3W 4,5W 9W KA** 100 V ** KA: Kein Anschluss (nichtverwenden)

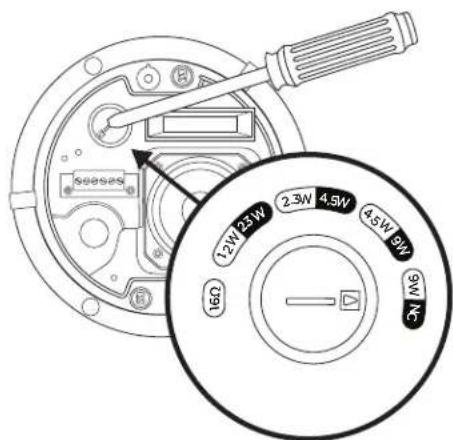

• Werkseinstellung Einstellen des Leistungsabgries am Übertrager Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.

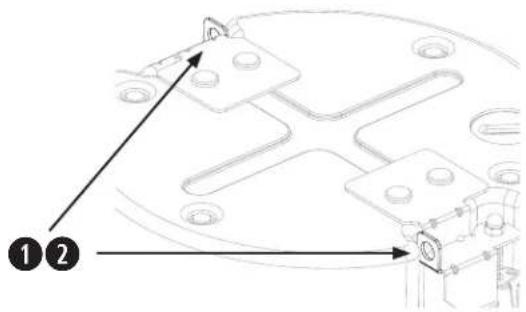

Vorbereitung der Montage Verwendung eines Sicherungsseils Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen. Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes oder (2) eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion. Befestigungspunkte für Sicherheitsaufhängungen können Sie den untenstehenden Diagrammen entnehmen. Befolgen Sie bei der Montage zusätzlicher Sicherheitsaufhängungen die Anweisungen des Herstellers.

Montage der Tile Bridge Hinweis: Beim Einbau in eine durchgängig feste Decke erfolgt die Montage der Tile Bridge nach dem Einführen der Schienen und des Rings durch die Aussparung für den Lautsprecher (siehe Seite28).

1. Richten Sie die Schienen aus und passen Sie die Laschen in die Aussparungen ein.

2. Ziehen Sie die Schienen nach außen, um sie zu befestigen.

3. Richten Sie die Schienen parallel zueinander aus und drücken Sie den Ring der Tile Bridge abwärts, um den Ring an

den Schienen zu befestigen. Zuschneiden der Deckenplatte

1. Entfernen Sie die Deckenplatte und zeichnen

Sie unter Verwendung der Schablone den Ausschnitt für den Lautsprecher auf die Platte. Um die Schablone mittig aufzulegen, verbinden Sie zunächst die Eckpunkte der Platte zu einem „X“ und richten Sie anschließend die Schablone anhand des Schnittpunkts aus.

2. Schneiden Sie den Ausschnitt in die Platte.

q w Vorbereitung einer akustischen Deckenplatte Installieren der Tile Bridge

1. Setzen Sie die Tile Bridge in die

Unterdeckenkonstruktion ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Ausleger an, um ein Aufliegen zugewährleisten.

2. Setzen Sie die Deckenplatte wieder ein.

q w Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie z.B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.28 • Deutsch DesignMax DM2C-LP • Installationsanleitung

Installation Vorbereitung von durchgängig festen Decken (bestehende Konstruktion) Zuschneiden der Deckenplatte

1. Verwenden Sie die Schablone,

um den Ausschnitt auf der Platteaufzuzeichnen.

2. Schneiden Sie die Önung in die

Platte. q w Installieren der Tile Bridge

1. Führen Sie die Tile Bridge-Schienen

und den Ring durch die Aussparung und positionieren Sie die Schienen parallel zueinander im Deckenraster oder in der Lattung.

2. Montage der Tile Bridge

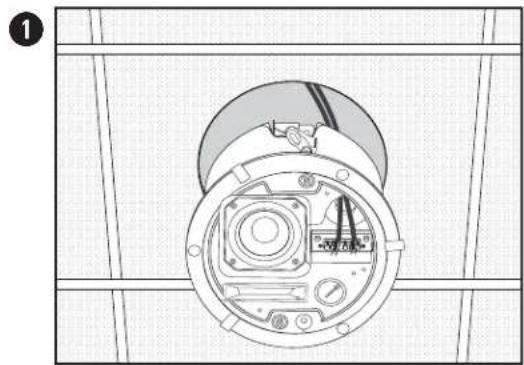

q w Befestigung des Lautsprechers

1. Führen Sie das Audiokabel durch die Kabelaussparung.

2. Führen Sie den Lautsprecher in die Tile Bridge ein. Stellen Sie sicher, dass die Verankerungen an der Tile Bridge

einrasten, bevor Sie den Lautsprecher loslassen.

3. Entfernen Sie den Anschlussstecker, verkabeln Sie ihn und setzen Sie ihn wieder in den Lautsprecher ein.

WeitereInformationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite26.

4. Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren. Wenn Sie einen Akkuschrauber verwenden,

stellen Sie eine niedrige Drehmomentstufe ein. WICHTIGER HINWEIS: Ein Überdrehen der Schrauben kann die Stabilität des Verankerungspunkts oder der Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.

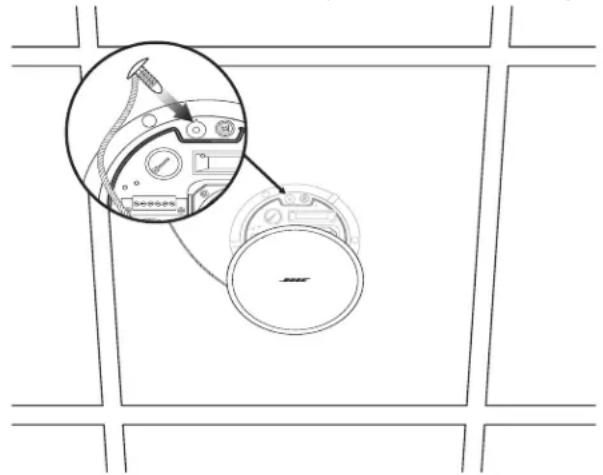

Installation Installation in durchgängig festen Decken mithilfe einer Rough-in-Pan- Montageplatte (Neubauten) Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax Anleitung unter PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in-Pan-Montageplatte die Anleitung unterBefestigung des Lautsprechers auf Seite28. Anbringen der Frontabdeckung Führen Sie den Sicherheitssperrbolzen in das dafür vorgesehene Loch des Lautsprechers. Platzieren Sie das Abdeckgitter mit beiden Händen auf dem Lautsprecher. Das Abdeckgitter haftet magnetisch am Lautsprecher. Sicherheitshinweise und gesetzliche Bestimmungen Der Bose DesignMax DM2C-LP Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen: Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial& Professional Use Allgemeine Gebrauchsfähigkeit– UL-Kategorie UEAY, Aktenzeichen S5591 Kontrollnummer3N89 UL-2043, 2013, Brandprüfung für die Abgabe von Wärme und sichtbarem Rauch durch Einzelprodukte und ihre Zubehörteile in Klimaräumen. Geeignet für den sicheren Gebrauch in abgehängte Decken. Geeignet für die Installation mit Class1, Class2 und Class3 Verkabelungsverfahren gemäß NFPA70, NationalElectrical Code, 2017, Article640 NFPA 70, National Electrical Code, 2017, Article 300-22(c) NFPA 90-A, 2015, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.11.2.6.5 Der DesignMax DM2C-LP Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt: Getestet gemäß IEC60268-5, 2007DesignMax DM2C-LP • Guida all’installazione
