BRUKSANVISNING Trinovid 42 LEICA
- Øyemuslinger til okular
Stilling a: dreiet ut for ø observere uten briller
Stilling b: dreiet inn for ø observere med briller - Maljer til bærerem
- Låsbar dioptriring
- Sentralfokuseringsring
- Leddaksel til innstilling av oyenavstanden
innhoLdsfortegneLse
Forord. 74
Leveringsomfang. 74
Betegnelsepadelene 74
Bruksmuligheter 76
Påseting av bæreremmen og okulardekselet. 76
Montering av objektivdekselet 76
Innstilling av oyemuslingene / bruk med og uten briller 77
Innstilling av yeavstanden 78
Innstilling av skarpheten / diopterjustering 79
Skalavisninger 80
Pleie / rengjoring. 81
Tilbehør 81
Reservedeler 81
Hva skal jeg gjore dersom 82
Tekniske data 83
Leica i Internett og Leica Akademiet. 84
Leica Infotjeneste 84
Leica kundeservice 85
oBs:
Se aldri pa solen aller andre skarpe lyskilder med kikkerten!
Dette kan fore til skade pa oynene!
Se aldri gjennom kikkerten mens du gár! Du kan comme til Å overse hindringer!
BRUKSMULIGHETER

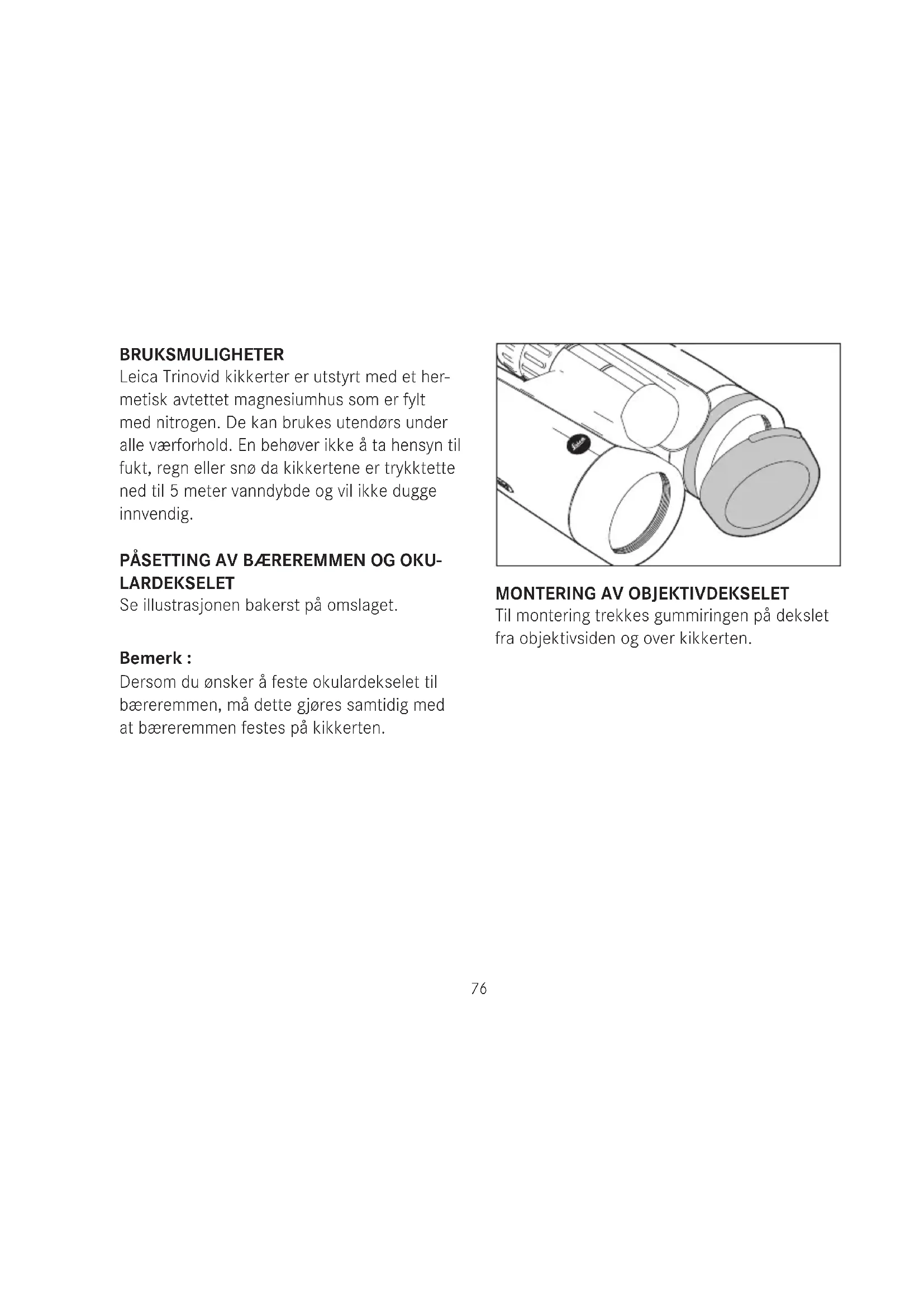

Leica Trinovid kikkkerter er utstyrt med et hermetisk avtettet magnesiumhus som er fyltmed nitrogen. De kan brukes utendors under alle værforhold. En behoover ikke a ta hensyn til fukt, regn eller snø da kikkertene er trykktete ned til 5 meter vanndybde og vil/DDke dugge innvendig.
PÅSETTING AV BÄEREREMMEN OG OKU-LARDEKSELET
Se illustrasjonen bakerst på omslaget.
Bemerk :
Dersom du onsker a feste okulardekselet til bærerammen, ma dette gjores samtidig med at bærerammen festes pa kikkerten.
MONTERING AV OBJECTIVEKSELET

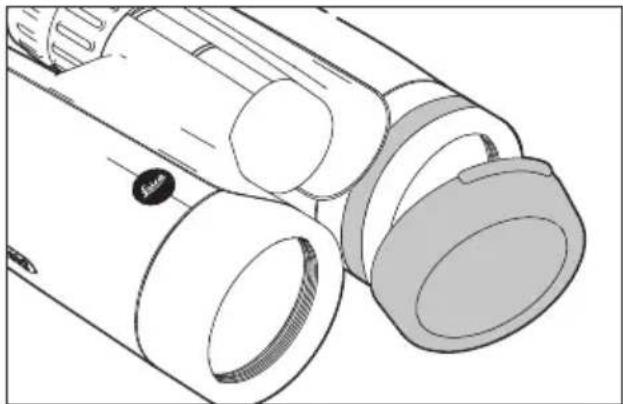

Til montering trekkes gummiringen på dekslet fra objektivsiden og over kikkerten.
innstiLLing aV ØYemusLingene / anVendeLse med oguten BriLLer

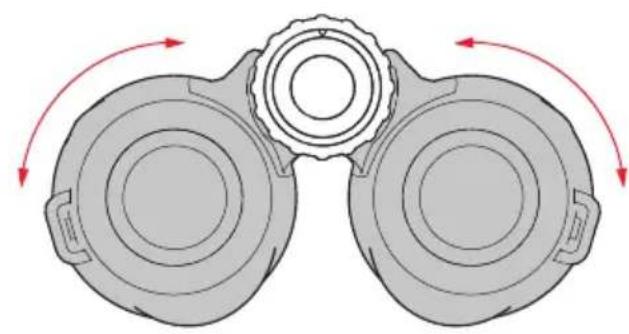

Okular-oyemuslingene (1) er lette a stille inn ved a enkelt dreier pa dem, og de vil smekke i Ias i den valgte posisjonen. Ved grundig rengjoring kan de fjernes welt. Til observering med briller (bilde A) settes de i den inndreide stillingen. Til observering uten briller dries de ut ved a vri mot klokken. Det er to posisjoner til disposisjon for optimal tilpasning (bildene B, C).
Hvis okularene er sterkt tilsmusset, anbefales det a ta av oyenmuslingene for a rengjore dem (bilde D). For a gjore dette, trekkes de ganske enkelt av nar de befinner seg i fullstendig utdrecht posisjon.
innstiLLing aV ØYeaVstanden

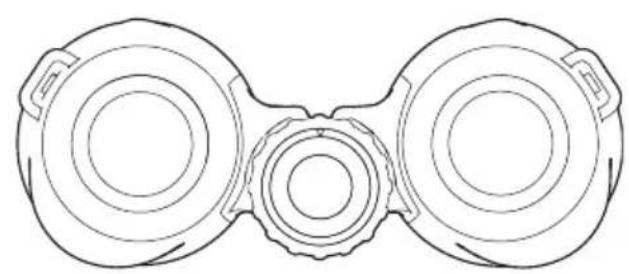

Den individuelle Øyeavstanden stilles inn ved Å boye kikkerten rundt leddakselen (5). Det høyre og venstre synsfeltet skal da smelte sammen til et sirkelrundt bilde.
innstiLLing aV skarphen / dioptriJustering
Skarphetsinnstilling til objekter som befinner seg i forskjellige avstander gjores med sentralfokuseringsringen (4).

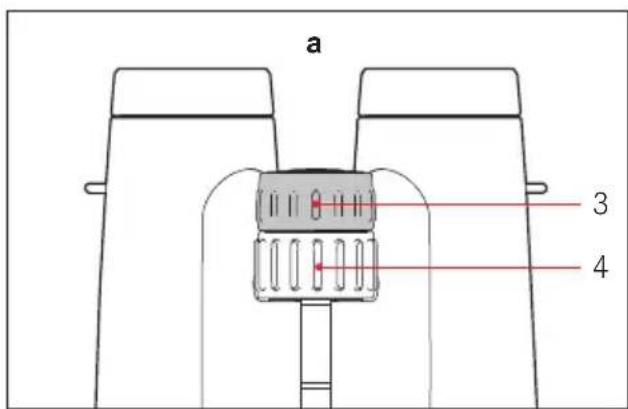

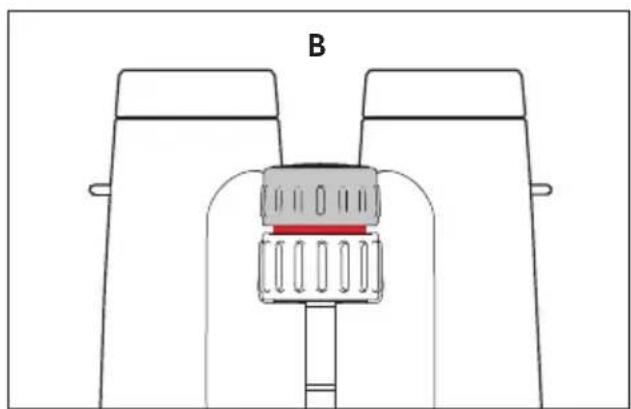

Til justering av individuell ametropi, nar man\ ikke bruker briller, gjores med dioptriringen (3)\ som vanligvis er last (bilde A). For a frakople\ de to ringene trekkes dioptriringen ut (bilde B). Sentralfokuseringsringen forandrer na kun\ skarpheten til det venstre optiske systemet,\ dioptriringen kun skarpheten til det høyre.
Med den ene av de to ringene stilles sa det re-spektive roret skarpt pa et objekt.
När dioptriringen kan dreies fritt, betyr det at den uforvarende er dreiet mer enn 360^ i forhold til sentralfokuseringsringen. Avhengig av hvordan innstillingen til sentralfokuseringsringen var tidligere, vil dette.fore til at fokuseringsomraret blir vesentlig redusert. Det ma derfor passes pa at dioptriringen kun dreies til det målet som er ndvendig for a stille inn justeringen.
Nar man ser igjennom pa bare den ene siden bor man knipe igjen det andre oyet, eller ganske enkelt holde for roret.
SKALAVISNINGER

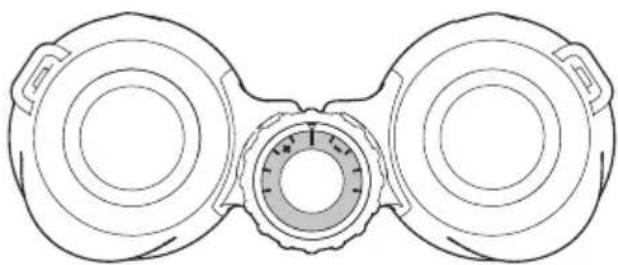

Brukerens individuelle verdi, somkommen frem under tilpasningen av skarpheten, er last sa lenge ringene er sammenkoplet. Derfor behoves det bare 日 gjores en gang. Hvis kikkerten blir brukt av andre personer og innstillingene av diopterjusteringen endres, sa kan justeringen passes tilbake pa faku sekunder igjen ved hjelp av den skalainnstillingen som man fant fram til ved forste gangs innstilling. Verdien som avleses pa skalaen er lik en dioptri ametropidifferanse mellom venstre og hoyre oye.
pLeie / rengJoring
Det er ikke nødvendig med noen spesiell pleie av din Leica Trinovid kikkert. Grove smusspartikler, som f.ecs. sand, kan fjernes med en hærpensel eller blåses bort. Fingeravtrykk o.l. på objektiv- og okularlinser kan tørkes bort med en myk, ren skinnklut eller et støv- og lofritt tørkle. Ved sterk tilsmussing f.ecs. av okular-dreiehylsene kan rengjøring foretas ved Å skylle kikkerten under rennende vann. Saltvann bør och skylles av. Vannflekker på objektiv- og okularlinsene er det lettest Å fjerne med en klut som er fuktet med vann. Fukt som har trengt inn i senterfokus (vises i skalavinduet) tørker raskest'nar ringene (3/4) er koplet fra. Alkohol og andre kjemiske løsemidler skal ikke anwendes til rengjøring.
oBs!
Ikke pafør for sterkt trykk nár du tørker av linseoverflater som er svært skitne. Herdingen er riktignok svært slitesterk, men sand eller saltkrystaller kan likevel fjre til skade.
tiLBehOr Best. nr.
Stativadapter med 1 / 4 genge 42220 Flyte-baerem, oransje 42163
reserVedeLer
Dersom du en gang skulle trenge reservede-ler til kikkerten din, som f.eks. oyemuslinger, deksler erler bærereim, sa vennligst ta kontakt med var Customer Care erler din norske Leica representant. Adressene star oppført på Garantikortet.
FEILFUNKSJONER OG HVORDAN DE UTBEDRES
| Under observasjonen oppnås det ikke et sirkelrundt bilde. | a) Kikkerten er ikke godt nok tilpasset den personlige øyeavstanden. | a) Korriger avstanden mellom de to kikkertrene ganske,enkelt ved á bøye leddakselen mer eller mindre. |
| b) lakttagerens pupill ligger ikke i kikkertens utgangspupill. | b) Korriger hodets holdning,øye- og kikkertposisjon. | |
| c) Øyemuslingens posisjon tilsvarer ikke riktig bruk med og uten briller. | c) Korreksjon av tilpasningen: Brillebrukere dreier øyemuslingeneinn; ved observasjon uten briller: Drei ut øyemuslingene. | |
| Fukt i skalavinduet d) Ved rengjøring under rennende vann var de to ringene til senterfokus ikke koplet korrekt. | d) Kople ringene fra og la fuktigheten tørke bort. Ingen fare for skade. | |
tekniske data
Leica trinoVid 8 x 42 Leica trinoVid 10 x 42
| Forstørelse | 8x | 10x |
| Objektivets diameter 42 mm 42 mm | ||
| Utgangspupill 5,3 mm 4,2 mm | ||
| Demringstall | 18,3 | 20,5 |
| Geometrisk lysstyrke 17,64 27,56 | ||
| Synfelt på 1.000 m / 126 m/7,2° 108 m/6,2° | ||
| Objektiv synsvinkel | ||
| Utgangspupill-posisjon 15,5 mm 16 mm | ||
| Nærinnstillingsgrense (ved 0 dioptr.) ca. 3,5 m ca. 3,5 m | ||
| Dioptrikompensasjon | ± 4 dpt. | ± 4 dpt. |
| Brillebrukerkokular | ja | ja |
| Øyenmusling | Demonterbar, med 4 hakk | |
| Innstillbar øyenavstand | 55-75 mm | |
| Fokusering | Innvendig fokusering via sentralfokusering | |
| Antall linser (for hver side) | 10, med HDC™-multippelt beegg MC | |
| Prismesystem | Takkantsystem med fasekorrekturbeegg P40 og HighLux-system HLSTM | |
| Vanntetthet | Trykkeftt inntil 5 m vanndybde | |
| Hus | Magnesium-trykkglass, fylt med nitrogen | |
| Dimensjoner (B x H x D) | 121 x 142 x 67 mm | 120 x 147 x 68 mm |
| Vekt | ca. 810 g ca. 795 g |
