BEDIENUNGSANLEITUNG Trinovid 42 LEICA

2Deutsch 02 English 14 Françias 26 Nederlands 38 Italiano 50 Español 62 Norske 74 日本語 86 русский 982 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äu- s ser ster Zuverlässigkeit und langer Lebens- dauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Trinovid Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen. Lieferumfang – Fernglas – Tragriemen – Bereitschaftstasche – Okularschutzdeckel – 2 Objektiv-Schutzdeckel – Anleitung – Garantiekarte – Prüfzertifikat Bezeichnung der teiLe

1. Okular-Augenmuscheln

Stellung a: herausgedreht für Beobachtung ohne Brille Stellung b: hereingedreht für Beobachtung mit Brille

2. Ösen für Tragriemen

3. Verriegelbarer Dioptrienring

4. Zentralfokussierungsring

5. Gelenkachse für Einstellung des Augenab-

• stands3 inhaLtsVerzeichnis Seite Vorwort p. 2
• Lieferumfang p. 2
• Bezeichnung der Teile p. 2
• Anwendungsmöglichkeiten p. 4
• Anbringen des Tragriemens und des Okular-Schutzdeckels p. 4
• Montage der Objektiv-Schutzdeckel p. 4
• Einstellen der Augenmuscheln / Verwendung mit und ohne Brille p. 5
• Einstellen des Augenabstands p. 6
• Einstellen der Schärfe / Dioptrienausgleich p. 7
• Skalenangaben p. 8
• Pflege/Reinigung p. 9
• Zubehör p. 9
• Ersatzteile p. 9
• Was tun, wenn p. 10
• Technische Daten p. 11
• Leica im Internet und Leica Akademie p. 12
• Leica Infodienst p. 12
• Leica Kundendienst achtung: p. 13

• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu Augenverletzungen führen!

• Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

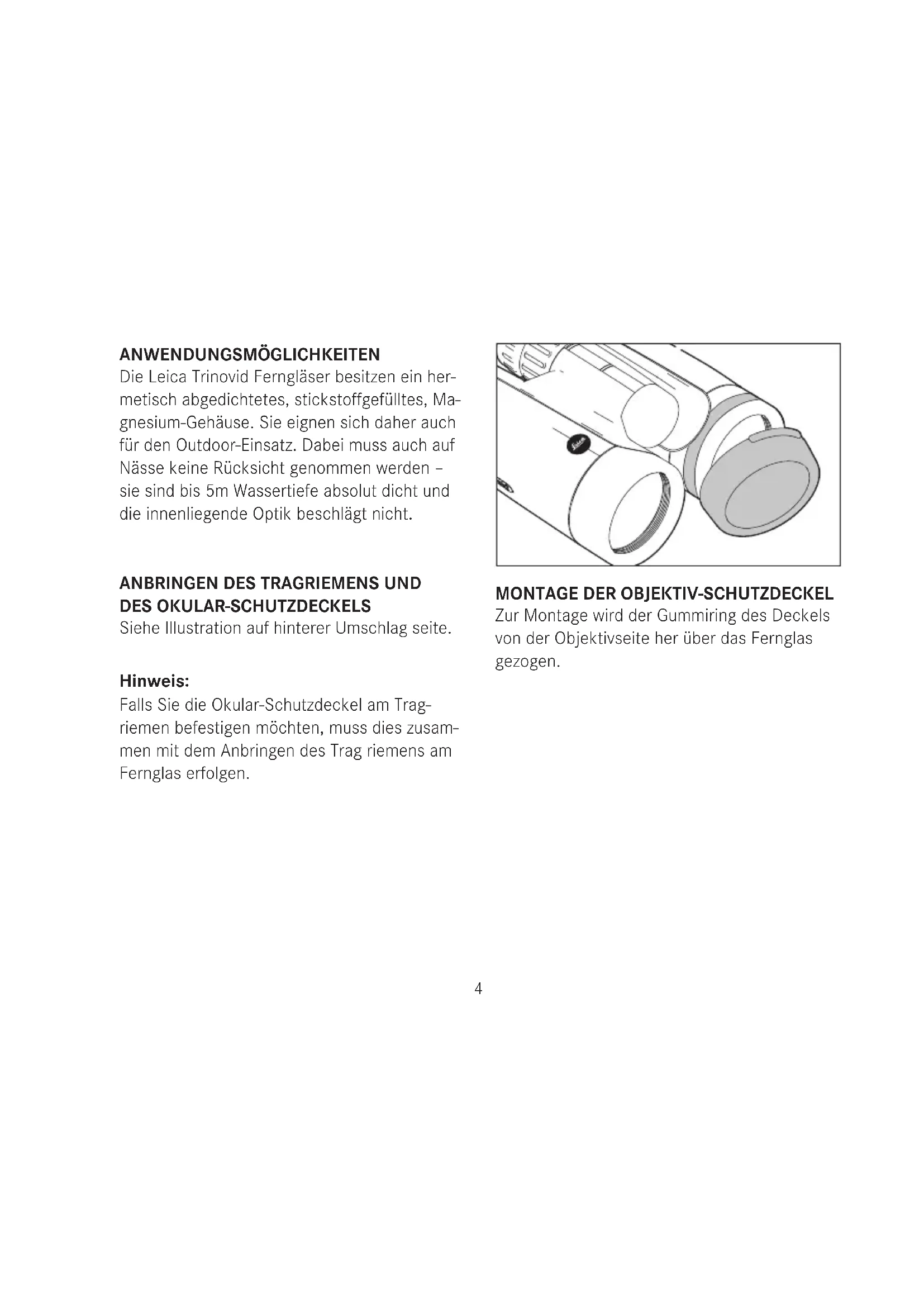

ANWENDUNGSMÖGLICHKEITEN Die Leica Trinovid Ferngläser besitzen ein her- metisch abgedichtetes, stickstoffgefülltes, Ma- gnesium-Gehäuse. Sie eignen sich daher auch für den Outdoor-Einsatz. Dabei muss auch auf Nässe keine Rücksicht genommen werden – sie sind bis 5m Wassertiefe absolut dicht und die innenliegende Optik beschlägt nicht.

ANBRINGEN DES TRAGRIEMENS UND

DES OKULAR-SCHUTZDECKELS Siehe Illustration auf hinterer Umschlag seite. Hinweis: Falls Sie die Okular-Schutzdeckel am Trag- riemen befestigen möchten, muss dies zusam- men mit dem Anbringen des Trag riemens am Fernglas erfolgen.

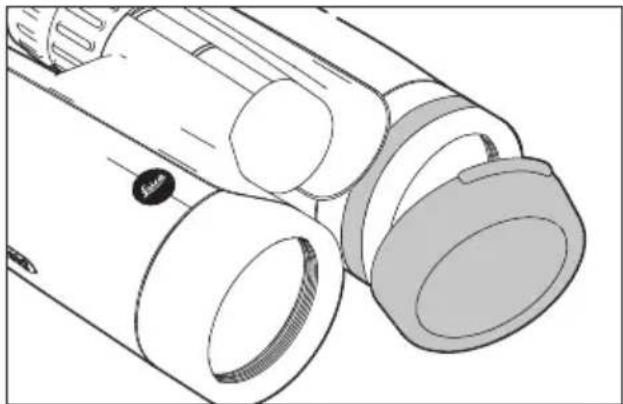

MONTAGE DER OBJEKTIV-SCHUTZDECKEL

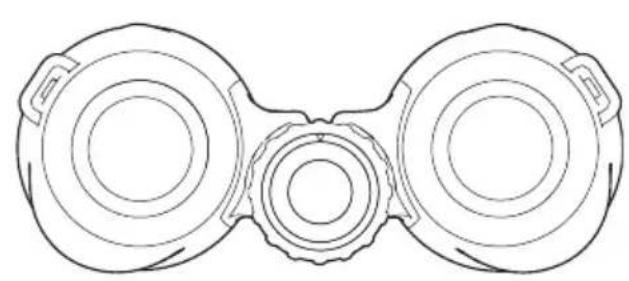

Zur Montage wird der Gummiring des Deckels von der Objektivseite her über das Fernglas gezogen.5 einsteLLen der augenmuscheLn / Verwendung mit und ohne BriLLe Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründ lichen Reinigung können sie auch ganz entfernt werden. Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausge- dreht. Es stehen vier Positionen zur optimalen Anpassung zur Verfügung (Bilder B, C). Sind die Okulare stark verschmutzt, empfieh- lt es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D). Dazu werden sie aus der ganz herausgedrehten Position einfach abge- zogen.

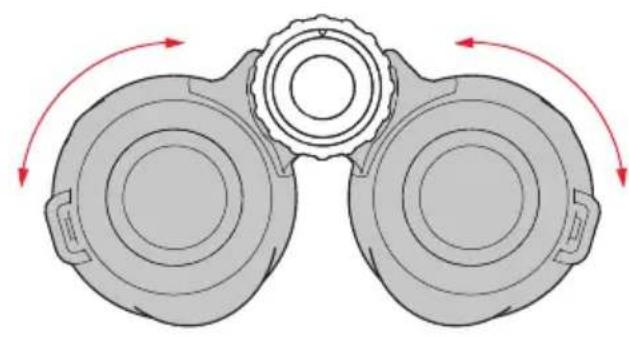

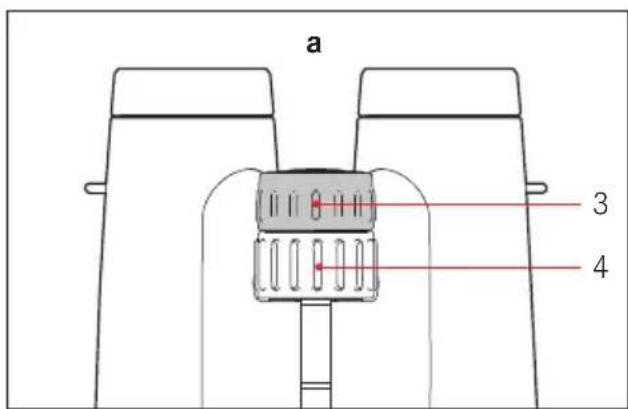

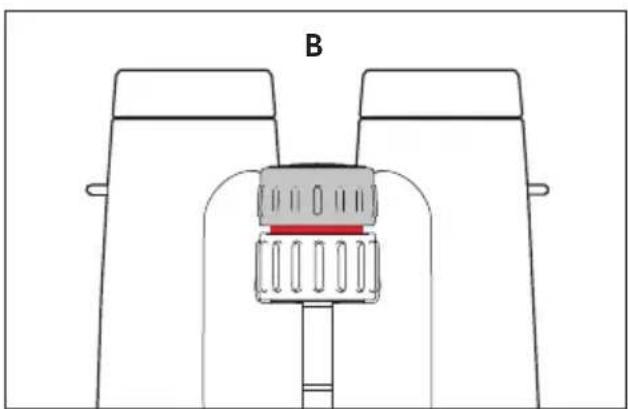

a B c d6 einsteLLen des augenaBstands Durch Knicken des Fernglases um die Ge- lenkachse (5) wird der individuelle Augen- abstand eingestellt. Rechtes und linkes Seh- feld müssen dabei zu einem kreisrunden Bild verschmelzen.7 einsteLLen der schärfe / dioptrienausgLeich Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Trinovid Ferngläsern mit dem Zentral-Fokus- sierungsring (4). Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille dient der Diop- trienring (3), der normalerweise verriegelt ist (Bild A). Zum Entkoppeln der zwei Ringe wird der Dioptrienring herausgezogen (Bild B). Der Zentral-Fokussierungsring verändert nun nur noch die Schärfe des linken optischen Systems, der Dioptrienring nur die des rechten. Mit einem der beiden Ringe wird dann das je- weilige Rohr auf ein Objekt scharf gestellt. Anschließend wird an dem anderen Ring das zweite Rohr auf optimale Schärfe eingestellt. Die Reihenfolge kann beliebig gewählt wer- den. Durch Herunterdrücken des Diop trien- rings wird der eingestellte Wert verriegelt. Der jeweils eingestellte Wert lässt sich be quem an der präzisen Skala ablesen.

• Der Dioptrienring ist frei drehbar, d.h. er kann versehentlich um mehr als 360° ge- genüber dem Zentral-Fokus sierungs ring verdreht werden. Je nach vorheriger Stel- lung des Zentral -Fokussierungsrings kann dadurch der Fokussierweg des Gesamt- systems erheblich eingeschränkt werden. Achten Sie deshalb darauf, den Dioptrien- ring stets nur um das zur Ein stellung des Ausgleichs notwendige Maß zu drehen.

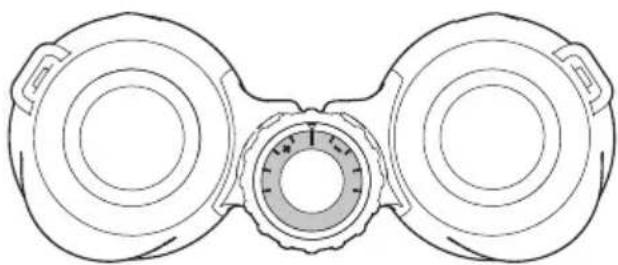

• Beim einseitigen linken oder rechten Durch- blicken sollte das jeweils andere Auge zu- gekniffen, oder einfach die entsprechende Fernglashälfte vorne am Objektiv zugehal- ten werden. SKALENANGABEN Der über die Schärfeanpassung ermittelte individuelle Wert des Benutzers bleibt bei ge- koppeltem Zustand der Ringe gesichert. Er muss also nur einmal ermittelt werden. Wird das Fernglas von verschiedenen Personen benutzt und die Einstellung des Dioptrien- ausgleichs verändert, so kann es anhand der einmal ermittelten Skalenein stellung immer wieder in Sekundenschnelle individuell ange- passt werden. Bei dem auf der Skala abzulesenden Wert ist der Abstand zwischen zwei Strichen gleich ca. einer Dioptrie Fehlsichtigkeits differenz zwi- schen linkem und rechtem Auge.9 PFLEGE/REINIGUNG Eine besondere Pflege Ihres Leica Trinovid Fernglases ist nicht notwendig. Grobe Schmutz teilchen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u.ä. auf Objektiv- und Okularlinsen können mit einem weichen, sau- beren Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmutzung, z.B. der Okular-Drehhülsen, kann eine Reini gung des Fernglases durch einfaches Ab spülen unter fließendem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden. Wasserflecken auf den Objektiv- und Okular linsen lassen sich am einfachsten mit einem mit Wasser befeuchte- ten Tuch entfernen. In den Mitteltrieb eingedrungene Feuchtig- keit (sichtbar im Skalenfenster), trocknet am schnellsten ab, wenn die Ringe (3/4) entkop- pelt sind. Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung benutzt werden. Achtung: Üben Sie auch beim Abwischen stark ver- schmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hoch ab- riebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden. ZUBEHÖR Best. Nr. Stativadapter mit ¼“ Gewinde .............. 42220 Schwimm-Trageriemen, orange ............ 42163 ERSATZTEILE Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unsere Customer Care Abteilung oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

FEHLFUNKTIONEN UND IHRE BEHEBUNG

Fehler Ursache Abhilfe Bei der Beobachtung a) Das Fernglas ist nicht genügend a) Einfach durch stärkeres oder wird kein kreisrundes dem persönlichen Augenabstand schwächeres Knicken der Gelenk- Bild erreicht. angepasst. achse den Abstand der beiden Fernglas-Rohre korrigieren. b) Die Pupille des Beobachters liegt b) Kopfhaltung, Augen- und Fernglas- nicht in der Austrittspupille des position korrigieren. Fernglases. c) Die Stellung der Augenmuscheln c) Anpassung korrigieren: entspricht nicht der richtigen Brillenträger drehen die Augen- Benutzung mit und ohne Brille. muscheln hinein; bei Beobachtung ohne Brille: Augenmuscheln herausdrehen. Feuchtigkeit im d) Bei Reinigung unter fließendem d) Ringe entkoppeln und die Feuchtig- Skalenfenster Wasser waren die beiden Ringe keit abtrocknen lassen. Keine Gefahr des Mitteltriebes nicht korrekt einer Beschädigung. gekoppelt.11 technische daten

Leica trinoVid 8 x 42 Leica trinoVid 10 x 42 Vergrößerung 8 x 10 x Objektivdurchmesser 42 mm 42 mm Austrittspupille 5,3 mm 4,2 mm Dämmerungszahl 18,3 20,5 Geometrische Lichstärke 17,64 27,56 Sehfeld auf 1.000 m / 126 m / 108 m / Objektiver Sehwinkel 7,2° 6,2° Austrittspupillen-Lage 15,5 mm 16 mm Naheinstellgrenze (bei 0 Dioptr.) ca. 3,5 m ca. 3,5 m Dioptrienausgleich ± 4 dpt. ± 4 dpt. Brillenträgerokular ja ja Augenmuschel Demontierbar, mit 4 Raststufen Einstellbarer Augenabstand 55-75 mm Fokussierung Innenfokussierung über Mitteltrieb Anzahl der Linsen (je Seite) 10, mit HDC™-Mehrschichtvergütung Prismensystem Dachkantsystem mit Phasenkorrekturbelag P40 und HighLux-System HLS™ Wasserdichtigkeit Druckwasserdicht bis 5 m Wassertiefe Gehäuse Magnesium-Druckguss, stickstoffgefüllt Abmessungen (B x H x T) 121 x 142 x 67 mm 120 x 147 x 68 mm Gewicht ca. 810 g ca. 795 g12 Leica infodienst Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, te- lefonisch, per Fax oder per e-mail der Leica Informations-Service: Leica Camera AG Informations-Service Postfach 1180 D-35599 Solms Tel.: +49 (0) 6442-208-111 Fax: +49 (0) 6442-208-339 info@leica-camera.com Leica kundendienst Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer Care Abteilung der Leica Camera AG oder der Reparatur-Service einer Leica Landesver- tretung zur Verfügung (Adressenliste siehe Garantiekarte). Leica Camera AG Customer Care Solmser Gewerbepark 8 D-35606 Solms Tel.: +49 (0) 6442-208-189 Fax: +49 (0) 6442-208-339 customer.care@leica-camera.com131314 foreword Dear Customer, Worldwide, the name Leica stands for superb optical quality, close-tolerance precision en- ginee r ing, absolute reliability, and long prod
