Trinovid 42 - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Marque	Leica
Modèle	Trinovid 42
Catégorie	Jumelles
Grossissement	8x ou 10x selon version
Diamètre de l'objectif	42 mm
Pupille de sortie	5,2 mm (8x) / 4,2 mm (10x)
Champ visuel à 1000 m	126 m (8x) / 108 m (10x)
Distance de mise au point minimale	env. 3,5 m
Compensation dioptrique	± 4 dpt
Distance interpupillaire	55-75 mm
Mise au point	Interne par système central
Prisme	En toit avec correction de phase P40 et système HighLux HLS™
Traitement des lentilles	Revêtement multicouches HDC™
Étanchéité	Jusqu'à 5 m de profondeur
Remplissage	Azote (anti-buée)
Boîtier	Magnésium coulé sous pression
Dimensions (L x H x P)	121 x 142 x 67 mm (8x) / 120 x 147 x 68 mm (10x)
Poids	env. 810 g (8x) / env. 795 g (10x)
Accessoires inclus	Courroie de port, sac, couvercles de protection, notice, carte de garantie
Entretien	Nettoyage avec chiffon doux et eau; ne pas utiliser d'alcool
Pièces de rechange	Disponibles via service client Leica

FOIRE AUX QUESTIONS - Trinovid 42 LEICA

Comment régler la compensation dioptrique sur les jumelles Leica Trinovid 42 ?

Pour régler la compensation dioptrique, tirez la bague dioptrique (3) pour la déverrouiller. Ensuite, fermez l'œil gauche et tournez la bague dioptrique jusqu'à obtenir une image nette avec l'œil droit. Relâchez la bague pour la verrouiller. Vous pouvez mémoriser le réglage en appuyant sur la bague.

Comment utiliser les œilletons avec ou sans lunettes ?

Les œilletons (1) se règlent par rotation. Pour une observation avec lunettes, ils doivent être en position rétractée (image A). Sans lunettes, déployez-les en tournant dans le sens inverse des aiguilles d'une montre (positions B, C). Ils s'encliquettent dans la position souhaitée.

Les jumelles Leica Trinovid 42 sont-elles étanches ?

Oui, elles sont étanches jusqu'à 5 mètres de profondeur. Le boîtier en magnésium est hermétiquement fermé et rempli d'azote pour éviter la buée.

Quel est le poids des jumelles Trinovid 42 ?

Le poids est d'environ 810 g pour le modèle 8x42 et 795 g pour le 10x42.

Puis-je utiliser les jumelles avec un trépied ?

Oui, un adaptateur de trépied avec filetage 1/4 pouce (réf. 42220) est disponible en accessoire.

Comment nettoyer les lentilles des jumelles ?

Enlevez d'abord les grosses particules avec un pinceau ou en soufflant. Humidifiez légèrement la lentille avec votre souffle et essuyez avec un chiffon doux en coton. Pour les saletés tenaces, rincez à l'eau douce. N'utilisez jamais d'alcool ou de produits chimiques.

Quelle est la distance de mise au point minimale ?

La distance minimale de mise au point est d'environ 3,5 mètres.

Comment régler la distance interpupillaire ?

Écartez ou rapprochez les deux tubes autour de l'axe articulé central (5) jusqu'à ce que les deux champs de vision se confondent en un seul cercle net.

Que faire si les images ne forment pas un cercle parfait ?

Cela peut venir d'un écartement pupillaire mal réglé, d'un mauvais alignement de la tête ou d'un mauvais positionnement des œilletons. Ajustez la distance interpupillaire, la position de la tête ou la position des œilletons (déployés ou rétractés).

Comment obtenir des pièces de rechange ?

Contactez le service client Leica ([e-mail]) ou votre représentant national Leica. Les adresses figurent sur la carte de garantie.

MODE D'EMPLOI Trinovid 42 LEICA

Tel.: [phone]

Fax: [phone]

[e-mail]

foreword

Dear Customer,

Le nom Leica est dans le monde entier synonyme de summum de la qualite optique, de mecanique de haute précision extrement fiable et de longevite légendaire.

Nous vous souhaitons beaucoup de plaisir et une grande réussite avec vos nouvelles jumelles Leica Trinovid

De manière à utiliser correctement ce nouvel instrument, nous vous recommendons dans un premier temps de dire la presente notice d'utilisation.

produit LiVrÉ

• Jumelles
  Courroie de port
• Sac „toujours prét“
• Couvercle de protection d'oculaire
• 2 couvercles de protection d'objet (uniquement modèles HD)
• Notice d'utilisation
• Carte de Garantie
• Certificat de contrôle

dÉsignation des Éléments

1.0Eilletons

Position a: déployés pour une observation sans lunettes de vue

Position b: rétractés pour une observat i on avec lunettes de vue

1. Éillets pour la courroie
2. Bague de réglage dioptrique à verrouillage
3. Molette de mise au point centrale
4. Axe articulé pour le réglage de la distance interpupillaire

taBLedatieres

Avant-propos 26
Produit livre 26
Désignation des éléments 26
Possibilities d'application 28
Attache de la couroie et de couvercle de protection d'oculaire 28
Montage du couvercles de protection d'objectif 28
Réglage des oeilletons / Utilisation avec et sans lunettes 29
Réglage de la distance interpupillaire 30
Mise au point / Compensation dioptrique 31
Echelle de graduation 32
Entretien / Nettoyage 33
Accessoires 33
Pièces de rechange 33
Que faire, quand 34
35
Leica sur Internet et Leica Académie 36
Service-Info Leica 36
Service après-vente Leica 37

attention:

• Ne jamais observer le soleil ou d'autres sources lumineuses vives avec les jumelles, en raison du risque de lésions oculaires!
• Ne jamais regarder dans les jumelles en marchant!
  Vous ne pourriez pas voir les obstacles!

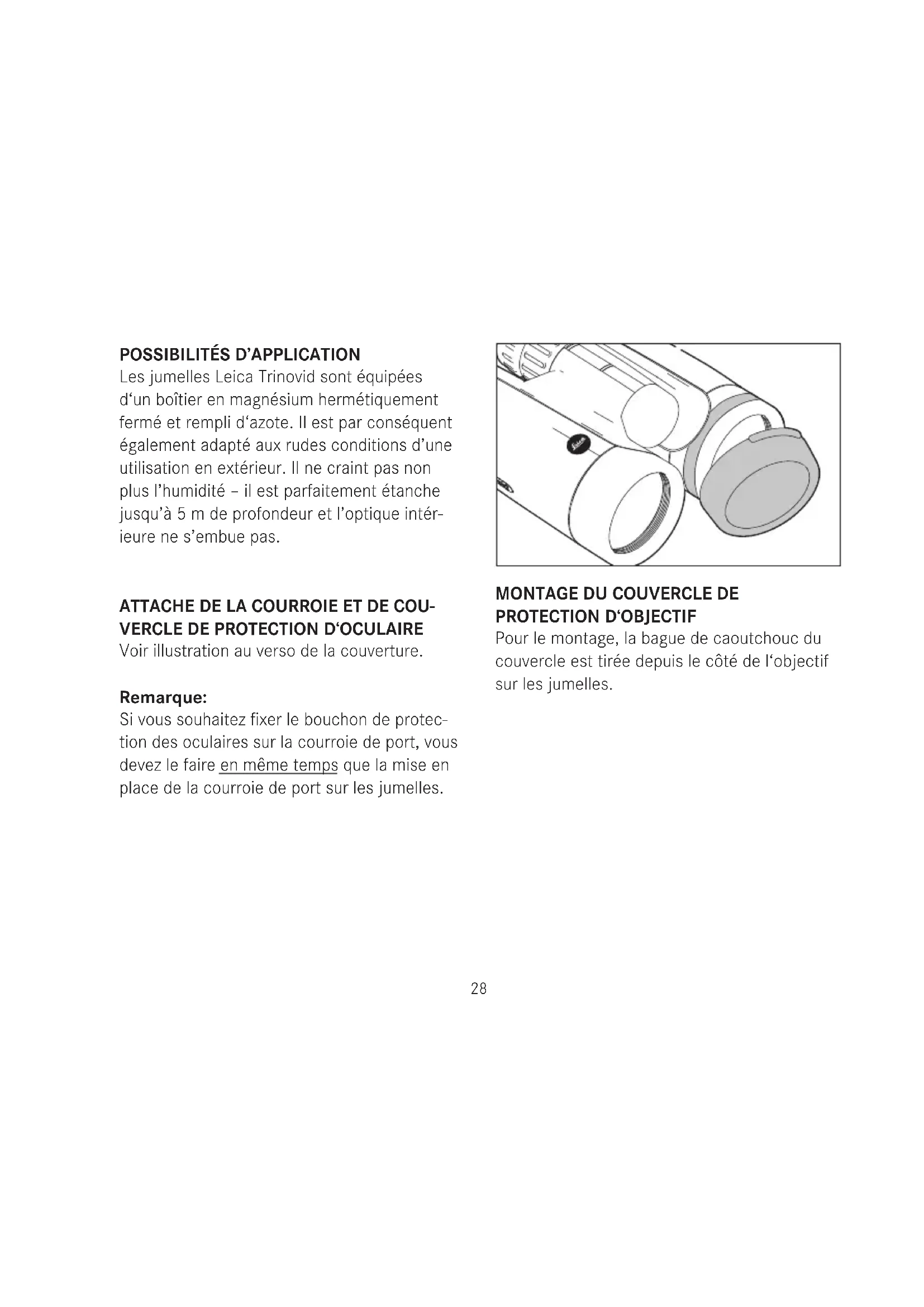

POSSIBILITÉS D'APPLICATION

Les jumelles Leica Trinovid sont équipées d'un boîtier en magnésium hermétiquement fermé et rempli d'azote. Il est par conséquent également adapté aux rudes conditions d'une utilisation en extérieur. Il ne craint pas non plus l'humidité - il est parfaitement étanche jusqu'à 5 m de profondeur et l'optique interieure ne s'embue pas.

ATTACHE DE LA COURROIE ET DE COUVERCLE DE PROTECTION D'OCULAIRE

Voir illustration au verso de la couverture.

Remarque:

Si vous souhaitez fixer le bouchon de protection des oculaires sur la couroie de port, vous devez le faire en même temps que la mise en place de la couroie de port sur les jumelles.

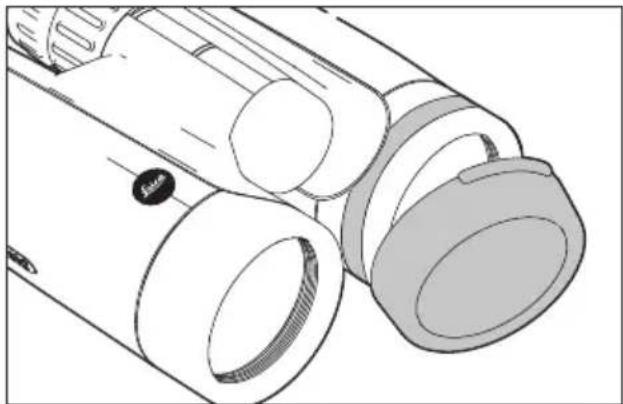

MONTAGE DU COUVERCLE DE PROTECTION D'OBJECTIF

Pour le montage, la bague de caoutchouc du couvercle est tirée depuis le côte de l'objectif sur les jumelles.

rEgLage des OeiLLetons /utilisation aVec et sans Lunettes

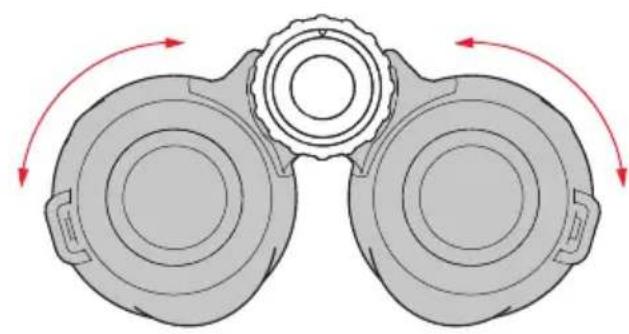

Les oeilletons (1) se reglent aisément par rotation et s'encliquetent fixement dans la position souhaitee. Il est également possible de les retirer totalement afin de proceser à un nettoyage minutieux.

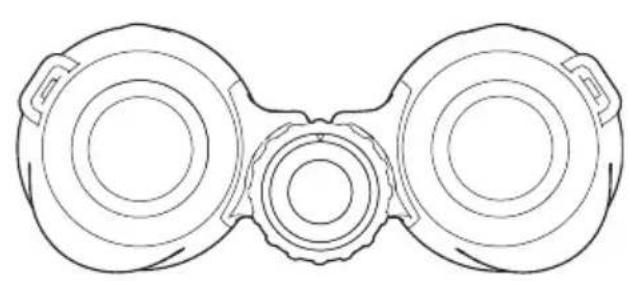

Ils doivent demeurer en position retractee pour une observation avec lunettes de vue (image A) et être déployés par rotation dans les sens inverse des aiguilles d'une montre pour une observation sans lunettes de vue. Deux positions sont disponibles en vue d'une adaptation optimale (images B, C).

Si les oculaires sont fortement encrassés, nous vous recommendons dePTRir les oeil-tons afin de proceper a un nettoyage (image D).Lorsquils sont en position deployee, il suffit simplement de les PTRir.

rEgLage de La distance interpupilLaire

L'écartement pupillaire individuel est à régler en écartant ou en rapprochant les deux tubes ajustur de l'axe d'articulation (5). Les champs de vision à droite et à gauche doivent se confondre en une image circulaire unique.

mise au point /compensation dioptrique

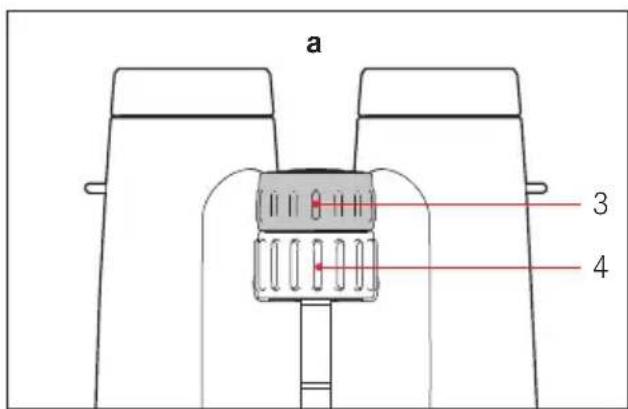

La mise au point des jumelles Leica Trinovid sur des objets situés à des distances différentes s'effectue à l'aide de la bague de mise au point centrale (4).

Pour la compensation d'une amétrie individuelle pour une observation sans lunettes, vous pouvez utiliser la bague dioptrique (3), qui est normalement verrouillée (image A).

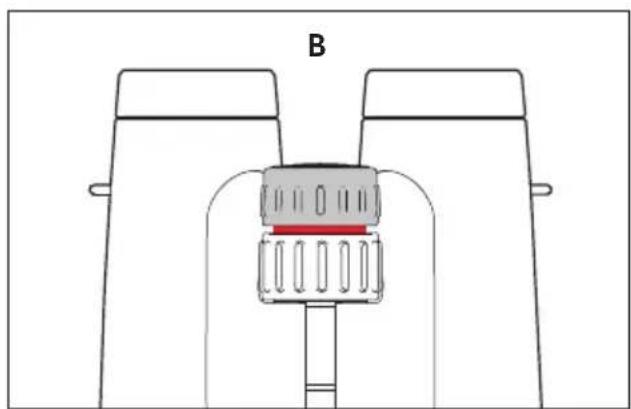

Pour séparer les deux bagues, vous doivent restorer la bague dioptrique (image B). La bague de mise au point centrale règle alors seulement la nette du système optique

gauche et la bague dioptrique, celle du système droite.

Vous pouvez doncmettre au point I'un destubes sur un objet à l'aide de la bague correspondante.Ensuite,vous pouvezproceder dememe avec le deuxieme tube pour une miseau point optimale.Lordre est sansimportance. Une pression sur la bague dioptrique metle reglage en memoire.Vous pouzeaisementlare valeurreglee surIechelleprecise.

Remarques:

• Vous pouvez faire tournier librement la bague dioptrique, ce qui signifie qu'elle peut pivoter, par inadvertance, de plus de 360^ par rapport à la bague de mise au point centrale. Selon le réglage précédent de cette dernière, cela peut considérablement limiter la course de mise au point de l'ensemble du système. Veillez donc toujours à n'appliquer à la bague dioptrique que la rotation nécessaire au réglage de la compensation.

Lors du réglage individuel de l'optique de gauche ou de droite il est conseillé de tous jours fermer l'oeil place derrière l'autre oculaire ou tout simplement d'occulter le tube correspondant avec la paume de la main.

ECHELLE DE GRADUATION

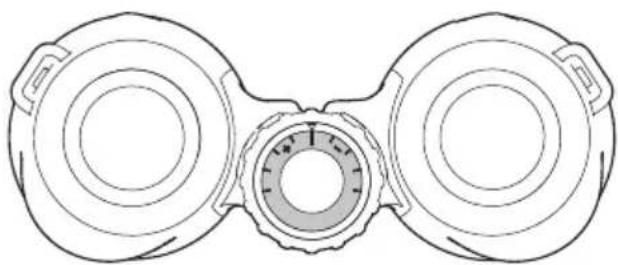

Le réglage personnel établi par l'utilisateur resté réglé aussi longtemps que les deux moitiés du bouton moité sont coupées. Il suffit donc d'effectuer une seule fois le réglage. Si plusieurs personnes utilisent la même jumelle et modifiient le réglage initial, il pourrait toujours être à nouveau réglé en quelques secondes si les utilisateurs se souviennent de leur réglage personnel sur l'échelle de graduation.

A la lecture de l'échelle, la valeur entre deux traits gradués correspond à env. 1 dioptrie de différence d'acuité visuelle entre l'oeil gauche et l'oeil droit.

ENTRETIEN/NETTOYAGE

Vou ne devez pas soumettre les jumelles Leica Trinovid a un entretien particulier. De grosses particules de saletés, comme p. ex. des grains de sable, doivent etre enleves au moyen d'un pinceau ou en soufflant dessus. Des emprentes digitales ou autres sur I'objectif ou les lentilles des oculaires, s'enlevent en embuant prudemment la surface du verre débarrassee de toute poussiere, et en essuyant avec un chiffon doux en coton. Si la jumelle est fortement salie, specialement au niveau des oeilleres coulissantes, le netto yage de la jumelle peut etre effectue en la rincant sous le jet d'eau du robinet. Si la jumelle a reçu de I'eau salée, il suffit de la rincer à l'eau douce du robinet. Des taches d'eau sur les lentilles de I'objectif et oculaire peuvent simplement etre enlevées avec un chiffon humecté d'eau.

Pour éviter que de l'eau entre dans la mécanique, il faut que les deux moitiés de la molette centrale soient coupées.

Il est interdirit d'utiliser de l'alcool ou d'autres substances chimiques pour le nettoyage.

Attention:

Veillez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

Adaptateur de trépied avec filetage 1 / 4 " 42220

Courroie de port étanche, orange.....42163

PIECES DE RECHANGE

Si vous avez besoin de pieces de rechange pour vos jumelles, par exemple, cilletons, couvercles ou courroies de port, contactez notre service clientèle ou votre représentant national Leica. Les adresses figurent sur la Carte de Garantie.

QUE FAIRE, QUAND...

Problème Cause Solution / Explication

Aucune des images a) L'écartement pupillaire de la a) Simplement corriger l'écartement d'observation n'est jumelle n'est pas bien adapté pupillaire en augmentant ou en diminuant parfaitement ronde. à l'écartement oculaire. l'écartement axial des deux tubes de la jumelle.
b) La pupille de l'observateur b) Corriger la position de la tête, n'est pas en coincidence des jours ou de la jumelle. avec la pupille de sortie de la jumelle.
ne correspond pas à l'utilisation en position basse et lors de l'obser-	c) Le positionnement de l'oeillère pour les porteurs de lunettes avec ou sans lunettes.	c) Corriger la position des oeillères: il faut faire tourner les oeillères vation sans lunettes, il suffit de les tourner en position haute.
Buée / humidité dans la fenêtre de l'échelle de graduation. pas correctement couplées.	d) Lors du nettoyage de la jumelle sous le robinet, les deux moitiés du bouton moleté combiné n'était	d) Découpler les deux moitiés du bouton moleté-combiné et laisser sécher. Il n'y a aucun danger de détériération.

caractÉristiques techniques

Leica trinoVid 8 x 42 Leica trinoVid 10 x 42

Grossissement 8 x 10 x
Diamètre de l'objectif 42 mm 42 mm
Pupille de sortie 5,2 mm 4,2 mm
Indice crépusculaire 18,3 20,5
Luminosité géométrique 17,64 27,56
Champ visuel à 1.000 m/ 126 m/ 108 m/ Angle objectif de vision 7,2°	6,2°
Pupille de sortie, distance facale	15,5 mm 16 mm
Limite de réglage rapproché (à 0 dioptrie)	env. 3,5 m env. 3,5 m
Compensation dioptrique	± 4 dpt. ± 4 dpt.
Oculaires pour porteurs de lunettes	Oui Oui
OEilleton	Oui, démontable, avec 4 crans
Distance interpupillaire 55-75 mm
Mise au point	Mise au point interne par système central
Nombre de lentilles (par côté)	10, avec revêtement multicouches HDC™
Type de prisme	En toit avec couche de correction de phase P40 et système HighLux HLSTM
Etanchéité	Etanchéité à 5 m de profondeur
Boîtier	Magnésium coulé sous pression, rempli d'azote
Dimensions (I x H x P)	121 x 142 x 67 mm 120 x 147 x 68 mm
Poids	env. 810 g env. 795 g

serVice d'information Leica

Le service Informations Leica répondra volunteers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

serVice après-Vente Leica

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Service après-vente de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adres ses sur la Carte de Garantie) se tien nent à votre disposition. Veuillez consulter votre Centre-Conseil Leica.

Leica Camera AG

Customer-Care

TIf: [phone]

Fax: [phone]

[e-mail]

Leica kundeserVice

TIf: [phone]

Fax: [phone]

[e-mail]
