40420 - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles
Marque	Leica
Modèle	40420
Grossissement	8x
Diamètre de l'objectif	20 mm
Champ de vision à 1000 m	119 m
Mise au point	Central, molette crantée
Type de prisme	Toit (Schmidt-Pechan)
Traitement des lentilles	Multicouche, anti-reflets
Distance minimale de mise au point	2,5 m
Réglage dioptrique	Oculaire droit, -4 à +4 D
Pupille de sortie	2,5 mm
Dégagement oculaire	15 mm
Étanchéité	Oui, étanche jusqu'à 5 m
Remplissage à l'azote	Oui, anti-buée
Matériau du boîtier	Aluminium robuste
Revêtement caoutchouc	Armature caoutchoutée antidérapante
Poids	260 g
Dimensions (L x l x H)	110 x 65 x 38 mm
Accessoires fournis	Sacoche, lanière, chiffon de nettoyage, capuchons d'objectifs
Garantie	10 ans (conformité)

FOIRE AUX QUESTIONS - 40420 LEICA

Comment régler la mise au point sur les jumelles Leica 40420 ?

Tournez la molette centrale de mise au point jusqu'à obtenir une image nette. Pour compenser les différences de vision entre vos yeux, utilisez le réglage dioptrique situé sur l'oculaire droit : fermez l'œil droit, faites la mise au point sur un objet avec la molette centrale, puis ouvrez l'œil droit et fermez le gauche, ajustez la bague dioptrique jusqu'à netteté.

Comment nettoyer les lentilles des jumelles ?

Utilisez le chiffon microfibre fourni. Soufflez d'abord la poussière avec une poire soufflante, puis essuyez délicatement en mouvements circulaires du centre vers l'extérieur. N'utilisez jamais de solvants ou de produits chimiques. Pour les saletés tenaces, humidifiez légèrement le chiffon avec de l'eau distillée.

Les jumelles sont-elles étanches et antichoc ?

Oui, les jumelles Leica 40420 sont étanches jusqu'à 5 mètres de profondeur et remplies d'azote pour éviter la buée entre les lentilles. Le boîtier en aluminium avec armature caoutchoutée offre une bonne résistance aux chocs légers. Évitez toute chute violente.

Comment stocker les jumelles lorsqu'elles ne sont pas utilisées ?

Placez les capuchons d'objectif et d'oculaire, rangez les jumelles dans la sacoche fournie, dans un endroit sec à température ambiante. Évitez l'exposition prolongée au soleil ou à des températures extrêmes. Sortez les piles si un éclairage est intégré (non applicable ici).

Que faire si l'image est floue ou dédoublée ?

Vérifiez d'abord le réglage dioptrique. Si le problème persiste, nettoyez les lentilles. Si l'image reste floue, il peut y avoir un désalignement interne ; contactez le service après-vente Leica. Ne tentez pas de démonter les jumelles vous-même.

Puis-je utiliser les jumelles avec des lunettes de vue ?

Oui, les oculaires sont équipés d'œilletons rabattables. Si vous portez des lunettes, rabattez les œilletons pour rapprocher vos yeux des oculaires et bénéficier du dégagement oculaire de 15 mm. Cela vous permet de voir tout le champ de vision.

Quelle est la garantie des jumelles Leica 40420 ?

Leica offre une garantie de 10 ans sur les défauts de fabrication et de matériaux. Vous devez conserver la facture d'achat. Pour toute réparation, contactez un centre agréé Leica. Les dommages accidentels ne sont pas couverts.

Comment ajuster l'écartement des tubes ?

Pliez les jumelles au niveau de l'articulation centrale pour adapter l'écartement entre les oculaires à la distance de vos pupilles (PDI). Tournez doucement jusqu'à obtenir un champ circulaire unique sans zone sombre. La plage typique est de 56 à 72 mm.

Quel est le champ de vision de ces jumelles ?

Le champ de vision est de 119 mètres à 1000 mètres, soit un angle apparent de 6,8°. Cela correspond à un champ large adapté à l'observation d'oiseaux, de paysages ou de spectacles. Le grossissement 8x offre un bon compromis entre stabilité et champ.

Puis-je utiliser un trépied avec ces jumelles ?

Les jumelles Leica 40420 ne sont pas équipées d'un adaptateur trépied intégré. Vous pouvez utiliser un adaptateur universel (vendu séparément) qui se fixe sur l'articulation centrale. Cela permet une observation stable lors de longues séances.

MODE D'EMPLOI 40420 LEICA

Le nom Leica est dans le monde entier synonyme du summum de qualité optique, de mécanique de haute précision extrêmement fiable et de longévité légendaire.

Nous vous souhaitons beaucoup de plaisir et une grande réussite avec vos nouvelles jumelles Leica Duovid. Les caractéristiques optiques exceptionnelles et le grossissement variable vous permettront d'adapter ces jumelles aisément maniables aux différentes situations d'observation.

De manière à utiliser correctement ce nouvel instrument, nous vous recommandons dans un premier temps de lire la présente notice d'utilisation.

Désignation des éléments

1. OEilletons

Position a : déployés pour une observation sans lunettes de vue

Position b : rétractés pour une observation avec lunettes de vue

1. Bagues rotatives de la sélection du grossissement avec marquage indexé
2. Bagues fixes avec marques de repère pour les deux grossissements
3. Bague de réglage dioptrique à verrouillage
4. Œillets pour la courroie
5. Molette de mise au point centrale
6. Axe articulé pour le réglage de la distance inter pupillaire

Table de matières

Avant-propos 23

Désignation des éléments 23

Possibilités d'application 25

Attache de la courroie 25

Montage du bouchon de protection

des oculaires 25

Entretien/Nettoyage 26

Adaptateur de trépied ..... 26

Sacoche 26

Réglage des œilletons ..... 27

Réglage de la distance interpupillaire ..... 28

Réglage du grossissement 28

Réglage de la netteté/Correction dioptrique .. 29

Caractéristiques techniques ..... 32

Leica Académie .... 33

Leica sur Internet 33

Avertissement

Comme avec tout type de jumelles, évitez, avec votre Leica Duovid, d'observer des sources lumineuses intenses afin d'éviter de brûler la rétine de vos yeux.

Possibilités d'application

Les Leica Duovid sont des jumelles puissantes à deux grossissements. Le grossissement plus modeste permet d'obtenir une image claire et homogène avec un grand champ visuel et une forte profondeur de champ. Le grossissement plus fort permet d'obtenir un excellent rendu des détails dans le cas d'objets fortement éloignés ou à la lumière du crépuscule. La répartition équilibrée du poids et la parfaite ergonomie fournissent une étonnante homogénéité de l'image malgré le fort grossissement.

Le boîtier des jumelles Leica Duovid est un boîtier hermétique en aluminium coulé sous pression et rempli d'azote. Il est par conséquent également adapté aux rudes conditions d'une utilisation en extérieur. Il ne craint pas non plus l'humidité – il est parfaitement étanche jusqu'à 5 m de profondeur et l'optique intérieure ne s'embue pas.

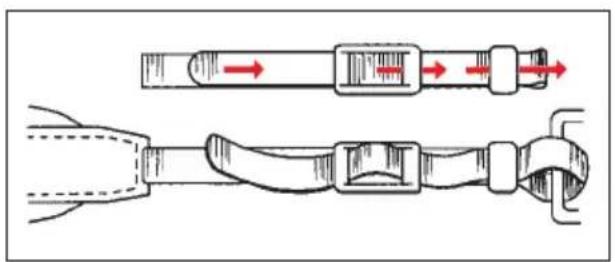

Attache de la courroie

Montage du bouchon de protection des oculaires

Le bouchon de protection des oculaires se coiffe sur les œilletons. Sa fixation s'effectue sur la courroie.

Entretien/Nettoyage

Un entretien spécial n'est pas nécessaire. De grosses particules de saletés, comme p. ex. des grains de sable, doivent être enlevées au moyen d'un pinceau ou en soufflant dessus. Des empreintes digitales ou autres sur l'objectif ou les lentilles des oculaires s'enlèvent en embuant prudemment la surface du verre débarrassée de toute poussière, et en essuyant avec un chiffon doux en coton. Si la jumelle est fortement salie, spécialement au niveau des œillères coulissantes, le nettoyage de la jumelle peut être effectué en la tenant sous le jet d'eau du robinet. Si la jumelle a reçu de l'eau salée, il suffit de la rincer à l'eau douce du robinet. Pour éviter que de l'eau entre dans la mécanique, il faut que les deux moitiés de la molette centrale soient couplées.

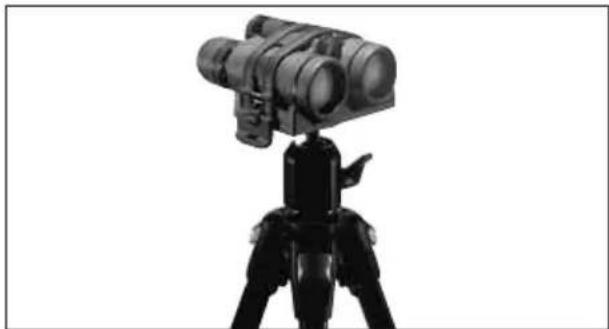

Adaptateur de trépied

L'adaptateur fonctionnel de trépied avec filetage 1/4" pour toutes les jumelles Duovid permet une observation prolongée commode et exempte de vibration, sans danger d'abîmer la jumelle. Avec le Leica Duovid 10+15x50, il fait déjà partie de l'équipement.

Sacoche

La sacoche en cuir Nappa souple, qui fait partie de l'équipement standard, possède sur les côtés deux fentes permettant d'y faire passer la courroie. Pour y enfiler la courroie de la jumelle, il suffit d'ouvrir le rabat supérieur de la sacoche en séparant auparavant les boutons-pression.

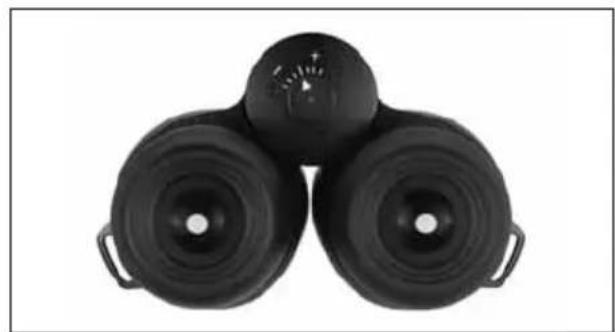

Réglage des œilletons

Les œilletons (1) se règlent aisément par rotation et s'encliquètent fixement dans la position souhaitée. Il est également possible de les retirer totalement afin de procéder à un nettoyage minutieux.

Ils doivent demeurer en position rétractée pour une observation avec lunettes de vue (image A) et être déployés par rotation dans le sens inverse des aiguilles d'une montre pour une observation

sans lunettes de vue. Deux positions sont disponibles en vue d'une adaptation optimale (image B, C).

Si les oculaires sont fortement encrassés, nous vous recommandons de retirer les œilletons afin de procéder à un nettoyage (image D). Pour cela, il suffit, une fois qu'ils sont totalement déployés, de les faire légèrement tourner dans le sens des aiguilles d'une montre en exerçant une faible traction.

Réglage de la distance interpupillaire

L'écartement pupillaire individuel est à régler en écartant ou en rapprochant les deux tubes autour de l'axe d'articulation (7). Les champs de vision à droite et à gauche doivent se confondre en une image circulaire unique.

Réglage du grossissement

Les Leica Duovid offrent la possibilité à l'utilisateur de choisir entre deux grossissements. La sélection du grossissement s'effectue via les bagues rotatives (2) situées au-dessous des deux œilletons. Pour cela, les deux bagues doivent se situer en position finale.

Remarques :

Des positions intermédiaires sont possibles, certes, mais un grossissement identique au sein des deux systèmes optiques n'est alors plus garanti. De plus, la transmission automatique du réglage dioptrique (ADC™ – Automatic Diopter Compensation, voir également le paragraphe suivant « Réglage de la netteté/Correction dioptrique ») ne peut s'effectuer que dans les deux positions finales. Les réglages incorrects peuvent rapidement entraîner une forte sollicitation oculaire et une certaine fatigue.

Étant donné que la bague de gauche est couplée au réglage dioptrique automatique, son maniement est légèrement plus dur que celui de la bague de droite.

Réglage de la netteté/Correction dioptrique

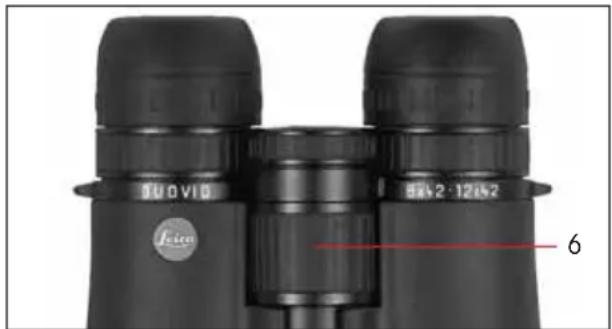

Le réglage de la netteté sur des objets situés à différentes distances s'effectue sur les Leica Duovid avec la bague de mise au point centrale (6).

Remarque :

Le réglage de la netteté des Leica Duovid demeure conservé après un changement de grossissement. Dans la pratique, il se peut cependant qu'un léger réajustement soit nécessaire, particulièrement si vous passez du plus faible au plus fort grossissement. Motif : la plus forte profondeur de champ dans le cas d'un grossissement plus faible, qui rend souvent la mise au point légèrement plus imprécise, et la capacité de l'œil à s'accommoder à cette situation.

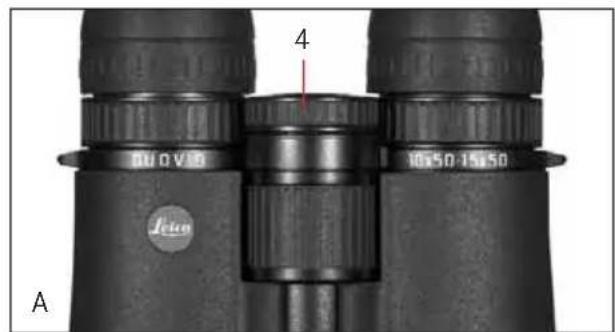

La compensation d'une amétropie individuelle dans le cas d'une observation sans lunettes de vue s'effectue à l'aide de la bague de réglage dioptrique (4) qui est verrouillée en temps normal (Image A). Procédez dans un premier temps au réglage de la netteté pour le tube droit avec la bague de mise au point centrale. Découplez ensuite la bague de réglage dioptrique en tirant sur celle-ci (Image B).

Si la bague de réglage du grossissement de gauche ne se trouve pas en position finale, c'est-à-dire sur 8x ou 12x/10x ou 15x, la bague de réglage dioptrique sera bloquée et ne pourra être découplée.

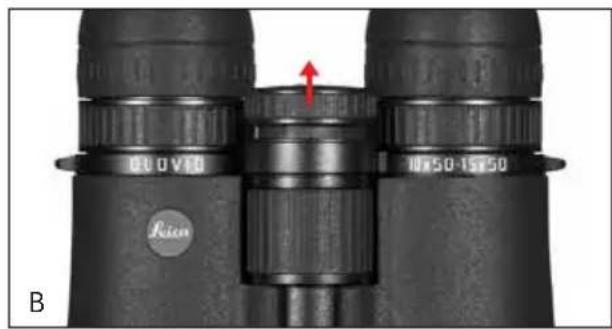

Procédez ensuite au réglage de la netteté optimale pour le tube gauche en faisant tourner la bague de réglage dioptrique. Pour enregistrer la valeur sélectionnée, pressez la bague de réglage dioptrique vers le bas. Ce système permet de compenser des amétropies jusqu'à ±3 dioptries.

Ne modifiez pas le grossissement lorsque la bague de réglage dioptrique est découplée. La bague de réglage du grossissement de gauche est bloquée lorsque la bague de réglage dioptrique est découplée.

Lors d'une observation unilatérale via l'optique de gauche ou de droite, fermez l'œil opposé ou maintenez fermée, à l'avant sur l'objectif, la moitié correspondante des jumelles.

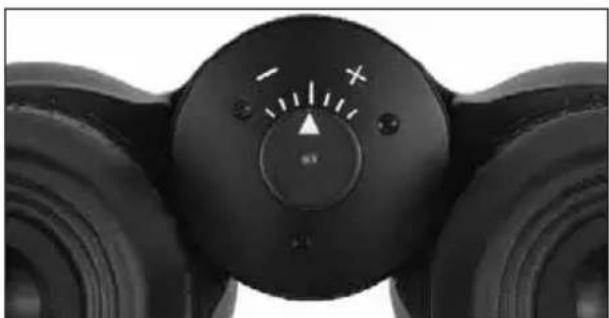

La graduation précise de la bague de réglage dioptrique permet de lire aisément la valeur de réglage sélectionnée.

Caractéristiques techniques

	LEICA DUOVID 8+12x42 LEICA DUOVID	10+15x50
Grossissement: 8x/12x 10x/15x
Diamètre de l'objectif: 42mm 50mm
Pupille de sortie: avec grossissement 8x: 5,25mm, avec grossissement 10x: 5,00mm,avec grossissement 12x: 3,5mm avec grossissement 15x: 3,3 mm
Indice crépusculaire: avec grossissement 8x: 18,33, avec grossissement 10x: 22,36,avec grossissement 12x: 22,45 avec grossissement 15x: 27,39
Clarté géométrique: avec grossissement 8x: 27,56, avec grossissement 10x: 25,00,avec grossissement 12x: 12,25 avec grossissement 15x: 11,1
Champ visuell:	avec grossissement 8x: 118m à unedistance de 1.000m, en degrés: 6,7°,avec grossissement 12x: 90m à unedistance de 1.000m, en degrés: 5,1°	avec grossissement 10x: 92m à unedistance de 1.000m, en degrés: 5,3°,avec grossissement 15x: 70m à unedistance de 1.000m, en degrés: 4,0°,
Limite de mise au point sur lesobjets rapprochés:	3,50m, extension de -4,5 dioptriesau-delà de ∞	3,80m, extension de -4,5 dioptriesau-delà de ∞
Réglage du grossissement:	réglage individuel pour chaque oculaire
Correction dioptrique:	±3 dioptries, extension de -4,5 dioptries, le réglage demeure conservé lors d'un changement de grossissement (ADCTM – Automatic Diopter Compensation)
Distance interpupillaire:	réglable entre 56 et 74mm
Type de prisme:	en toit
Revêtement de correction de phasesur les prismes:	oui, P40
Température de fonctionnement:	-25°C à 55°C
Température de stockage:	-40°C à 85°C
Etanchéité à l'eau:	étanche à l'eau sous pression jusqu'à 0,5 bar = 5m de profondeur,volume d'azote afin d'empêcher la formation de buée quelle que soit la situation
Matériau du boîtier:	aluminium coulé sous pression avec gainage total en caoutchouc,ergonomique et offrant une bonne prise en main
Dimensions (L1 x H2 x E1):	120 x 157 x 67mm	126 x 195 x 67mm
Poids:	1045 g	1250 g

1 Pour une distance interpupillaire de 65 mm. 2 Avec œilletons rétractés.

Leica Académie

Les différents stages proposent aux participants un programme complet sur la technique photographique et de nombreux conseils sur la pratique du Leica et la fascination à l'utilisation des produits Leica.

Leica Camera AG

Leica Akademie

Oskar-Barnack-Str. 11 / D-35606 Solms

Tél. : [phone]

Fax : [phone]

e-mail : [e-mail]

Leica sur Internet

Des informations d'actualité concernant le matériel, les nouveautés, les activités et la société Leica elle-même sont à votre disposition sur notre page d'accueil Internet à l'adresse : http://www.leica-camera.com

Service d'information Leica

Le service d'information Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le service client de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la carte de garantie) se tiennent à votre disposition. Veuillez consulter votre centre-conseil Leica.

Leica Camera AG

Service de réparation

Oskar-Barnack-Str. 11 / D-35606 Solms

Tél. : [phone]

Fax : [phone]

e-mail : [e-mail]
