Duovid - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles à grossissement variable
Marque	Leica
Modèles disponibles	Duovid 8+12x42, Duovid 10+15x50
Grossissements	8x/12x (modèle 42 mm) ou 10x/15x (modèle 50 mm)
Diamètre de l'objectif	42 mm ou 50 mm selon le modèle
Pupille de sortie	8x: 5,25 mm; 12x: 3,5 mm (modèle 42) / 10x: 5,0 mm; 15x: 3,3 mm (modèle 50)
Champ visuel à 1000 m	8x: 118 m; 12x: 90 m (modèle 42) / 10x: 92 m; 15x: 70 m (modèle 50)
Limite de mise au point (objet proche)	3,50 m (modèle 42) / 3,80 m (modèle 50)
Distance interpupillaire réglable	56 à 74 mm
Correction dioptrique	±3 dioptries, avec compensation automatique (ADC™) lors du changement de grossissement
Type de prisme	Prismes en toit avec revêtement de correction de phase (P40)
Étanchéité	Étanche à l'eau sous pression jusqu'à 5 m de profondeur
Remplissage d'azote	Oui, anti-buée
Matériau du boîtier	Aluminium coulé sous pression avec gainage caoutchouc
Dimensions (L x H x P)	Modèle 42: 120 x 157 x 67 mm; Modèle 50: 126 x 195 x 67 mm
Poids	Modèle 42: 1045 g; Modèle 50: 1250 g
Température de fonctionnement	-25°C à +55°C
Température de stockage	-40°C à +85°C
Accessoires inclus	Courroie, sacoche en cuir Nappa, bouchons de protection des oculaires (pour modèle 50: adaptateur trépied)
Entretien	Nettoyage à l'eau claire pour les salissures ; retirer les œilletons pour un nettoyage en profondeur
Sécurité	Ne pas observer le soleil ou toute source lumineuse intense pour éviter les lésions oculaires

FOIRE AUX QUESTIONS - Duovid LEICA

Comment régler la correction dioptrique sur les jumelles Leica Duovid ?

Pour régler la correction dioptrique, commencez par faire la mise au point pour l'œil droit avec la molette centrale. Tirez ensuite sur la bague de réglage dioptrique (située à gauche) pour la déverrouiller, puis tournez-la jusqu'à obtenir une image nette pour l'œil gauche. Enfin, enfoncez la bague pour verrouiller le réglage. La valeur sélectionnée est affichée sur la graduation. Veillez à ce que la bague de grossissement de gauche soit en position finale (8x, 12x ou 10x, 15x) avant de déverrouiller la dioptrie.

Comment changer le grossissement sur les Duovid ?

Tournez les bagues rotatives situées sous les œilletons. Les deux bagues doivent être placées en position finale (cran d'arrêt) pour garantir un grossissement identique dans les deux yeux et permettre la compensation dioptrique automatique. Des positions intermédiaires sont possibles mais déconseillées.

Puis-je utiliser les jumelles avec des lunettes de vue ?

Oui. Pour une observation avec lunettes, rétractez les œilletons (position b). Sans lunettes, déployez-les en tournant dans le sens inverse des aiguilles d'une montre (position a). Les œilletons s'encliquettent en position.

Comment nettoyer les jumelles Leica Duovid ?

Retirez d'abord les grosses saletés avec un pinceau ou en soufflant. Pour les traces de doigts, embuez légèrement la surface et essuyez avec un chiffon doux en coton. Si les jumelles sont très sales, vous pouvez les rincer sous l'eau du robinet. Veillez à ce que les deux moitiés de la molette centrale soient couplées pour éviter l'entrée d'eau. En cas d'eau salée, rincez à l'eau douce.

Les jumelles sont-elles étanches ?

Oui, elles sont étanches à l'eau sous pression jusqu'à 5 mètres de profondeur. Le boîtier est rempli d'azote pour éviter la buée, ce qui les rend adaptées aux conditions extérieures difficiles.

Comment attacher la courroie ?

Passez la courroie dans les œillets prévus sur le boîtier (repère n°5). Pour la sacoche, ouvrez le rabat supérieur en défaisant les boutons-pression et enfilez la courroie dans les fentes latérales.

Quelle est la distance minimale de mise au point ?

Pour le modèle 8+12x42, la limite de mise au point est de 3,50 mètres ; pour le 10+15x50, elle est de 3,80 mètres. Au-delà de l'infini, l'extension est de -4,5 dioptries.

Puis-je utiliser un trépied avec ces jumelles ?

Oui. Un adaptateur de trépied avec filetage 1/4" est disponible. Il est inclus dans le kit pour le modèle 10+15x50. Il permet une observation stable et prolongée sans risque d'endommager la jumelle.

Comment régler la distance interpupillaire ?

Écartez ou rapprochez les deux tubes autour de l'axe articulé jusqu'à ce que les deux champs de vision se superposent en un seul cercle lumineux. La plage de réglage est de 56 à 74 mm.

Quelles sont les précautions de sécurité importantes ?

N'observez jamais le soleil ou toute source lumineuse intense avec les jumelles, car cela peut brûler la rétine. L'appareil n'est pas adapté à l'observation directe du soleil.

MODE D'EMPLOI Duovid LEICA

Le nom Leica est dans le monde entier synonyme du summum de qualité optique, de mécanique de haute précision extrêmement fiable et de longévité légendaire.

Nous vous souhaitons beaucoup de plaisir et une grande réussite avec vos nouvelles jumelles Leica Duovid. Les caractéristiques optiques exceptionnelles et le grossissement variable vous permettront d'adapter ces jumelles aisément maniables aux différentes situations d'observation.

De manière à utiliser correctement ce nouvel instrument, nous vous recommandons dans un premier temps de lire la présente notice d'utilisation.

Désignation des éléments

1. OEilletons

Position a: déployés pour une observation sans lunettes de vue

Position b: rétractés pour une observation avec lunettes de vue

1. Bagues rotatives de la sélection du grossissement avec marquage indexé
2. Bagues fixes avec marques de repère pour les deux grossissements
3. Bague de réglage dioptrique à verrouillage
4. Œillets pour la courroie

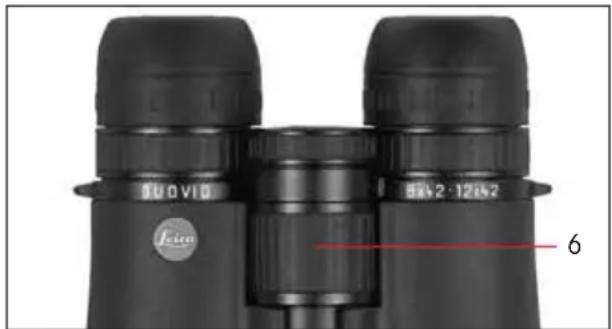

5. Molette de mise au point centrale
6. Axe articulé pour le réglage de la distance inter-pupillaire

Table des matières

Avant-propos 23

Désignation des éléments 23

Possibilités d'application..... 25

Attache de la courroie 25

Montage du bouchon de protection

Des oculaires 25

Entretien/Nettoyage 26

Adaptateur de trépied..... 26

Sacoche 26

Réglage des œilletons..... 27

Réglage de la distance interpupillaire..... 28

Réglage du grossissement 28

Réglage de la netteté/Correction dioptrique.. 29

Caractéristiques techniques..... 32

Leica Académie.... 33

Leica sur Internet 33

Service d'information Leica 33

Leica Customer Service 33

Avertissement

De même manière qu'avec tout type de jumelles, évitez, avec votre Leica Duovid, d'observer des sources lumineuses intenses afin d'éviter de brûler la rétine de vos yeux.

Possibilités d'application

Les Leica Duovid sont des jumelles puissantes à deux grossissements. Le grossissement plus modeste permet d'obtenir une image claire et homogène avec un grand champ visuel et une forte profondeur de champ. Le grossissement plus fort permet d'obtenir un excellent rendu des détails dans le cas d'objets fortement éloignés ou à la lumière du crépuscule. La répartition équilibrée du poids et la parfaite ergonomie fournissent une étonnante homogénéité de l'image malgré le fort grossissement.

Le boîtier des jumelles Leica Duovid est un boîtier hermétique en aluminium coulé sous pression et rempli d'azote. Il est par conséquent également adapté aux rudes conditions d'une utilisation en extérieur. Il ne craint pas non plus l'humidité – il est parfaitement étanche jusqu'à 5 m de profondeur et l'optique intérieure ne s'embue pas.

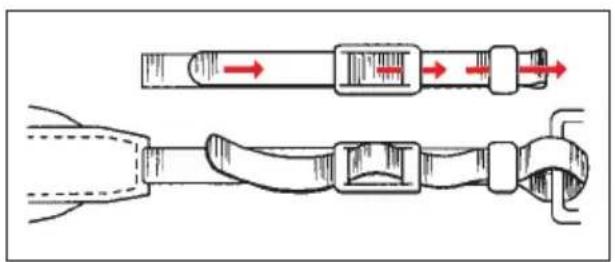

Attache de la courroie

Montage du bouchon de protection des oculaires

Le bouchon de protection des oculaires se coiffe sur les œilletons. Sa fixation s'effectue sur la courroie.

Entretien/nettoyage

Un entretien spécial n'est pas nécessaire. De grosses particules de saletés, comme p. ex. des grains de sable, doivent être enlevées au moyen d'un pinceau ou en soufflant dessus. Des empreintes digitales ou autres sur l'objectif ou les lentilles des oculaires, s'enlèvent en embuant prudemment la surface du verre débarrassée de toute poussière, et en essuyant avec un chiffon doux en coton. Si la jumelle est fortement salie, spécialement au niveau des œillères coulissantes, le nettoyage de la jumelle peut être effectué en la tenant sous le jet d'eau du robinet. Si la jumelle a reçu de l'eau salée, il suffit de la rincer à l'eau douce du robinet. Pour éviter que de l'eau entre dans la mécanique, il faut que les deux moitiés de la molette centrale soient couplées.

Adaptateur de trépied

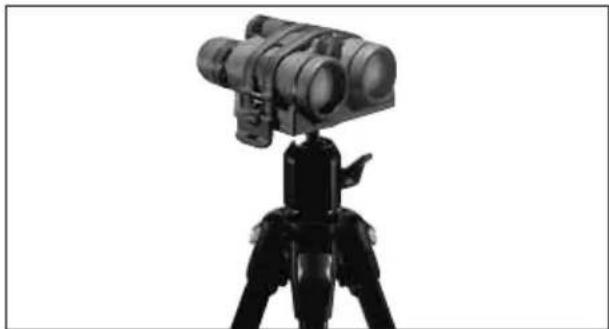

L'adaptateur fonctionnel de trépied avec filetage 1/4" pour toutes les jumelles Duovid permet une observation prolongée commode et exempte de vibration, sans danger d'abîmer la jumelle. Avec le Leica Duovid 10+15x50 il fait déjà partie de l'équipement.

Sacoche

La sacoche en cuir Nappa souple, qui fait partie de l'équipement standard, possède sur les côtés deux fentes permettant d'y faire passer la courroie. Pour y enfiler la courroie de la jumelle, il suffit d'ouvrir le rabat supérieur de la sacoche en séparant auparavant les boutons-pression.

Réglage des œilletons

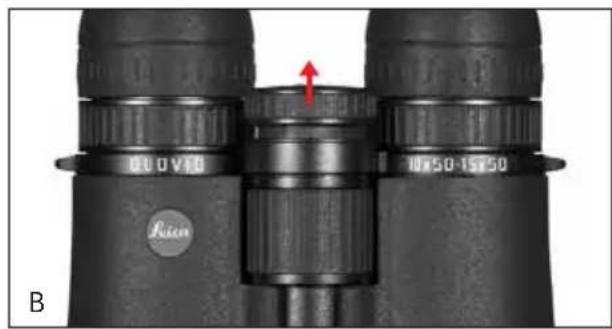

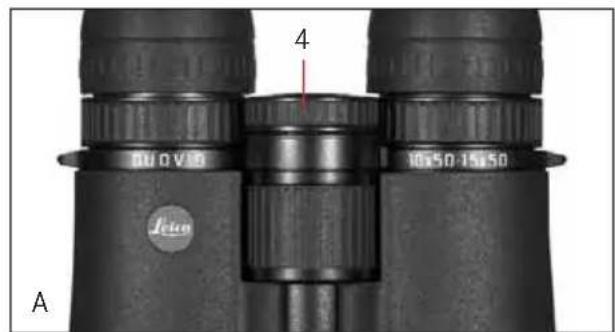

Les œilletons (1) se règlent aisément par rotation et s'encliquètent fixement dans la position souhaitée. Il est également possible de les retirer totalement afin de procéder à un nettoyage minutieux.

Ils doivent demeurer en position rétractée pour une observation avec lunettes de vue (image A) et être déployés par rotation dans le sens inverse des aiguilles d'une montre pour une observation.

rotation sans lunettes de vue. Deux positions sont disponibles en vue d'une adaptation optimale (image B, C).

Si les oculaires sont fortement encrassés, nous vous recommandons de retirer les œilletons afin de procéder à un nettoyage (image D). Pour cela, il suffit, une fois qu'ils sont totalement déployés, de les faire légèrement tourner dans le sens des aiguilles d'une montre en exerçant une faible traction.

Réglage de la distance interpupillaire

L'écartement pupillaire individuel est à régler en écartant ou en rapprochant les deux tubes autour de l'axe d'articulation (7). Les champs de vision à droite et à gauche doivent se confondre en une image circulaire unique.

Réglage du grossissement

Les Leica Duovid offrent la possibilité à l'utilisateur de choisir entre deux grossissements. La sélection du grossissement s'effectue via les bagues rotatives (2) situées au-dessous des deux œilletons. Pour cela, les deux bagues doivent se situer en position finale.

Remarques:

Des positions intermédiaires sont possibles, certes, mais un grossissement identique au sein des deux systèmes optiques n'est alors plus garanti. De plus, la transmission automatique du réglage dioptrique (ADC™ – Automatic Diopter Compensation, voir également le paragraphe suivant «Réglage de la netteté/Correction dioptrique») ne peut s'effectuer que dans les deux positions finales. Les réglages incorrects peuvent rapidement entraîner une forte sollicitation oculaire et une certaine fatigue.

Etant donné que la bague de gauche est couplée au réglage dioptrique automatique, son maniement est légèrement plus dur que celui de la bague de droite.

Réglage de la netteté/correction dioptrique

Le réglage de la netteté sur des objets situés à différentes distances s'effectue sur les Leica Duovid avec la bague de mise au point centrale (6).

Remarque:

Le réglage de la netteté des Leica Duovid demeure conservé après un changement de grossissement. Dans la pratique, il se peut cependant qu'un léger réajustement soit nécessaire. Et ce, particulièrement si vous passez du plus faible au plus fort grossissement. Motif : la plus forte profondeur de champ dans le cas d'un grossissement plus faible, qui rend souvent la mise au point légèrement plus imprécise, et la capacité de l'œil à s'accommoder à cette situation.

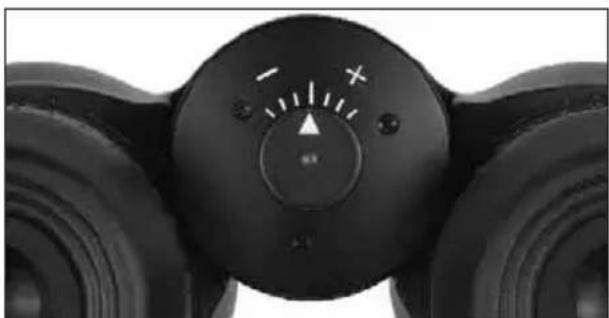

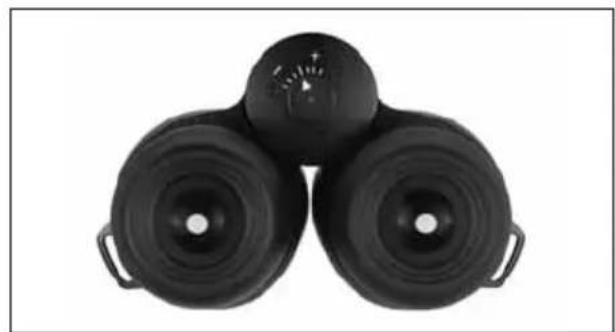

La compensation d'une amétropie individuelle dans le cas d'une observation sans lunettes de vue s'effectue à l'aide de la bague de réglage dioptrique (4) qui est verrouillée en temps normal (Image A). Procédez dans un premier temps au réglage de la netteté pour le tube droit avec la bague de mise au point centrale. Découplez ensuite la bague de réglage dioptrique en tirant sur celle-ci (Image B).

Si la bague de réglage du grossissement de gauche ne se trouve pas en position finale, c.-à-d. sur 8x ou 12x/10x ou 15x, la bague de réglage dioptrique sera bloquée et ne pourra être découverte.

Procédez ensuite au réglage de la netteté optimale pour le tube gauche en faisant tourner la bague de réglage dioptrique. Pour enregistrer la valeur sélectionnée, pressez la bague de réglage dioptrique vers le bas. Ce système permet de compenser des amétropies jusqu'à ±3 dioptries.

Ne modifiez pas le grossissement lorsque la bague de réglage dioptrique est découplée. La bague de réglage du grossissement de gauche est bloquée lorsque la bague de réglage dioptrique est découplée.

Lors d'une observation unilatérale via l'optique de gauche ou de droite, fermez l'œil opposé ou maintenez fermée, à l'avant sur l'objectif, la moitié correspondante des jumelles.

La graduation précise de la bague de réglage dioptrique permet de lire aisément la valeur de réglage sélectionnée.

Caractéristiques techniques

	LEICA DUOVID 8+12x42 LEICA DUOVID	10+15x50
Grossissement: 8x/12x 10x/15x
Diamètre de l'objectif: 42mm 50mm
Pupille de sortie: avec grossissement 8x: 5,25mm, avec grossissement 10x: 5,00mm,avec grossissement 12x: 3,5mm avec grossissement 15x: 3,3 mm
Indice crépusculaire: avec grossissement 8x: 18,33, avec grossissement 10x: 22,36,avec grossissement 12x: 22,45 avec grossissement 15x: 27,39
Clarté géométrique: avec grossissement 8x: 27,56, avec grossissement 10x: 25,00,avec grossissement 12x: 12,25 avec grossissement 15x: 11,1
Champ visuell:	avec grossissement 8x: 118m à unedistance de 1.000m, en degrés: 6,7°,avec grossissement 12x: 90m à unedistance de 1.000m, en degrés: 5,1°	avec grossissement 10x: 92m à unedistance de 1.000m, en degrés: 5,3°,avec grossissement 15x: 70m à unedistance de 1.000m, en degrés: 4,0°,
Limite de mise au point sur lesobjets rapprochés:	3,50m, extension de -4,5 dioptriesau-delà de ∞	3,80m, extension de -4,5 dioptriesau-delà de ∞
Réglage du grossissement:	réglage individuel pour chaque oculaire
Correction dioptrique:	±3 dioptries, extension de -4,5 dioptries, le réglage demeure conservé lors d'un changement de grossissement (ADCTM – Automatic Diopter Compensation)
Distance interpupillaire:	réglable entre 56 et 74mm
Type de prisme:	en toit
Revêtement de correction de phasesur les prismes:	oui, P40
Température de fonctionnement:	-25°C à 55°C
Température de stockage:	-40°C à 85°C
Etanchéité à l'eau:	étanche à l'eau sous pression jusqu'à 0,5 bar = 5m de profondeur,volume d'azote afin d'empêcher la formation de buée quelle que soit la situation
Matériau du boîtier:	aluminium coulé sous pression avec gainage total en caoutchouc,ergonomique et offrant une bonne prise en main
Dimensions (L1 x H2 x E1):	120 x 157 x 67mm	126 x 195 x 67mm
Poids:	1045 g	1250 g

Pour une distance interpupillaire de 65mm. Avec œilletons rétractés.
