Soort product	Verrekijker met variabele vergroting
Merk	Leica
Beschikbare modellen	Duovid 8+12x42, Duovid 10+15x50
Vergrotingen	8x/12x (model 42 mm) of 10x/15x (model 50 mm)
Objectiefdiameter	42 mm of 50 mm afhankelijk van het model
Uittredepupil	8x: 5,25 mm; 12x: 3,5 mm (model 42) / 10x: 5,0 mm; 15x: 3,3 mm (model 50)
Gezichtsveld op 1000 m	8x: 118 m; 12x: 90 m (model 42) / 10x: 92 m; 15x: 70 m (model 50)
Dichtbijinstelgrens (dichtbij object)	3,50 m (model 42) / 3,80 m (model 50)
Instelbare pupillenafstand	56 tot 74 mm
Dioptriecompensatie	±3 dioptrieën, met automatische compensatie (ADC™) bij het wisselen van vergroting
Prismatype	Dakprisma's met fasecorrectiecoating (P40)
Waterdichtheid	Waterdicht tot 5 m diepte
Stikstofvulling	Ja, anti-beslag
Behuizingsmateriaal	Aluminium gegoten onder druk met rubber bekleding
Afmetingen (L x H x D)	Model 42: 120 x 157 x 67 mm; Model 50: 126 x 195 x 67 mm
Gewicht	Model 42: 1045 g; Model 50: 1250 g
Bedrijfstemperatuur	-25°C tot +55°C
Opslagtemperatuur	-40°C tot +85°C
Inbegrepen accessoires	Draagriem, tas van nappaleer, oculairbeschermers (voor model 50: statiefadapter)
Onderhoud	Reiniging met helder water voor vuil; verwijder oogkappen voor grondige reiniging
Veiligheid	Kijk nooit naar de zon of een intense lichtbron om oogletsel te voorkomen

Veelgestelde vragen - Duovid LEICA

Hoe stel ik de dioptriecompensatie in op de Leica Duovid verrekijker?

Om de dioptriecompensatie in te stellen, begin met scherpstellen voor het rechteroog met de centrale scherpstelknop. Trek vervolgens aan de dioptrie-instelring (links) om deze te ontgrendelen en draai deze totdat het beeld voor het linkeroog scherp is. Druk ten slotte de ring in om de instelling te vergrendelen. De geselecteerde waarde wordt op de schaalverdeling weergegeven. Zorg ervoor dat de linker vergrotingsring in de eindpositie staat (8x, 12x of 10x, 15x) voordat u de dioptrie ontgrendelt.

Hoe verander ik de vergroting op de Duovid?

Draai aan de draaibare ringen onder de oogkappen. Beide ringen moeten in de eindpositie (stop) worden gezet om een gelijke vergroting in beide ogen te garanderen en automatische dioptriecompensatie mogelijk te maken. Tussenstanden zijn mogelijk maar worden afgeraden.

Kan ik de verrekijker met een bril gebruiken?

Ja. Voor observatie met een bril, trekt u de oogkappen in (positie b). Zonder bril draait u ze tegen de klok in uit (positie a). De oogkappen klikken op hun plaats.

Hoe reinig ik de Leica Duovid verrekijker?

Verwijder eerst grof vuil met een kwast of door weg te blazen. Voor vingerafdrukken, beadem de oppervlakte licht en wrijf het af met een zachte katoenen doek. Als de verrekijker erg vuil is, kunt u deze onder stromend kraanwater afspoelen. Zorg ervoor dat beide helften van de centrale scherpstelknop gekoppeld zijn om waterinsijpeling te voorkomen. Bij zout water, naspoelen met zoet water.

Zijn de verrekijkers waterdicht?

Ja, ze zijn waterdicht tot een diepte van 5 meter. De behuizing is gevuld met stikstof om beslaan te voorkomen, waardoor ze geschikt zijn voor zware buitenomstandigheden.

Hoe bevestig ik de draagriem?

Steek de riem door de daarvoor bestemde ogen op de behuizing (markering nr. 5). Voor de tas, open de bovenklep door de drukknopen los te maken en rijg de riem door de zijkantsleuven.

Wat is de minimale scherpstelafstand?

Voor het model 8+12x42 is de dichtbijinstelgrens 3,50 meter; voor de 10+15x50 is deze 3,80 meter. Voorbij oneindig is de verlenging -4,5 dioptrieën.

Kan ik een statief gebruiken met deze verrekijker?

Ja. Een statiefadapter met 1/4" schroefdraad is verkrijgbaar. Deze is inbegrepen in de set voor het model 10+15x50. Het zorgt voor stabiele en langdurige observatie zonder risico op beschadiging van de verrekijker.

Hoe stel ik de pupillenafstand in?

Beweeg de twee buizen uit elkaar of naar elkaar toe rond de scharnieras totdat de twee gezichtsvelden overlappen in één lichtcirkel. Het instelbereik is 56 tot 74 mm.

Wat zijn belangrijke veiligheidsmaatregelen?

Kijk nooit met de verrekijker naar de zon of een andere intense lichtbron, omdat dit het netvlies kan verbranden. Het apparaat is niet geschikt voor directe observatie van de zon.

GEBRUIKSAANWIJZING Duovid LEICA

Notice d'utilisation, Gebruiksaanwijzing,

De naam Leica staat wereldwijd voor hoogste optische kwaliteit, voor fijnmechanische precisie bij uiterste betrouwbaarheid en voor een lange levensduur.

Met uw nieuwe Leica Duovid wensen wij u daarom viel plezier en succes. De uitstekende optische eigenschappen en de variabele vergroting maken het u mogelijk, deze handzame verrekijker aan verschillende observatiesituaties aan te passen.

Om deze goed te kunnen gebruiken, adviseren wij u eerst deze handleiding te lezen.

Benaming van de onderdelen

1. Oculair-oogschelpen
   Stand a: volledig uitgedraaid voor observatie zonder bril
   Stand b: ingedraaid voor observatie met bril
2. Draairingen voor de keuze van vergroting met index-markeringen
3. Vaststaande ringen met markeringen voor de beide vergrotingen
4. Vergrendelbare dioptiering
5. Ogen voor draagriem
6. Ring voor centrale focussering
7. Scharnieras voor instelling van de oogafstand

Inhoudsopgave

Voorwoord 34

Benaming van de onderdelen 34

Toepassingsmogelijkheden 36

Aanbrengen van de draagriem ..... 36

Aanbrengen van het oculair-beschermdeksel .. 36

Onderhoud/Reiniging 37

Statiefadapter 37

Paraattas 37

Instellen van de oogschelpen 38

Instellen van de oogafstand 39

Instellen van de vergroting 39

Instellen van de scherpte/

dioptrie-compensatie 40

Leica op Internet 44

Leica informatiedienst 44

Leica Customer Service 44

Waarschuwing

Voorkom, zoals bij elke verrekijker, het direct kijken met uw Leica Duovid in scherpe licht-bronnen om oogletsel te voorkomen.

Toepassingsmogelijkheden

De Leica Duovid is een verrekijker met grote prestaties en twee vergrotingsfactoren die naar keuze kunnen worden gebruikt. Bij een geringere vergroting is een helder, rustig beeld met groot gezichtsveld en grote scherptediepte ter beschikking. De sterkere vergroting biedt voor ver verwijderde objecten en in de schemering een uitstekende herkenbaarheid van details.

Ondanks de aanzienlijke vergroting resulteren vooral de uitgebalanceerde gewichtsverdeling en de perfecte ergonomie samen in een verbazingwekkend rustig beeld.

De Leica Duovid bezit een hermetisch afgesloten, met stikstof gevulde, behuizing van gegoten aluminium. Deze is daarom ook geschikt voor het ruige outdoor gebruik. Daarbij hoeft geen rekening te worden gehouden met water – tot een diepte van 5 m onder water is de kijker absoluut dicht en het inwendige optiek beslaat niet.

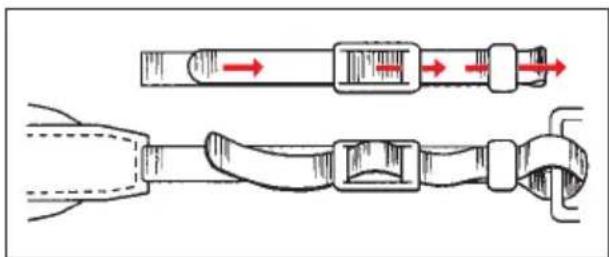

Aanbrengen van de draagriem

Aanbrengen van het oculair-beschermdeksel

De oculairbeschermdeksel wordt over de oog- schelpen geschoven. De bevestiging geschiedt op de draagriem.

Onderhoud/Reiniging

Bijzonder onderhoud is niet nodig. Grove vuildeeltjes, zoals bijv. zand, moeten met een fijine penseel verwijderd of weggeblazen worden. Daarbij moeten de twee knophelften gekoppeld zijn. Vingerafdrukken etc. op objectief- en oculairenzen kunnen met een zachte, schone zeem of een stofvrije doek afgeveegd worden. Bij sterke-re vervuiling, bijv. van de oculairschuifhulzen, kan de verrekijker afgespoeld worden onder stromend water om hem schoon te maken. Ook pekelwater moet afgespoeld worden. In de middeninstelschroef binnengedrongen vocht (zichtbaar in het schaalvenster) droogt het snelst op als de knophelften ontkoppeld zijn.

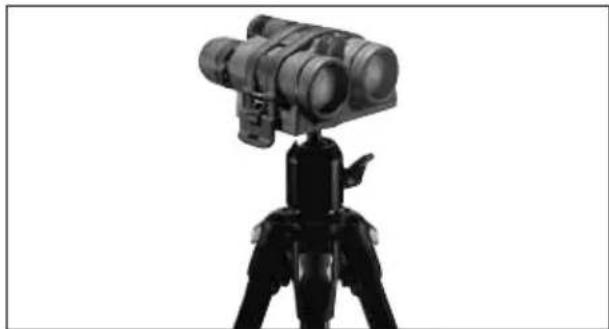

Deze praktische statiefadapter is uitgerust met een ^1/_4 " schroefdraad voor alle Duovid modellen en garandeert een langdurige schokvrije observatie. In het geval van de Leica Duovid 10+15x50 wordt de adapter standaard meegeleverd.

Paraattas

De meegeleverde paraattas van zacht nappaleer zorgt dat de verrekijker niet vuil wordt. Om de draagriem van de verrekijker er door te kunnen steken is er aan de bovenkant van de tas een klep met drukknop aangebracht.

Instellen van de oogschelpen

De oculair-oogschelpen (1) zijn door draaien eenvoudig te verstellen en klikken betrouwbaar in de gekozen posities. Voor grondige reiniging kunnen ze ook helemaal worden verwijderd.

Voor observatie met bril (Figuur A) blijven ze in de geheel ingedraaide stand. Voor observatie zonder bril worden ze door draaien tegen de

richting van de wijzers van de klok uitgedraaid.

Voor optimale aanpassing staan twee posities ter beschikking (Figuur B, C).

Als de oculairs sterk zijn vervuild, wordt geadviseerd de oogschelpen voor reiniging te verwijderen (Figuur D). Hiertoe worden ze uit de geheel uitgedraaide positie onder lichte druk met de wijzers van de klok mee iets teruggedraaid.

Instellen van de oogafstand

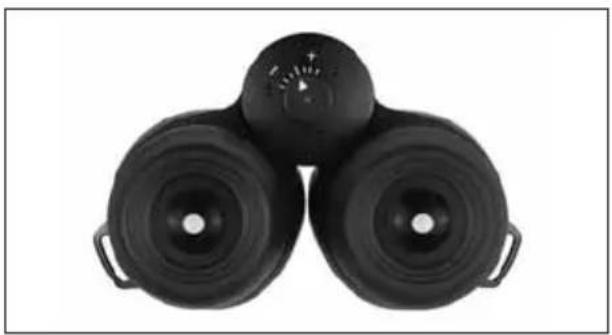

Door de verrekijker om de scharnieras te buigen wordt de individuele ogenafstand ingesteld.

Rechter en linker gezichtsveld moeten daarbij tot een cirkelrond beeld versmelten.

Instellen van de vergroting

De Leica Duovid biedt de gebruiker keus tussen de twee vergrotinge. De omschakeling vindt plaats met de draairingen (2) onder de beide oculair-oogschelpen. Hiervoor moeten beide ringen altijd volledig in de betreffende eindstanden worden gedraaid.

Opmerking:

Tussenstanden zijn weliswaar mogelijk, maar hierbij is een gelijke vergroting in beide optische systemen niet gegarandeerd. Bovendien vindt de automatische overdracht van de dioptrie-instelling (ADC™ – Automatic Diopter Compensation, zie ook het volgende gedeelte "Instellen van de scherpte/compensatie van oogafwijkingen") alleen in beide eindstanden plaats. Foutieve instellingen kunnen daarom snel tot belasting van de ogen en vermoeidheid leiden.

Omdat de linker ring aan de automatische diop-trie-instelling is gekoppeld, loopt deze iets zwaar-der dan de rechter.

Instellen van de scherpte/dioptrie-compensatie

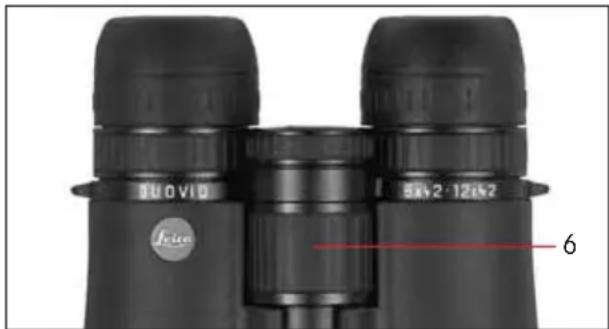

De instelling van de scherpte voor verschillende ver verwijderde objecten vindt bij de Leica Duovid plaats met de ring voor centrale focussering (6).

Opmerking:

De scherpte-instelling van de Leica Duovid blijft ook na het omschakelen van de vergroting behouden. In de praktijk kan iets nastellen noodzakelijk zijn. Dit is voornamelijk het geval wanneer men overschakelt naar een sterkere vergroting na te hebben scherpgesteld met een kleine vergroting. Reden: De grotere scherptediepte bij geringere vergroting, die vaak tot een iets minder precieze focussering leidt, en het accommodatievermogen van de ogen.

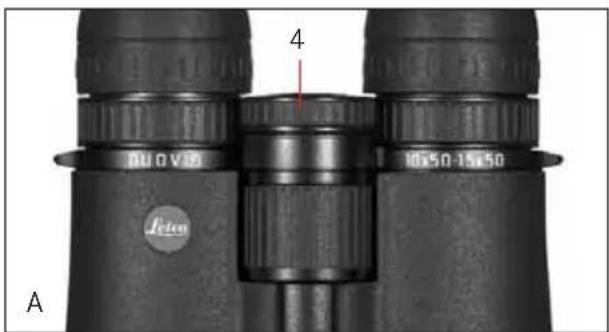

De compensatie van een individuele gezichtsafwijking voor observatie zonder bril wordt met de dioptiering (4) gerealiseerd, die normaal gesproken vergrendeld is. (Figuur A). Eerst wordt met de centrale focussering de rechter kijker op een object scherp gesteld. Daarna wordt de dioptiering door trekken ontkoppeld. (Figuur B).

Wanneer de linker instelring voor vergroting zich niet in de eindstand bevindt, d.w.z. bij 8x of 12x/10x of 15x, is de dioptiering geblokkeerd en kan niet worden ontkoppeld.

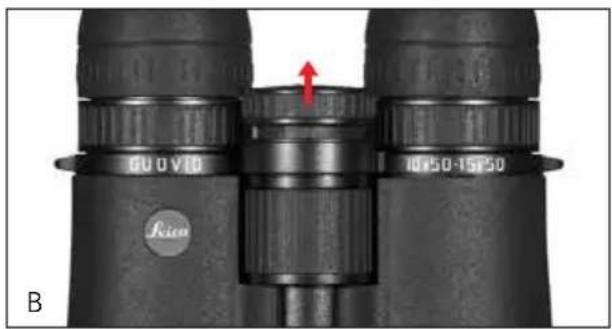

Vervolgens wordt met de dioptiering door verdraaien voor de linker kijker op optimale scherpte ingesteld. Door de dioptiering naar beneden te drukken, wordt de ingestelde waarde opgeslagen. Gezichtsafwijkingen-verschillen zijn op deze wijze tot ±3 dioptrieën te compenseren.

Verander de vergroting niet bij ontkoppelde dioptiering. De linker ring voor het wijzigen van de vergroting is bij ontkoppelde dioptiering geblokkeerd.

Bij het eenzijdig links of rechts kijken, moet het andere oog worden dichtgeknepen of de betreffende helft van de verrekijker aan de voorzijde van het objectief worden dichtgehouden.

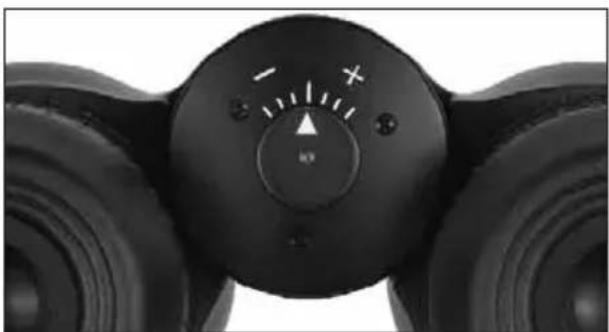

De ingestelde waarde is gemakkelijk op de nauw- keurige schaal van de dioptiering af te lezen.

Technische gegevens

	LEICA DUOVID 8+12x42 LEICA DUOVID 10+15x50
Vergroting: 8-/12-voudig 10-/15-voudig
Diameter objectief: 42mm 50mm
Uitgangspupil: bij 8-voudige vergroting: 5	25mm, bij 10-voudige vergroting: 5,00mm,bij 12-voudige vergroting: 3,5mm bij 15-voudige vergroting: 3,3mm
Schemeringsgetal: bij 8-voudige vergroting	18,33, bij 10-voudige vergroting: 22,36,bij 12-voudige vergroting: 22,45 bij 15-voudige vergroting: 27,39
Geometrische lichtsterkte:	bij 8-voudige vergroting: 27,56,bij 12-voudige vergroting: 12,25	bij 10-voudige vergroting: 25,00,bij 15-voudige vergroting: 11,1
Gezichtsveld:	bij 8-voudige vergroting: 118m op1.000m afstand, in graden: 6,7^ ,bij 12-voudige vergroting: 90m op bij 1.000m afstand, in graden: 5,1^	bij 10-voudige vergroting: 92m op1.000m afstand, in graden: 5,3^ ,15-voudige vergroting: 70m op1.000m afstand, in graden: 4,0^
Instelgrens dichtbij:	3,50m, -4,5 dptr. Oneindig via	3,80m, -4,5 dptr. Oneindig via
Instellen van de vergroting:	omschakeling individueel oculair
Dioptrie-compensatie:	± 3 dioptrieën, -4,5 dioptrieën oneindig, instelling blijft bij omschakelingvergroting behouden (ADCTM – Automatic Diopter Compensation)
Pupillenafstand:	van 56–74mm instelbaar
Prismasoort:	nok
Fasencorrectiecoating op de prisma’s:	ja, P40
Gebruikstemperatuur:	-25°C tot 55°C
Opslagtemperatuur:	-40°C tot 85°C
Waterdichtheid:	drukwaterdicht tot 0,5bar = 5m onder water, stikstofvulling tegen beslaan inelke situatie
Materiaal behuizing:	gegoten aluminium, volledig in polyurethan gevat, ergonomisch en stevige grip
Maaten ( B^1 × H^2 × D^1 ):	120 x 157 x 67mm	126 x 195 x 67mm
Gewicht:	1045g	1250g

^1 Bij pupillenafstand 65mm
^2 Bij ingedraaide oogschelpen

Leica Academie

Op de verschillende seminars krijgt de deelnemer in een op de praktijk georiënteerde, moderne vorm informatie over de waardenwereld van Leica en de fascinatie van de vakkundige omgang met de Leica producten. De inhoud is op de gebruikgeoriënteerd en biedt een massa inspiratie, informatie en advies voor de praktijk. Leica Camera AG

Leica Akademie

Oskar-Barnack-Str. 11/D 35606 Solms

Tel: [phone]

Fax: [phone]

e-mail: [e-mail]

Leica op Internet

Actuele informatie over producten, wetenswaardigheden, evenementen en de onderneming Leica krijgt u op onze homepage op Internet onder: http://www.leica-camera.com

Leica informatiedienst

Technische vragen over het Leica-programma worden schriftelijk, telefonisch of per e-mail beantwoord door Leica Informations-Service.

Leica Camera AG

Voor het onderhoud van uw Leica-uitrusting alsmede in geval van schade kunt u gebruik maken van de Customer Service van Leica Camera AG of een nationale vertegenwoordiging van Leica (voor adressenlijst zie garantiebewijs). Wendt u zich tot een erkende Leica-speciaalzaak (in Duitsland: Leica Repräsentanz).

Leica Camera AG

Reparatur-Service

Oskar-Barnack-Str. 11/D 35606 Solms

Tel: [phone]

Fax: [phone]

e-mail: [e-mail]
