Tipo de producto	Binoculares de aumento variable
Marca	Leica
Modelos disponibles	Duovid 8+12x42, Duovid 10+15x50
Aumentos	8x/12x (modelo 42 mm) o 10x/15x (modelo 50 mm)
Diámetro del objetivo	42 mm o 50 mm según el modelo
Pupila de salida	8x: 5,25 mm; 12x: 3,5 mm (modelo 42) / 10x: 5,0 mm; 15x: 3,3 mm (modelo 50)
Campo visual a 1000 m	8x: 118 m; 12x: 90 m (modelo 42) / 10x: 92 m; 15x: 70 m (modelo 50)
Límite de enfoque (objeto cercano)	3,50 m (modelo 42) / 3,80 m (modelo 50)
Distancia interpupilar ajustable	56 a 74 mm
Corrección dióptrica	±3 dioptrías, con compensación automática (ADC™) al cambiar de aumento
Tipo de prisma	Prismas de techo con recubrimiento de corrección de fase (P40)
Impermeabilidad	Estanco al agua a presión hasta 5 m de profundidad
Llenado de nitrógeno	Sí, antivaho
Material del cuerpo	Aluminio fundido a presión con recubrimiento de goma
Dimensiones (L x A x P)	Modelo 42: 120 x 157 x 67 mm; Modelo 50: 126 x 195 x 67 mm
Peso	Modelo 42: 1045 g; Modelo 50: 1250 g
Temperatura de funcionamiento	-25°C a +55°C
Temperatura de almacenamiento	-40°C a +85°C
Accesorios incluidos	Correa, funda de cuero Nappa, tapas protectoras de oculares (para modelo 50: adaptador de trípode)
Mantenimiento	Limpieza con agua clara para la suciedad; retirar las virolas oculares para una limpieza profunda
Seguridad	No observar el sol ni ninguna fuente de luz intensa para evitar lesiones oculares

Preguntas frecuentes - Duovid LEICA

¿Cómo ajustar la corrección dióptrica en los binoculares Leica Duovid?

Para ajustar la corrección dióptrica, comience por enfocar el ojo derecho con la rueda central. Luego, tire del anillo de ajuste dióptrico (ubicado a la izquierda) para desbloquearlo, y gírelo hasta obtener una imagen nítida para el ojo izquierdo. Finalmente, presione el anillo para bloquear el ajuste. El valor seleccionado se muestra en la graduación. Asegúrese de que el anillo de aumento izquierdo esté en la posición final (8x, 12x o 10x, 15x) antes de desbloquear la dioptría.

¿Cómo cambiar el aumento en los Duovid?

Gire los anillos rotativos ubicados debajo de las virolas oculares. Ambos anillos deben colocarse en la posición final (tope) para garantizar un aumento idéntico en ambos ojos y permitir la compensación dióptrica automática. Las posiciones intermedias son posibles pero no recomendadas.

¿Puedo usar los binoculares con gafas graduadas?

Sí. Para observar con gafas, retraiga las virolas oculares (posición b). Sin gafas, despliéguelas girando en sentido antihorario (posición a). Las virolas se enclavan en posición.

¿Cómo limpiar los binoculares Leica Duovid?

Primero retire la suciedad grande con un cepillo o soplando. Para las huellas dactilares, empañe ligeramente la superficie y limpie con un paño suave de algodón. Si los binoculares están muy sucios, puede enjuagarlos bajo el grifo. Asegúrese de que las dos mitades de la rueda central estén acopladas para evitar la entrada de agua. En caso de agua salada, enjuague con agua dulce.

¿Los binoculares son impermeables?

Sí, son estancos al agua a presión hasta 5 metros de profundidad. El cuerpo está lleno de nitrógeno para evitar la condensación, lo que los hace adecuados para condiciones exteriores adversas.

¿Cómo colocar la correa?

Pase la correa por las anillas previstas en el cuerpo (referencia n.º 5). Para la funda, abra la solapa superior desabrochando los botones a presión y pase la correa por las ranuras laterales.

¿Cuál es la distancia mínima de enfoque?

Para el modelo 8+12x42, el límite de enfoque es de 3,50 metros; para el 10+15x50, es de 3,80 metros. Más allá del infinito, la extensión es de -4,5 dioptrías.

¿Puedo usar un trípode con estos binoculares?

Sí. Hay disponible un adaptador de trípode con rosca de 1/4". Está incluido en el kit para el modelo 10+15x50. Permite una observación estable y prolongada sin riesgo de dañar el binocular.

¿Cómo ajustar la distancia interpupilar?

Separe o acerque los dos tubos alrededor del eje articulado hasta que los dos campos de visión se superpongan en un solo círculo luminoso. El rango de ajuste es de 56 a 74 mm.

¿Cuáles son las precauciones de seguridad importantes?

Nunca observe el sol ni ninguna fuente de luz intensa con los binoculares, ya que esto puede quemar la retina. El aparato no es adecuado para la observación directa del sol.

MANUAL DE USUARIO Duovid LEICA

El nombre de Leica garantiza en todo el mundo la mayor calidad óptica y una mecánica de precisión de gran fiabilidad y larga duración.

Deseamos que disfruten y tengan mucho éxito con su nuevo Leica Duovid.

Las excepcionales características ópticas y el aumento variable le permite adaptar estos manejables anteojos a diferentes situaciones de observación.

Le recomendamos la lectura detenida de estas instrucciones para que pueda utilizarlos correctamente.

Denominación de los componentes

1. Anteojeras para ocular
   Posición a: desenroscada para la observación sin gafas
   Posición b: enroscada para la observación con gafas
2. Anillos giratorios para la elección de aumento con marca de índice
3. Anillos fijos con marcas para los aumentos
4. Anillo de dioptrías enclavable
5. Corchetes para correas portadoras
6. Anillo de enfoque central
7. Eje de articulación para el ajuste de las distancia del ojo

Contenido

Prólogo 56

Denominación de los componentes ..... 56

Posibilidades de aplicación ..... 58

Colocación de la correa ..... 58

Colocación de la tapa protectora del ocular . . . 58

Cuidado/Limpieza 59

Adaptador de trípode 59

Bolso 59

Ajuste de las anteojeras 60

Ajuste de la distancia del ojo ..... 61

Ajuste del aumento 61

Ajuste del enfoque/

Compensación de dioptrías .....62

Datos técnicos 65

Academia Leica 66

Leica en Internet 66

Servicio de información Leica ..... 66

Customer Service Leica 66

Nota de advertencia

Como con cualquier prismático, evite mirar directamente fuentes de luz intensa con sus Leica Duovid, para no sufrir lesiones en los ojos.

Posibilidades de aplicación

Los Leica Duovid son anteojos de lato rendimiento con dos aumentos que se pueden seleccionar según las necesidades. El aumento menor se dispone de una imagen clara y tranquila con un amplio campo visual y una elevada profundidad de enfoque. El aumento mayor se ofrece una excelente percepción de los detalles en objetos muy lejanos y en el crepúsculo. En particular, la distribución equilibrada del peso y la perfecta ergonomía permiten conjuntamente un reposo sorprendente de la imagen a pesar del elevado aumento.

El Leica Duovid posee una carcasa de aluminio fundida a presión herméticamente impermeable y llena de nitrógeno. Por ello, también es apropiado para la ruda aplicación en el exterior. No es necesario que se tenga una consideración especial a la humedad – es absolutamente impermeable hasta una profundidad de 5 m y la óptica situada en el interior no se empañía.

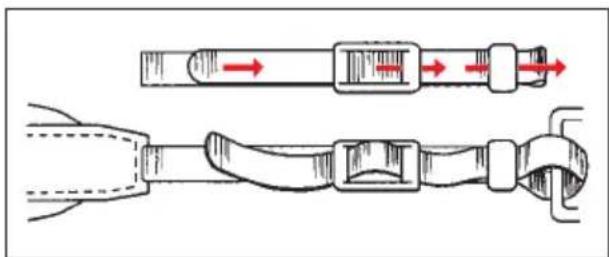

Colocación de la correa

Colocación de la tapa protectora del ocular

La tapa protectora del ocular se solapa sobre las anteojeras. La fijación tiene lugar en la correa portadora.

Cuidado/Limpieza

No se requieren cuidados especiales. Las partículas de suciedad grandes, como por ejemplo la arena, se deben limpiar con un pincel de cerdas finas o soplando. Para ello tienen que estar acopladas las dos mitades del botón. Si las lentes del objetivo o del ocular están sucias de huellas dactilares o similares, se pueden limpiar con uns gamuza suave y limpia o con un paño que no tenga polvo. Si, por ejemplo, los (manguitos corredizos del ocular) oculares corredizos están muy sucios, los prismáticos se pueden limpiar enjuagándolos con agua corriente. También se tiene que aclarar el agua salada.

La humedad que penetre en el mando central de enfoque (visible en la ventana de la escala), se seca mejor si están desacopladas las dos mitadas del botón.

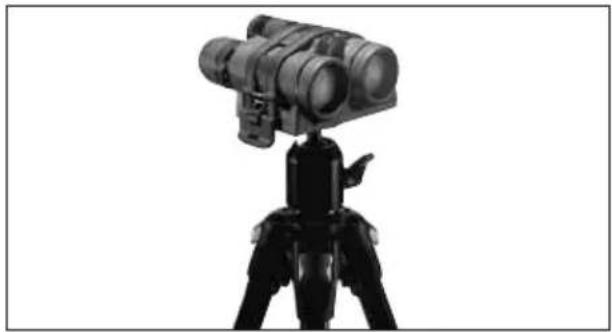

Este práctico adaptador de trípode está equipado con una rosca de 14 " para todos los modelos Duovid, y permite una visión estable durante largos períodos. En el caso del Leica Duovid 10+15x50 está incluido en la entrega del pedido.

Bolso

El bolso suministrado de napa suave protege a los prismáticos de la suciedad. Para hacer pasar la correa de los prismáticos, en el extremo superior del bolso hay prevista una tapa con botones a presión.

Ajuste de las anteojeras

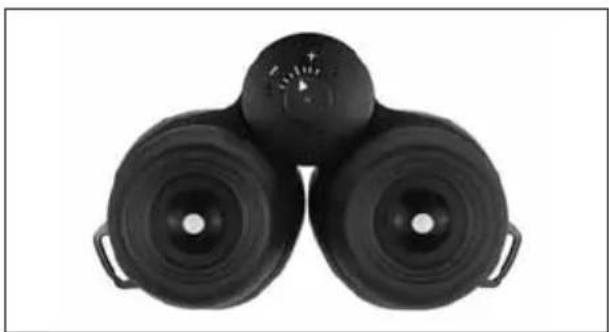

Las anteojeras oculares (1) se pueden ajustar simplemente girándolas y encastrándolas de forma segura en las posiciones seleccionadas. Para efectuar una limpieza a fondo se pueden retirar por completo. Para la observación con gafas (figura A) permanecerán en la posición totalmente enroscada. Para la observación sin gafas se desenroscan

mediante un giro en el sentido contrario al de las agujas del reloj. Hay disponibles dos posiciones para una adaptación óptima (figura B, C).

Si los oculares están muy sucios, se recomienda retirar las anteojeras para la limpieza (figura D). Para ello, éstas se giran (hacia atrás) un poco desde la posición totalmente desenroscada aplicando una ligera tracción.

Ajuste de la distancia del ojo

La distancia interocular individual se ajusta doblando los prismáticos en torno al eje articulado (7). El campo visual derecho e izquierdo tienen que fundirse en una imagen circular.

Ajuste del aumento

El Leica Duovid le ofrece al usuario la posibilidad de elección entre dos tipos de aumentos. El cambio tiene lugar con los anillos giratorios (2) situados por debajo de las dos anteojeras del ocular. Para ello, ambos anillos deben girarse siempre por completo hasta las posiciones finales correspondientes.

Notas:

Son posibles las posiciones intermedias, sin embargo no puede garantizarse un aumento idéntico en los dos sistemas ópticos. Además, la transmisión automática del ajuste de las dioptrías (ADC™ – Automatic Diopter Compensation, ver también en el apartado siguiente «Ajuste del enfoque/Compensación de las dioptrías») tiene lugar únicamente en las dos posiciones finales. Por este motivo, unos ajustes incorrectos pueden producir rápidamente una sobrecarga de los ojos y, consiguientemente, pueden provocar fatiga.

Ya que el anillo izquierdo está acoplado con el ajuste automático de las dioptrías gira con una insignificantemente mayor dificultad que el derecho.

Ajuste del enfoque/Compensación de dioptrías

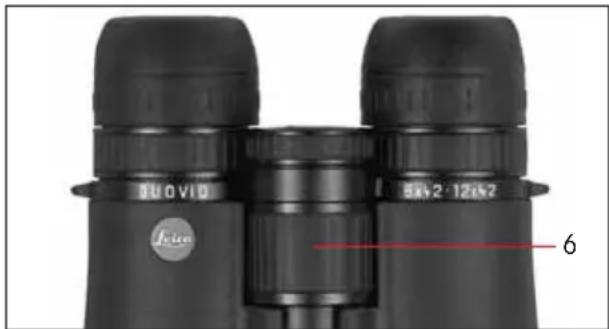

El ajuste del enfoque sobre objetos situados a diferentes distancias tiene lugar en el Leica Duovid con el anillo de enfoque central (6).

Nota:

El ajuste del enfoque del Leica Duovid se mantiene también tras el cambio de los aumentos. En la práctica puede ser necesario, no obstante, un reajuste insignificante. Esto es especialmente acertado cuando se cambia a un aumento mayor una vez enfocado con un aumento inferior. La razón: La mayor profundidad de enfoque con un aumento menor, que a menudo produce un enfoque un poco menos exacto, y la capacidad de acomodación de los ojos.

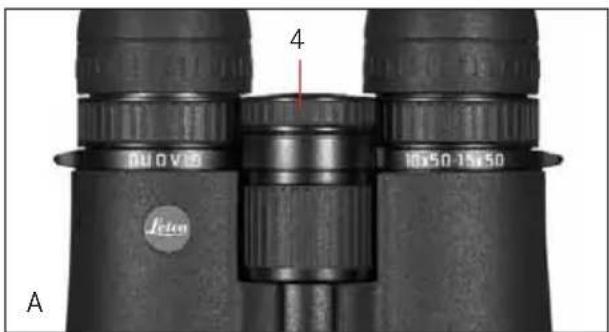

La compensación de una visión incorrecta individual para la observación sin gafas es llevada a cabo por el anillo de dioptrías (4) que, normalmente, está bloqueado (figura a). En primer lugar se enfoca nítidamente sobre un objeto con el anillo de enfoque central para el tubo derecho. Después se desacopla el anillo de dioptrías tirando de él (figura b).

Si el anillo izquierdo de ajuste del aumento no se encuentra en una posición final, es decir, en 8x ó 12x/10x ó 15x, el anillo de dioptrías está bloqueado y no puede ser desacoplado.

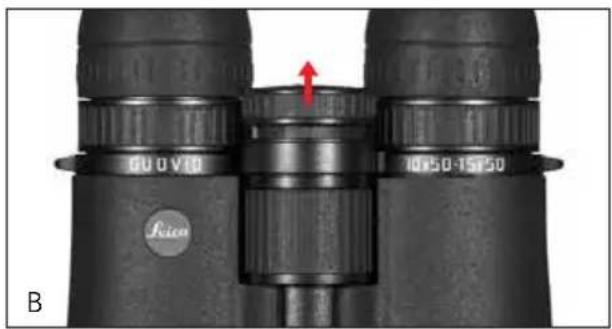

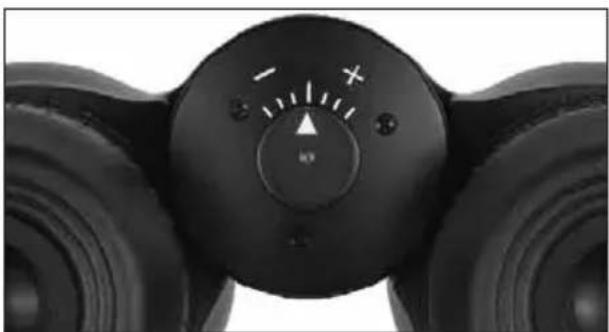

A continuación, en el anillo de dioptrías se ajustará el enfoque óptimo girándolo para el tubo izquierdo. Al presionar hacia abajo el anillo de las dioptrías queda almacenado el valor enfocado. Des este modo se pueden compensar diferencias de visión incorrecta de hasta ±3 dioptrías.

No ajuste los aumentos estando desacoplado el anillo de dioptrías. El anillo izquierdo para el ajuste de los aumentos se encuentra bloqueado cuando el anillo de dioptrías está desacoplado.

Para vistas parciales unilaterales a izquierda o derecha debería cerrarse el ojo del otro lado correspondiente, o simplemente debería permanecer cerrada la correspondiente mitad de los anteojos en la parte delantera del objetivo. El valor ajustado respectivamente se puede leer cómodamente en la escala precisa que se encuentra en el anillo de dioptrías.

Datos técnicos

	LEICA DUOVID 8+12x42 LEICA DUOVID 10+15x50
Aumentos: 8/12 10/15
Diámetro del objetivo: 42mm 50mm
Pupila de salida: para 8 aumentos:	5,25mm, para 10 aumentos: 5,00mm,para 12 aumentos: 3,5mm para 15 aumentos:	3,3mm
Índice: para 8 aumentos: 18,33, para	10 aumentos: 22,36,para 12 aumentos: 22,45 para 15 aumentos:	27,39
Luminosidad geométrica: para 8 aumentos:	27,56, para 10 aumentos: 25,00,para 12 aumentos: 12,25 para 15 aumentos:	11,1
Campo visual:	para 8 aumentos: 118 m a una distancia de 1.000m, en grados: 6,7°,para 12 aumentos: 90m a una distancia de 1.000m, en grados: 5,1°	para 10 aumentos: 92 m a una distancia de 1.000m, en grados: 5,3°,para 15 aumentos: 70m a una distancia de 1.000m, en grados: 4,0°
Límite de enfoque a corta distancia:	3,50 m, -4,5 dptr de carrera excesiva sobre ∞	3,80 m, -4,5 dptr de carrera excesiva sobre ∞
Ajuste de aumentos:	Cambio a monocular
Compensación de dioptrías:	±3 dioptrías, -4,5 dioptrías de carrera excesiva, el ajuste se conserva al cambiar los aumentos (ADCTM – Automatic Diopter Compensation)
Distancia pupilar:	ajustable a 56–74mm
Clase de prisma:	Triangular de crystal
Capa de corrección de fase en prismas:	si, P40
Temperatura de funcionamiento:	de -25°C a 55°C
Temperatura de almacenamiento:	de -40°C a 85°C
Impermeabilidad:	a prueba de agua a presión hasta 0,5bares = 5 m de profundidad en el agua, carga de nitrógeno para ausencia de empañamiento en cualquier situación
Material de la carcasa:	aluminio fundido a presión, con armadura de goma completa, ergonómica y de fácil agarre
Dimensiones (A1 x A2 x F1):	120 x 157 x 67mm	126 x 195 x 67mm
Peso:	1045 g	1250 g

1 Con una distancia de los ojos de 65mm
^2 Con anteojeras de ocular enroscadas
