Tipo de producto	Prismáticos
Marca	Leica
Modelo	Noctivid 8x42
Aumento	8x
Diámetro del objetivo	42 mm
Pupila de salida	5,25 mm
Índice crepuscular	18,33
Transmisión de luz	92%
Campo de visión a 1000 m	135 m
Distancia mínima de enfoque	Aproximadamente 1,80 m
Compensación dióptrica	± 4 dpt / -5 dpt
Ocular para usuarios de gafas	Sí
Copa ocular	Ajustable y extraíble, 4 posiciones
Distancia interpupilar ajustable	56 - 74 mm
Enfoque	Interno mediante rueda central
Temperatura de funcionamiento	-25°C a 55°C
Temperatura de almacenamiento	-40°C a 85°C
Impermeabilidad	Hasta 5 m de profundidad
Dimensiones (L x A x P)	124 x 59 x 153 mm
Peso	Aproximadamente 853 g
Material del cuerpo	Magnesio estanco lleno de nitrógeno
Mantenimiento y limpieza	Agua corriente, paño suave, evitar alcohol
Seguridad	No mirar al sol, no utilizar al caminar
Piezas de repuesto	Disponibles a través del SAT Leica (copas oculares, tapas, correa)
Contenido del embalaje	Prismáticos, correa, estuche, tapas, paño, manual, garantía, certificado

Preguntas frecuentes - Noctivid 8x42 LEICA

¿Cómo ajustar la distancia interpupilar?

Doble los prismáticos a la altura de la bisagra hasta que los campos visuales izquierdo y derecho formen una imagen circular única.

¿Cómo limpiar las lentes?

Elimine primero las partículas gruesas con un cepillo o soplando. Luego use un paño suave que no suelte pelusa. Para suciedad persistente, enjuague con agua corriente. Nunca use alcohol ni disolventes químicos.

¿Cómo usar la compensación dióptrica?

Primero enfoque con el ojo izquierdo, luego tire de la rueda central hacia el ocular. Ajuste la nitidez con el ojo derecho, luego presione la rueda para bloquear. El valor queda memorizado.

¿Qué hacer si la imagen no es circular?

Verifique la distancia interpupilar (ajuste la bisagra), la posición de las copas oculares (extendidas para sin gafas, retraídas para con gafas) y asegúrese de que ambas copas estén en la misma posición.

¿Los prismáticos son impermeables?

Sí, los Noctivid 8x42 son impermeables hasta 5 metros de profundidad y están llenos de nitrógeno para evitar el empañamiento.

¿Puedo usar los prismáticos con gafas?

Sí, las copas oculares son ajustables: para observación con gafas, deben estar en posición completamente atornillada (retraída).

¿Cómo montar las tapas de protección del objetivo?

Primero deslice los anillos adaptadores sobre los objetivos (la muesca orientada hacia los prismáticos), luego monte la tapa insertando la lengüeta en la abertura correspondiente.

¿Cuál es la garantía?

El manual menciona un certificado de garantía incluido. Para más detalles, contacte al servicio posventa de Leica o consulte el sitio www.leica-camera.com.

¿Cómo ajustar las copas oculares?

Gire las copas oculares para extenderlas o retraerlas. Encajan en tres posiciones para una adaptación óptima de la distancia pupilar. Para quitarlas, desenrosque completamente después de desbloquear el dispositivo anti-pérdida.

¿Dónde encontrar piezas de repuesto?

Contacte al servicio posventa de Leica o al importador de su país (dirección en el certificado de garantía). Las piezas como copas oculares, tapas y correa están disponibles.

MANUAL DE USUARIO Noctivid 8x42 LEICA

Ya sea para un curioso observador o para un observador experimentado de la naturaleza, con los productos ópticos de observación a distancia de Leica la visión se convierte en toda una experiencia. Le deseamos que disfrute y saque el máximo partido a sus nuevos prismáticos Noctivid de Leica. Para que pueda utilizarlos correctamente, le recomendamos que lea antes estas instrucciones.

ALCANCE DEL SUMINISTRO

• Prismáticos
• Correa de transporte
• Bolsa de transporte
• Tapa de protección ocular
• 2 tapas de protección del objetivo
• Paño de limpieza
• Instrucciones
• Tarjeta de garantía
• Certificado de ensayo

DENOMINACIÓN DE LOS COMPONENTES

1 Portaocular de goma
Posición: extendido para observación sin gafas
Posición: retraído para observación con gafas
2 Ojales para la correa de transporte
3 Rueda central de enfoque

ÍNDICE

Alcance del suministro....61

Denominación de los componentes......61

Opciones de uso....63

Colocación de la correa y de la tapa de protección del ocular....63

Montaje de la tapa de protección del objetivo .....63

Ajuste de los portaoculares de goma....64

Ajuste de la distancia de los ojos 65

Ajuste de la nitidez/compensación de dioptrías ..... 65

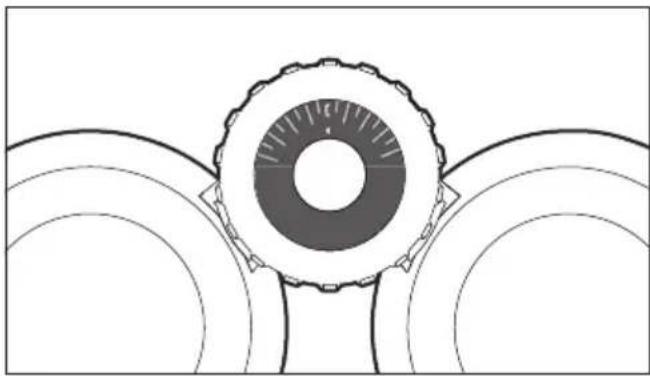

Detalles de escala....66

Cuidado/limpieza 67

Accesorios....68

Recambios....68

Fallos de funcionamiento y su solución....69

Datos técnicos....70

Direcciones del Servicio de Atención al Cliente de Leica 71

Advertencias

• Nunca mire al sol u otras fuentes de luz brillante con los prismáticos. ¡Peligro de lesiones oculares!
• Nunca mire a través de los prismáticos al caminar. ¡Peligro de tropezar con obstáculos que se han pasado por alto!

OPCIONES DE USO

Los prismáticos Noctivid tienen una carcasa de magnesio llena de nitrógeno, herméticamente cerrada. Gracias a ello pueden utilizarse al aire libre bajo condiciones extremas sin necesidad de preocuparse por la humedad. Los prismáticos Noctivid de Leica son resistentes al agua hasta una profundidad de 5 m. Gracias al llenado de nitrógeno, la óptica interna no se empañía.

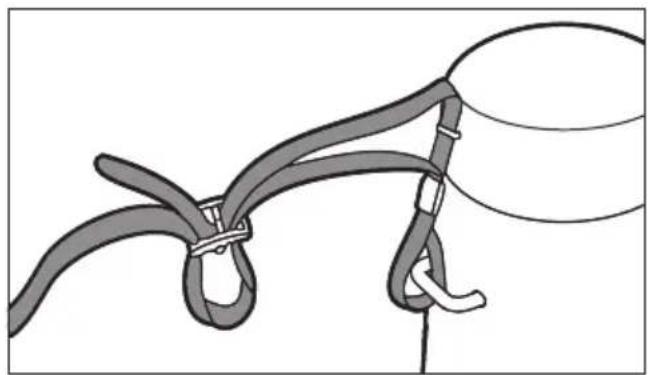

COLOCACIÓN DE LA CORREA Y DE LA TAPA DE PROTECCIÓN DEL OCULAR

Si desea fi jar la tapa del ocular a la correa, fi jarla al mismo tiempo que se coloca la correa de transporte en los prismáticos.

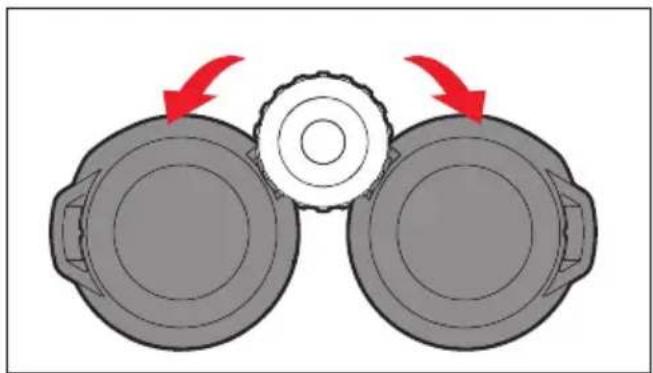

MONTAJE DE LA TAPA DE PROTECCIÓN DEL OBJETIVO

Para montar la cubierta protectora del objetivo, empuje primero los anillos adaptadores sobre el objetivo de los prismáticos. Asegúrese de que la hendidura del adaptador apunte hacia los prismáticos y se inserta en el puente inferior de los prismáticos. El anillo adaptador debe cerrar al ras con el revestimiento de goma de la parte delantera de los prismáticos. Monte ahora la tapa real, empujando la solapa extendida por el orifi cio correspondiente del anillo adaptador. Al cerrar la tapa de los prismáticos encaja en la carcasa del objetivo y lo cubre.

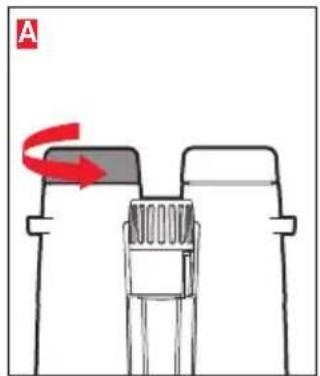

Los portaoculares de goma 1 se pueden ajustar fácilmente girándolos y encajándolos en la posición seleccionada. Para la limpieza a fondo de los oculares, también pueden quitarse por completo. Para la observación con gafas (imagen A), los portaoculares de goma se utilizan totalmente retraídos. Para la observación sin gafas, se extienden girando hacia la izquierda. Existen tres posiciones disponibles para el ajuste óptimo de la posición de la pupila (imagen B, C).

Si los oculares están muy sucios, se recomienda quitar los portaoculares de goma para limpiarlos (imagen D). Los oculares cuentan con una protección contra la pérdida. Para desbloquear estas protecciones, girarlas un poco más a la derecha de su posición totalmente extendida (imagen C). Entonces se giran por si mismas un poco hacia dentro. En esta posición es cuando se pueden extraer los portaoculares de goma (imagen D).

AJUSTE DE LA DISTANCIA DE LOS OJOS

La distancia individual de los ojos se ajusta doblando los prismáticos por el eje de articulación. El campo de visión de la derecha y de la izquierda debe fundirse en una imagen circular.

AJUSTE DE LA NITIDEZ/COMPENSACIÓN DE DIOPTRÍAS

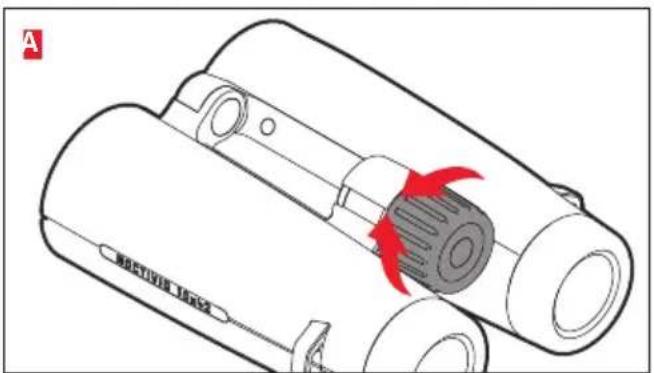

En los Leica Noctivid, la nitidez de los objetos situados a distintas distancias se ajusta con la rueda central de enfoque (imagen A). Para compensar defectos individuales de la visión para la observación sin gafas, extraiga ligeramente la rueda central de enfoque (imagen B página 66). El enfoque dióptrico está integrado en la rueda central de enfoque. Para ajustar las dioptrías, enfoque los prismáticos primero sólo con el ojo izquierdo sobre un objeto en concreto, el cual se utilizará también para el ojo derecho, procurando no cambiar la distancia hasta el mismo.

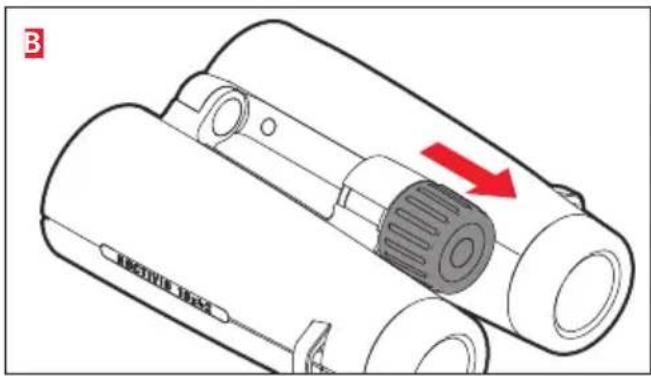

Desenclave ahora la rueda de enfoque tirando en la dirección del ocular (imagen B). Ahora enfoque el ojo derecho utilizando el mismo objeto de antes. Al presionar en dirección del objetivo, el enfoque de dioptrías se bloquea de nuevo, quedando ajustado para nuevas observaciones. Podrá leer su propio ajuste individual de dioptrías en la ventana en el botón de enfoque.

El valor individual de cada usuario determinado a través del ajuste de nitidez permanece asegurado mientras la rueda de enfoque está acoplada. Por tanto solamente es necesario determinarlo una vez. Cuando los prismáticos son utilizados por diferentes personas que cambian el ajuste de compensación de dioptrías, siempre es posible restablecerlo de forma individual por medio del ajuste de la escala determinado una sola vez. En el valor que se puede leer en la escala, la distancia entre dos líneas largas se corresponde a una dioptría aproximadamente de la diferencia de ametropía entre los ojos izquierdo y derecho.

CUIDADO/LIMPIEZA

Los prismáticos Leica Noctivid no necesitan cuidados especiales. Las partículas grandes de suciedad, como p.ej. arena, deben quitarse con un pincel o soplando. Las huellas de dedos y demás de las lentes del objetivo y el ocular pueden limpiarse con un paño sin polvo o con cuero suave y limpio. En caso de suciedad intensa, por ejemplo, en la funda giratoria del ocular, los prismáticos pueden limpiarse aclarando con agua corriente. El agua salada también debe lavarse. Las manchas de agua en el objetivo y las lentes del ocular se eliminan más fácilmente con un paño humedecido con agua. La humedad penetrada en la rueda central (visible en la ventanilla de escala) se seca más rápido si la rueda central de enfoque está desacoplada 3. No utilizar alcohol ni otros solventes químicos para la limpieza.

Atención

No ejerza presión al frotar la suciedad intensa de la superfi cie de la lente. Aunque el tratamiento antirrefl ejos es muy resistente a los roces, puede resultar dañado por la arena o los cristales de sal que se encuentren sobre la lente.

ACCESORIOS

En la página web de Leica Camera AG encontrará todos los detalles sobre la amplia gama de accesorios para sus prismáticos Noctivid-Prismáticos:

www.leica-camera.com

RECAMBIOS

Si necesita un recambio para sus prismáticos, por ejemplo, un portaocular de goma, una tapa o una correa, póngase en contacto con nuestro servicio postventa o con el representante de Leica en su país. Encontrará la lista de direcciones en la Tarjeta de Garantía.

FALLOS DE FUNCIONAMIENTO Y SU SOLUCIÓN

Error Causa Solución
Al mirar no se consigue una imagen circular.	a) Los prismáticos no están correctamente adaptados a la distancia personal de los ojos.	a) Corrija la distancia de los dos tubos de los prismáticos doblando el uno hacia el otro por su eje de articulación.
	b) La pupila del usuario no está en la pupila de salida de los prismáticos.	b) Corrija la posición de la cabeza, los ojos y los prismáticos.
	c) La posición de los portaoculares de goma no coincide con la distancia óptima de los ojos (ojo a ocular).	c) Corrija el ajuste: si lleva gafas, retraiga los portaoculares; si no lleva gafas, extienda los portao-culares.
	d) La posición de los portaoculares izquierdo y derecho es diferente.	d) Coloque ambos portaoculares en la misma posición.
Humedad en la ventanilla de la escala	Al limpiar con agua corriente, el botón de enfoque no estaba completamente acoplado.	Desacoplar la rueda de enfoque y dejar secar la humedad. No hay riesgo de daños.

DATOS TÉCNICOS

LEICA NOCTIVID 8 X 42 LEICA NOCTIVID 10 X 42
Aumento 8 x 10x
Diámetro del objetivo 42 mm 42 mm
Pupila de salida 5,25 mm 4,2 mm
Factor crepuscular 18,33 20,5
Transmisión de la luz 92% 92%
Ángulo visual subjetivo/ campo visual a 1.000 m	59,5°/ 135m	61°/ 112m
Posición de la pupila de salida 19 mm	19 mm
Distancia mínima de enfoque (a 0 dioptr.)	aprox.1,8 m	aprox. 1,8 m
Compensación de dioptrías / a ∞	± 4 dpt./-5dpt.	± 4 dpt./-5dpt.
Ocular para usuarios de gafas	sí	sí
portaocular de goma Ajustable y extraíble, con 4 etapas de bloqueo
Distancia ajustable de los ojos	56-74mm
Enfoque	Enfoque interno a través de rueda central
Función / temperatura de almacenamiento	-25°-55°/-40°-85°
Impermeabilidad al agua	Impermeable a una profundidad de agua de hasta 5 m
Dimensiones (ancho x alto x profundo)	124 x 59 x 153 mm
Peso	aprox. 853 g	aprox. 863 g

LEICA PRODUCT SUPPORT

Obtendrá respuesta a sus preguntas sobre aplicaciones del programa Leica dirigiéndose al Servicio de Información Leica por escrito, por teléfono o por correo electrónico:

Leica Camera AG

Teléfono: [phone] /-108

Telefax: [phone]

[e-mail] /

[e-mail]

LEICA CUSTOMER CARE

Para el mantenimiento de su equipo Leica, así como en caso de desperfectos o averías, está a su disposición el Customer Care de Leica Camera AG o el Servicio de reparaciones de una representación de Leica (encontrará la lista de direcciones en la Tarjeta de Garantía). Diríjase por favor a su proveedor autorizado de productos Leica.

Leica Camera AG

Customer Care

Am Leitz-Park 5

35578 Wetzlar

Germany

Teléfono: [phone]

Telefax: [phone]

[e-mail]
