Type de produit	Jumelles
Marque	Leica
Modèle	Noctivid 8x42
Grossissement	8x
Diamètre d'objectif	42 mm
Pupille de sortie	5,25 mm
Indice crépusculaire	18,33
Transmission de la lumière	92%
Champ de vision à 1000 m	135 m
Distance minimale de mise au point	Environ 1,80 m
Compensation dioptrique	± 4 dpt / -5 dpt
Oculaire pour porteur de lunettes	Oui
Bonnette	Réglable et amovible, 4 crans
Écartement des yeux réglable	56 - 74 mm
Mise au point	Interne par molette centrale
Température de fonctionnement	-25°C à 55°C
Température de stockage	-40°C à 85°C
Étanchéité	Jusqu'à 5 m de profondeur
Dimensions (L x H x P)	124 x 59 x 153 mm
Poids	Environ 853 g
Matériau du corps	Magnésium étanche rempli d'azote
Entretien et nettoyage	Eau courante, chiffon doux, éviter alcool
Sécurité	Ne pas regarder le soleil, ne pas utiliser en marchant
Pièces détachées	Disponibles via SAV Leica (bonnettes, capuchons, courroie)
Contenu de l'emballage	Jumelles, courroie, étui, capuchons, chiffon, notice, garantie, certificat

FOIRE AUX QUESTIONS - Noctivid 8x42 LEICA

Comment régler l'écartement des yeux ?

Pliez les jumelles au niveau de la charnière jusqu'à ce que les champs visuels gauche et droit forment une image circulaire unique.

Comment nettoyer les lentilles ?

Enlevez d'abord les particules grossières avec un pinceau ou en soufflant. Utilisez ensuite un chiffon doux non pelucheux. Pour les salissures tenaces, rincez à l'eau courante. N'utilisez jamais d'alcool ou de solvants chimiques.

Comment utiliser la compensation dioptrique ?

Faites d'abord la mise au point avec l'œil gauche, puis tirez la molette centrale vers l'oculaire. Ajustez la netteté avec l'œil droit, puis enfoncez la molette pour verrouiller. La valeur est mémorisée.

Que faire si l'image n'est pas ronde ?

Vérifiez l'écartement des yeux (ajustez la charnière), la position des bonnettes (sorties pour sans lunettes, rentrées pour avec lunettes) et assurez-vous que les deux bonnettes sont dans la même position.

Les jumelles sont-elles étanches ?

Oui, les Noctivid 8x42 sont étanches jusqu'à 5 mètres de profondeur et remplies d'azote pour éviter la buée.

Puis-je utiliser les jumelles avec des lunettes ?

Oui, les bonnettes d'oculaire sont réglables : pour une observation avec lunettes, elles doivent être en position complètement vissée (rentrée).

Comment monter les capuchons de protection d'objectif ?

Glissez d'abord les bagues adaptatrices sur les objectifs (réservation orientée vers les jumelles), puis montez le capuchon en insérant la languette dans l'ouverture correspondante.

Quelle est la garantie ?

La notice mentionne un bon de garantie inclus. Pour les détails, contactez le service après-vente Leica ou consultez le site www.leica-camera.com.

Comment régler les bonnettes d'oculaire ?

Tournez les bonnettes pour les sortir ou les rentrer. Elles s'emboîtent dans trois positions pour une adaptation optimale de la distance pupillaire. Pour les retirer, dévissez-les complètement après avoir débloqué le dispositif anti-perte.

Où trouver des pièces de rechange ?

Contactez le service après-vente Leica ou l'importateur de votre pays (adresse sur le bon de garantie). Les pièces comme bonnettes, capuchons et courroie sont disponibles.

MODE D'EMPLOI Noctivid 8x42 LEICA

Que vous soyez un simple observateur curieux ou un naturaliste chevronné, observer avec les produits de téléoptique Leica sera pour vous une expérience marquante.

Nous vous souhaitons beaucoup de plaisir et de réussite avec vos nouvelles jumelles Leica Noctivid. Afin que vous puissiez les utiliser correctement, nous vous recommandons de commencer par lire le présent mode d'emploi.

Équipements fournis

• Jumelles
• Courroie de port
• Étui fourre-tout
• Capuchons de protection d'oculaire
• 2 capuchons de protection d'objectif
• Chiffon
• Mode d'emploi
• Bon de garantie
• Certificat de contrôle

Désignation des pièces

1 Bonnettes d'oculaire Position : sortie pour observation sans lunettes Position : rentrée pour observation avec lunettes

2 Anneaux pour la sangle de transport

3 Mise au point centrale

TABLE des matières

Équipements fournis...25

Désignation des pièces 25

Possibilités d'utilisation....27

Mise en place de la courroie et du capuchon de protection de l'oculaire....27

Montage des capuchons de protection des objectifs....27

Réglage des bonnettes....28

Réglage de l'écartement des yeux....29

Mise au point / compensation dioptrique......29

Graduations 30

Entretien/Nettoyage....31

Accessoires....32

Pièces de rechange....32

Dysfonctionnements et solutions....33

Caractéristiques techniques....34

Adresses SAV Leica 35

Avertissements:

• Ne jamais regarder le soleil ou toute autre source de lumière vive avec les jumelles ! Cela pourrait provoquer des lésions oculaires.
• Ne jamais utiliser les jumelles en marchant ! Vous pourriez ne pas voir certains obstacles.

Possibilités d'utilisation

Les jumelles Leica Noctivid possèdent un corps en magnésium étanche rempli d'azote. Par conséquent, l'humidité ne pose pas de problèmes même lors de l'utilisation en plein air en conditions difficiles. Les jumelles Leica Noctivid sont étanches jusqu'à 5 m de profondeur. Grâce à l'atmosphère d'azote, la formation de buée est évitée à l'intérieur du système optique également.

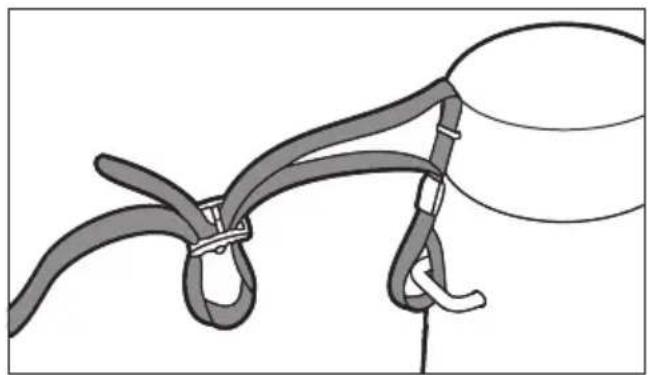

MISE EN PLACE DE LA COURROIE ET DU CAPUCHON DE PROTECTION DE L'OCULAIRE

Si vous désirez fixer les capuchons de protection d'oculaire sur la courroie, il faut le faire lors de la mise en place de la courroie sur les jumelles.

Montage des capuchons de protection des objectifs

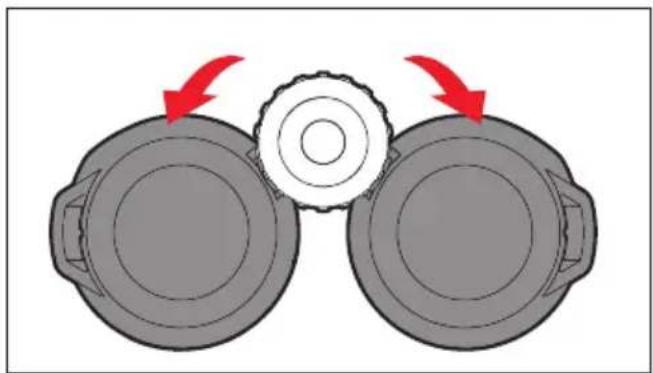

Pour monter le capuchon de protection des objectifs, glissez d'abord les bagues adaptatrices sur les objectifs des jumelles. Veillez à ce que la réservation de l'adaptateur soit orientée vers les jumelles et appliquée contre l'axe central de celles-ci. Sur le devant, la bague adaptatrice doit se trouver au même niveau que la gaine en caoutchouc des jumelles. Montez alors le capuchon lui-même en glissant la languette allongée dans l'ouverture correspondante de la bague adaptatrice. Le capuchon de jumelles se met en place lors de la fermeture dans le boîtier des objectifs et obture ceux-ci.

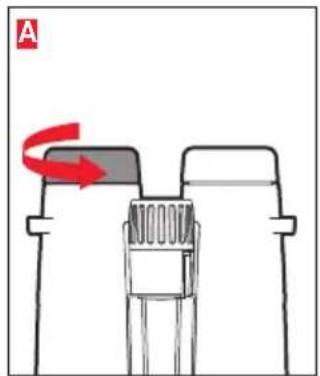

Vous pouvez régler aisément les bonnettes d'oculaire 1 en les faisant tourner; elles s'emboîtent dans la position choisie. Vous pouvez également les retirer pour un nettoyage soigneux. Pour une observation avec lunettes (figure A), elles doivent rester en position entièrement vissée. Pour une observation sans lunettes, il faut les dévisser en les faisant tourner dans le sens inverse des aiguilles d'une montre. Il existe trois positions pour une adaptation optimale de la position des pupilles (figures E, C).

Si les oculaires sont très sales, il est conseillé de retirer les bonnettes pour le nettoyage (figure D). Les oculaires sont munis d'un dispositif anti-perte. Pour le débloquer, il faut les faire tourner légèrement vers la droite après les avoir retirés au maximum (figure C). Ils se revissent alors légèrement. Dans cette position, il est possible de retirer les bonnettes (figure D).

Plier les jumelles au niveau de la charnière permet de personnaliser le réglage de l'écartement des yeux. La distance est correcte lorsque les champs visuels gauche et droit se fondent en une image circulaire.

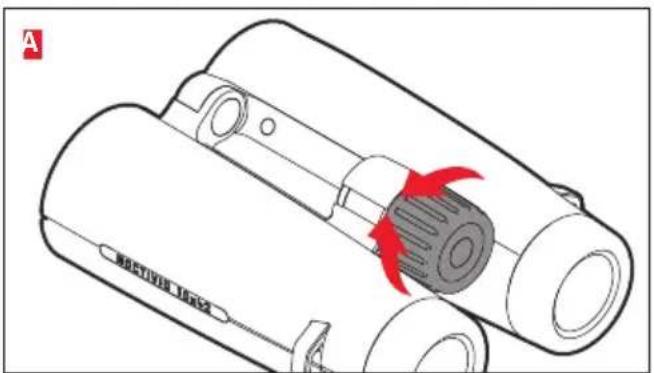

La mise au point des jumelles Leica Noctivid sur des objets situés à des distances différentes s'effectue à l'aide de la molette de mise au point centrale A. Pour compenser les troubles de la vue individuels lors de l'observation sans lunettes, tirer légèrement sur la mise au point centrale (figure E, page 30). La correction dioptrique est intégrée à la molette de mise au point. Pour régler les dioptries, faites d'abord la mise au point avec l'œil gauche sur un objet défini, mémorisez l'objet et ne modifiez pas votre position par rapport à cet objet.

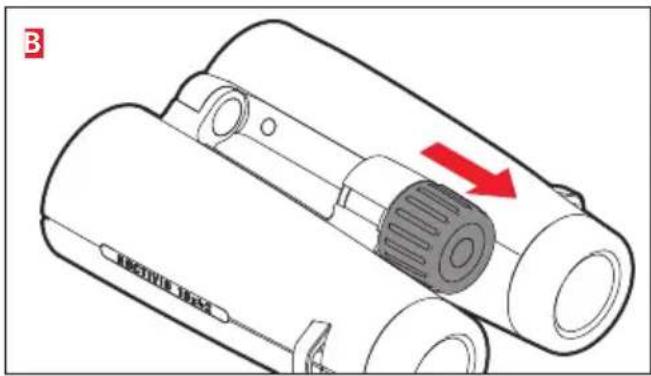

Bloquez alors la molette de mise au point en la tirant en direction de l'oculaire (figure). Faites la mise au point seulement avec l'œil droit sur le même objet comme auparavant. En appuyant en direction de l'objectif, la correction dioptrique s'enclenche et elle est alors en position bloquée pour d'autres observations. Vous pouvez consulter votre réglage individuel de correction dioptrique dans la fenêtre du bouton de mise au point.

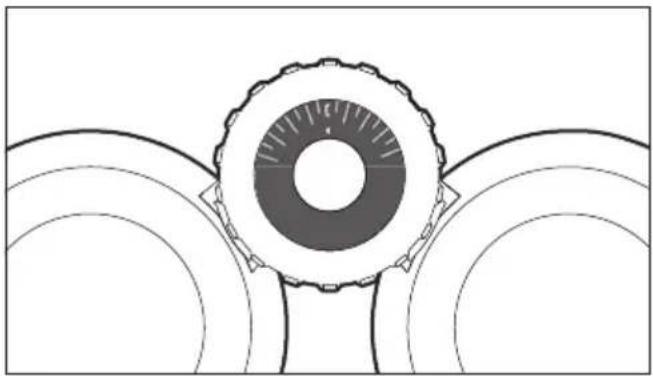

La valeur individuelle pour l'utilisateur déterminée lors de la mise au point reste bloquée tant que la molette de mise au point est enclenchée. Il suffit de la déterminer une seule fois. Si les jumelles sont utilisées par plusieurs personnes et si le réglage de la compensation dioptrique est modifié, il est toujours possible de retrouver un réglage individuel défini auparavant à l'aide des graduations. Avec la valeur repérée sur la graduation, la distance entre deux traits longs équivaut à environ une dioptrie de différence d'amétropie entre l'œil gauche et l'œil droit.

Entretien/nettoyage

Il n'est pas nécessaire de prendre des précautions d'entretien particulières avec les jumelles Leica Noctivid. Enlever les particules grossières, telles que le sable, des surfaces en verre avec un pinceau fin ou en soufflant dessus. Essuyer les traces de doigts ou autres sur les lentilles d'objectif et d'oculaire avec une peau de chamois douce propre ou avec un chiffon non pelucheux. En cas de salissures importantes, par ex. sur les gaines rotatives des oculaires, il est possible de nettoyer les jumelles en les rinçant simplement à l'eau courante. Il convient également de rincer l'eau salée. Pour éliminer les traces dues à l'eau sur l'objectif ou sur les lentilles d'oculaire, il suffit d'utiliser un chiffon humide. L'humidité ayant pénétré dans la molette centrale (visible sur la fenêtre graduée) sèche très rapidement quand la mise au point centrale 3 est débloquée. Ne pas utiliser d'alcool ou d'autres solutions chimiques pour le nettoyage.

Attention!

N'exercez pas de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Le traitement antirefl et est très résistant aux frottements, toutefois il peut être détérioré par le sable ou les cristaux de sel se trouvant déjà sur la lentille.

Accessoires

Vous trouverez des informations détaillées sur la gamme d'accessoires disponible pour vos jumelles Leica Noctivid sur la page d'accueil du site de Leica Camera AG :

www.leica-camera.com

Pièces de rechange

Si vous avez besoin de pièces de rechange pour vos jumelles, p. ex. bonnettes, capuchon ou courroie, contactez notre service après-vente ou l'importateur Leica pour votre pays. Les adresses figurent sur le bon de garantie.

Défaut Cause Remède
Pas d'image de forme ronde. a) Les	jumelles ne sont pas correctement ajustées à l'écartement des yeux de l'observateur.	a) Corriger l'écartement des deux objectifs des jumelles en agissant sur la charnière centrale.
	b) La pupille de l'utilisateur ne correspond pas à la pupille de sortie des jumelles.	b) Corriger la position de la tête, des yeux ou des jumelles.
	c) La position des bonnettes ne correspond pas à la distance optimale des yeux (œil par rapport à l'oculaire)	c) Corriger l'ajustement : les porteurs de lunettes doivent rentrer les bonnettes ; pour une observation sans lunettes : faire ressortir les bonnettes.
	d) La position des bonnettes est différente à droite et à gauche.	d) Mettez les deux bonnettes dans la même position.
Humidité sur la fenêtre graduée Lors	d'un nettoyage à l'eau courante, la molette de mise au point n'était pas complètement bloquée.	Débloquer la molette de mise au point et laisser sécher l'humidité. Aucun risque de détérioration.

CARACTÉRISTIQUES TECHNIQUES

LEICA NOCTIVID 8 X 42 LEICA NOCTIVID 10 X 42
Grossissement 8 x 10x
Diamètre d'objectif 42 mm 42 mm
Pupille de sortie 5,25 mm 4,2 mm
Indice crépusculaire 18,33 20,5
Transmission de la lumière 92% 92%
Angle de vision subjectif / champ de vision à 1 000 m	59,5°/135 m	61°/112 m
Position de la pupille de sortie 19 mm	19 mm
Limite de réglage rapproché (pour 0 dioptrie)	environ 1,80 m environ 1,80 m
Compensation dioptrique/ pour ∞	± 4 dpt/-5dpt	± 4 dpt/-5dpt
Oculaire pour porteur de lunettes	oui	oui
Bonnette	Réglable et amovible, avec 4 crans
Écartement des yeux réglable	56-74 mm
Mise au point	Mise au point interne grâce à la molette centrale
Température de fonctionnement/ de stockage	-25°-55°/-40°-85°
Étanchéité	Étanchéité à la pression de l'eau jusqu'à 5 m de profondeur
Dimensions (L x H x P)	124 x 59 x 153 mm
Poids	env. 853 g	env. 863 g

Le service Informations Leica se fera un plaisir de répondre par écrit, par téléphone, par fax ou par e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

Pour l'entretien de votre équipement Leica ou en cas de dommages, le service après-vente de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur le bon de garantie) se tient à votre disposition.

Leica Camera AG

Customer Care

Am Leitz-Park 5

35578 Wetzlar

Germany

Tél. : [phone]

Fax : [phone]

[e-mail]
