Produkttyp	Fernglas
Marke	Leica
Modell	Noctivid 8x42
Vergrößerung	8x
Objektivdurchmesser	42 mm
Austrittspupille	5,25 mm
Dämmerungszahl	18,33
Lichtdurchlässigkeit	92%
Sehfeld auf 1000 m	135 m
Minimale Fokussierentfernung	Ca. 1,80 m
Dioptrieausgleich	± 4 dpt / -5 dpt
Okular für Brillenträger	Ja
Augenmuschel	Verstellbar und abnehmbar, 4 Rastungen
Verstellbarer Augenabstand	56 - 74 mm
Fokussierung	Innenfokussierung über zentrales Rad
Betriebstemperatur	-25°C bis 55°C
Lagertemperatur	-40°C bis 85°C
Wasserdichtigkeit	Bis zu 5 m Tiefe
Abmessungen (L x H x T)	124 x 59 x 153 mm
Gewicht	Ca. 853 g
Gehäusematerial	Wasserdichtes Magnesium mit Stickstofffüllung
Pflege und Reinigung	Fließendes Wasser, weiches Tuch, Alkohol vermeiden
Sicherheit	Nicht in die Sonne schauen, nicht beim Gehen verwenden
Ersatzteile	Erhältlich über Leica Kundendienst (Augenmuscheln, Deckel, Trageriemen)
Lieferumfang	Fernglas, Trageriemen, Etui, Deckel, Tuch, Anleitung, Garantie, Zertifikat

Häufig gestellte Fragen - Noctivid 8x42 LEICA

Wie stelle ich den Augenabstand ein?

Klappen Sie das Fernglas am Gelenk, bis das linke und rechte Sehfeld ein einziges kreisförmiges Bild ergeben.

Wie reinige ich die Linsen?

Entfernen Sie zuerst grobe Partikel mit einem Pinsel oder durch Ausblasen. Verwenden Sie dann ein weiches, fusselfreies Tuch. Bei hartnäckigen Verschmutzungen mit fließendem Wasser abspülen. Verwenden Sie niemals Alkohol oder chemische Lösungsmittel.

Wie verwende ich den Dioptrieausgleich?

Fokussieren Sie zuerst mit dem linken Auge, ziehen Sie dann das zentrale Rad zum Okular. Stellen Sie die Schärfe mit dem rechten Auge ein, drücken Sie dann das Rad zum Arretieren. Der Wert wird gespeichert.

Was tun, wenn das Bild nicht rund ist?

Überprüfen Sie den Augenabstand (Gelenk einstellen), die Position der Augenmuscheln (ausgefahren für ohne Brille, eingefahren für mit Brille) und stellen Sie sicher, dass beide Augenmuscheln in derselben Position sind.

Sind die Ferngläser wasserdicht?

Ja, die Noctivid 8x42 sind bis zu 5 Meter Tiefe wasserdicht und mit Stickstoff gefüllt, um Beschlagen zu vermeiden.

Kann ich das Fernglas mit Brille verwenden?

Ja, die Augenmuscheln sind verstellbar: Für die Beobachtung mit Brille müssen sie vollständig eingedreht (eingefahren) sein.

Wie montiere ich die Objektivschutzdeckel?

Schieben Sie zuerst die Adapterringe auf die Objektive (Aussparung zum Fernglas gerichtet), dann setzen Sie den Deckel auf, indem Sie die Lasche in die entsprechende Öffnung einführen.

Wie ist die Garantie?

Die Anleitung erwähnt einen beiliegenden Garantieschein. Für Details wenden Sie sich an den Leica Kundendienst oder besuchen Sie www.leica-camera.com.

Wie stelle ich die Augenmuscheln ein?

Drehen Sie die Augenmuscheln, um sie aus- oder einzufahren. Sie rasten in drei Positionen ein, um eine optimale Anpassung des Pupillenabstands zu ermöglichen. Zum Entfernen schrauben Sie sie nach Entriegelung der Verliersicherung vollständig ab.

Wo finde ich Ersatzteile?

Wenden Sie sich an den Leica Kundendienst oder den Importeur Ihres Landes (Adresse auf dem Garantieschein). Teile wie Augenmuscheln, Deckel und Trageriemen sind erhältlich.

BEDIENUNGSANLEITUNG Noctivid 8x42 LEICA

ANLEITUNG | INSTRUCTIONS

Ob neugieriger Betrachter oder versierter Naturbeobachter – mit den fernoptischen Produkten von Leica wird Sehen zum Erlebnis.

Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Noctivid Fernglas.

Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.

LIEFERUMFANG

• Fernglas
• Tragriemen
• Bereitschaftstasche
• Okular-Schutzdeckel
• 2 Objektiv-Schutzdeckel mit Adapterringen
• Putztuch
• Anleitung
• Garantiekarte
• Prüfzertifikat

BEZEICHNUNG DER TEILE

1Okular-Augenmuscheln
Stellung : herausgedreht für Beobachtung ohne Brille
Stellung hineingedreht für Beobachtung mit Brille
2 Ösen für Tragriemen
3 Zentralfokussierung

INHALTSVERZEICHNIS

Lieferumfang....1

Bezeichnung der Teile 1

Anwendungsmöglichkeiten....3

Anbringen des Tragriemens und des Okular-Schutzdeckels....3

Montage der Objektiv-Schutzdeckel ....3

Einstellen der Augenmuscheln......4

Einstellen des Augenabstands 5

Einstellen der Schärfe/Dioptrienausgleich....5

Skalenangaben 6

Pflege/Reinigung....7

Zubehör 8

Ersatzteile 8

Fehlfunktionen und Ihre Behebung 9

Technische Daten 10

Leica Service Adressen....11

Warnhinweise:

• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Dies kann zu Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

ANWENDUNGSMÖGLICHKEITEN

Die Leica Noctivid Ferngläser besitzen ein hermetisch abgedichtetes, stickstoff gefülltes Magnesium-Gehäuse. Auch im robusten Outdoor-Einsatz muss daher auf Nässe keine Rücksicht genommen werden. Die Leica Noctivid Ferngläser sind wasserdicht bis zu einer Tiefe von 5m. Durch die Stickstoff füllung beschlägt auch die innenliegende Optik nicht.

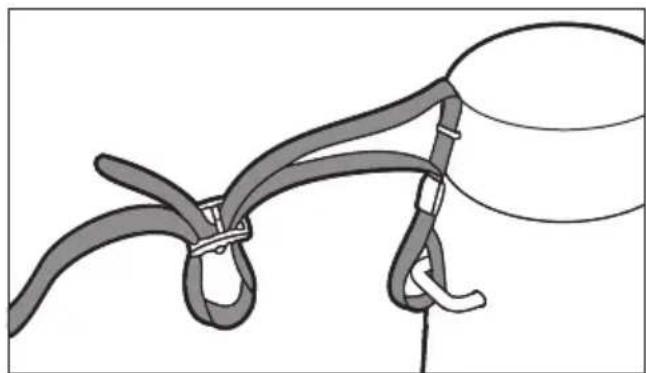

ANBRINGEN DES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS

Falls Sie die Okular-Schutzdeckel am Trag riemen befestigen möchten, muss dies zusammen mit dem Anbringen des Trag riemens am Fernglas erfolgen.

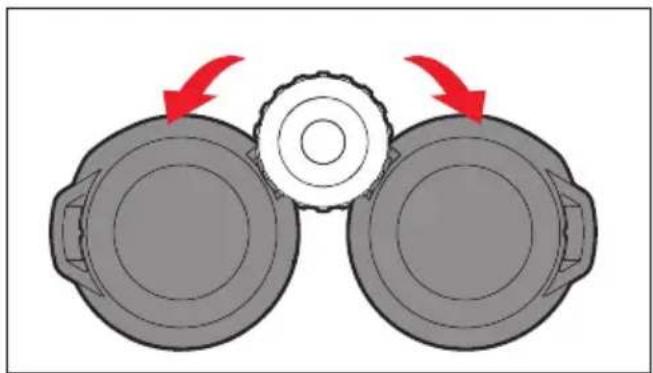

MONTAGE DER OBJEKTIV-SCHUTZDECKEL

Zur Montage der Objektivschutzdeckel schieben Sie zunächst die Adapterringe über die Objektive des Fernglases. Achten Sie darauf, dass die Aussparungen in den Adaptern zum Fernglas zeigen und an der unteren Brücke des Fernglases ansetzen. Die Adapterringe sollten mit der Gummiarmierung des Fernglases vorne bündig abschließen. Montieren Sie nun die eigentlichen Deckel, indem Sie die verlängerten Laschen durch die entsprechenden Öff nungen an den Adapterringen schieben. Die Deckel setzen sich beim Schließen in das Gehäuse der Objektive und decken diese ab.

Die Okular-Augenmuscheln 1 lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründ lichen Reinigung der Okulare können sie auch ganz entfernt werden.

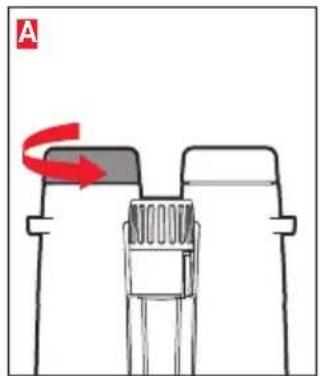

Für die Beobachtung mit Brille (Bild A) bleiben die Augenmuscheln in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausgedreht. Es stehen drei Positionen zur optimalen Anpassung der Pupillenlage zu Verfügung (Bilder B, C).

Sind die Okulare stark verschmutzt, empfi ehlt es sich, die Augenmuscheln zur Säuberung abzunehmen (Bild D).

Die Augenmuscheln verfügen über eine Verlustsicherung. Um sie zu entsichern, werden sie über die letzte Rastposition (Bild Ⓔ hinaus noch ein wenig weiter gegen den Uhrzeigersinn gedreht. Sie bewegen sich dabei wieder ein wenig nach unten. In dieser Position können die Augenmuscheln abgezogen werden (Bild D).

EINSTELLEN DES AUGENABSTANDS

Durch Knicken des Fernglases um die Ge lenkachse wird der individuelle Augen abstand eingestellt. Rechtes und linkes Seh feld müssen dabei zu einem kreisrunden Bild verschmelzen.

EINSTELLEN DER SCHÄRFE/ DIOPTRIENAUSGLEICH

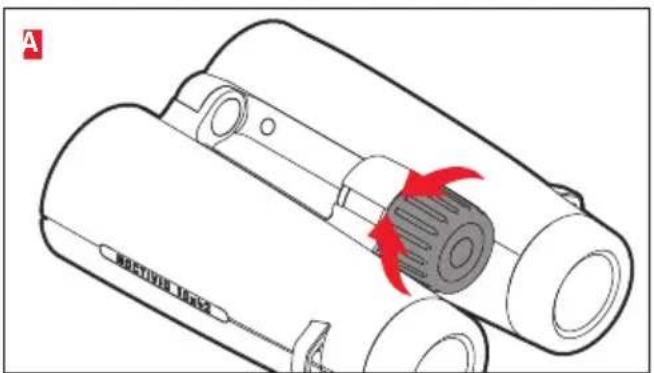

Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt bei den Leica Noctivid Ferngläsern mit der Zentralfokussierung (Bild A). In diese Zentralfokussierung ist auch die Dioptrie-Anpassung zum Ausgleich individueller Fehlsichtigkeit bei der Beobachtung ohne Brille integriert. Um die Dioptrie einzustellen, stellen Sie als erstes das Fernglas nur mit dem linken Auge auf ein bestimmtes Objekt scharf. Merken Sie sich dieses Objekt und verändern Sie ihre Entfernung dazu nicht.

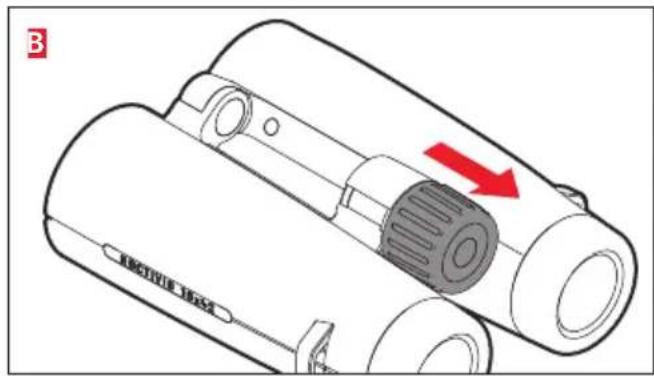

Ziehen Sie nun das Rad der Zentralfokussierung in Okularrichtung heraus (Bild B).

Stellen Sie dann mit dem rechten Auge das gleiche Objekt wie zuvor scharf.

Drücken Sie das Rad abschließend in Objektivrichtung. Die Dioptrie-Anpassung ist dadurch für weitere Beobachtungen gesichert, sie muss also nur einmal pro Benutzer eingestellt werden.

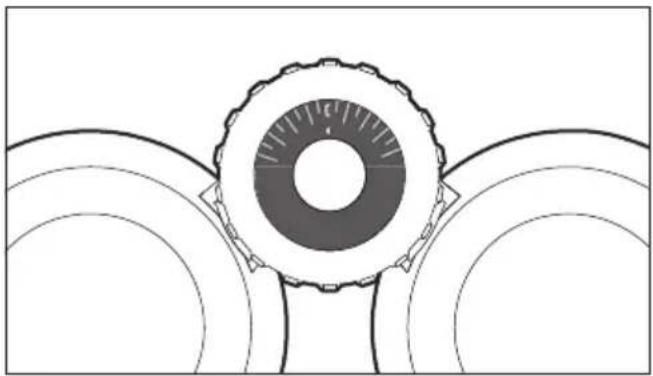

Die jeweilige Dioptrie-Einstellung können Sie im Skalenfenster oben auf der Zentralfokussierung ablesen. Bei dem abzulesenden Wert ist der Abstand zwischen zwei langen Strichen gleich ca. einer Dioptrie Fehlsichtigkeits differenz zwischen linkem und rechtem Auge.

Wird das Fernglas von verschiedenen Personen benutzt und die Einstellung der Dioptrie-Anpassungverändert, so kann es anhand der einmal ermittelten Skalenein stellung immer wieder individuell zurückgestellt werden.

PFLEGE/REINIGUNG

Eine besondere Pfl ege Ihrer Leica Noctivid Ferngläser ist nicht notwendig. Grobe Schmutzteilchen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u.ä. auf Objektiv- und Okular-linsen können mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmutzung, z.B. der Augenmuscheln, kann eine Reini gung des Fernglases durch einfaches Ab spülen unter fl ießendem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden. Wasserfl ecken auf den Objektiv- und Okular linsen lassen sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfernen.

In den Mitteltrieb eingedrungene Feuchtigkeit (sichtbar im Skalenfenster), trocknet am schnellsten ab, wenn die Zentralfokussierung 3 entkoppelt ist. Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung benutzt werden.

Wichtig:

Üben Sie auch beim Abwischen stark verschmutzter Linsenoberfl ächen keinen Druck aus. Die Vergütung ist zwar hoch ab riebfest, durch Sand oder Salzkristalle die sich bereits auf der Linse befi nden, kann sie dennoch beschädigt werden.

ZUBEHÖR

Einzelheiten zum umfangreichen Zubehör-Sortiment für Ihr Leica Noctivid-Fernglas finden Sie auf der Homepage der Leica Camera AG:

www.leica-camera.com

ERSATZTEILE

Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unsere Customer Care-Abteilung oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

FEHLFUNKTIONEN UND IHRE BEHEBUNG

Fehler Ursache Abhilfe
Bei der Beobachtung wird kein kreisrundes Bild erreicht.	a) Das Fernglas ist dem persönlichen Augenabstand nicht genügend angepasst.	a) Durch Knicken der Gelenkachse den Abstand der beiden Fernglas-Rohre zueinander korrigieren.
	b) Die Pupille des Beobachters liegt nicht in der Austrittspupille des Fernglases.	b) Kopfhaltung, Augen- und Fernglasposition korrigieren.
	c) Die Stellung der Augen-muscheln entspricht nicht dem optimalen Augen-abstand (Auge zu Okular)	c) Anpassung korrigieren: Brillenträger drehen die Augen-muscheln hinein; bei Beobachtung ohne Brille: Augenmuscheln herausdrehen.
	d) Die Stellung der Augen-muscheln ist links und rechts unterschiedlich.	d) Bringen Sie beide Augen-muscheln auf die gleiche Stellung.
Feuchtigkeit im Skalenfenster Bei Reinigung unter fließendem Wasser war das Fokussierrad nicht vollständig eingekoppelt.		Fokussierrad entkoppeln und die Feuchtigkeit abtrocknen lassen. Keine Gefahr einer Beschädigung.

TECHNISCHE DATEN

LEICA NOCTIVID 8 X 42 LEICA NOCTIVID 10 X 42
Vergrößerung 8 x 10 x
Objektivdurchmesser 42 mm 42 mm
Austrittspupille 5,25 mm 4,2 mm
Dämmerungszahl 18,33 20,5
Licht-Transmission 92% 92%
Subjektiver Sehwinkel /Sehfeld auf 1.000m	59,5°/135m	61°/112m
Austrittspupillen-Lage 19mm 19mm
Naheinstellgrenze (bei 0 Dioptr.)	ca.1,8m	ca. 1,8 m
Dioptrienausgleich / bei ∞	± 4 dpt./-5dpt.	± 4 dpt./-5dpt.
Brillenträgerokular ja	ja
Augenmuschel	Einstell- und abnehmbar, mit 4 Raststufen
Einstellbarer Augenabstand	56-74mm
Fokussierung	Innenfokussierung über Mitteltrieb
Funktions-/Lagertemperatur	-25°-55°/-40°-85°
Wasserdichtigkeit	Druckwasserdicht bis 5 m Wassertiefe
Abmessungen (B x H x T)	124 x 59 x 153 mm
Gewicht	ca. 853 g	ca. 863 g

LEICA PRODUCT SUPPORT

Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per e-mail die Leica Product Support-Abteilung der Leica Camera AG:

Leica Camera AG

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer Care-Abteilung der Leica Camera AG oder der Reparatur-Service einer Leica Landesver tretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Care

Am Leitz-Park 5

35578 Wetzlar

Germany

Telefon: [phone]

Telefax: [phone]

[e-mail]
