Noctivid 8x42 - 双眼鏡 LEICA - 無料のユーザーマニュアル

製品タイプ	双眼鏡
ブランド	ライカ
モデル	ノクティビッド 8x42
倍率	8倍
対物レンズ径	42mm
射出瞳径	5.25mm
薄明指数	18.33
光透過率	92%
実視界1000m	135m
最短合焦距離	約1.80m
視度補正	±4dpt / -5dpt
眼鏡使用者用アイカップ	対応
アイカップ	調整可能、取り外し可能、4段階
瞳孔間距離調整	56-74mm
焦点調節	センターホイールによる内部フォーカス
使用温度範囲	-25°C～55°C
保管温度範囲	-40°C～85°C
防水性能	水深5mまで
寸法（長さ×高さ×幅）	124×59×153mm
重量	約853g
本体素材	窒素充填防水マグネシウム
お手入れと洗浄	流水、柔らかい布、アルコールは避ける
安全上の注意	太陽を直視しない、歩きながら使用しない
交換部品	ライカのアフターサービスで入手可能（アイカップ、レンズキャップ、ストラップ）
付属品	双眼鏡、ストラップ、ケース、キャップ、クリーニングクロス、取扱説明書、保証書、証明書

よくある質問 - Noctivid 8x42 LEICA

瞳孔間距離の調整方法は？

ヒンジ部分で双眼鏡を折り曲げ、左右の視野が一つの円形画像になるように調整します。

レンズの掃除方法は？

まずブラシや息で粗い粒子を取り除きます。次に柔らかい無毛の布を使用します。頑固な汚れは流水で洗い流します。アルコールや化学溶剤は絶対に使用しないでください。

視度補正の使用方法は？

まず左目でピントを合わせ、次に中央のホイールを接眼側に引き出します。右目で鮮明になるように調整し、ホイールを押し込んでロックします。値は記憶されます。

像が丸くない場合の対処法は？

瞳孔間距離（ヒンジで調整）、アイカップの位置（眼鏡なしの場合は引き出し、眼鏡ありの場合は収納）を確認し、両方のアイカップが同じ位置にあることを確認します。

双眼鏡は防水ですか？

はい、ノクティビッド 8x42は水深5mまでの防水で、くもりを防ぐために窒素充填されています。

眼鏡をかけたまま使用できますか？

はい、アイカップは調整可能で、眼鏡使用時は完全にねじ込んだ（収納した）状態にします。

対物レンズキャップの取り付け方法は？

まずアダプターリングを対物レンズにスライドさせ（切欠きを双眼鏡側に向ける）、次にキャップのタブを対応する開口部に差し込んで取り付けます。

保証期間は？

取扱説明書に保証書が同梱されていることが記載されています。詳細はライカのアフターサービスにお問い合わせいただくか、www.leica-camera.comをご覧ください。

アイカップの調整方法は？

アイカップを回して引き出したり収納したりします。瞳孔間距離を最適に調整するために3段階で止まります。取り外す場合は、落下防止機構を解除した後、完全に回して外します。

交換部品はどこで入手できますか？

ライカのアフターサービスまたはお住まいの国の輸入代理店（保証書に記載の住所）にお問い合わせください。アイカップ、キャップ、ストラップなどの部品が入手可能です。

使用説明書 Noctivid 8x42 LEICA

ADJUSTING THE EYECUPS

ADJUSTING THE INTEROCULAR DISTANCE

自然観察の初心者にも、ツールにこだわる上級者にもオールラウンドに使えて、見ることが楽しくなる双眼鏡です。

特出した機能と性能をご活用の上、末永くご愛用ください。

本製品を正しくお使いいただくために、ご使用前にこの取扱説明書をよくお読みください。

付属品

• ライカ ノクティビッド本体
• キャリングストラップ
• キャリングケース
• アイピースカバー
  -レンズキャップ
• レンズクリーニングクロス
• 取扱説明書
• 保証書
• 検査証明書

各部の名称

1 アイピース-アイカップ

ポジションa 引き出した状態。

(メガネを使用しない場合)

ポジション5 押し込まれている状態。

(メガネを使用する場合)

2 キャリングストラップ取り付け部
3 センターフォーカシングリング

目次

付属品 97

各部の名称 97

使い方 99

キャリングストラップとアイピース

カバーの取り付け方 99

レンズキャップの取り付け方 ......99

アイカップの調整 100

眼幅の調整 101

ピント合わせ/視度調整 101

目盛の表示について 102

お手入れとメンテナンス 103

アクセサリー 104

スペア用アクセサリー 104

トラブルシューティング 105

テクニカルデータ 106

ライカ サポートセンター 107

ライカ カスタマーケア 107

ご注意

• 決して双眼鏡で太陽や明るい光を見ないでください。目を傷める危険があります。
• 決して双眼鏡を使用しながら移動しないでください。転んで怪我をするなどの危険があります。

使い方

本製品には窒素ガスが封入された密閉型のマグネシウムボディを採用しているため、厳しいアウトドアでのご使用にも適しています。さらに水深5mまでの完全防水性能を備えています。また、窒素封入のため内側のレンズが曇ることもありません。

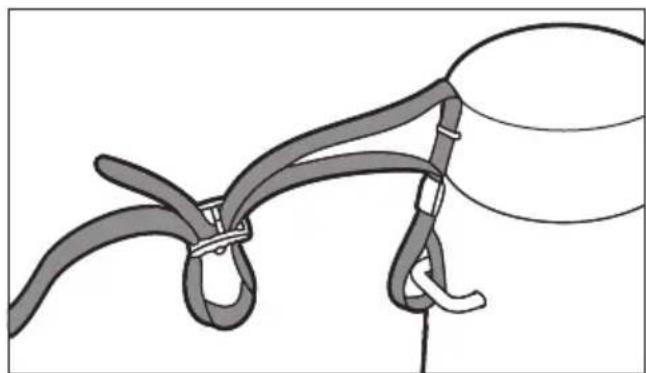

キャリングストラップとアイピースカバーの取り付け方

アイピースカバーをキャリングストラップに取り付ける場合は、本体へのストラップの取り付けと一緒に行ってください。

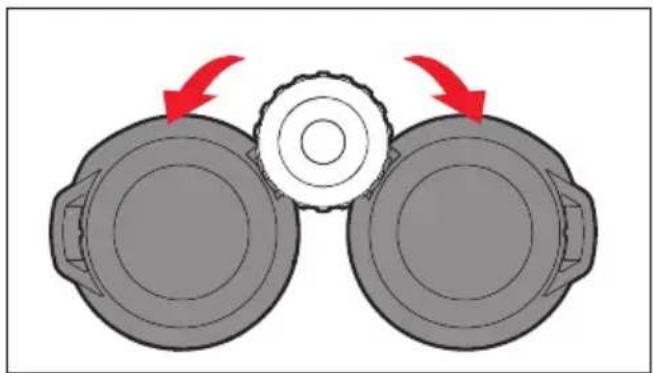

レンズキャップの取り付け方

レンズキャップを付けるにはまず、アダプターリングを本体レンズにはめます。その際、方向性に注意し、しっかりとレンズ接続部にはまっているか確認してください。アダプターリングを本体のゴム輪に前で留めます。そしてそのアダプターリングにレンズキャップを取り付けます。

アイカップはお好みのポジションに合わせて簡単に調節・固定でき、掃除をする際には完全に取り外すことも可能です。

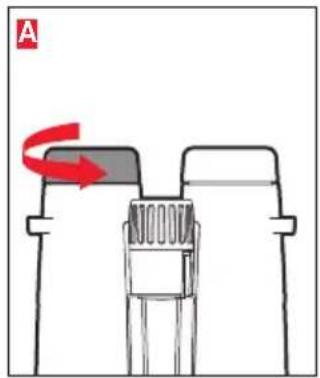

メガネの使用時 (図 A)は完全にねじ込んだ状態で使用し、メガネなしで使用する場合は、反時計回りに引き出して使用します。アイカップは使い心地に合わせて3つのポジションに調節が可能です(図 B C)。

アイピースの汚れがひどい時は、アイカップを取り外して掃除することをお勧めします(図D)。アイカップには紛失防止ロックがかかっています。ロックを解除するには完全に緩めた状態(図C)からさらに右に少し回します。するとまた少し止まります。そのポジションで外れます(図D)。

本体のヒンジ付きジョイントを動かして眼幅を調節してください。左右の眼幅が合っていると、双眼鏡を覗いたときに一つの円として見えます。

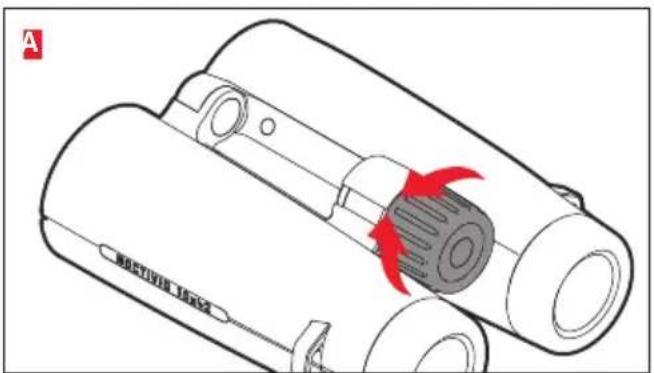

遠近のピント合わせを行うにはセンターフォーカシングリングを使います(図 A)。

視度調整リングを少し引き出して左右の視度を調整します(図3、102ページ)。視度調整リングはセンターフォーカシングリングと統合化されています。視度を調整するにはまず、右目を閉じるか右レンズを覆い、対象物が左目でピントが合うようにセンターフォーカシングリングを設定します。

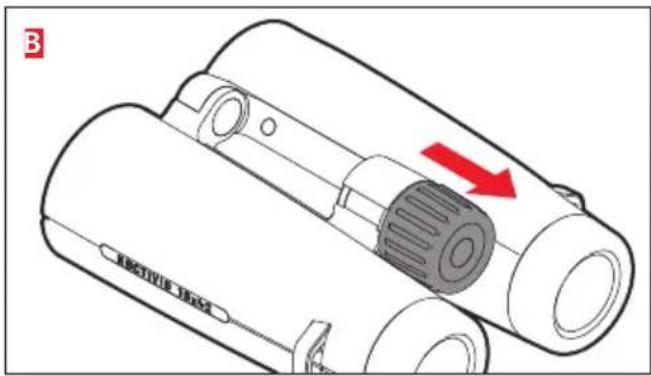

フォーカシングリングをアイカップ方向へ引いてください。(図B)次に同じレンズで右目のピントを合わせます。左右の視度調整後フォーカシングリングをレンズ方向に押して再び固定されると使用し始めることができます。ご自身用に合わせた視度は目盛に表示されます。

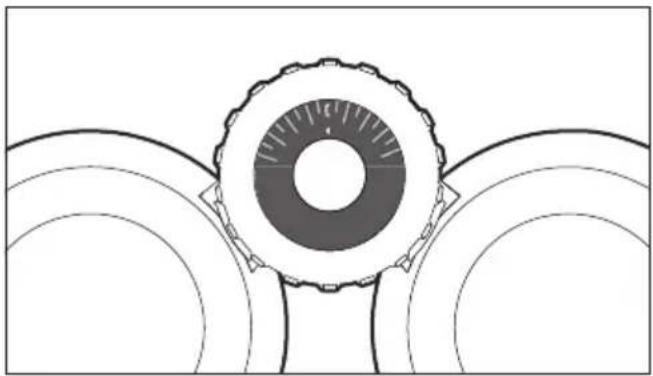

視度調整は一度行うだけです。ご自身用に合わせた目盛の位置を記録しておくことで、設定が変わった時など（ほかの人が使用した場合など）にもすぐに元の視度に合わせることができます。目盛の線の間隔はほぼ1ジオプターに匹敵し、左右の視度の差を表します。

お手入れとメンテナンス

本製品は屋外で長時間お使いいただけるように作られています。特別なお手入れをしていただく必要はありません。砂などの汚れは柔らかなレンズブラシで取り除くか、ブロアーで吹き飛ばしてください。レンズやアイピースについた指紋などは、柔らかくてきれいなセーム革か、埃のついていない布でふき取ります。ひどい汚れはぬるま湯の流水で洗ってください。海水もぬるま湯で洗い流してください。レンズやアイピースレンズについた水滴は濡らした布でふき取ります。本体中央部が濡れた場合（目盛表示部が湿っている場合）、センターフォーカシングリング3を引き出すと乾きやすくなります。

お手入れの際は、アルコールや化学薬品は使用しないでください。

ご注意

汚れのひどいレンズの表面を拭くときには、強い力をかけないでください。傷に強い構造ですが、砂や塩などの結晶などによりレンズの表面が傷つく恐れがあります。

アクセサリー

本品の対応アクセサリーをご用意しております。詳しくはライカのホームページをご覧ください。

www.leica-camera.co.jp

スペア用アクセサリー

アイキャップ、レンズキャップ、キャリングストラップなどのスペア用アクセサリーが必要になった場合は、ライカカスタマーケアにお問い合わせください。

トラブル シュー ティング

問題 原因 対処
覗いたときに一つの円として見えない。	a)双眼鏡が使う人の目の幅に合っていない。	a)1つの円になって見えるまで、ヒンジ部分を動かして眼幅を調整する。
	b)瞳孔が接眼レンズの射出瞳にあっていない。	b)目の位置が接眼レンズの中心に来るように動かしてみる。
	c)アイカップの位置が正しく設定されていない。	c)位置を修正する。メガネをかけている人はアイカップを中に押し込み、メガネなしで使用する場合は外に引き出す。
	d)アイカップの位置が左右異なっている。	d) アイカップの位置を左右同じレベルになるように調整し直す。
目盛表示部が湿っている場合 流	水で洗っている際にフォーカシングリングが完全に固定されていなかった。	フォーカシングリングを上に引き出(ロックを解除)してよく乾かす。

テクニカルデータ

ライカ ノクティビッド8X42 ライカ ノクティビッド10X42
倍率 8倍 10倍
レンズ直径 42 mm 42 mm
射出瞳 5.25 mm 4.2 mm
薄暮係数 18.33 20.5
光透過率	92%
視角/視界(1.000mで)	59.5°/135m
射出瞳位置	19mm
最短距離(0 Dioptr.の場合)	約1.8m
視度調整(∞の場合)	± 4 dpt./-5dpt.
メガネ対応アイピース	有
アイカップ	取り外し可能/4段階の調整可能
眼幅調整範囲	56-74mm
フォーカス	センターフォーカシングリングによるインナーフォーカス機構
作動温度/保存温度	-25~-55°/-40°~85°
耐水性	水深5mまで
サイズ(幅×高さ×奥行き)	124×59×153mm
質量	約853 g

ライカ サポートセンター

＜使用方法等技術的なお問い合わせ窓口＞

Tel: [phone]

受付時間: 月曜日-金曜日 9:30 - 18:00

祝祭日は受け付けておりません。

ライカ カスタマーケア

ライカ製品の修理やメンテナンスのお問い合わせには、下記のライカカメラジャパン

カスタマーケア、またはお近くの正規販売店までお問い合わせください。

カスタマーケア

東京都中央区銀座6-4-1

ライカ銀座店内

Tel:[phone]

Fax.[phone]

[e-mail]

JP
