製品タイプ	双眼鏡
ブランド	Leica
モデル	Trinovid 10x42 HD
倍率	10x
対物レンズ径	42 mm
射出瞳径	4.2 mm
薄暮指数	20.5
光透過率	90%
1000m先の視野	113 m
射出瞳距離	15.5 mm
最短合焦距離	約1.60 m
視度補正	±5 dpt（∞時）
メガネ対応アイピース	はい
アイカップ	調整可能かつ取り外し可能、5段階クリック
瞳孔間距離調整	58-76 mm
焦点調節	中央のフォーカスホイールによる内部焦点方式
寸法（幅 x 高さ x 奥行）	117 x 65 x 145 mm
重量	約760 g
使用温度範囲	-25°C ～ +55°C
保管温度範囲	-40°C ～ +85°C
防水性能	水深4mまで
本体素材	マグネシウム、窒素充填
付属品	アドベンチャーストラップ、キャリングストラップ、光学クリーニングクロス、アイピースキャップ、対物レンズキャップ2個、取扱説明書、保証書、検査証明書
お手入れとクリーニング	柔らかい布で拭く；大きな粒子はブラシで取り除く；必要に応じてぬるま湯で洗い流す；アルコールや化学薬品は使用しない
安全上の注意	太陽や明るい光源を双眼鏡で決して見ないでください；歩行中は使用しないでください

よくある質問 - Trinovid 10x42 HD LEICA

Leica Trinovid 10x42 HD 双眼鏡の視度補正を調整するには？

右目を閉じるか右の対物レンズを覆い、中央のフォーカスホイールを回して左目で最適なピントを合わせます。次に左目を閉じるか左の対物レンズを覆い、視度補正リング（印2）を回して右目でピントを合わせます。値は視度目盛りで記憶できます。

この双眼鏡はメガネをかけたまま使用できますか？

はい、アイピースのアイカップ（印3）は調節可能です。メガネ使用時はアイカップを完全にねじ込んだ状態（b位置）にします。メガネなしでは完全に引き出します（a位置）。この双眼鏡はメガネ使用者にも対応しています。

双眼鏡のレンズのお手入れ方法は？

柔らかい布で拭いてください。砂などの粗い汚れは細かいブラシかブロワーで取り除きます。ひどく汚れた場合はぬるま湯（手のひらの温度より低い温度）ですすぎます。アルコールや化学薬品は絶対に使用しないでください。レンズを指で触らないようにしてください。

最短合焦距離は？

Trinovid 10x42 HD モデルの最短合焦距離は約 1.60 メートル（0視度時）です。

双眼鏡は防水ですか？

はい、水深4メートルまで防水です。マグネシウムボディは窒素充填されており、内部の曇りを防ぎます。

瞳孔間距離の調整方法は？

双眼鏡をヒンジ（印6）で折り曲げ、両方の視野が一つの円形になるまで調整します。調整範囲は58～76 mmです。

双眼鏡にはどのような付属品が付いていますか？

パッケージ内容：双眼鏡本体、アドベンチャーストラップ（8x42/10x42用）、キャリングストラップ、光学クリーニングクロス、アイピースキャップ、対物レンズキャップ2個、取扱説明書、保証書、検査証明書。

アイカップなどの交換部品の入手方法は？

Leica アフターサービスまたはお住まいの国の輸入代理店にお問い合わせください。住所は保証書に記載されています。アイカップは完全にねじを外して取り外せます。

許容される使用温度は？

この双眼鏡は -25°C ～ +55°C で使用可能で、保管温度は -40°C ～ +85°C です。

像が丸くならない場合の対処法は？

まず瞳孔間距離をヒンジで調整してください。また、アイカップが正しく設定されているか（メガネあり/なし）、両側で同じ位置になっているか確認してください。

使用説明書 Trinovid 10x42 HD LEICA

ライカの名は世界中で信頼性の高い、寿命の長い最高級品質の精密機器の代名詞となっています。

特出した機能と性能をご活用の上、末永くご愛用ください。本製品を正しく十分にご活用いただくために、ご使用前にこの取扱説明書をよくお読みください。

付属品

• ライカ トリノビッド本体
• アドベンチャーストラップ (のみ 8x42HD/10x42HD)
• キャリングストラップ
  -レンズクリーニングクロス
• アイピース用保護カバー
• レンズ保護カバー 2枚
• 取扱説明書
• 保証書
• 検査証明書

各部の名称

1 キャリングストラップ取り付け部
2 視度調整リング
3 アイピース-アイカップ

ポジション a 引き出した状態。

メガネを使用しない場合

ポジションb 押し込まれている状態。

メガネの使用時

4 視度調整指標
5 センターフォーカスリング
6 眼幅調整のためのヒンジ付きジョイント

目次

使い方....102

キャリングストラップとアイピース保護カバーの取り付け方....102

レンズキャップの取り付け方....102

アイカップの調節 / メガネの使用時....103

眼幅の調整....104

ピント合わせ/視度調整....105

目盛の表示について....106

お手入れ/クリーニング....106

アクセサリー 107

スペア用アクセサリー 107

トラブルシューティング....108

テクニカルデータ 109

ライカ デジタルサポートセンター....110

ライカ カスタマーケア 111

ご注意

• 決して双眼鏡で太陽や明るい光を見ないでください。目を傷める危険があります。
• 決して双眼鏡を使用しながら移動しないでください。転んで怪我をするなどの危険があります。

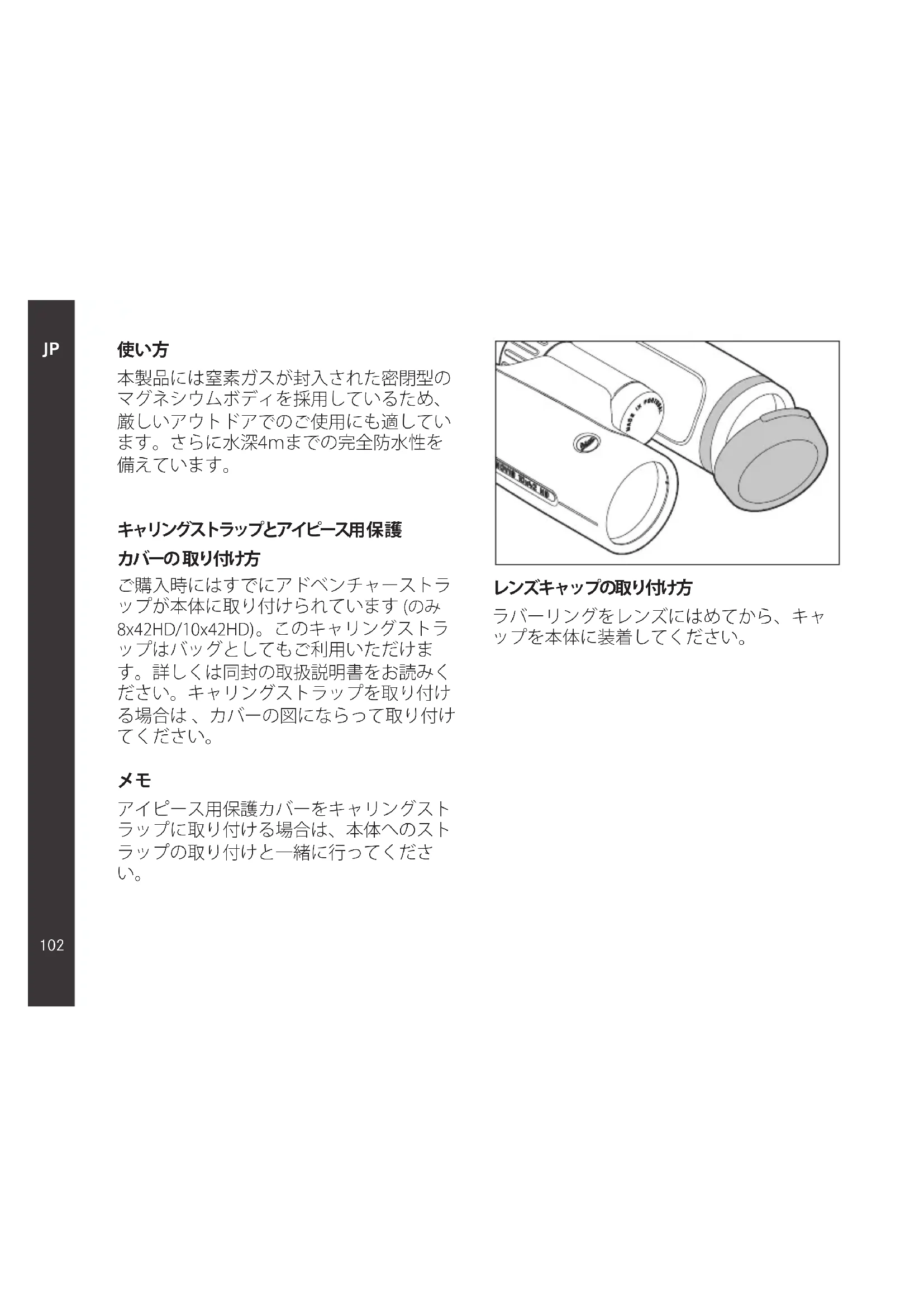

使い方

本製品には窒素ガスが封入された密閉型のマグネシウムボディを採用しているため、厳しいアウトドアでのご使用にも適しています。さらに水深4mまでの完全防水性を備えています。

キャリングストラップとアイピース用保護

カバーの取り付け方

ご購入時にはすでにアドベンチャーストラップが本体に取り付けられています (のみ8x42HD/10x42HD)。このキャリングストラップはバッグとしてもご利用いただけます。詳しくは同封の取扱説明書をお読みください。キャリングストラップを取り付ける場合は、カバーの図にならって取り付けてください。

メモ

アイピース用保護カバーをキャリングストラップに取り付ける場合は、本体へのストラップの取り付けと一緒に行ってください。

ラバーリングをレンズにはめてから、キャップを本体に装着してください。

アイカップはお好みのポジションに合わせて簡単に調節・固定でき、掃除をする際には完全に取り外すことも可能です。

メガネの使用時 (図 A)は完全にねじ込んだ状態で使用し、メガネなしで使用する場合は、反時計回りに引き出して使用します。

アイカップは使い心地に合わせて2つのポジションに調節が可能です。

アイピースの汚れがひどい時は、アイカップを外して掃除することをお勧めします。アイカップは完全に緩めた状態から簡単に外れます。(図

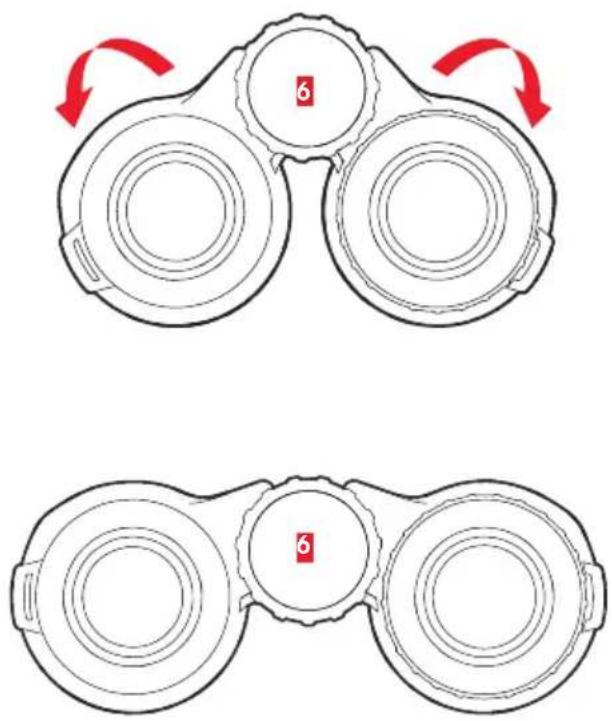

眼幅を調整する

本体のヒンジ付きジョイントを動かして眼幅を調節してください。左右の眼幅が合っていると、双眼鏡を覗いたときに一つの円として見えます。

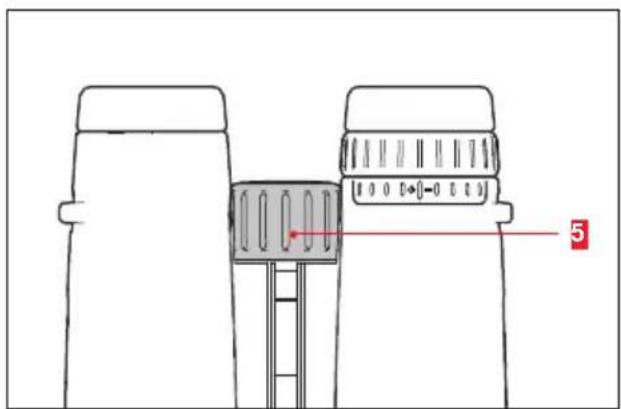

遠近のピント合わせを行うにはセンターフォーカシングリングを使います。

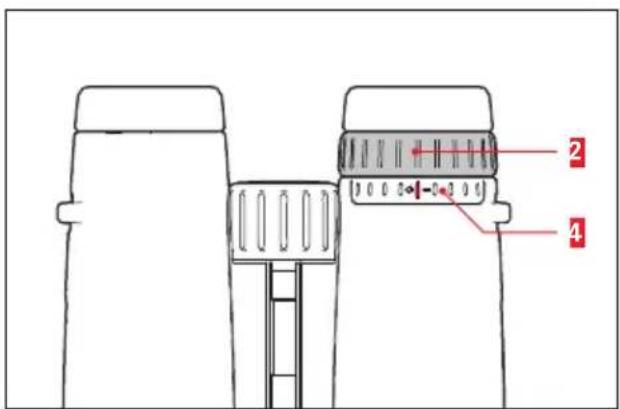

メガネを使わずに使用する際に視度調整リング2を使って視度を調整することにより、左右別々にピント位置を調節できます。

1: 右目を閉じる、もしくは右レンズを覆います。そして対象物が左目でピントが合うようにセンターフォーカシングリングを設定します。

2: 左目を閉じる、もしくは左レンズを覆います。そして対象物が右目でピントが合うように視度調整リングを設定します。

目盛の表示について

視度調整は一度行うだけです。ご自身用に合わせた目盛の位置を記録しておくことで、設定が変わった時など（ほかの人が使用した場合など）にもすぐに元の視度に合わせることができます。

お手入れ/クリーニング

本製品は屋外で長時間お使いいただけるように作られています。特別なお手入れをしていただく必要はありません。

レンズやアイピースなどについた指紋や水滴などは、柔らかく清潔で埃のついていない布でふき取ります。砂などの汚れは柔らかいブラシで取り除くか、吹き飛ばしてください。ひどい汚れはぬるま湯の流水で洗ってください。海水もぬるま湯で洗い流してください。

お手入れの際は、アルコールや化学薬品は使用しないでください。

重要

• 特にハンドクリームや虫よけスプレーを使用後、指がレンズ表面に触れないようにお気を付けください。これらの製品にはレンズ表面加工を損傷する恐れのある化学製品が使われている可能性があります。
• 汚れのひどいレンズの表面を拭くときには、強い力をかけないでください。傷に強くは作られていますが、砂や塩の結晶などにより傷がつくこともあります。

アクセサリー

本品の対応アクセサリーをご用意しております。詳しくはライカのホームページをご覧ください。

www.leica-camera.co.jp

スペア用アクセサリー

アイキャップ、レンズキャップ、キャリングストラップなどのスペア用アクセサリーが必要になった場合は、ライカカスタマーケアにお問い合わせください。

トラブル シュー ティング

問題 原因 対処
覗いたときに一つの円として見えない。	a)双眼鏡が使う人の目の幅に合っていない。	a)1つの円になって見えるまで、ヒンジ部分を動かして眼幅を調整する。
	b)瞳孔が接眼レンズの射出瞳にあっていない。	b)目の位置が接眼レンズの中心に来るように動かしてみる。
	c)アイカップの位置が正しく設定されていない。	c)位置を修正する。メガネをかけている人はアイカップを中に押し込み、メガネなしで使用する場合は外に引き出します。
	d)アイカップの位置が左右異なっています。	d)アイカップの位置を左右同じレベルになるように調整し直してください。

テクニカルデータ

ライカ トリノビッド8x32 ライカ	トリノビッド10x32
倍率 8倍 10倍
レンズ直径 32mm 32mm
射出瞳 4mm 3.2mm
薄暮係数 16 17,9
光透過率 90%	90%
視角/視界(1.000mで)	53,5°/124m	61,3°/114m
射出瞳位置	17mm	15.5mm
最短距離(0 Dioptr.の場合)	約1.8m	約1.6m
視度調整/∞の場合	±5dpt.	±4dpt.
メガネ対応アイピース	有	有
アイカップ	取り外し可能/5段階の調整可能
眼幅調整範囲	58-76mm
フォーカスリング	内部レンズによるフォーカシング
作動温度/保存温度	-25~-55°/-40°~85°
耐水性	水深4mまで
サイズ(幅×高さ×奥行き) 117×65×130mm
質量	約630g	約640g

テクニカルデータ

ライカ トリノビッド8X42 ライカ トリノビッド10X42
倍率 8倍 10倍
レンズ直径 42mm 42mm
射出瞳 5.25mm 4.2mm
薄暮係数 18.33	20.5
光透過率	90%	90%
視角/視界(1.000mで)	53,5°/124m	61,3°/113m
射出瞳位置	17mm	15.5mm
最短距離(0 Dioptr.の場合)	約1.8m	約1.6m
視度調整/∞の場合 ±5dpt.	±5dpt.
メガネ対応アイピース	有	有
アイカップ	取り外し可能/5段階の調整可能
眼幅調整範囲	58-76mm
フォーカスリング	内部レンズによるフォーカシング
作動温度/保存温度	-25~+55°/-40°~+85°
耐水性	水深4mまで
サイズ(幅×高さ×奥行き)	117×65×145mm
質量	約750g	約760g
