Trinovid 10x42 HD - Ferngläser LEICA - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Leica
Modell	Trinovid 10x42 HD
Vergrößerung	10x
Objektivdurchmesser	42 mm
Austrittspupille	4,2 mm
Dämmerungszahl	20,5
Lichtdurchlässigkeit	90%
Sehfeld auf 1000 m	113 m
Augenabstand	15,5 mm
Nahgrenze	Etwa 1,60 m
Dioptrieneinstellung	±5 dpt (für ∞)
Okular für Brillenträger	Ja
Augenmuschel	Verstellbar und abnehmbar, mit 5 Rastungen
Augenabstand verstellbar	58-76 mm
Fokussierung	Innen über den zentralen Einstellknopf
Maße (L x H x T)	117 x 65 x 145 mm
Gewicht	Etwa 760 g
Betriebstemperatur	-25°C bis +55°C
Lagertemperatur	-40°C bis +85°C
Wasserdichtigkeit	Bis zu 4 m Wassertiefe
Gehäusematerial	Magnesium, stickstoffgefüllt
Mitgeliefertes Zubehör	Adventure Strap, Trageriemen, optisches Reinigungstuch, Okularschutzkappe, 2 Objektivschutzkappen, Bedienungsanleitung, Garantiekarte, Prüfzertifikat
Pflege und Reinigung	Reinigung mit weichem, fusselfreiem Tuch; grobe Partikel mit einem Pinsel entfernen; bei Bedarf mit lauwarmem Wasser abspülen; keine Alkohol oder chemische Reinigungsmittel verwenden
Sicherheit	Niemals mit dem Fernglas in die Sonne oder eine grelle Lichtquelle schauen; nicht beim Gehen verwenden

Häufig gestellte Fragen - Trinovid 10x42 HD LEICA

Wie stelle ich die Dioptrieneinstellung am Leica Trinovid 10x42 HD Fernglas ein?

Schließen Sie das rechte Auge oder bedecken Sie das rechte Objektiv, dann stellen Sie die zentrale Fokussierung für optimale Schärfe mit dem linken Auge ein. Schließen Sie dann das linke Auge oder bedecken Sie das linke Objektiv, und drehen Sie den Dioptrienausgleichsring (Markierung 2), um mit dem rechten Auge Schärfe zu erzielen. Der Wert kann anhand der Dioptrienskala gemerkt werden.

Kann ich dieses Fernglas mit Brille verwenden?

Ja, die Augenmuscheln (Markierung 3) sind verstellbar. Für die Verwendung mit Brille lassen Sie die Augenmuscheln in der vollständig eingeschraubten Position (Position b). Für die Verwendung ohne Brille schrauben Sie sie vollständig heraus (Position a). Das Fernglas ist für Brillenträger ausgelegt.

Wie reinige ich die Linsen des Fernglases?

Verwenden Sie ein weiches, fusselfreies Tuch, um Fingerabdrücke zu entfernen. Für groben Schmutz wie Sand verwenden Sie einen feinen Pinsel oder blasen Sie ihn ab. Bei starker Verschmutzung mit lauwarmem Wasser abspülen (Temperatur niedriger als die Hand). Verwenden Sie niemals Alkohol oder chemische Reinigungsmittel. Berühren Sie die Linsen nicht mit den Fingern.

Wie hoch ist die minimale Fokussierentfernung?

Die Nahgrenze für das Modell Trinovid 10x42 HD beträgt etwa 1,60 Meter (bei 0 Dioptrien).

Ist das Fernglas wasserdicht?

Ja, es ist bis zu 4 Meter Wassertiefe wasserdicht. Das Magnesiumgehäuse ist stickstoffgefüllt, um internes Beschlagen zu verhindern.

Wie stelle ich den Augenabstand ein?

Klappen Sie das Fernglas am Gelenk (Markierung 6) zusammen, bis die beiden Sehfelder ein rundes Bild ergeben. Der einstellbare Augenabstand beträgt 58 bis 76 mm.

Welches Zubehör wird mit dem Fernglas mitgeliefert?

Die Verpackung enthält: das Fernglas, einen Adventure Strap (für 8x42/10x42), einen Trageriemen, ein optisches Reinigungstuch, eine Okularschutzkappe, zwei Objektivschutzkappen, die Bedienungsanleitung, die Garantiekarte und ein Prüfzertifikat.

Wie ersetze ich ein Ersatzteil wie eine Augenmuschel?

Kontaktieren Sie den Leica Kundendienst oder den Importeur Ihres Landes. Die Adressen finden Sie auf der Garantiekarte. Die Augenmuscheln sind abnehmbar, indem Sie sie vollständig herausschrauben.

Welche Betriebstemperatur ist zulässig?

Das Fernglas kann bei -25°C bis +55°C betrieben und bei -40°C bis +85°C gelagert werden.

Was tun, wenn das Bild nicht rund ist?

Überprüfen Sie zuerst den Augenabstand, indem Sie das Gelenk einstellen. Stellen Sie auch sicher, dass die Augenmuscheln korrekt (für Brille oder ohne) und auf beiden Seiten identisch eingestellt sind.

BEDIENUNGSANLEITUNG Trinovid 10x42 HD LEICA

ANLEITUNG | INSTRUCTIONS

Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äußerster Zuverlässigkeit und langer Lebensdauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Trinovid HD Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.

LIEFERUMFANG

• Fernglas
• Adventure Strap (nur 8x42HD/10x42HD)
• Tragriemen
• Optik Reinigungstuch
• Okularschutzdeckel
• 2Objektiv-Schutzdeckel
• Anleitung
• Garantiekarte
• Prüfzertifikat

BEZEICHNUNG DER TEILE

1 Ösen für Tragriemen
2 Dioptrienring
3 Okular-Augenmuscheln
Stellung a: ganz herausgedreht, z. B. für Beobachtung ohne Brille
Stellung b: ganz hereingedreht, z. B. für Beobachtung mit Brille
4 Dioptrienskala
5 Zentralfokussierungsrad
6 Gelenkachse für Einstellung des Augenabstands

INHALTSVERZEICHNIS

Anwendungsmöglichkeiten....6

Anbringen eines Tragriemens und des Okular-Schutzdeckels 6

Anbringen der Objektiv-Schutzdeckel 6

Einstellen der Augenmuscheln / Verwendung mit und ohne Brille 7

Einstellen des Augenabstands 8

Einstellen der Schärfe / Dioptrienausgleich....9

Dioptrieskalenangabe....10

Pflege/Reinigung....10

Zubehör 11

Ersatzteile....11

Fehlfunktionen und ihre Behebung....12

Technische Daten 13

Leica Service-Adressen 14

Achtung:

• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

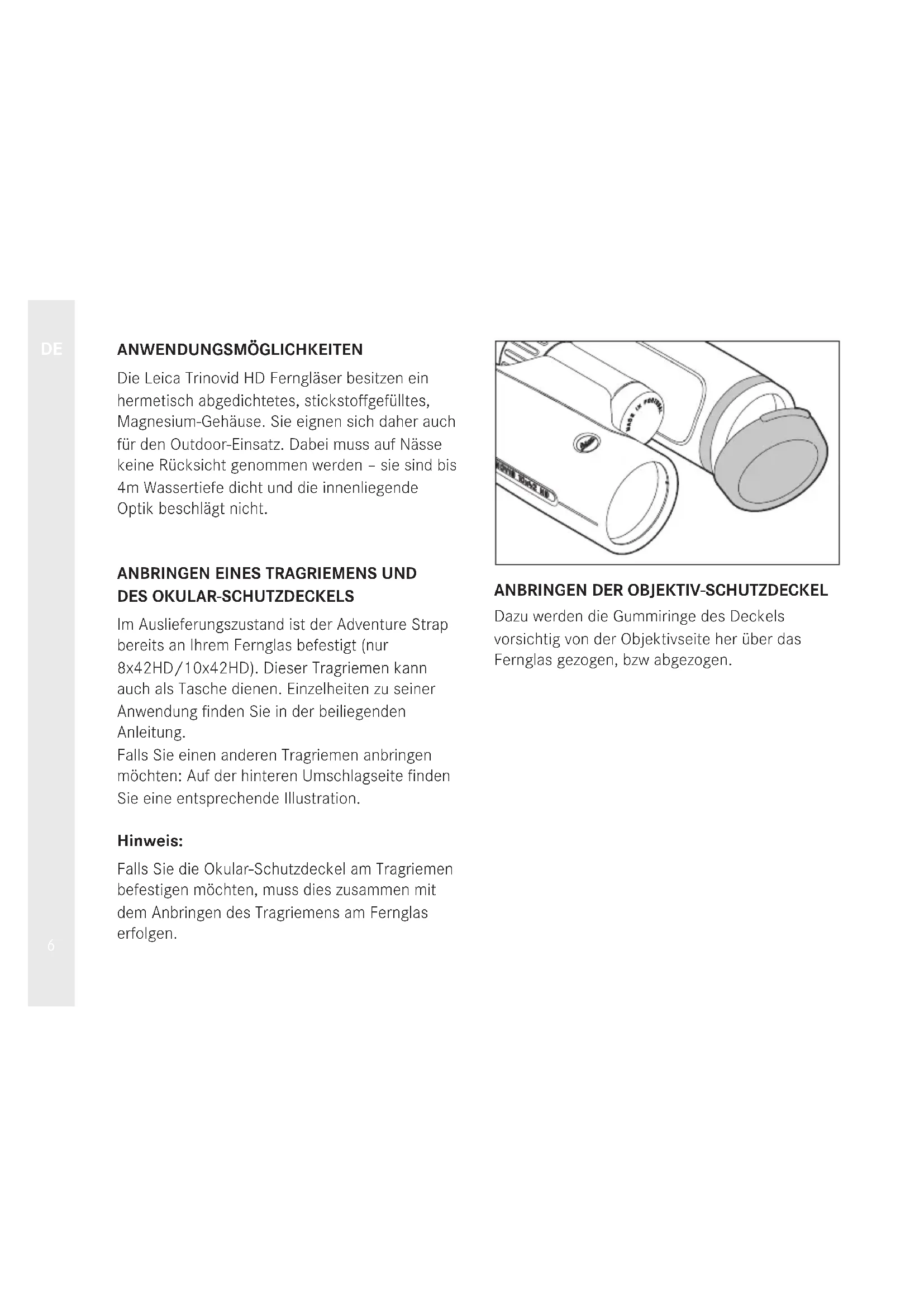

ANWENDUNGSMÖGLICHKEITEN

Die Leica Trinovid HD Ferngläser besitzen ein hermetisch abgedichtetes, stickstoffgefülltes, Magnesium-Gehäuse. Sie eignen sich daher auch für den Outdoor-Einsatz. Dabei muss auf Nässe keine Rücksicht genommen werden – sie sind bis 4m Wassertiefe dicht und die innenliegende Optik beschlägt nicht.

ANBRINGEN EINES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS

Im Auslieferungszustand ist der Adventure Strap bereits an Ihrem Fernglas befestigt (nur 8x42HD/10x42HD). Dieser Tragriemen kann auch als Tasche dienen. Einzelheiten zu seiner Anwendung finden Sie in der beiliegenden Anleitung.

Falls Sie einen anderen Tragriemen anbringen möchten: Auf der hinteren Umschlagseite finden Sie eine entsprechende Illustration.

Hinweis:

Falls Sie die Okular-Schutzdeckel am Tragriemen befestigen möchten, muss dies zusammen mit dem Anbringen des Tragriemens am Fernglas erfolgen.

Dazu werden die Gummiringe des Deckels vorsichtig von der Objektivseite her über das Fernglas gezogen, bzw abgezogen.

EINSTELLEN DER AUGENMUSCHELN / VERWENDUNG MIT UND OHNE BRILLE

Die Okular-Augenmuscheln 3 lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründlichen Reinigung können sie auch ganz abgenommen werden.

Für die Beobachtung mit Brille bleiben sie in der ganz eingedrehten (Bild A), oder einer leicht herausgedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausgedreht. Es stehen zwei Positionen zur optimalen Anpassung zur Verfügung.

Sind die Okulare stark verschmutzt, empfiehlt es sich, die Augenmuscheln zur Reinigung abzunehmen. Dazu werden sie aus der ganz herausgedrehten Position einfach abgezogen (Bilder C. D).

EINSTELLEN DES AUGENABSTANDS

Durch Knicken des Fernglases um die Gelenkachse 6 wird der individuelle Augenabstand eingestellt. Bei korrektem Augenabstand verschmelzen rechtes und linkes Sehfeld zu einem kreisrunden Bild.

EINSTELLEN DER SCHÄRFE / DIOPTRIENAUSGLEICH

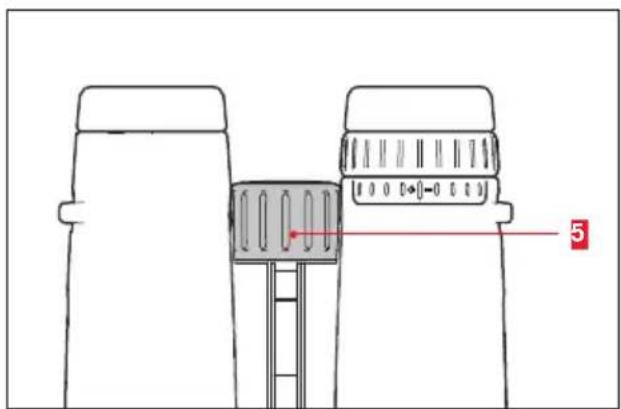

Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Trinovid HD Ferngläsern mit dem Zentral-Fokussierrad 5. Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille dient der Dioptrienring 2 der nur die Schärfe des rechten Systems verändert.

1. Rechtes Auge schließen oder rechtes Objektiv abdecken. Dann das Zentral-Fokussierungsrad so einstellen, dass Sie das Zielobjekt im linken Fernglasrohr optimal scharf sehen.
2. Linkes Auge schließen oder linkes Objektiv abdecken. Dann den Dioptrienring so einstellen, dass Sie dasselbe Objekt auch im rechten Fernglasrohr optimal scharf sehen.

DIOPTRIESKALENANGABE

Der über die Schärfjeanpassung ermittelte individuelle Wert des Benutzers kann anhand der einmal ermittelten Skaleneinstellung immer wieder in Sekundenschnelle individuell angepasst werden.

PFLEGE/REINIGUNG

Ihr Leica Trinovid HD-Fernglas wurde für den ständigen Einsatz im Freien gebaut. Es bedarf daher außer einer gelegentlichen Reinigung keiner besonderen Pflege.

Fingerabdrücke, Wassertropfen, u. ä. auf Objektiv- und Okularlinsen können mit einem weichen, staubfreien Tuch abgewischt werden. Gegebenenfalls hilft dabei das vorherige Anhauchen der Linsen. Grobe Schmutzteilchen auf den Glasflächen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Bei starker Verschmutzung kann eine Reinigung durch Abspülen unter fließendem, maximal handwarmem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden.

Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung benutzt werden.

Wichtig:

• Achten Sie darauf, die Glasflächen nicht mit den Fingern zu berühren, besonders nicht wenn Sie sie vorher mit Handcreme, Insektenschutzmitteln o.ä. behandelt haben. Diese Mittel können Chemikalien enthalten, die die Vergütungen der Glas-Oberflächen beschädigen oder zerstören.
• Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen Druck aus. Die Vergütung ist zwar hochabriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

ZUBEHÖR

Einzelheiten zum umfangreichen Zubehör-Sortiment für Ihr Leica Trinovid HD-Fernglas finden Sie auf der Homepage der Leica Camera AG:

www.leica-camera.com

ERSATZTEILE

Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unsere Customer Care-Abteilung oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt.

FEHLFUNKTIONEN UND IHRE BEHEBUNG

Fehler Ursache Abhilfe
Bei der Beobachtung wird kein kreisrundes Bild erreicht.	a) Das Fernglas ist nicht genügend dem persönlichen Augenabstand angepasst.	a) Einfach durch stärkeres oder schwächeres Knicken der Gelenkachse den Abstand der beiden Fernglas-Rohre korrigieren.
	b) Die Pupille des Beobachters liegt nicht in der Austrittspupille des Fernglases.	b) Kopfhaltung, Augen- und Fernglasposition korrigieren.
	c) Die Stellung der Augenmuscheln entspricht nicht der richtigen Benutzung mit und ohne Brille.	c) Anpassung korrigieren: Brillenträger drehen die Augen-muscheln hinein; bei Beobachtung ohne Brille: Augenmuscheln herausdrehen.
	d) Die Stellung der Augenmuscheln ist links und rechts unterschiedlich.	d) Bringen Sie beide Augenmuscheln auf die gleiche Stellung.

TECHNISCHE DATEN

LEICA TRINOVID 8 x 32 HD LEICA TRINOVID 10 x 32 HD
Vergrößerung 8x10x
Objektivdurchmesser 32mm 32mm
Austrittspupille 4mm 3,2mm
Dämmerungszahl 16 17,9
Licht-Transmission 90% 90%
Subjektiver Sehwinkel /Sehfeld auf 1.000m	53,5°/124m	61,3°/114m
Austrittspupillen-Lage 17mm 15,5mm
Naheinstellgrenze (bei 0 Dioptr.)	ca.1m	ca. 1m
Dioptrienausgleich / bei ∞	±5dpt.	±5dpt.
Brillenträgerokular	ja	ja
Augenmuschel	Einstell- und abnehmbar, mit 5 Raststufen
Einstellbarer Augenabstand	58-76mm
Fokussierung	Innenfokussierung über Mitteltrieb
Funktions-/Lagertemperatur	-25°+55°/-40°+85°
Wasserdichtigkeit	Druckwasserdicht bis 4 m Wassertiefe
Abmessungen (B x H x T)	117 x 65 x 130mm
Gewicht	ca. 630g	ca. 640g

TECHNISCHE DATEN

LEICA TRINOVID 8 x 42 HD LEICA TRINOVID 10 x 42 HD
Vergrößerung 8x10x
Objektivdurchmesser 42mm 42mm
Austrittspupille 5,25mm 4,2mm
Dämmerungszahl 18,33 20,5
Licht-Transmission 90% 90%
Subjektiver Sehwinkel /Sehfeld auf 1.000m	53,5°/124m	61,3°/113m
Austrittspupillen-Lage 17mm 15,5mm
Naheinstellgrenze (bei 0 Dioptr.)	ca.1,8m	ca. 1,6m
Dioptrienausgleich / bei ∞	± 5dpt.	± 5dpt.
Brillenträgerokular ja	ja
Augenmuschel	Einstell- und abnehmbar, mit 5 Raststufen
Einstellbarer Augenabstand	58-76mm
Fokussierung	Innenfokussierung über Mitteltrieb
Funktions-/Lagertemperatur	-25°+55°/-40°+85°
Wasserdichtigkeit	Druckwasserdicht bis 4 m Wassertiefe
Abmessungen (B x H x T)	117 x 65 x 145mm
Gewicht	ca. 750g	ca. 760g

LEICA PRODUCT SUPPORT

Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per eMail die Leica Product Support-Abteilung der Leica Camera AG.

Leica Camera AG

Product Support

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone] /-108

Telefax: [phone]

[e-mail]

LEICA CUSTOMER CARE

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer Care-Abteilung der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefax: [phone]

[e-mail]
