Trinovid 10x42 HD - Binoculares LEICA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Prismáticos
Marca	Leica
Modelo	Trinovid 10x42 HD
Aumento	10x
Diámetro del objetivo	42 mm
Pupila de salida	4,2 mm
Índice crepuscular	20,5
Transmisión de la luz	90%
Campo de visión a 1000 m	113 m
Posición de la pupila de salida	15,5 mm
Límite de enfoque cercano	Aproximadamente 1,60 m
Compensación dióptrica	±5 dpt (para ∞)
Ocular para usuario de gafas	Sí
Copa ocular	Ajustable y desmontable, con 5 muescas
Distancia interpupilar ajustable	58-76 mm
Enfoque	Interno mediante la rueda central
Dimensiones (L x A x P)	117 x 65 x 145 mm
Peso	Aproximadamente 760 g
Temperatura de funcionamiento	-25°C a +55°C
Temperatura de almacenamiento	-40°C a +85°C
Impermeabilidad	Hasta 4 m de profundidad de agua
Material del cuerpo	Magnesio, lleno de nitrógeno
Accesorios incluidos	Adventure Strap, correa de transporte, paño de limpieza óptica, tapón de protección del ocular, 2 tapones de protección de los objetivos, manual de instrucciones, tarjeta de garantía, certificado de control
Mantenimiento y limpieza	Limpieza con paño suave sin pelusa; eliminar partículas grandes con un cepillo; enjuague con agua tibia si es necesario; no usar alcohol ni productos químicos
Seguridad	Nunca mire al sol o a una fuente de luz brillante con los prismáticos; no los use mientras camina

Preguntas frecuentes - Trinovid 10x42 HD LEICA

¿Cómo ajustar la compensación dióptrica en los prismáticos Leica Trinovid 10x42 HD?

Cierre el ojo derecho o cubra el objetivo derecho, luego ajuste la rueda de enfoque central para obtener nitidez con el ojo izquierdo. Después, cierre el ojo izquierdo o cubra el objetivo izquierdo, y gire el anillo de compensación dióptrica (marca 2) para obtener nitidez con el ojo derecho. El valor se puede memorizar gracias a la graduación dióptrica.

¿Puedo usar estos prismáticos con gafas?

Sí, las copas oculares (marca 3) son ajustables. Para usar con gafas, deje las copas completamente enroscadas (posición b). Para usar sin gafas, desenrósquelas completamente (posición a). Los prismáticos están diseñados para usuarios de gafas.

¿Cómo limpiar las lentes de los prismáticos?

Use un paño suave sin pelusa para limpiar las marcas. Para la suciedad gruesa como arena, use un cepillo fino o sople. En caso de suciedad importante, enjuague con agua tibia (temperatura inferior a la de la mano). Nunca use alcohol o productos químicos. Evite tocar las lentes con los dedos.

¿Cuál es la distancia mínima de enfoque?

El límite de enfoque cercano para el modelo Trinovid 10x42 HD es de aproximadamente 1,60 metros (para 0 dioptrías).

¿Los prismáticos son impermeables?

Sí, son impermeables hasta 4 metros de profundidad de agua. El cuerpo de magnesio está lleno de nitrógeno para evitar el empañamiento interno.

¿Cómo ajustar la distancia interpupilar?

Doble los prismáticos por la bisagra (marca 6) hasta que los dos campos visuales formen una sola imagen redonda. La distancia ajustable es de 58 a 76 mm.

¿Qué accesorios se incluyen con los prismáticos?

El embalaje contiene: los prismáticos, una Adventure Strap (para 8x42/10x42), una correa de transporte, un paño de limpieza óptica, un tapón de protección del ocular, dos tapones de protección de los objetivos, el manual de instrucciones, la tarjeta de garantía y un certificado de control.

¿Cómo reemplazar una pieza de repuesto como una copa ocular?

Contacte al servicio postventa de Leica o al importador de su país. Las direcciones aparecen en la tarjeta de garantía. Las copas oculares son desmontables desenroscándolas completamente.

¿Cuál es la temperatura de funcionamiento permitida?

Los prismáticos pueden funcionar de -25°C a +55°C y almacenarse de -40°C a +85°C.

¿Qué hacer si la imagen no es redonda?

Primero verifique la distancia interpupilar ajustando la bisagra. Asegúrese también de que las copas oculares estén ajustadas correctamente (con o sin gafas) y de manera idéntica en ambos lados.

MANUAL DE USUARIO Trinovid 10x42 HD LEICA

Estimado/a cliente/a:

Leica es sinónimo en todo el mundo de máxima calidad, precisión mecánica fina, excelente fiabilidad y larga vida útil.

Le deseamos que disfrute y saque el máximo partido a sus nuevos prismáticos Leica Trinovid HD. Para que pueda utilizarlos correctamente, le recomendamos que lea antes estas instrucciones.

ALCANCE DEL SUMINISTRO

• Prismáticos
• Correa Adventure (solamente 8x42HD/10x42HD)
• Correa de transporte
• Paño de limpieza de la óptica
• Tapa de protección ocular
• 2 tapas de protección del objetivo
• Instrucciones
• Tarjeta de garantía
• Certificado de ensayo

DENOMINACIÓN DE LOS COMPONENTES

1 Ojales para la correa de transporte
2 Anillo de dioptrías
3 Portaocular de goma

Posición a: completamente desenroscado, p. ej. para observar sin gafas

Posición b: completamente enroscado, p. ej. para observar con gafas

4 Escala de dioptrías
5 Rueda central de enfoque
6 Eje de articulación para el ajuste de la distancia de los ojos

ÍNDICE

Opciones de uso 66

Colocación de la correa y de la tapa de protección del ocular....66

Colocación de la tapa de protección del objetivo....66

Ajuste del portaocular de goma / Utilización con y sin gafas 67

Ajuste de la distancia de los ojos 68

Ajuste de la nitidez/compensación de dioptrías 69

Especificaciones de la escala de dioptrías 70

Cuidado/Limpieza 70

Accesorios....71

Piezas de recambio....71

Fallos di funcionamiento y su solución....72

Datos técnicos....73

Direcciones del servicio de atención al cliente de Leica....74

Atención:

• Nunca mire al sol u otras fuentes de luz brillante con los prismáticos. ¡Peligro de lesiones oculares!
• Nunca mire a través de los prismáticos al caminar. ¡Peligro de tropezar con obstáculos que se han pasado por alto!

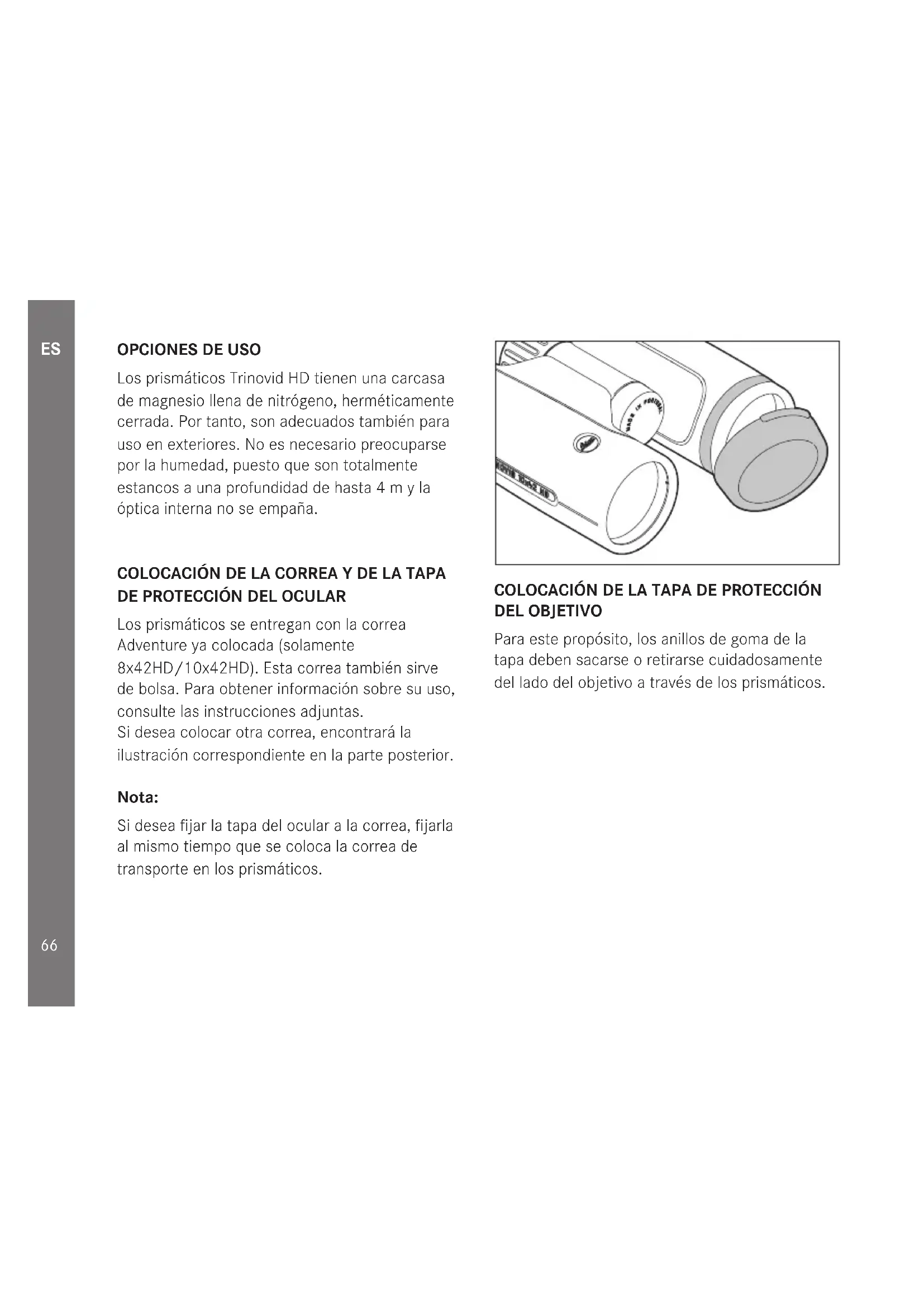

OPCIONES DE USO

Los prismáticos Trinovid HD tienen una carcasa de magnesio llena de nitrógeno, herméticamente cerrada. Por tanto, son adecuados también para uso en exteriores. No es necesario preocuparse por la humedad, puesto que son totalmente estancos a una profundidad de hasta 4 m y la óptica interna no se empañía.

COLOCACIÓN DE LA CORREA Y DE LA TAPA DE PROTECCIÓN DEL OCULAR

Los prismáticos se entregan con la correa Adventure ya colocada (solamente 8x42HD/10x42HD). Esta correa también sirve de bolsa. Para obtener información sobre su uso, consulte las instrucciones adjuntas. Si desea colocar otra correa, encontrará la ilustración correspondiente en la parte posterior.

Nota:

Si desea fijar la tapa del ocular a la correa, fijarla al mismo tiempo que se coloca la correa de transporte en los prismáticos.

COLOCACIÓN DE LA TAPA DE PROTECCIÓN DEL OBJETIVO

Para este propósito, los anillos de goma de la tapa deben sacarse o retirarse cuidadosamente del lado del objetivo a través de los prismáticos.

AJUSTE DEL PORTAOCULAR DE GOMA/ UTILIZACIÓN CON Y SIN GAFAS

Los portaoculares de goma 3 se pueden ajustar fácilmente girándolos y encajándolos en la posición seleccionada. Para la limpieza a fondo, también pueden quitarse.

Para observar con gafas deben permanecer en la posición totalmente retraída (figura A), o en la posición ligeramente extendida. Para la observación sin gafas, se extiende girando hacia la izquierda. Existen dos posiciones para un ajuste óptimo.

Si los oculares están muy sucios, se recomienda quitar los portaoculares de goma para limpiarlos. Para ello, simplemente hay que retirarlos desde la posición totalmente extendida (figuras C D).

AJUSTE DE LA DISTANCIA DE LOS OJOS

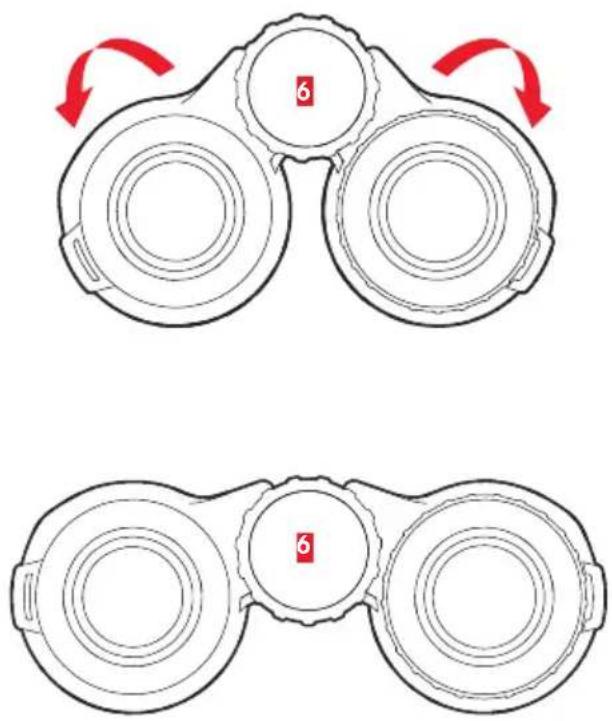

La distancia individual de los ojos se ajusta doblando los prismáticos por el eje de articulación 6. Con la distancia correcta de los ojos, los campos visuales derecho e izquierdo se funden en una única imagen circular.

AJUSTE DE LA NITIDEZ/COMPENSACIÓN DE DIOPTRÍAS

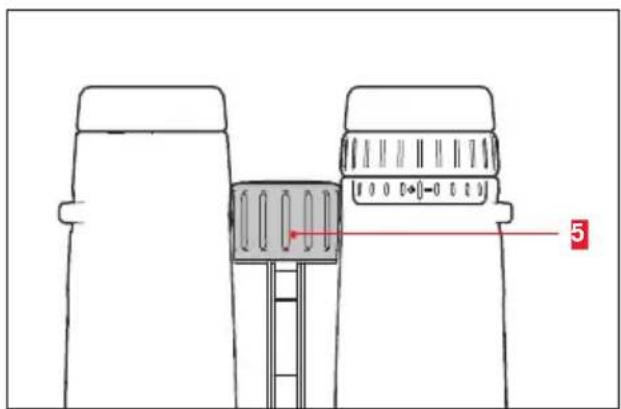

En los Leica Trinovid HD, la nitidez de los objetos situados a distintas distancias se ajusta con la rueda central de enfoque 5.

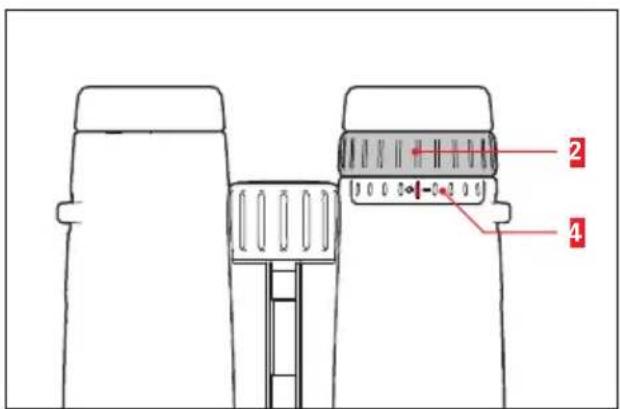

Para compensar defectos de la visión individual durante la visualización sin gafas, se utiliza el anillo de dioptrías 2, el cual sólo corrige la nitidez del sistema derecho.

1. Cerrar el ojo derecho o cubrir la lente derecha. A continuación, ajustar la rueda central de enfoque para obtener una imagen totalmente nítida del objeto a visualizar en el tubo binocular izquierdo.

2. Cerrar el ojo izquierdo o cubrir la lente izquierda. A continuación, ajustar la rueda central de enfoque para obtener una imagen totalmente nítida del mismo objeto también en el tubo binocular derecho.

ESPECIFICACIONES DE LA ESCALA DE DIOPTRÍAS

El valor individual de cada usuario determinado a través del ajuste de nitidez siempre se puede volver a adaptar individualmente en cuestión de segundos mediante el ajuste de la escala determinado una sola vez.

CUIDADO/LIMPIEZA

Sus prismáticos Trinovid HD se han diseñado para el uso permanente al aire libre. Por lo tanto, no requieren cuidados especiales en su limpieza. Las huellas de dedos, agua y demás en las lentes del objetivo y el ocular pueden limpiarse con un paño sin polvo. Opcionalmente ayuda empañar antes las lentes con vaho. Las partículas grandes de suciedad, como la arena, deben quitarse con un pincel o soplando. Si están muy sucios, se pueden limpiar bajo el chorro de agua tibia, nunca caliente. El agua salada también debe aclararse. No utilizar alcohol ni otros solventes químicos para la limpieza.

Importante:

• Tenga cuidado de no tocar el cristal con los dedos, sobre todo si los ha tratado previamente con crema de manos, repelentes de insectos o similar. Estos agentes pueden contener sustancias químicas que pueden dañar o destruir el tratamiento de las superficies de vidrio.
• No ejerza mucha presión al frotar la suciedad intensa de la superficie de la lente. Aunque el tratamiento antirreflejos es muy resistente a los roces, puede resultar dañado por la arena o los cristales de sal.

ACCESORIOS

En la página web de Leica Camera AG encontrará todos los detalles sobre la amplia gama de accesorios para sus prismáticos Trinovid HD:

www.leica-camera.com

RECAMBIOS

Si necesita un recambio para sus prismáticos, por ejemplo, un portaocular de goma, una tapa o una correa, póngase en contacto con nuestro servicio postventa o con el representante de Leica en su país. Encontrará la lista de direcciones en la Tarjeta de Garantía.

FALLOS DE FUNCIONAMIENTO Y SU SOLUCIÓN

Error Causa Solución
Al mirar no se consigue una imagen circular.	a) Los prismáticos no están correctamente adaptados a la distancia personal de los ojos.	a) Corrija la distancia de los dos tubos de los prismáticos doblando más o menos el eje de articulación.
	b) La pupila del usuario no está en la pupila de salida de los prismáticos.	b) Corrija la posición de la cabeza, los ojos y los prismáticos.
	c) La posición de los portaoculares de goma no coincide con el uso correcto con y sin gafas.	c) Corrija el ajuste: si lleva gafas, retraiga los portaoculares; si no lleva gafas, extienda los portao-culares.
	d) La posición de los portaoculares izquierdo y derecho es diferente.	d) Coloque ambos portaoculares en la misma posición.

ESPECIFICACIONES TÉCNICAS

	LEICA TRINOVID 8 x 32 HD LEICA	TRINOVID 10 x 32 HD
Aumento	8 x 10 x
Diámetro del objetivo	32 mm 32 mm
Pupila de salida	4 mm 3,2 mm
Factor crepuscular	16 17,9
Transmisión de la luz	90% 90%
Ángulo visual subjetivo/campo visual a 1.000 m	53,5°/124m	61,3°/114m
Posición de la pupila de salida	17mm 15,5mm
Distancia mínima de enfoque (a 0 dioptr.)	aprox.1,8 m aprox. 1,6 m
Compensación de dioptrías / a ∞	± 5dpt. ± 5dpt.
Ocular para usuarios de gafas	sí sí
portaocular de goma	Ajustable y extraíble, con 5 etapas de bloqueo
Distancia ajustable de los ojos	58-76 mm
Enfoque	Enfoque interno a través de rueda central
Función / temperatura de almacenamiento	-25°+55°/-40°+85°
Resistencia al agua	Impermeable a una profundidad de agua de hasta 4 m/
Dimensiones (ancho x alto x profundo)	117 x 65 x 130mm
Peso	aprox. 630 g aprox. 640 g

ESPECIFICACIONES TÉCNICAS

	LEICA TRINOVID 8 x 42 HD LEICA	TRINOVID 10 x 42 HD
Aumento	8 x 10 x
Diámetro del objetivo	42 mm 42 mm
Pupila de salida	5,25 mm 4,2 mm
Factor crepuscular	18,33 20,5
Transmisión de la luz	90% 90%
Ángulo visual subjetivo/ campo visual a 1.000 m	53,5° / 124m	61,3° / 113m
Posición de la pupila de salida	17mm 15,5 mm
Distancia mínima de enfoque (a 0 dioptr.)	aprox.1,8 m aprox. 1,6 m
Compensación de dioptrías / a ∞	± 5dpt. ± 5dpt.
Ocular para usuarios de gafas	sí sí
portaocular de goma	Ajustable y extraíble, con 5 etapas de bloqueo
Distancia ajustable de los ojos	58-76 mm
Enfoque	Enfoque interno a través de rueda central
Función / temperatura de almacenamiento	-25°+55°/-40°+85°
Resistencia al agua	Impermeable a una profundidad de agua de hasta 4 m/
Dimensiones (ancho x alto x profundo)	117 x 65 x 145 mm
Peso	aprox. 750 g aprox. 760 g

LEICA PRODUCT SUPPORT

Obtendrá respuesta a sus preguntas sobre aplicaciones del programa Leica dirigiéndose al Leica Product Support de Leica Camera AG por escrito, por teléfono, por fax o por correo electrónico:

Leica Camera AG

Soporte del producto

Am Leitz-Park 5

D-35578 Wetzlar

Teléfono: [phone] /-108

Telefax: [phone]

[e-mail]

LEICA CUSTOMER CARE

Para el mantenimiento de su equipo Leica, así como en caso de desperfectos o averías, está a su disposición el Customer Care de Leica Camera AG o el Servicio de reparaciones de una representación de Leica (encontrará la lista de direcciones en la Tarjeta de Garantía).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Teléfono: [phone]

Telefax: [phone]

[e-mail]
