Ultravid 8x50 HD-Plus - Binoculares LEICA - Manual de uso y guía de instrucciones gratis

Marca	Leica
Modelo	Ultravid 8x50 HD-Plus
Tipo de producto	Prismáticos
Aumento	8x
Diámetro del objetivo	50 mm
Pupila de salida	6.25 mm
Índice crepuscular	20
Luminosidad geométrica	39.06
Campo visual	115 m/1000 m (6.6°)
Límite de enfoque cercano	Aprox. 3.60 m
Distancia longitudinal de la pupila de salida (distancia ocular)	18.1 mm
Distancia interpupilar	58 - 74 mm
Tipo de prisma	En techo
Revestimientos	HDC™ en las lentes, HLS™ y corrección de fase P40 en los prismas
Compensación dióptrica	±4 dioptrías
Temperatura de funcionamiento	-25°C a +55°C
Temperatura de almacenamiento	-40°C a +85°C
Estanqueidad	Estanco hasta 5 m de profundidad (0.5 bar)
Material del cuerpo	Magnesio con eje de articulación en titanio
Dimensiones (L x A x P)	125 x 70 x 183 mm
Peso	Aprox. 1010 g
Accesorios incluidos	Correa de transporte, funda siempre lista, tapa de protección del ocular, 2 tapas de objetivo, instrucciones, tarjeta de garantía, certificado de control
Garantía	Garantía del fabricante (ver tarjeta de garantía)

Preguntas frecuentes - Ultravid 8x50 HD-Plus LEICA

¿Cómo ajustar el enfoque y la compensación dióptrica en los prismáticos Ultravid 8x50 HD-Plus?

Utilice la rueda de enfoque central (4) para la nitidez general. Para la compensación dióptrica, desbloquee el anillo dióptrico (3) tirando de él, luego ajústelo para el ojo derecho. Una vez ajustado, presione el anillo para bloquearlo. El ajuste se memoriza mientras las dos mitades de la rueda estén acopladas.

¿Cómo utilizar los oculares con o sin gafas?

Los oculares (1) giran y encajan. Para observar con gafas, déjelos en posición retraída (b). Para observar sin gafas, extiéndalos girando en sentido contrario a las agujas del reloj (posición a). Hay dos posiciones disponibles para un confort óptimo.

¿Cómo limpiar las lentes de los prismáticos?

Primero elimine las partículas grandes con un cepillo o soplando. Para huellas dactilares, humedezca ligeramente la lente soplando (vaho) y limpie con un paño suave de algodón. Evite la presión excesiva. Para una limpieza profunda, puede enjuagar los prismáticos bajo el grifo, pero asegúrese de que la rueda central esté acoplada para evitar la entrada de agua.

¿Son estancos los prismáticos?

Sí, los Leica Ultravid 8x50 HD-Plus son estancos hasta 5 metros de profundidad (0,5 bar). El cuerpo de magnesio está herméticamente cerrado y lleno de nitrógeno para evitar el empañamiento interno. Después de la exposición al agua salada, enjuague con agua dulce.

¿Cómo ajustar la distancia interpupilar?

Separe o acerque los dos tubos alrededor del eje de articulación (5) hasta que los dos campos de visión se fusionen en un solo círculo. El rango de ajuste es de 58 a 74 mm.

¿Puedo usar los prismáticos en un trípode?

Sí, hay un adaptador de trípode con rosca 1/4" (referencia 42220) disponible como accesorio. Se fija en el eje articulado para una observación estable.

¿Cuáles son las temperaturas de uso y almacenamiento?

Temperatura de funcionamiento: -25°C a +55°C. Temperatura de almacenamiento: -40°C a +85°C. Los prismáticos están diseñados para condiciones extremas.

¿Cómo fijar la correa y las tapas de protección?

Pase la correa por las argollas (2) previstas para ello. Para la tapa del ocular, fíjela al mismo tiempo que la correa. Las tapas de objetivo se colocan tirando del anillo de goma sobre el tubo; al abrir, el anillo gira y bloquea la tapa en posición abierta.

¿Qué hacer si las imágenes no son perfectamente redondas?

Verifique tres puntos:
1. La distancia interpupilar (ajuste los tubos).
2. La posición de sus ojos respecto a los oculares (ajuste la cabeza).
3. La posición de los oculares (extendidos para sin gafas, retraídos para con gafas).

¿Dónde puedo encontrar piezas de repuesto?

Contacte al servicio de atención al cliente de Leica o a su representante nacional (dirección en la tarjeta de garantía). Hay piezas como oculares, tapas y correas disponibles. Códigos de accesorios: adaptador de trípode 42220, correa estanca naranja 42163.

MANUAL DE USUARIO Ultravid 8x50 HD-Plus LEICA

El nombre de Leica garantiza en todo el mundo la mayor calidad óptica y una mecánica de precisión de gran fiabilidad y larga duración.

Deseamos que disfruten y tengan mucho éxito con su nuevo prismático Leica Ultravid.

Le recomendamos la lectura detenida de estas instrucciones para que pueda utilizarlos correctamente.

Volumen de suministro

• Prismàtico
• Correa de transporte
• Estuche de pronto uso
• Tapa protectora del ocular
• 2 tapas protectoras de objetivo (sólo para modelos BR)
• Instrucciones
• Tarjeta de garantía
• Certificado de comprobación

Denominación de los componentes

1. Anteojeras para ocular
   Posición a: desenroscada para la observación sin gafas
   Posición b: enroscada para la observación con gafas
2. Corchetes para correas portadoras
3. Anillo de dioptrías enclavable
4. Anillo de enfoque central
5. Eje de articulación para el ajuste de las distancia del ojo

Índice

Prólogo 61

Volumen de suministro 61

Denominación de los componentes....61

Posibilidades de aplicación....63

Colocación de la correa y de la tapa protectora del ocular 63

Montaje de las tapas protectoras de objetivo 63

Ajuste de las anteojeras / Uso con y sin gafas....64

Ajuste de la distancia del ojo 65

Ajuste del enfoque / Compensación de dioptrías....66

Datos de la escala....67

Cuidado/Limpieza....68

Accesorios....68

Piezas de recambio 68

Qué hacer si....69

Datos técnicos....70-71

Leica en Internet y Leica Akademie ....72

Servicio de información Leica 72

Servicio postventa Leica 72

Indicaciones de seguridad

• No mirar jamás con los prismáticos en dirección al sol u otras fuentes luminosas! Se pueden producir lesiones oculares!
• No mirar a través de los prismáticos mientras anda! Podría no ver algunos obstáculos!

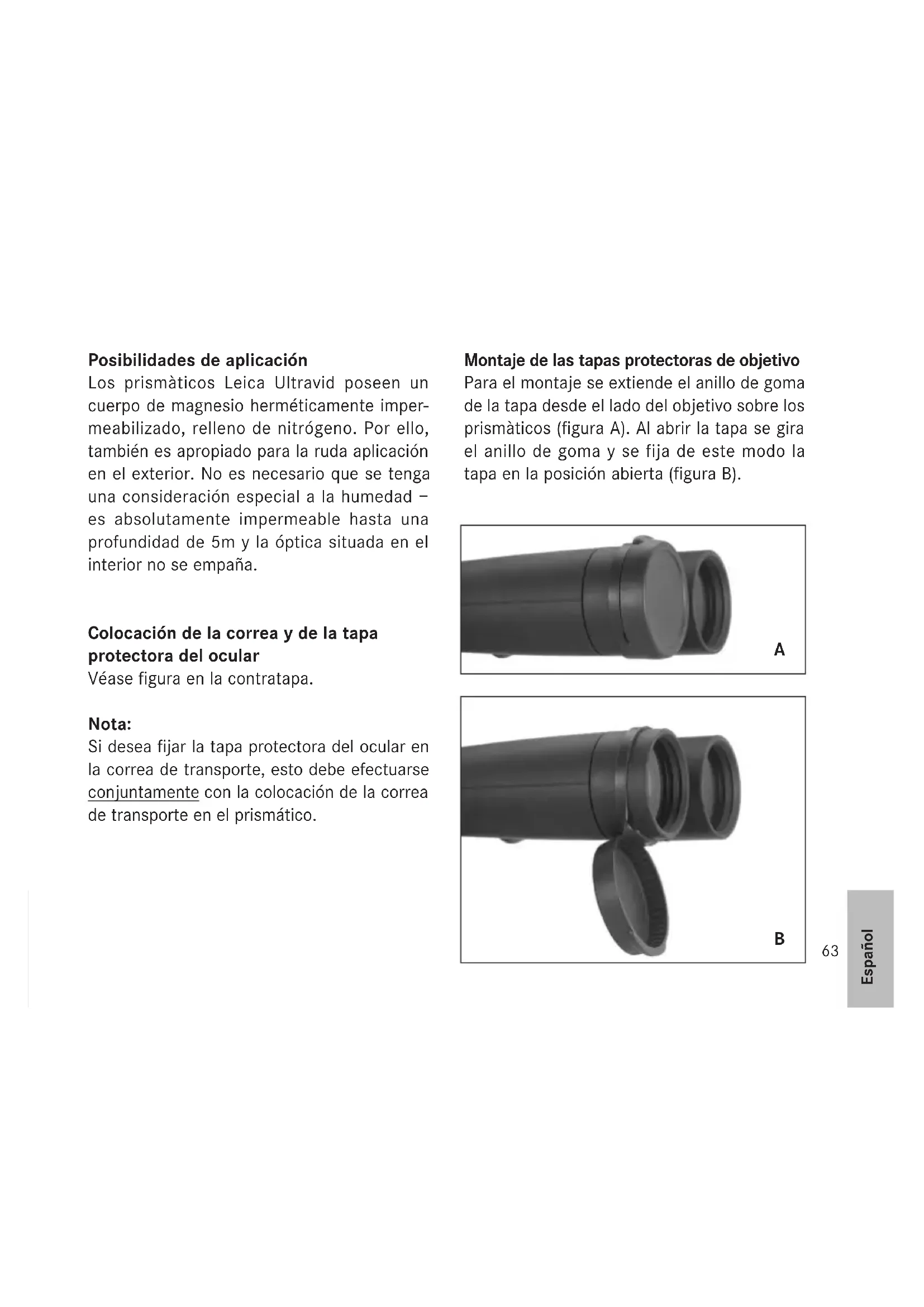

Posibilidades de aplicación

Los prismáticos Leica Ultravid poseen un cuerpo de magnesio herméticamente impermeabilizado, relleno de nitrógeno. Por ello, también es apropiado para la ruda aplicación en el exterior. No es necesario que se tenga una consideración especial a la humedad – es absolutamente impermeable hasta una profundidad de 5m y la óptica situada en el interior no se empañía.

Colocación de la correa y de la tapa protectora del ocular

Véase figura en la contratapa.

Nota:

Si desea fijar la tapa protectora del ocular en la correa de transporte, esto debe efectuarse conjuntamente con la colocación de la correa de transporte en el prismático.

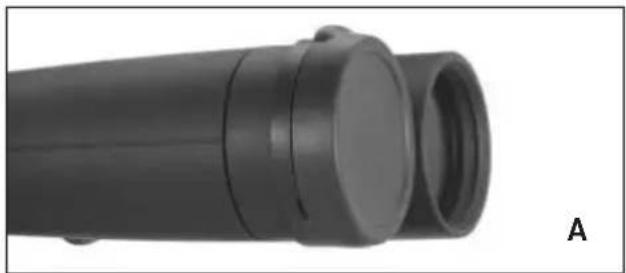

Montaje de las tapas protectoras de objetivo

Para el montaje se extiende el anillo de goma de la tapa desde el lado del objetivo sobre los prismàticos (figura A). Al abrir la tapa se gira el anillo de goma y se fija de este modo la tapa en la posición abierta (figura B).

Ajuste de las anteojeras / Uso con y sin gafas

Las anteojeras oculares (1) se pueden ajustar simplemente girándolas y encastrándolas de forma segura en las posiciones seleccionadas. Para efectuar una limpieza a fondo se pueden retirar por completo.

Para la observación con gafas (figura A) permanecerán en la posición totalmente enroscada. Para la observación sin gafas se desenroscan mediante un giro en el sentido contrario al de las agujas del reloj. Hay disponibles dos posiciones para una adaptación óptima (figuras B, C).

Si los oculares están muy sucios, se recomienda retirar las anteojeras para la limpieza (figura D). Para hacer esto, simplemente se llevan a cabo cuando están en la posición totalmente desenroscada.

Ajuste de la distancia del ojo

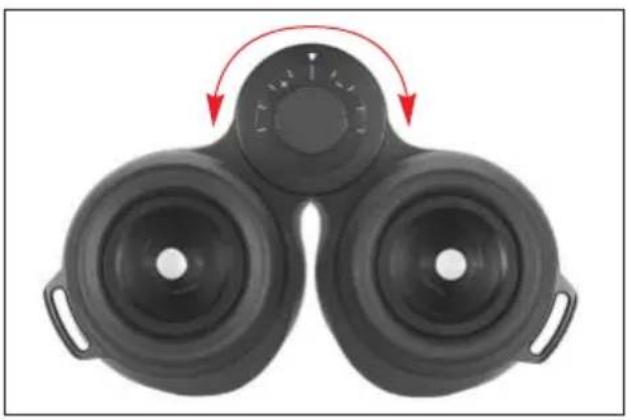

La distancia interocular individual se ajusta doblando los prismáticos en torno al eje articulado (7). El campo visual derecho e izquierdo tienen que fundirse en una imagen circular.

Compensación de dioptrías

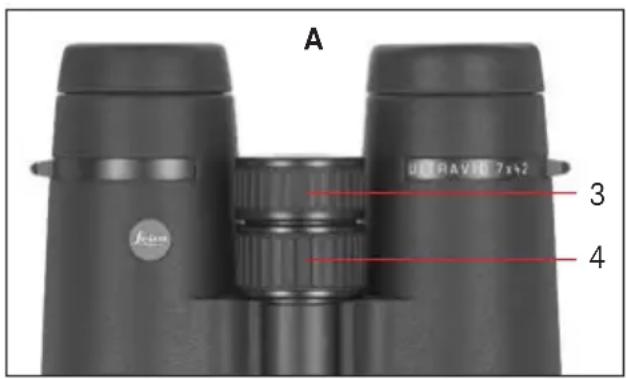

El ajuste de la nitidez a objetos alejados que se encuentran a distancias distintas se efectúa en los prismáticos Leica Ultravid con el anillo de enfoque central (4).

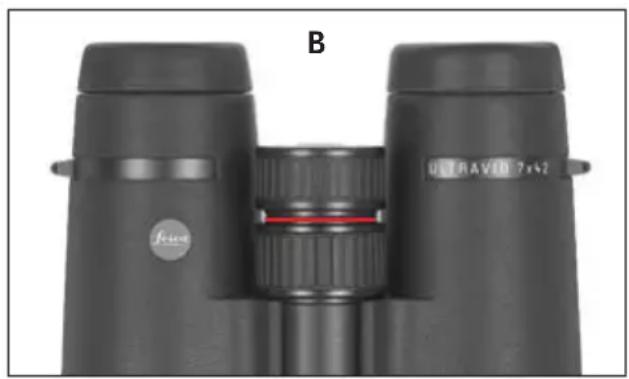

Para ajustar los defectos de visibilidad individual para la observación sin gafas sirve el anillo de graduación dióptrica (3), el cual se encuentra normalmente bloqueado (figura A). Para desacoplar ambos anillos se extrae el anillo de graduación dióptrica (figura B). El anillo de enfoque central sólo modifica la nitidez del sistema óptico izquierdo, el anillo de graduación dióptrica solamente el del derecho.

Con uno de los dos anillos se ajusta nítida mente entonces el tubo respectivo en relación a un objeto. A continuación se ajusta en el otro anillo el segundo tubo a la nitidez óptima. El orden se puede elegir de forma arbitraria. Presionando hacia abajo el anillo de graduación dióptrica se memoriza entonces el valor ajustado. El valor respectivamente ajustado se puede leer cómodamente en la escala precisa.

Notas:

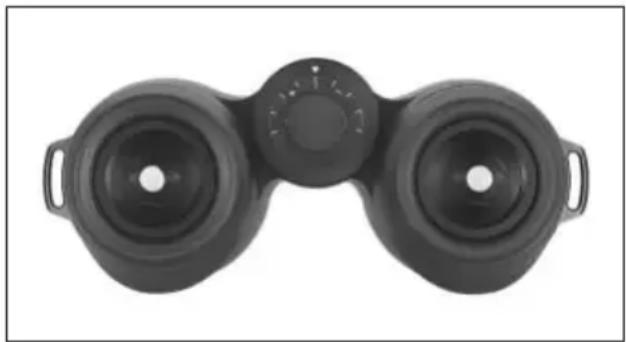

• El anillo de graduación dióptrica se puede girar libremente, es decir que se puede girar por descuido más de 360° frente al anillo de enfoque central. Dependiendo de la posición previa del anillo de enfoque central se puede limitar por ello considerablemente la carrera de enfoque del sistema global. Por tanto, preste atención a girar siempre el anillo de graduación dióptrica solamente la medida necesaria para el ajuste de la graduación.
• Para visualizar sólo por el lado derecho o el izquierdo, el otro ojo debe mantenerse cerrado o simplemente mantener tapado el frontal del objetivo del lado apropiado.

El valor individual determinado para el usuario al adaptar el enfoque queda guardado estando acopladas las dos mitades del botón. Este valor sólo se tiene que fijar una vez.

Si varias personas utilizan los prismáticos cambiando el ajuste de compensación de dioptrías, entonces, mediante el ajuste de la escala determinado una sola vez, los prismáticos se pueden volver a adaptar individualmente en cuestión de segundos. En valor a leer en la escala es la distancia entre dos rayas, igual a aprox. 1 dioptría de diferencia de ametropía entre el ojo izquierdo y el derecho.

Cuidado/Limpieza

Para sus prismáticos Leica Ultravid no son necesarios unos cuidados especiales. Las partículas de suciedad grandes, como por ejemplo la arena, se deben limpiar con un pincel de cerdas finas o soplando. Para ello tienen que estar acopladas las dos mitades del botón. Si las lentes del objetivo o del ocular están sucias de huellas dactilares o similares, se pueden limpiar con uns gamuza suave y limpia o con un paño que no tenga polvo. Si, por ejemplo, los (manguitos corredizos del ocular) oculares corredizos están muy sucios, los prismáticos se pueden limpiar enjuagándolos con agua corriente. También se tiene que aclarar el agua salada. Las manchas de agua en lentes y oculares deben retirarse con un paño ligeramente húmedo.

La humedad que penetre en el mando central de enfoque (visible en la ventana de la escala), se seca mejor si están desacopladas las dos mitadas del botón (3/4).

Atención!

No ejercer ninguna presión excesiva al limpiar las superficies de las lentes que estén muy sucias. El tratamiento antirreflexión es muy resistente a la abrasión, sin embargo puede resultar dañado debido a la arena o los cristales de sal.

Accesorios Ref.

Adaptador de trípode con rosca de 14 " ..... 42220 Correa de transporte flotante, color naranja.....42163

Piezas de recambio

En el caso de que alguna vez necesitara piezas de recambio para sus anteojos como, p. ej. anteojeras, tapas o corres de transporte, diríjase a nuestro Customer Service o a la representación de Leica específica de su país. Las direcciones figuran en la Tarjeta de Garantía.

Qué hacer si...

Causa Fallo Solución

- Al observar no se a) Los prismáticos no estan a) Corregir sencillamente la alcanza una imagen adaptados suficiente- distancia entre los dos circular. mente a la distancia tubos de los prismáticos entre los ojos de la abriendo o cerrando el eje persona. articulado.

b) La pupila del observador b) Corregir la posición de la no queda en la pupila de cabeza, de los ojos o de los salida de los prismáticos. prismáticos.

c) La posición de los (manguitos) oculares corredizos (del ocular) no corresponde al uso correcto con o sin gafas.

c) Corregir la adaptación: metiendo los (manguitos del ocular) oculares extensibles si se mira con gafas y sacándolos si se mira sin gafas.

- Humedad en la ventana de la escala.

- Al limpiar los prismáticos con agua corriente, las dos mitades del botón del mando central no estaban acopladas correctamente.

- Desacoplar las dos mitades del botón y dejar secar la humedad. No hay peligro de estropear los prismáticos.

Datos técnicos LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
8x32BR 10x32BR 7x42BR 8x42BR/BL

Aumento 8x 10x 7x 8x
Diámetro del objetivo 32mm 32mm 42mm 42mm
Pupila de salida 4mm 3,2mm 6mm 5,25mm
Indice	16	17,9	17,15	18,33
Luminosidad geométrica	16	10,24	36	27,56
Campo visual	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8° 7,4°	130m/1000m
Limite de enfoque a corta distancia (con 0 dioptr.)	aprox. 2,20m	aprox. 2,10m	aprox. 3,30m	aprox. 3,10m
Distancia longitudinal de pupilla de salida	13,3mm	13,5mm	17mm	15,9mm
Distancia pupilar		56-74mm
Tipo de prismas		triangular de cristal
Tratamiento antireflexiónen lentes		High Durable Coating (HDCTM)
en prismas		High Lux System (HLSTM) y capa de corrección de fase P40
Compensación de dioptrias		aprox. ±4 dioptr.
Temperatura de funcionamiento		-25° - +55°
Temperatura de almacenamiento		-40° - +85°
Impermeabilidad all vapor de agua		0,5 bar (aprox. 5m de profundidad de agua)
Material de la carcasa		Cuerpo de magnesio con eje articulado de titanio
Medidas (A1 x A2 x L1)	117x55x119 mm	117x55x119 mm	121x67x142 mm	121x67x142 mm (BR)121x63x141mm (BL)
Peso	aprox. 560 g	aprox. 595 g	aprox. 765 g	aprox. 790 g/710g (BR/BL)

^1 Con una distancia de los ojos de 65mm

^2 Con anteojeras de ocular enroscadas

Datos técnicos LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
10x42BR/BL 8x50BR 10x50BR 12x50BR

Aumento 1	0	x	8	x	1
Diámetro del objetivo 42mm 50mm 50mm 50mm
Pupila de salida	4,2 mm	6,25 mm	5 mm	4,2 mm
Indice	20,5	20	22,36	24,5
Luminosidad geométrica	17,64	39,06	25	17,64
Campo visual	110 m/1000 m	115 m/1000 m	115 m/1000 m	100 m/1000 m
	6,3° (gran angular)	6,6°	6,6° (gran angular)	5,7° (gran angular)
Limite de enfoque a corta distancia (con 0 dioptr.)	aprox. 2,95 m	aprox. 3,60 m	aprox. 3,35 m	aprox. 3,25 m
Distancia longitudinal de pupilla de salida	15,8 mm	18,1 mm	14,6 mm	13,2 mm
Distancia pupilar	56-74 mm	58-74 mm	58-74 mm	58-74 mm
Tipo de prismas	triangular de cristal
Tratamiento antireflexiónen lentes	High Durable Coating (HDC ^TM )
en prismas	High Lux System (HLS ^TM ) y capa de corrección de fase P40
Compensación de dioptrias	aprox. ±4 dioptr.
Temperatura de funcionamiento	-25° - +55°
Temperatura de almacenamiento	-40° - +85°
Impermeabilidad all vapor de agua	0,5 bar (aprox. 5 m de profundidad de agua)
Material de la carcasa	Cuerpo de magnesio con eje articulado de titanio
Medidas ( A^1 × A^2 × L^1 )	121x67x147 mm (BR)	125x70x183 mm	125x70x178 mm	125x70x183 mm
	121x63x146 mm (BL)
Peso	aprox. 765g/695g (BR/BL)	aprox. 1010g	aprox. 1010g	aprox. 1050g

^1 Con una distancia de los ojos de 65mm
^2 Con anteojeras de ocular enroscadas

Leica en Internet y Leica Akademie

Encontrará información actualizada sobre productos, novedades, actos y seminarios de la Leica Akademie en nuestra página web:

http://www.leica-camera.com

Servicio de información Leica

Obtendrá respuesta a sus preguntas sobre los productos Leica dirigiéndose al Servicio de Información Leica por carta, teléfono, fax o correo electrónico:

Leica Camera AG

Para el mantenimiento de su equipo Leica así como en caso de desperfectos o averías está a sus disposición el Customer Service de Leica Camera AG o el servicio de reparaciones de su distribuidor Leica (encontrará la lista de direcciones en la Tarjeta de Garantía).

Leica Camera AG

Customer-Service
