Marca	Leica
Modello	Ultravid 8x50 HD-Plus
Tipo di prodotto	Binocolo
Ingrandimento	8x
Diametro dell'obiettivo	50 mm
Pupilla di uscita	6.25 mm
Indice crepuscolare	20
Luminosità geometrica	39.06
Campo visivo	115 m/1000 m (6.6°)
Limite di messa a fuoco ravvicinata	Circa 3.60 m
Distanza longitudinale della pupilla di uscita (rilievo oculare)	18.1 mm
Distanza interpupillare	58 - 74 mm
Tipo di prisma	A tetto
Rivestimenti	HDC™ sulle lenti, HLS™ e correzione di fase P40 sui prismi
Compensazione diottrica	±4 diottrie
Temperatura di esercizio	da -25°C a +55°C
Temperatura di stoccaggio	da -40°C a +85°C
Impermeabilità	Impermeabile fino a 5 m di profondità (0,5 bar)
Materiale del corpo	Magnesio con asse di articolazione in titanio
Dimensioni (L x H x L)	125 x 70 x 183 mm
Peso	Circa 1010 g
Accessori inclusi	Cinghia di trasporto, borsa sempre pronta, coprioculare, 2 copriobiettivi, istruzioni, carta di garanzia, certificato di controllo
Garanzia	Garanzia del produttore (vedere carta di garanzia)

Domande frequenti - Ultravid 8x50 HD-Plus LEICA

Come regolare la messa a fuoco e la compensazione diottrica sul binocolo Ultravid 8x50 HD-Plus?

Utilizzare la rotella di messa a fuoco centrale (4) per la nitidezza generale. Per la compensazione diottrica, sbloccare l'anello diottrico (3) tirandolo, quindi regolarlo per l'occhio destro. Una volta regolato, premere l'anello per bloccarlo. La regolazione viene memorizzata finché le due metà della rotella sono accoppiate.

Come utilizzare gli oculari con o senza occhiali?

Gli oculari (1) si girano e si fissano. Per l'osservazione con occhiali, lasciarli in posizione retratta (b). Per l'osservazione senza occhiali, estenderli girando in senso antiorario (posizione a). Sono disponibili due posizioni per un comfort ottimale.

Come pulire le lenti del binocolo?

Rimuovere prima le particelle grossolane con un pennello o soffiando. Per le impronte digitali, inumidire leggermente la lente soffiando (appannamento) e asciugare con un panno morbido di cotone. Evitare una pressione eccessiva. Per una pulizia profonda, è possibile sciacquare il binocolo sotto l'acqua corrente, ma assicurarsi che la rotella centrale sia accoppiata per evitare l'ingresso di acqua.

Il binocolo è impermeabile?

Sì, il Leica Ultravid 8x50 HD-Plus è impermeabile fino a 5 metri di profondità (0,5 bar). Il corpo in magnesio è ermeticamente chiuso e riempito di azoto per evitare l'appannamento interno. Dopo l'esposizione all'acqua salata, risciacquare con acqua dolce.

Come regolare la distanza interpupillare?

Allontanare o avvicinare i due tubi attorno all'asse di articolazione (5) finché i due campi visivi non si fondono in un unico cerchio. L'intervallo di regolazione è da 58 a 74 mm.

Posso utilizzare il binocolo su un treppiede?

Sì, un adattatore per treppiede con filettatura 1/4" (riferimento 42220) è disponibile come accessorio. Si fissa sull'asse articolato per un'osservazione stabile.

Quali sono le temperature di utilizzo e di stoccaggio?

Temperatura di esercizio: da -25°C a +55°C. Temperatura di stoccaggio: da -40°C a +85°C. Il binocolo è progettato per condizioni estreme.

Come fissare la cinghia e i coperchi di protezione?

Infilare la cinghia negli occhielli (2) previsti a tale scopo. Per il coprioculare, fissarlo insieme alla cinghia. I copriobiettivi si montano tirando l'anello di gomma sul tubo; aprendo, l'anello gira e blocca il coperchio in posizione aperta.

Cosa fare se le immagini non sono perfettamente rotonde?

Verificare tre punti:
1. La distanza pupillare (regolare i tubi).
2. La posizione degli occhi rispetto agli oculari (regolare la testa).
3. La posizione degli oculari (estratti per senza occhiali, retratti per con occhiali).

Dove posso trovare pezzi di ricambio?

Contattare il servizio clienti Leica o il rappresentante nazionale (indirizzo sulla carta di garanzia). Sono disponibili pezzi come oculari, coperchi e cinghie. I codici accessori: adattatore treppiede 42220, cinghia impermeabile arancione 42163.

MANUALE UTENTE Ultravid 8x50 HD-Plus LEICA

In tutto il mondo, il nome Leica è sinonimo di migliore resa ottica, meccanica di precisione estremamente affidabile e di lunga durata.

Le auguriamo molte soddisfazioni e successo con il suo nuovo binocolo Leica Ultravid.

Per poterlo utilizzare in modo corretto, Le consigliamo di leggere il presente manuale.

Dotazione

• Binocolo
• Cinghia di trasporto
• Borsa per ogni caso
• Coperchio di protezione dell'oculare
• 2 coperchi di protezione dell'obiettivi (solo nei modelli BR)
• Istruzioni per l'uso
• Tagliando di garanzia
• Certificato di collaudo

Descrizione delle parti

1. Conchiglie oculari

Posizione a: estratte per l'osservazione senza occhiali

Posizione b: rientrate per l'osservazione con occhiali

1. Ganci per cinghia di trasporto
2. Anello diottrico bloccabile
3. Anello di focalizzazione centrale
4. Asse articolato per la regolazione della distanza degli oculari

Indice

Premessa 49

Dotazione 49

Descrizione delle parti 49

Possibilità d'impiego 51

Applicazione della cinghia di trasporto e del coperchio di protezione dell'oculare....51

Montaggio dei coperchi di protezione dell'obiettivi 51

Regolazione delle conchiglie oculari / Uso del binocolo con e senza occhiali....52

Regolazione della distanza degli oculari....53

Messa a fuoco / Compensazione diottrica 54

Scala diottrica....55

Manutenzione/pulizia....56

Accessori....56

Parti di ricambio....56

Che fare quando....57

Dati tecnici ....58-59

Leica in Internet e la Accademia Leica....60

Servizio informazioni Leica....60

Servizio assistenza clienti Leica....60

Avvertenze

• Non utilizzare mai il binocolo per osservare il sole o altre forti di luce diretta. Pericolo di danneggiamento alla vista.
• Non osservare mai con il binocolo mentre si cammina. Ciò potrebbe impedire la visione degli ostacoli.

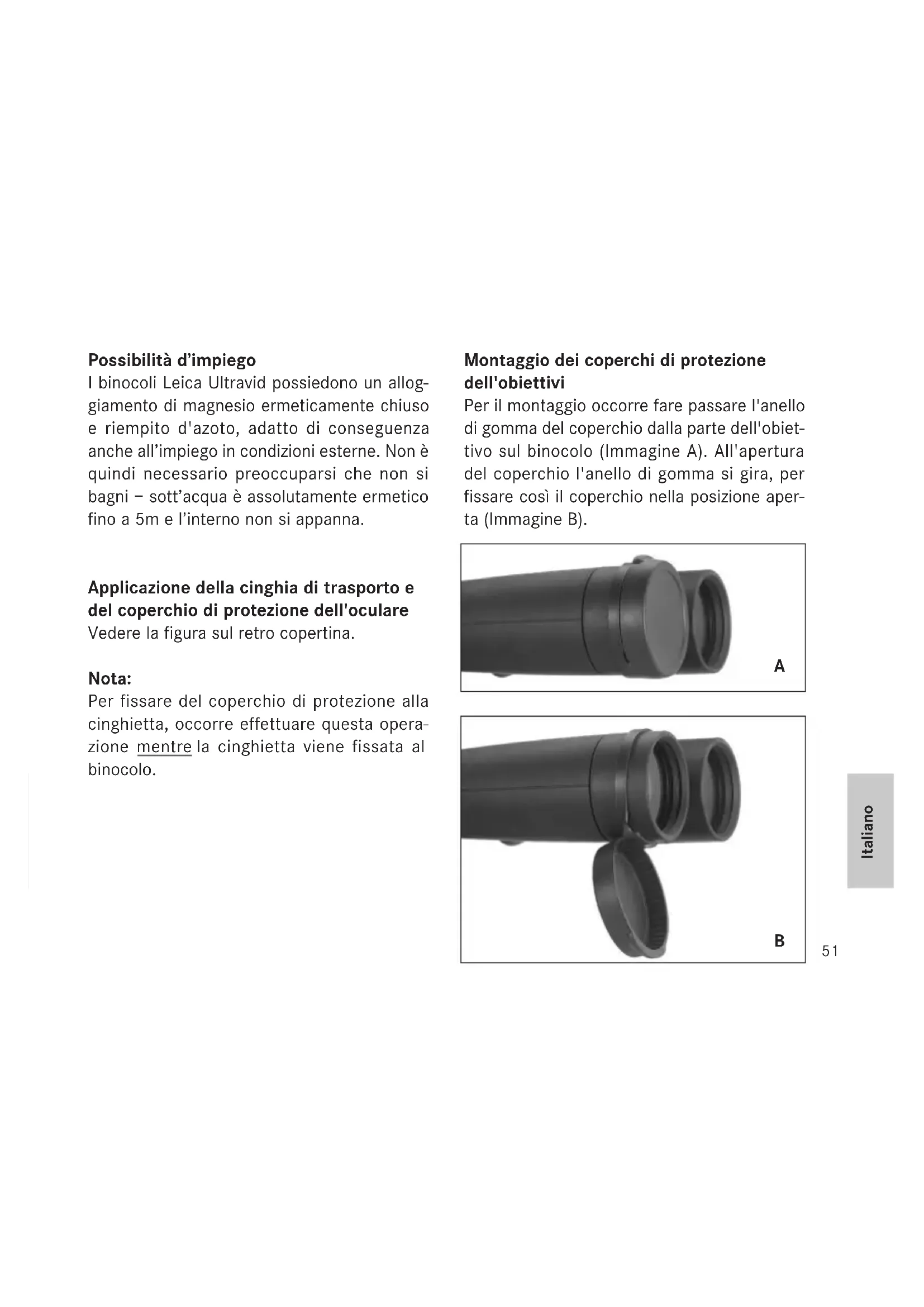

Possibilità d'impiego

I binocoli Leica Ultravid possiedono un alloggiamento di magnesio ermeticamente chiuso e riempito d'azoto, adatto di conseguenza anche all'impiego in condizioni esterne. Non è quindi necessario preoccuparsi che non si bagni – sott'acqua è assolutamente ermetico fino a 5m e l'interno non si appanna.

Applicazione della cinghia di trasporto e del coperchio di protezione dell'oculare

Vedere la figura sul retro copertina.

Nota:

Per fissare del coperchio di protezione alla cinghietta, occorre effettuare questa operazione mentre la cinghietta viene fissata al binocolo.

Montaggio dei coperchi di protezione dell'obiettivi

Per il montaggio occorre fare passare l'anello di gomma del coperchio dalla parte dell'obiettivo sul binocolo (Immagine A). All'apertura del coperchio l'anello di gomma si gira, per fissare così il coperchio nella posizione aperta (Immagine B).

Regolazione delle conchiglie oculari / Uso del binocolo con e senza occhiali

Le conchiglie oculari (1) possono essere facilmente regolate mediante rotazione e si arrestano scattando nella posizione selezionata. Per una pulizia approfondita possono essere rimosse completamente.

Per l'osservazione con occhiali (Immagine A), le conchiglie rimangono nella posizione completamente rientrata. Per l'osservazione senza occhiali, vengono estratte mediante rotazione in senso antiorario. Si dispone di due posizioni per un adattamento ottimale (Immagine B, C).

Se gli oculari sono estremamente sporchi, si consiglia di asportare le conchiglie per la pulizia (Immagine D). Per fare ciò basta girarle verso l'esterno e poi tirarle fuori.

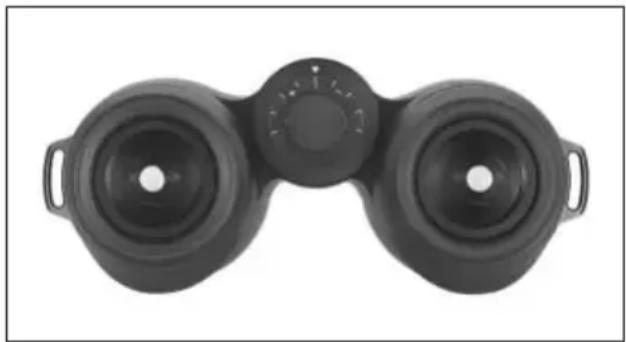

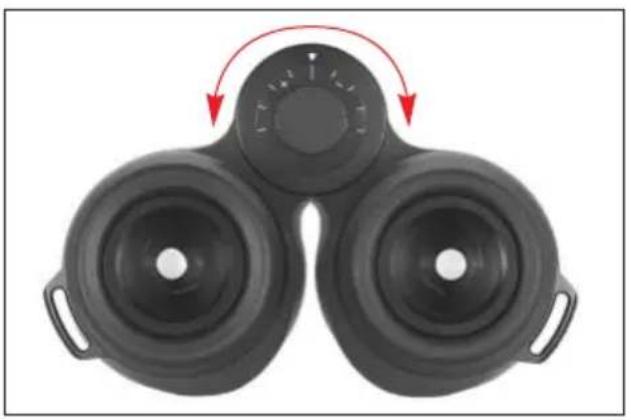

Regolazione della distanza degli oculari

Per regolare la corretta distanza interpupillare agite sullo snodo incernierato centrale (5). I campi di visione dell'occhio destro devono fondersi e produrre un'unica immagine circolare.

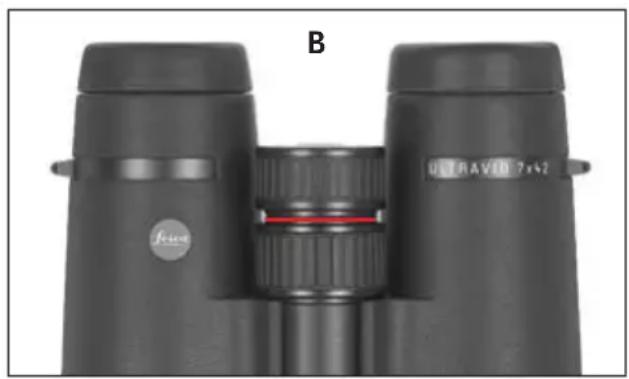

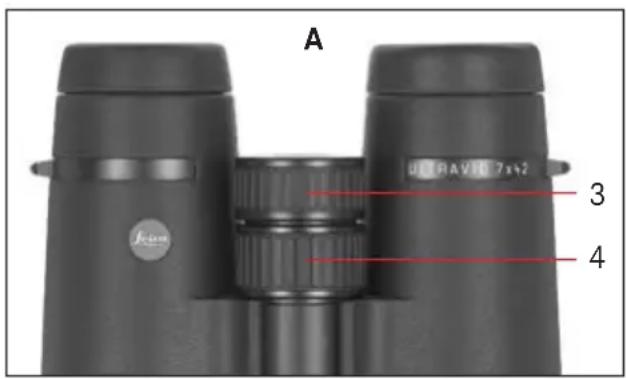

Messa a fuoco / Compensazione diottrica

La regolazione della nitidezza su oggetti differentemente distanti nei binocoli Leica Ultravid avviene per mezzo della ghiera centrale di messa a fuoco (4).

Per compensare i disturbi visivi individuali per l'osservazione senza occhiali da vista si impiega la ghiera delle diottrie (3), che normalmente è bloccata (figura A). Per disaccoppiare le due ghiere occorre estrarre la ghiera delle diottrie (figura B). La ghiera centrale di messa a fuoco a questo punto varia soltanto la nitidezza del sistema ottico sinistro, mentre la ghiera delle diottrie soltanto quella del sistema destro.

Mediante una delle due ghiere si potrà quindi mettere a fuoco il rispettivo cannocchiale su di un oggetto. Successivamente occorre mettere a fuoco il secondo cannocchiale mediante l'altra ghiera ad una nitidezza ottimale. L'ordine può essere a piacere. Premendo in basso la ghiera delle diottrie viene memorizzato il valore impostato. Il valore rispettivamente impostato può essere comodamente letto nella scala di precisione.

Avvertenze:

- La ghiera delle diottrie può essere scelta a piacere, cioè può essere girata sbadatamente anche di oltre 360° rispetto alla ghiera centrale di messa a fuoco. A seconda della regolazione eseguita in precedenza sulla ghiera centrale di messa a fuoco non è da escludere una notevole restrizione della corsa di messa a fuoco dell'intero sistema. Pertanto, si raccomanda di girare la ghiera delle diottrie sempre e soltanto per la misura realmente necessaria alla regolazione di compensazione.

- Verificando singolarmente la parte sinistra o destra del binocolo occorre chiudere l'altro occhio o porre semplicemente la mano davanti all'altro obiettivo.

Il valore diottrico individuale dell'utente, determinato mediante la regolazione diottrica, viene conservato nel caso in cui le due ghiere della manopola siano unite. È necessario quindi rilevarlo una sola volta. Nel caso in cui il binocolo venga utilizzato da più persone e la regolazione diottrica venga modificata, è possibile, sulla base della lettura della scala diottrica, reimpostarla individualmente nel giro di pochi secondi. Ogni lineetta sulla scala graduata corrisponde ad circa una diottrica di differenza tra i due occhi.

Manutenzione/pulizia

Il Vostro binocolo Leica Ultravid non richiede delle manutenzioni particolari. Le particelle di sporco, come ad es. sabbia, devono essere rimosse con un pennello o con aria compressa. In questo caso, le due metà della ghiera di messa a fuoco devono essere unite. Le impronte digitali e simili sulle lenti dell'obiettivo e dell'oculare possono essere rimosse con un panno in microfibra pulito. In caso di forti impurità, ad es. degli oculari telescopici, il binocolo può essere lavato con acqua corrente. Anche il sale marino deve essere rimosso con acqua dolce. Per eliminare macchie causate da residui di acqua su lenti o oculari, impiegare un panno di cotone leggermente umido (acqua).

Eventuale umidità penetrata nella manopola centrale (visibile nella finestra della scala diottrica), si asciuga più rapidamente quando le due ghiere (3 / 4) sono separate.

Attenzione!

Non esercitare alcuna pressione eccessiva neanche per lavare via le macchie fortemente ostinate dalle lenti. La bonifica è altamente resistente all'abrasione, ma ciononostante la sabbia o i cristalli di sale possono causare dei danni.

Accessori N. Ord.

Adattatore per treppiede con innesto a vite 1/4" .....42220

Tracolla da nuoto, arancione .....42163

Parti di ricambio

Se qualche volta avete bisogni di ordinare dei ricambi per il Vostro binocolo, quali ad esempio oculari, coperchi o tracolle, Vi preghiamo di rivolgerVi al nostro servizio clienti o alla Vostra concessionaria locale Leica. I rispettivi indirizzi sono riportati nel tagliando di garanzia.

Che fare quando...

Problema Causa Rimedio

- Nell'osservazione non a) Non è stata impostata la a) Correggere la distanza tra si ottiene un'immagine distanza interpupillare i due oculari agendo sullo nitida. adeguata. a cerniera centrale.

b) La pupilla dell'osservatore b) Correggere la posizione non combacia con la pupilla della testa, degli occhi o di uscita del binocolo. del binocolo.

c) La posizione dell'oculare c) Correggere la regolazione: non corrisponde al cor- l portatori di occhiali spin-retto utilizzo con e senza ecchiali. gano le conchiglie oculari all'interno; in caso di osservazione senza occhiali: estrarre le conchiglie oculari.

- Umidità nella finestra della scala diottrica.

- Durante la pulizia con acqua corrente, le due ghiere della manopola centrale non erano unite in maniera coretta.

- Separare le due ghiere della della manopola e lasciar asciugare l'umidità. Nessun pericolo di danneggiamento.

Dati tecnici LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
8x32BR 10x32BR 7x42BR 8x42BR/BL

Ingrandimento 8x 10x 7x 8x
Diametro obiettivo 32mm 32mm 42mm 42mm
Pupilla di uscita 4mm 3,2mm 6mm 5,25mm
Fattore crepuscolare	16	17,9	17,15	18,33
Intensità luminosa geometrica	16	10,24	36	27,56
Campo visivo	135 m/1000 m7,7°	120 m/1000 m6,8°	140 m/1000 m8° 7,4°	130 m/1000 m
Limite per riprese adistanza ravvicinata (in 0 diottrie)	ca. 2,20m	ca. 2,10m	ca. 3,30m	ca. 3,10m
Distanza longitudinale della pupilla d'uscita	13,3 mm	13,5 mm	17 mm	15,9 mm
Distanza oculari		56-74mm
Tipo di prismi		Angolo retto
Rivestimento di correzione su lenti su prismi		High Durable Coating (HDCTM)Sistema High Lux (HLS TM) e corezione di fase a strato P40
Correzione diottrica per occhio		ca. ±4 diottrie
Temperatura di funzionamento		-25° - +55°
Temperatura di magazzinaggio		-40° - +85°
Impermeabilità all'acqua		0,5 bar (ca. 5 m di profondità sott'acqua)
Materiale del corpo		corpo di magnesio con asse articolato di titanio
Dimensioni (L1 x A2 x L1)	117x55x119 mm	117x55x119 mm	121x67x142 mm	121x67x142 mm (BR)121x63x141 mm (BL)
Peso	ca. 560 g	ca. 595 g	ca. 765 g	ca.790g/710g (BR/BL)

^1 In caso di distanza oculari di 65mm
^2 Con conchiglie rientrate

Dati tecnici LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID
10x42BR/BL 8x50BR 10x50BR 12x50BR

Ingrandimento 1	0	x	8	x
Diametro obiettivo 42mm 50mm 50mm 50mm
Pupilla di uscita	4,2mm	6,25mm	5mm	4,2mm
Fattore crepuscolare	20,5	20	22,36	24,5
Intensità luminosa geometrica	17,64	39,06	25	17,64
Campo visivo	110m/1000m	115m/1000m	115m/1000m	100m/1000m
	6,3° (grandangolare)	6,6°	6,6° (grandangolare)	5,7° (grandangolare)
Limite per riprese a distanza ravvicinata (in 0 diottrie)	ca. 2,95m ca. 3,60m ca. 3,35m ca. 3,25m
Distanza longitudinale della pupilla d'uscita	15,8mm	18,1mm	14,6mm	13,2mm
Distanza oculari	56-74mm	58-74mm	58-74mm	58-74mm
Tipo di prismi			Angolo retto
Rivestimento di correzione su lenti		High Durable Coating (HDC ^TM )
su prismi		Sistema High Lux (HLS ^TM ) e corezione di fase a strato P40
Correzione diottrica per occhio		ca. ±4 diottrie
Temperatura di funzionamento		-25° - +55°
Temperatura di magazzinaggio		-40° - +85°
Impermeabilità all'acqua		0,5 bar (ca. 5m di profondità sott'acqua)
Materiale del corpo		corpo di magnesio con asse articolato di titanio
Dimensioni (L ^1 x A ^2 x L ^3 )	121x67x147mm (BR)	125x70x183mm	125x70x178mm	125x70x183mm
	121x63x146mm (BL)
Peso	ca. 765 g/695g (BR/BL)	ca. 1010g	ca. 1010g	ca. 1050g

^1 In caso di distanza oculari di 65mm
^2 Con conchiglie rientrate

^1 In caso di distanza oculari di 65mm
^2 Con conchiglie rientrate

Leica in Internet e la Leica Akademie

Per informazioni aggiornate sui prodotti, le novità, le manifestazioni, i seminari della Leica Akademie e l'azienda Leica, visitare la nostra Home Page Internet all'indirizzo:

http://www.leica-camera.com

Servizio informazioni Leica

Il servizo informazioni Leica risponde per iscritto, telefono o e-mail a domande tecniche riguardanti l'applicazione del programma Leica:

Leica Camera AG

Servizio assistenza clienti Leica

Per la manutenzione dei Vostri articoli Leica nonché in caso di danni, è a Vostra disposizione il Customer Service della Leica Camera AG o il centro riparazioni di una delle rappresentanze nazionali Leica (per indirizzi si veda il certificato di garanzia). RivolgeteVi al Vostro rivenditore autorizzato Leica.

Leica Camera AG

Customer-Service
