BRUKSANVISNING 4Maxi 52 SH MARINA

Hareket hizi: yakl. 3,7 km/h

Tekerleri tahrik eden sistemin kapatilmasi

Oversettelse av opprinnelig bruksanvisning

INDEKS

1 SIKKERHETSANVISNINGER
2 FORKLARING AV SYMBOLENE PÅ MASKINEN
3 BESKRIVELSE
4 TILSIKTET BRUK
5 MONTERING
6 A SLA PAMASKINEN
7 VEDLIKEHOLD OG RENGJORING.
8 FEILSØKING.

1 SIKKERHETSANVISNINGER

De følgende grunnlegende sikkerhetsanvisingene bør følges for Å redusere risikoen for skader:

• Bruksanvisingen må leses og følges.
• Bruksanvisningen oppbevares for senere bruk ell erneste eier.
• Sikkerhetsanvisingene og advarslene pa maskinen følges.

Brukere

Barn og ungdom under 16 År som ikke er satt inn iBruksanvisningen mA ikke bruke maskinen.Det er mulig at minimumsalderen er angitt i lokale forskritter.
- Man bør ha på seg lange, stramme bukser og sklisikkert skotøy.

Arbeidsområde

• Forskriftsbestemte driftstider for slamaskiner (stoyforeggelse) bør overholds. Se bruksanvisingen for tillatte driftstidspunkter.
• Slamaskinen bør bare brukes i daglys aller dersom arbeidsområdet er velbelyst.

Drift

• Slåmaskinen bør alltid sjekkes visuelt før bruk

• Skadde eller utslitte deler ma utskiftes med det samme.

• For all bruk anbefales det Å utføre en visuell inspeksjon for Å forsikre seg om at knivblader, knivblad fester og samtige festeskruer ikke har padratt seg noen form for slitasje eller skader. I tilfelle utbytting, erstatt alle knivblad og festeskruer for Å opprettholde enchetens korrekte balanse
• Plenklipperen må aldri benyttesved defekter eller skader på elektrisk sikkerhetsutstyr, eiheller när sikkerhetsutstyr som deflektor og opposamlingspose mangler

• Stopp motoren og koble fra tennpluggen:

• Før fjerning avfastkjørte objekter eller oppsmilingsbånd utføres

• Etter støt mot et fremmedlegeme

• Hvis plenklipperen begyinner a riste pa unormal mate.

• Behold alle muttere,bolter og skruer forsvarlig festet, for sik a garantere at plenklipperen kan brukes i full sikkerhet

• Kontroller regelmessig at oppsmilingssekken\ ikke viser noen tegn til slitasje eller skader.

För det utføres noe som helst arbeide på maskinen:

• Skal man slå maskinen av,vente inntil bladet er stanset helt og sa trekke ut tennpluggkontakten
  -Maskinen mä bare brukes dersom den er i god tekniak stand, som angitt av fabrikanten.

• Brukeren er ansvarlig for eventuelle ulykker som involverer andre personer ull deres eiendom.

• Motoren bør slås av før maskinen fores over områder som ikke skal slås.
  -Motoren mä ikke startes dersom det stär noen foran uløpskanalen (sideutløpsmaskiner).
• Slåmaskinen må bare brukes på gressplener.
• Sikkerhets-ller beskyttesesutstyret paa slamaskinen ma ikke gjores udugelig.
• Skjæreren skal fritt kinne dreies for slamaskinen startes. Eventuelle drivverk skal frakopies.
• Dersom slāmaskinen mä lʊftes før den kan startes, skal skjæreren være vendt bort fra brukeren.
• Hender og føtter ma holds borte fra omdreiende deler.
• Slamaskinen må bare brukes fra sikkerhetsavstanden som bestemmes av styrehändtaket.
• Vær sikker på at De har et godt fotfeste.
• Slamaskinen ma aldi loftes aller bares mens motoren kjører. Vent inntl skjaereren stå stille og trekk ut tennpluggskontakten.
• Det bør alltid skjæres på tvers av skræninger. Man bør aldri slå opp-eller nedover skræninger som heller mer enn 15^
• Man bør vare forsiktig ved retningsendringer erler nár det slås bakover.
• Slāmaskin bōr bare fores med gāhastighet.
• Utløpskanalen og motoren mA holdes fri for blader, gress og oljesøl.
• Man må ikke la slåmaskinen stå uten oppsyn.

Advarsel! Bensin er svært brennbar!

• Bensin bør utelukkende oppbevares i beholdere som er beregnet til dette.
• Det bør bare pafylles bensin utendørs. Det ma ikke røykes mens man fyller på bensin!
• Man pågressive ta av tankdekslet eller fylle på bensin mens motoren kjører eller maskinen er varm.
• Motoren pågressive startes erter overløp av bensin. I på fall rengjores maskinen og motoren startes ikke forbensindunsten har sprekt seg.

-Av sikkerhetsgrunner bør skaddebensintanker og/eller deksler utskiftes.
- Det brør brukes tracter ør for a unnga at man sølser bensin pa motoren, motorhuset eller plenen ved pafylling.

Forbrenningsrisiko!

Utblåsningsrøret og området omkring dette kan komme opp i og de kan komme opp i høyte temperaturer.

Skadde lyddempere skal utskiftes.

• Turtallsregulatorinstillingene på motoren på化进程.
• Man må aldri la forbrenningsmotorer kjøre i lukkede områder. Det medfører risko for forgifting!

Vedlikehold og oppbevaring

För det utføres noe som helst arbeide på maskinen:

• Skal man slå maskinen av, vente inntil bladet er stanset helt og sa trekke ut tennpluggkontakten.
• Ved arbeid nær bladet skal man alltid ha pa seg beskyttelseshandsker.
• Dersom det er bensin i tanken må slåmaskinen aldri oppbevares i bygninger hvor dunst fra bensinen kankommen i kontakt med flammer eller gnister - Eksplosjonsfare!
• Bensintanken må bare tømnes utendørs.
• Motoren skal vare avkjolt for man oppbevarer maskinen i et lukket rom.
• Det må ikke sprøytes vann på slåmaskinen.
• Slåmaskinen må bare repareres av godkjente fagfolk.

Reservedeler og tilbehør

• Det på bare brukes førstehandsreservedeler og -tilbehør.
• Vi forbeholder retten til uten forhandsvarsel Å foreta utformings- og modellendringer.

Sikkerhetsinnretninger

Sikkerhetsarm

Sikkerhetsarmen utloses dersom det oppstaren faresituasjon.

Det stanser motoren og skjaereren.

Beskyttelsesinnretninger er beregnet på ä forbindre skader forårsaket av gjenstander som slynges ut av skjæreren. Slåmaskinenmökke kjores uten beskyttelsesinnretninger.

Transport

Transport: dersom slamaskinen transporteres, ma du tomme drivstofftanken og fjerne tennpluggene.

Under lasting og lossing av slåmaskinen, mä du huske på at den ikke skal helles i noen retning, da dette kan före til forurensning av oljefilteret eller oljelekkasje.

Under transporten ma du unngå Å bevege pa slamaskinen i kjoretøyets lasteområde. Monter apparatet pa en sikker mæte, med passende belter og spennskiver.

Du ma forsikre deg om at kjoretoyets.
lasteomrade er godt ventilert, for sik a unnga
oppsamling av brenbare gasser.

Hvis det er nødvendig Å aktivere slåmaskinen på en plen ovenfra, ma du alltid skru av maskinen og vents helt til knivbladet har sluttet Å rotere.

Prosedyre med brukt maskin, beskyttele av miljøet.

Hvis du en dag skullekommentil den konklusjon at utstyret maskiftes ut ellar at du icke lenger har behov for det,husk paa beskytte miljoet og avhend maskinen pa en miljosikker mate, i trad med lokale lover og forskrifter.

Enkelte miljostasjoner og godkjente forhandleretar imot overflodig utstyr og bruker det pa en

skailjosikker mate.

I tilfelle tvil eller usikkerhet angaendeBruken av enheten, ma du ta Kontakt med et godkjent servicesenter aller forhandler.

Ekstra henvisning til betjeningsanvisningen for apparatet, avsnitt "For din egen sikkerhet".

Dette apparatet er/DD ke beregnet for a betjenes av personer (inklusivt barn) som har innskrenket fysiske,psykiske ell sensoriske evner ell som icke har tilstrekkelig erfaring og/eller kunnskaper til dette, med minre en person som er ansvarlig for deres sikkerhet overvaker betjeningen ell gir dem anvisning om betjeningen av apparatet. Barn bOr holds under oppsyn for a vare sikker pa at de icke leker med apparatet.

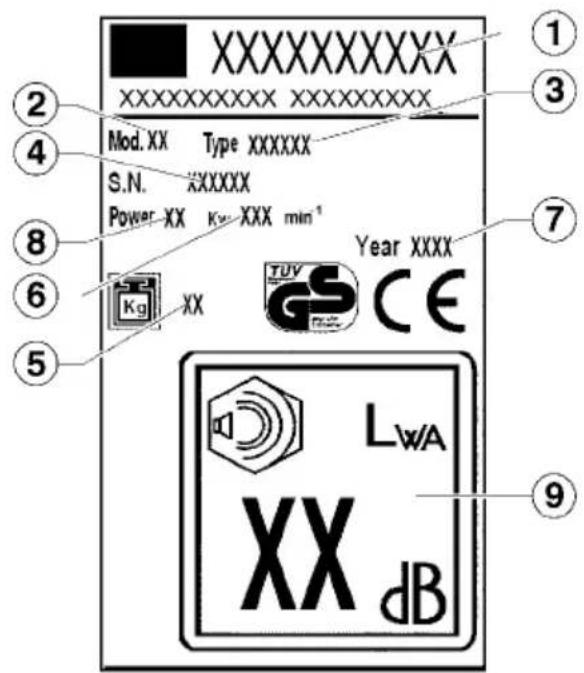

2 FORKLARING AV SYMBOLENE PÅ MASKINEN

1 Konstruktoren
6 Omdreininger
2 Modell
7 Fabrikasjonsår
3 Type
8 Vekt
4 Godsserietallet
9 Lydkraftniva
5Nettovekt

Bruksanvisingen ma leses for slamaskinen brukes for forste gang!

Folk må holds borte fra faresonnen!

Tennpluggkontakten skal trekkes ut for man foretar noe arbeide pa skjæreren!

Advarsel! Fare! Hender og fotter ma holds borte fra skjærerne!

Fare for intoksikasjon. Bruk icke i lukkede omrader.

Ekplosjonsfare. Slå av motoren ved pafylling av drivstoff.

Fare. Rør ikke noen varme deler.

Ikke bruk vannstraler pa mekaniske deler, puter og pakninger.

I denote bruksanvisningen

Fare!

Manglende overholdelse kan fore til personskader.

Ikke bruk klær som kan sette seg fast i trær, kratt og buskas eller delene som er i bevegelse ved apparatet. Ikke bruk skjerf, slips eller smykker. Sett opp langt hare (foulard, lue, hjelm, etc.).

Fare for kvelningsdød! Ikke la barn leke med innpakningsmaterial, da det forekommer kvelningsfare. Innpakningsmaterial må absolutt holdes utenfor barnsrekkevidde.

Bruk vernesko med sklisikker sare og staltupp. Arbeid aldri med bare fotter eller, foreksempel, med sandaler.

Spesielt er det forbud Å utføre endringer pa apparatet for Å øke effekten eller turtallet ved forbrenningsmotoren aller den elektriske motoren

For a redusere faren for oyeskader, bruk vernebriller som sitter godt, i trad med normen EN 166. Se til at vernebriller sitter riktig p plass. Bruk vernehjelmen ved kantklipping, i hoyt buskas og pa steder der det er fare for at ting faller ned. For a kvesse knivbladet, ma du alltid ifore deg vernebriller!

Instruksjoner for riktig montering ved tauguide krozen for gressklipperen med forbrenningsmotor.

Under arbeidet med apparatet ma du alltid ifore deg horselsvern.

Gressklipperen med handtak for hurtigfrakobling.

Tauguide kroken ma monteres pa den hoyre delen og innate i handtaket, sik som pa figuren.

Tapa degrobestearbeidshansker i resistant materiale (for eks. laer).

Arbeidshansker beskytter deg fra utilsiktede sär. Undervurder aldri mulig risiko. Ifor deg alltid hansker nár du bruker gressklipperen.

Gresskipper med festeknotter på handtaket.

Tauguide kroken ma monteres pa den høyre delen ved handtaket, sik som pa figuren.

3 BESKRIVELSE I

1 Øvre handtak
2 selvfremdriftsarm
3bremsearm
4 akteleratorarn
5 steinvern
6 nedre handtak
7 motor
8 fronthjul
9 chassis
10 bakhjul
11 oppsmlingskurv
12 bladstotte
13 blad
14 bladskrue
15 hoydejustering
16 oljeavtapping
17 bensintanklokk
18 fleksible kabler
19 vannkobling (tilleggsutstyr)

4 TILSIKTET BRUK

Denne slåmaskinen er beregnet på ä slå gress. Den er ikke beregnet til noen som helst annen anvendelse.

Slåmaskinen passer bare til privat bruk i hagen. Slåmaskiner som er beregnet til privat bruk bør brakes til Å slå gress og gressplener i hagen, men ikke til Å slå gress i öffentlige parker, spillebaner, bondegårder eller skogsområder.

Ikke-tillatte brukere:

Personer som ikke er sattinn i braupsanvisningen, barn, ungdom under 16 År, samt personer som er påvirket av alkohol, narkotika eller medisin ma ikke bruke maskinen.

Driftstidspunkter for bensinslåmaskiner

(1 samsvar med lov vedrøren forureningsbegrensning). Kommunale forskritter vedrørende drift av slamaskiner bør ogsa overholds!

Mandag - lordag Ikke tillatt på sondager 7:00 - 12:00 samt offentlige friday!

15:00-19:00

5 MONTERING

Ved montering av dette apparatet vennligst følg monteringsinstruksene som stå bakerst i/DDne bruksanvisningen.

Emballasjen er laget av gjenvinbart materiale.

Ettersom de kan vare farlige ma emballasjedeler (plastposer, polystyrenskum, spikedre, bokser, osv.) ikke plasseres i naerheten av barn.

Emballasjemateriell kaninnehol demiljoforurensende stoffer.

Avhendes via et godkjent avfallsdeponeringsfirma.

Før maskinen startes for feste gang skal den vare fylt med olje og bensin!

Bensin: Standardbensen - blyfri.

Motorolje: Se bruksanvisingen medlevert av motorfabrikanten.

Pafylling av bensin: Tankdekslet er plassert pa bensintanken og er merket med bensinpumpsymbolet (bensinstasjon).

Pafylling av olje: Kapasitet pa ca. 0,6 liter motorer uten oljepinne:

A starte motoren

Motoren kan ikke startes for bladet er montert (balansemotvekt)!

Manuell starting av motoren a) Uten spjeldfjernstyring

1) Tennladningsknappen trykkes 3 ganger med mellomrom pa ca. 2 sekunder.

Ved temperaturer under 10^ trykkestennladningsknappen 5 ganger.

Dersom motoren er varm skal tennladningsknappen nikke trykkes!

2)Motorbremsehandtaket trekkes i retning av øvre handtak og holdes - motorbremsehandtaket kan ikke lases i posisjon.

3)Starterkablen trekkes tilbakespoles langsomt. IV

Motoren har en fast spjeldinnstilling. Det er derfor ikke mulig Å endre pa hastigheten.

b) Med fjernstyrt spjeld

1) Spjeldet settes i posisjon (start) V
2) Tennladningsknappen trykkes 3 ganger med mellomrom pa ca. 2 sekunder.

Ved temperaturer under 10^ trykkestennladningsknappen 5 ganger.

Dersom motoren er varm skal tennladningsknappen ikke trykkes!

3) Motorbremsehandtaket trekkes i retning av øvre handtak og holdes - motorbremsehandtaket kan ikke lases i posisjon. III
4) Starterkablen trekkes hurtig ut, tilbakespoles langsomt. IV

Så snart som motoren kjører stilles speljeldet på mellom (start) og (stopp), avhengig av ønsket motorhastighet.

Elektrisk motorstart

5) Spjeldet settes på posisjon (start).
6) Tennladningsknappen trykkes 3 ganger med mellomrom pa ca. 2 sekunder.

Ved temperaturer under 10^ trykkestennladningsknappen 5 ganger.

Dersom motoren er varm skal tennladningsknappen ikke trykkes!

7) Motorbremsehandtaket trek i retning av øvre handtak og holdes - motorbremsehandtaket kan ikke lases i posisjon. VI
8) Trykk på strømknappen. Slip knappen Near motoren er i gang.

Spjeldet settes pa mellom (start) og (stopp), avhengig av onsket motorhastighet.

(A) Sikkerhetsnokkel og oppstart
(B) Batteri
(C) Batterilader

A slå på hjuldrift

Gjelder bare for maskiner som er utstyrt med hjuldrift! Girene ma ikke tilkopies der som motoren ikke er i gang!

9) Girarmen trykkes mot det øvre handtaket og hel des - girarmen kan ikke lases i posisjon. VIII

Kjorehastighet: ca. 3,7 km/t

Å slå av hjuldriften

10) Girarmen utloses. IX

A slà av motoren

11) Spjeldet settes i posisjon (stopp). X
12) Motorbremsearmen utloses. XI

Innstilling av skjareehyde

Alle hjulene skal stå på samme høyde!

Fremgangshastighetsvariator (VV) XIII

Med gressklippere merket VV kan fremgangshastigheten endres fra 2,5 til 5km / t . Det er bare mulig a endre pa fremgangshastigheten mens motoren kjorer. Det gores ved a bruke den venstre spaken pa driftspanelet. Skilpaddesymbolet pa driftspanelet star for 'langsomt,' haren for hurtig'.

3 trinns girkasse (3V)

Modellene som er merket med initiale 3V har en girkasse som gjør at en kan velge mellom se unlike hastigheter:

1^ hastighet - 2,5 km/t
2^ hastighet - 3,5 km/t
3^ hastighet - 4,5 km/t

Det er bare mulig Å endre pa fremgangshastigheten mens motoren kjører. Det gjores ved a bruke den venstre spaken pa driftspanelet, og sa velge den onskedede hastigkeit.

Bremseskjæreblad (BBC) XIV

Med gressklippere merket BBC kan skjarebladet startes og stanses mens motoren kjoer. For a starte skjarebladet skal spaken trekkes mot handtaket og spak 2 trykkes ned. Spaken utloses for a stanse bladet.

Pass på! Det varer=noen sekunderforall bladet stanser.

Tennpluggkontakten skal tas av for det urfores vedlikehold aller rengjoring!

Det må ikke sprøytes vann på maskinen. Dersom det kommer vann inn i tenningsystemet aller forgasseren kan detøre til funksjonsfeit. Maskinen rengjores med klut,handborste, osv.

Forgasseren skal vare rettet oppover\ när slamaskinen tippes sidelengs!

• dersom slàmaskinen rammer en gjenstand
• dersom motoren stanser plutselig
• dersom bladet blir boyd (mä ikke justeres!)
• dersom motorskaftet blir boyd (må ikke justeres!)
• ved skade pà girene
• dersom V-beltet er defekt

Oljeskift, utskifting av luftfilter / pennplugg

Girene er vedlikeholdsfrie.

Utskiftning og gjensliping av skjaerebladet

När slåsesongen er over bør skjærebladet alltid g Jenslipes eller eventuelt utskiftes med et nytt blad. Skjæreblad ma alltid g Jenslipes eller utskiftes ved et kundeserviceenter (måling av ubalanse).

Ubalanserte blad kan.fore til voldsomme vibrasjoner i slamaskinen -ulykkesrisiko!

Mulching klipping (tilleggsutstyr)

XV

1) Slä av maskinen, og kontroller at blade har stanset.
2) Hev det bakre steinvernet, og sett på lokket som følger med.
3) Senk steinvernet

Uttomming pa siden (tilleggsutstyr)

XVI

1) Sett inn lokket for "mulching" som forklart i punkt XV
2) Hev steinvernet på sider, og plasser platetappen.
3) Senk steinvernet pa siden.

Rengjoring under chassiset (til- leggsutstyr) XVII

Ma utfores narnaskinen stiroog er slatt av.

• Koble koblingen (19) på chassiset til vannkranen.

Apne kranen.

• Start motoren (bladet roterer), og la den vare i funksjon et par minutter.
• Etter avsluttet rengjöring: Slå av motoren.
  Steng kranen, og trekk slangen ut fra koblingen/chassiset.

8 FEILSØKING

Tennpluggkontakten skal trekkes ut for det utfores vedlikehold ell er renjoring!

Feil Utbedring

Motoren starter/DD. Sjekk om det er bensin i tanken.

	Spjeldet settes i posisjon (start)Motorbremsearmen trekkes i retning av det øvre händtaket.Tennpluggen sjekkes ogevt. utskiftesLuftfiltret renses.Start på lavt gress eller på et område som allerede er klippet.Utløpskanalen / -huset rengjores - skjærebladet skal kinne dreie fritt.Startbatteriet gjenopplades.
Motoreffektfall Juster skjærehøyde.Skjærebladet g Jenslipes / utskiftes → kundeservicesenterUtløpskanalen / -huset renses.Luftfiltret renses.Skritthastigheten reduseres.
Unøyaktig kutt	Skjærebladet g Jenslipes / utskiftes → kundeservicesenterSkjærehøyden justeres.
Gressfanger utilstrekkelig fyll	Skjærehøyden justeres.La plenen tørke først.Skjærebladet g Jenslipes / utskiftes → kundeservicesenterGitret på gressfangeren renses.Utløpskanalen / -huset renses.
Hjuldriften virker ikke. Juster de fleksible kableneDefekt V-belte → kundeserviceverkstedDefekt transmisjon → kundeservicesenter
Hjulene dreier ikke perpet at transmisjonen er tilkoplet.	Hjulene dreier ikke perpet at transmisjonen er tilkoplet.Defekt hjulnav → nytt hjulV-belte eller defekt transmisjon → kundesservicesenter

Vi erklærer i tillegg at den tekniske dokumentasjonen oppbevares hos:

MA.RI.NA. Systems srl - via F. Baracca 3, 24034 Cisano Bergamasco (Bg) - Italy

Testet av: (m)

Direktiv 2000/14/EEC: anvendt konformitetsvurderingsprosedyre (Tillegg VI) testet av: (n)

Maleforhold (f)
Vibrasjoner ved handtaket (g)
Malt lydkraftniva (h)
Garantert lydkraftniva (k)
Lydtrykknivá ved operatørplassen (mäleusikkerhet 2 dB) (y)

Cisano Bergamasco, 18/01/2017

Se verdiene som er malt og angitt på kistermerket festet på siste side.

Tillagg for bruksanvisingen, avsnitt "För din sakerhet".

Fara for explosion. Stäng av motorn under branslepayllning.

I denna bruksanvisning

Fara!

Manuell start av motorn

a) Utan fjarrystyrning av acceleratorn

1) Tryck 3 ganger pa startknappen med intervaller pa cirka 2 sekunder. II

b) Med fjarrstyrning av acceleratorn

Elektrisk start av motorn

5) Gasspaken i laget (Start) V
6) Tryck 3 ganger pa startknappen med intervaller pa cirka 2 sekunder.

Vedligeholdelse og opmagasinering

Reservedele og tilbehør.

Fare. Rør ikke varme dele.

7.00 - 12.00 og pa helligage.

15.00 - 19.00

5 MONTERING
