BRUKSANVISNING GRIT GX 75 2H Fein

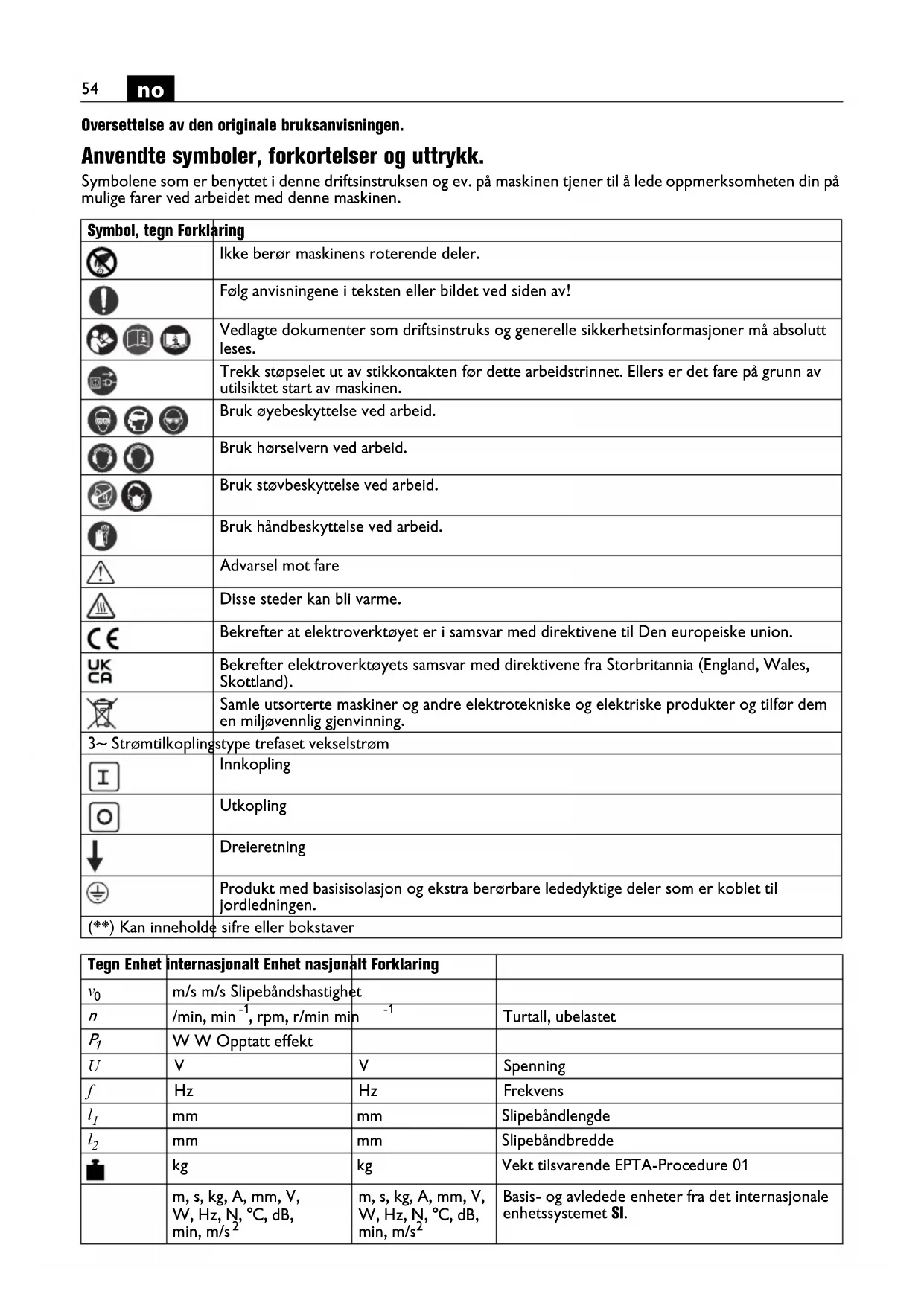

Oversettelse av den originale bruksanvisningen. Anvendte symboler, forkortelser og uttrykk. Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen. Symbol, tegn Forklaring Ikke berør maskinens roterende deler. Følg anvisningene i teksten eller bildet ved siden av! Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av utilsiktet start av maskinen. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Bruk støvbeskyttelse ved arbeid. Bruk håndbeskyttelse ved arbeid. Advarsel mot fare Disse steder kan bli varme. Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning. 3~ Strømtilkoplingstype trefaset vekselstrøm Innkopling Utkopling Dreieretning Produkt med basisisolasjon og ekstra berørbare lededyktige deler som er koblet til jordledningen. (**) Kan inneholde sifre eller bokstaver Tegn Enhet internasjonalt Enhet nasjonalt Forklaring

mm mm Slipebåndlengde

Basis- og avledede enheter fra det internasjonale enhetssystemet SI.55

For din egen sikkerhet. Ikke bruk denne maskinen før du har lest grundig gjennom denne driftsinstruksen og har forstått denne fullstendig, inklusive illustrasjoner, spesifi- kasjoner og sikkerhetsregler. Vær også oppmerksom på de relevante nasjonale bestemmelsene for elektrisk sikkerhet og arbeidervern (i Tyskland: BGV A2, BGR 500). Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elek- trisk støt, brann og/eller alvorlige skader. Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen. Maskinen er bestemt for Maskin for sliping av metalliske materialer (unntatt mag- nesium) og for sliping med radieslipemodulen GRIT GXR eller rundslipemodulen GRIT GXC med slipebånd godkjent av Fein i omgivelser beskyttet mot vær. Spesielle sikkerhetsinformasjoner. Pass på at understellet står stabilt og er stilt opp vann- rett. Fest understellet på gulvet. Hvis understellet velter under arbeidet kan dette medføre alvorlige skader. Bruk for montering av maskinen på understellet pas- sende festemateriale. Feilaktig montering kan medføre at maskinen løsner fra understellet under arbeidspro- sesssen og forårsaker alvorlige ulykker. Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebril- ler. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen. Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beve- ger seg og føre til skader. Bruk ikke slitte, revnede eller sterkt tilsmussede slipe- bånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer. Ikke bruk slipebånd eller annet tilbehør som ikke er spesielt utviklet og frigitt av produsenten. Sikker drift er ikke bare gitt ved at et slipebånd eller tilbehør passer på din maskin. Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksi- mal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og util- siktet berøring med slipebåndet. OBS fare for brann og eksplosjon! Ved sliping av metal- ler (f.eks. aluminium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærhe- ten av brennbare materialer. Gnister kan antenne disse materialer. OBS brannfare! Ved slipingen av metaller oppstår glø- dende metall- og slipebåndpartikler som samles i spon- kassen. Sponkassens innhold skal være tilstrekkelig avkjølt før tømmingen og må bare deponeres i egnede beholdere. Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn. Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområ- det må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. Arbeidsstykket skal alltid ligge sikkert på slipeunder- laget og anslaget. For små eller tynne arbeidsstykker må ikke bearbeides. Det er fare for skader på grunn av arbeidsstykket som slynges vekk. Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden. Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader. Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder Rengjør maskinens lufteåpninger regelmessig. Moto- rens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare. Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koplet til strøm- nettets beskyttelsesjording. Trekk nettstøpselet ved vedikehold og istandsetting! Hvis maskinen blir koplet inn utilsiktet kan dette med- føre alvorlige skader. La maskinens elektriske sikkerhet regelmessig kontrol- leres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt! Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker. Ved innkoplingen av maskinen må du eller andre perso- ner a ldri stå direkte ved siden av slipebåndet. Slipebån- det kan revne og medføre alvorlige skader. Håndtering av farlig støv I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, tre- beskyttelsesmidler, bunnstoff for båter kan utløse aller- giske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved inn- ånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk per- sonlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbesthol- dig material kun til fagfolk.56

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i ret- ning av støvbeholderen og en overoppheting av el-verk- tøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides. Med et øyekast. 1 Spennarm, understell 2 Skrue 3 Understell 4 Verneskjerm, oppe 5 Spennarm, båndstramming 6 Stjerneskrue, verneskjerm 7 Anlegg 8 Vingeskruer, gnistvern 9 Gnistvern 10 Slipeunderlag 11 Sponkasse 12 Stjerneskrue for slipeunderlag 13 Stillskrue, underlag for plansliping 14 Stjerneskrue, justering av båndets bevegelse 15 Nødstopp-tast 16 Ventilasjonsspalter 17 På-/av-bryter 18 Hastighetsbryter(bare 2H-modeller) 19 Kontaktskive 20 Underlag for plansliping 21 Drivskive 22 Skrue for sidedeksel 23 Sidedeksel 24 Stusser for støvavsug 25 Henvisningsskilt 26 Festeskruer anslag Monteringsanvisninger (bilde 1). Legg maskinen med oversiden nedover på gulvet og monter understellet iht. illustrasjon og data- blad. Fest understellet med egnet plugg-/skrueforbin- delser på gulvet. Festene skal tilfredsstille kreftene som oppstår under arbeidet. Feilaktig montering kan medføre at maskinen velter under arbeidsprosesssen og forårsaker alvorlige ulyk- ker. På grunn av fare for ulykker skal dette arbeidet utføres av personer som kroppslig er i stand til å løfte den store maskinvekten. Elektrisk tilkopling. Den elektriske tilkoplingen fra brukerens side skal foretas av en elektriker. Vær oppmerksom på nettspenningen: Nettspenningen og spenningskildens frekvens skal stemme overens med angivelsene på maskinens typeskilt. Kontroller før førstegangs igangsetting motorens dreieretning. Dreieretningen må bare omstilles av en elektriker. Innstillinger. Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten. Stille inn helning (bilde 9). Løsne de to spennarmene (1). Still maskinen inn på nødvendig arbeidshøyde. Trekk begge spennarmene (1) fast igjen. Stille inn slipeunderlag (10) (bilde 4). Løsne stjerneskruen (12) og still inn klaringen på max. 2 mm. Trekk stjerneskruen fast igjen. Still inn underlag for plansliping (20). Ved planslipingen skal underlaget for plansliping (20) innrettes parallelt med slipebåndet og berøre det på hele overflaten. Løsne skruen (22) og fell ned sidedekselet (23). Løsne skruene (13) og rett inn underlaget for plansli- ping (20). Trekk skruene (13) fast igjen. Lukk sidedekselet (23) og trekk skruen (22) fast igjen. Og still klaringen på anslaget (7) inn på max. 2 mm, løsne dertil skruer (26), still inn anslag (7) og trekk skruer (26) til igjen. (bilde 5) Juster båndløp. Kople maskinen inn for bare en kort stund og kontroller båndets beve- gelse. Juster båndets bevegelse med stjer- neskruen (14) i midten hvis slipe- båndet beveger seg mot høyre eller venstre. Hvis båndets bevegelse ikke kan innstilles i midten: Rengjør drivhjulet (21) og kontakthjulet (19) med trykkluft. Kontroller drivskiven og kontaktskiven for slitasje, deformering og nedsliting. La skadede deler skiftes ut med en gang! Utskifting av slipebåndet. Trekk før alle arbeider på maskinen nettstøpselet ut av stikkontakten. Løsne skruen (22) og fell ned sidedekselet (23). (Bilde 3) Løsne stjerneskruen (12) og fjern sponkassen (11).

ving hendelen (5) nedover for å avl aste spenninnretningen. Fjern det gamle slipebåndet. Vær oppmerksom på retningsangi- velsen på slipebåndets bakside før du legger på det nye slipebåndet! Den skal stemme overens med drivhjulets dreieretning. Legg slipebåndet samtidig på drivskiven (21) og kon- taktskiven (19). Sving hendelen (5) oppover for å stramme slipebåndet. Lukk sidedekselet (23) og trekk skruen (22) fast igjen.57

Monter sponkassen (11) og kontroller klaringen til sli- peunderlaget. (bilde 4) Slå på maskinen og juster båndets bevegelse. Driftsinstrukser. Innkobling: Løsne nødstopp tast (15) og slå den opp. Trykk på «I» (17 ) t ast. Utkobling: Fold opp nødstopp-tast (15). Trykk på «0» (17) tast. Maskinen roterer fortsatt inntil ca. 50 sekunder. Nødstopp-tast: Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen. Omkopling av turtallet (modeller 2H) Bryterposisjon 1: Lavt turtall Bryterposisjon 2: Høyt turtall Turtallet må bare omkobles med bryteren (18) mens maskinen står stille. Overlastsikring. Maskinen slås av ved en vedvarende høy belastning over et lengre tidsrom. Etter en avkjølingstid på ca. 15 minutter er maskinen driftsklar igjen. Induksjonssløyfer (Bilder 6+7). Forviss deg om at stjerneskruen (12) er trukket fast. Sikre at den øvre verneskjermen (4) er sikret med stjer- neskruen (6) og at sidedekselet (23) er lukket. Sjekk spaltemålet på slipeunderlaget. Kontroller posisjonen av underlaget for plansliping (20). Skruene (13) skal være i posisjonen nede. Kontroller at vingeskruene (8) til gnistvernet (9) er trukket riktig fast. Slå på maskinen og sjekk båndets bevegelse. Legg arbeidsstykket godt på slipeunderlaget. Før arbeidsstykket med begge hender eller fikser det i en innretning. Plansliping (bilde 8) Løsne sstjernekruene (6) og fjern den øvre verneskjer- men (4). Sikre at klaringen er stilt inn riktig. (bilde 5) Slå på maskinen og sjekk båndets bevegelse. Før arbeidsstykket med begge hender og ta det etter arbeidsprosessen av oppover. Avsuginnretning Vi anbefaler å bruke en avsuginnretning. Maskinen kan koples til en avsuginnretning via stussen (24). Støy-emisjonsverdier. Vedlikehold og kundeservice. En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene. Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter. Hvis tilkoplingsledningen til maskinen er skadet, må den skiftes ut med en spesielt preparert tilkoplingsledning som kan fås hos FEIN-kundeservice. Den aktuelle reservedelslisten for denne maskinen fin- ner du på internettet under www.fein.com. Daglige vedlikeholdsarbeider Blås gjennom kjøleluftåpningene (16) på motor- huset og de markerte stedene med trykkluft (se henvisningsskilt (25)). Smør maskinen daglig med maskinolje på de mar- kerte stedene (se henvisningskilt (25)). Kontroller drivskiven (21) og kontaktskiven (19) ved hvert slipebåndskifte for slitasje og skader. La skadede deler skiftes ut. Løsne stjerneskruen (12). Fjern sponkassen (11) og deponer metallstøvet. Innholdet i sponkassen må før tømmingen være til- strekkkelig avkjølt og må kun deponeres via egnede beholdere. Plasser igjen sponkassen og still inn klaringen for slipe- underlaget. (bilde 4) Strekk til stjerneskrue (12). Rengjør maskinen utenfra med trykkluft. Følgende deler kan du skifte ut selv etter behov: Slipebånd, gnistvern (9) Tomgang Sliping Målt A-bedømt emisjons-lyd- trykknivå på arbeidsplassen

Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ- sentens garantierklæring. Leveranseprogrammet til din maskin kan også bare inn- befatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene. Samsvarserklæring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at pro- duktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet. Firmaet FEIN erklærer som eneansvarlig at dette pro- duktet stemmer overens med de vanlige bestemmel- sene som er oppført på siste side i denne driftsinstruksen. Tekniske underlag hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljøvern, deponering. Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning. Koplingsskjemaer. Type GX75 Side 99 Type GX752V Side 100 Type GX752H Side 101 Type GX752H2V Side 10259
