ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GRIT GX 75 2H Fein

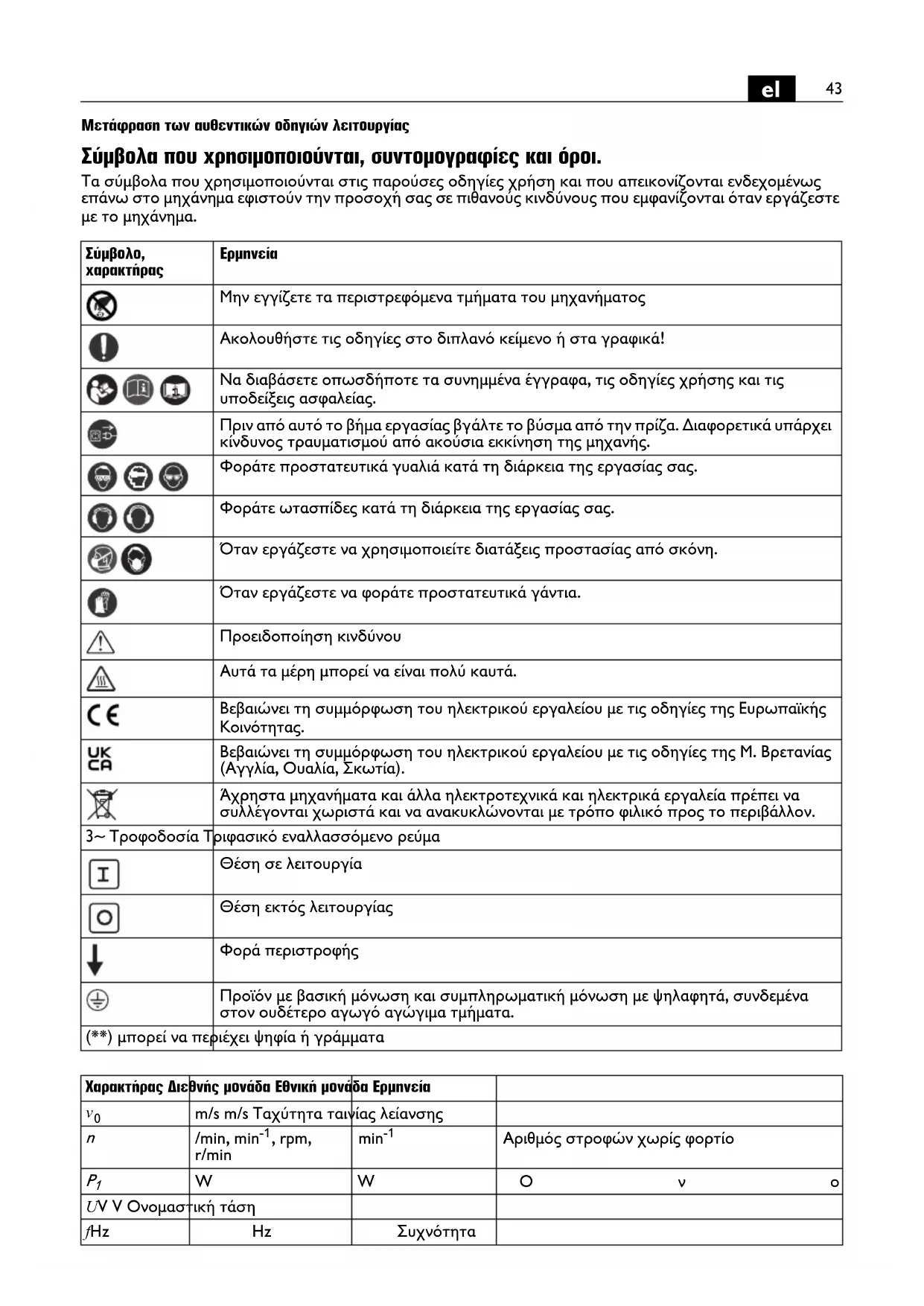

Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι. Τα σύμβολα που χρησιμοποιούνται στις παρούσες οδηγίες χρήση και που απεικονίζονται ενδεχομένως επάνω στο μηχάνημα εφιστούν την προσοχή σας σε πιθανούς κινδύνους που εμφανίζονται όταν εργάζεστε με το μηχάνημα.

Μην εγγίζετε τα περιστρεφόμενα τμήματα του μηχανήματος Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά! Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας. Πριν από αυτό το βήμα εργασίας βγάλτε το βύσμα από την πρίζα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού από ακούσια εκκίνηση της μηχανής. Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας. Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας. Όταν εργάζεστε να χρησιμοποιείτε διατάξεις προστασίας από σκόνη. Όταν εργάζεστε να φοράτε προστατευτικά γάντια. Προειδοποίηση κινδύνου Αυτά τα μέρη μπορεί να είναι πολύ καυτά. Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας. Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία). Άχρηστα μηχανήματα και άλλα ηλεκτροτεχνικά και ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. 3~ Τροφοδοσία Τριφασικό εναλλασσόμενο ρεύμα Θέση σε λειτουργία Θέση εκτός λειτουργίας Φορά περιστροφής Προϊόν με βασική μόνωση και συμπληρωματική μόνωση με ψηλαφητά, συνδεμένα στον ουδέτερο αγωγό αγώγιμα τμήματα. (**) μπορεί να περιέχει ψηφία ή γράμματα Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Ερμηνεία

m/s m/s Ταχύτητα ταινίας λείανσης

Αριθμός στροφών χωρίς φορτίο

WWΟνομαστική ισχύς U V V Ονομαστική τάση f Hz Hz Συχνότητα44

Για την ασφάλειά σας. Μη χρησιμοποιήσετε αυτό το μηχάνημα πριν διαβάσετε με προσοχή και εννοήσετε τις παρούσες οδηγίες χρήσης συμπεριλαμβανόμενων των απεικονίσεων, των προδιαγραφών και των κανόνων

Να τηρείτε επίσης τις σχετικές εθνικές διατάξεις για την ηλεκτρική ασφάλεια και την εργασιακή ασφάλεια (στη Γερμανία: BGV A2, BGR 500). Η μη τήρηση των υποδείξεων ασφαλείας στις αναφερόμενες τεκμηριώσεις μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς Φυλάξετε προσεκτικά τις παρούσες οδηγίες χρήσης για κάθε ενδεχόμενη μελλοντική χρήση και να τις επισυνάπτετε στο μηχάνημα όταν το παραδώσετε σε τρίτους. Προορισμός του μηχανήματος. Μηχάνημα για τη λείανση μεταλλικών υλικών επεξεργασίας (εκτός από μαγνήσιο) και για λείανση με τη μονάδα ακτινικής λείανσης GRIT GXR ή με τη συσκευή λείανσης στρογγυλών στοιχείων GRIT GXC με εγκεκριμένες από την FEIN λειαντικές ταινίες σε περιβάλλον προστατευμένο από τις καιρικές συνθήκες. Ειδικές υποδείξεις ασφαλείας. Προσέξτε ώστε το υπόβαθρο να είναι τοποθετημένο οριζόντια και να στέκεται καλά. Στερεώστε το υπόβαθρο στο δάπεδο. Σε περίπτωση που το υπόβαθρο γείρει κατά την εργασία, μπορεί να προκληθούν σοβαροί τραυματισμοί. Για την τοποθέτηση του μηχανήματος στο υπόβαθρο χρησιμοποιήστε κατάλληλο υλικό στερέωσης. Μια εσφαλμένη συναρμολόγηση μπορεί να έχει ως συνέπεια την απόσπαση του μηχανήματος από το υπόβαθρο κατά την εργασία και την πρόκληση σοβαρών ατυχημάτων. Να φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρησιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας από σκόνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδιά, που θα σας προστατεύει από τυχόν εκσφενδονιζόμενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φιλτράρουν τον αέρα και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας. Όταν εργάζεστε να μην φοράτε φαρδιά ρούχα, κοσμήματα και αν έχετε μακριά μαλλιά να μην τα αφήνετε λυτά. Χαλαρά αντικείμενα μπορούν, παρ’ όλες τις προστατευτικές διατάξεις, να εμπλακούν στα περιστρεφόμενα εξαρτήματα και να προκαλέσουν έτσι τραυματισμούς. Μην χρησιμοποιήσετε φθαρμένες, σκισμένες ή ισχυρά λερωμένες ταινίες λείανσης. Να χειρίζεστε τις ταινίες λείανσης επιμελώς και να τις φυλάγετε/αποθηκεύετε σύμφωνα με τις οδηγίες του κατασκευαστή. Μην διπλώνετε τις ταινίες λείανσης! Οι χαλασμένες ταινίες μπορεί να σκιστούν, να εκσφενδονιστούν και να τραυματίσουν τυχόν παρευρισκόμενα άτομα. Μη χρησιμοποιήσετε λειαντικές ταινίες ή άλλα εξαρτήματα που δεν έχουν κατασκευαστεί και εγκριθεί ειδικά γι΄ αυτό το μηχάνημα. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή μια λειαντική ταινία ή κάποιο άλλο εξάρτημα ταιριάζει στο

Να χρησιμοποιείτε πάντοτε τις προστατευτικές διατάξεις που βρίσκονται στο μηχάνημα. Οι προστατευτικές διατάξεις πρέπει να είναι ασφαλώς συναρμολογημένες στο μηχάνημα επειδή μόνο έτσι επιτυγχάνεται η μέγιστη εφικτή ασφάλεια. Οι προστατευτικές διατάξεις προστατεύουν το χρήστη από ανεξέλεγκτα εκσφενδονιζόμενα λειαντικά σωματίδια και από μια ενδεχόμενη ακούσια επαφή με την ταινία λείανσης. Προσοχή: Κίνδυνος πυρκαγιάς και έκρηξης! Κατά τη λείανση μετάλλων (π.χ. αλουμίνιο) παράγεται σκόνη, η οποία μπορεί να είναι εύφλεκτη ή εκρηκτική. Μην λειτουργείτε το μηχάνημα κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορεί να αναφλέξουν αυτά τα υλικά. Προσοχή Κίνδυνος πυρκαγιάς Κατά τη λείανση δημιουργούνται καυτερά μεταλλικά σωματίδια και σωματίδια λείανσης τα οποία συλλέγονται στο κουτί γρεζιών Το περιεχόμενο του κουτιού γρεζιών πρέπει, πριν αδειάσετε το δοχείο, να έχει κρυώσει επαρκώς και να αποσύρεται μέσα σε ένα κατάλληλο

Προσέχετε να μην κινδυνεύουν τυχόν παρευρισκόμενα πρόσωπα από το σπινθηρισμό. Να απομακρύνετε τυχόν εύφλεκτα υλικά από το γύρω χώρο. Κατά τη λείανση διάφορων υλικών δημιουργείται σπινθηρισμός.

mm mm Μήκος ταινίας λείανσης

mm mm Πλάτος ταινίας λείανσης kg kg Βάρος σύμφωνα με EPTA-Procedure 01 m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Θεμελιώδεις και παράγωγες μονάδες από το Διεθνές Σύστημα Μονάδων SI. Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Ερμηνεία45

Φροντίζετε, τυχόν παρευρισκόμενα άτομα να βρίσκονται πάντοτε σε ασφαλή απόσταση από τον τομέα που εργάζεσθε. Κάθε άτομο που μπαίνει στον τομέα που εργάζεσθε πρέπει να φορά προστατευτική ενδυμασία. Θραύσματα του υπό κατεργασία τεμαχίου ή σπασμένων εργαλείων μπορεί να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς ακόμη κι εκτός του άμεσου τομέα εργασίας. Το υπό κατεργασία τεμάχιο πρέπει να ακουμπάει ασφαλώς επάνω στο στήριγμα λείανσης και τον οδηγό. Δεν επιτρέπεται η κατεργασία πολύ μικρών ή λεπτών υπό κατεργασία τεμαχίων. Κίνδυνος τραυματισμού από το εκσφενδονιζόμενο υπό κατεργασία τεμάχιο. Η επιφάνεια που επεξεργάζεστε μπορεί να γίνει πολύ καυτή. Μην την αγγίζετε με το χέρι. Μην αγγίξετε ποτέ.την κινούμενη ταινία. Κίνδυνος τραυματισμού. Σε περιπτώσεις κινδύνου πατήστε αμέσως το πλήκτρο έκτακτης απενεργοποίησης. Το μηχάνημα εξακολουθεί να κινείται για 50 δευτερόλεπτα. Να καθαρίζετε τακτικά τις σχισμές αερισμού του μηχανήματος. Ο ανεμιστήρας του κινητήρα αναρροφά σκόνη. Αυτό μπορεί, σε περίπτωση, μεγάλης συσσώρευσης σκόνης να προκαλέσει ηλεκτρικούς

Το φις του μηχανήματος πρέπει να συναρμολογηθεί μόνο από έναν ειδικό ηλεκτρολόγο. Ο προστατευτικός αγωγός της πρίζας πρέπει να είναι συνδεδεμένος με την προστατευτική γείωση του ηλεκτρικού δικτύου. Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία συντήρησης και επισκευής! Η ακούσια εκκίνηση του μηχανήματος μπορεί να οδηγήσεις σε σοβαρούς τραυματισμούς. Να δίνετε το μηχάνημα τακτικά για έλεγχο της ασφαλούς λειτουργία του σύμφωνα με τις αντίστοιχες νομικές διατάξεις. Μη ελεγμένα μηχανήματα μπορεί να προκαλέσουν σοβαρούς τραυματισμούς! Πριν την πρώτη εκκίνηση βεβαιωθείτε ότι ο κινητήρας περιστρέφεται κανονικά. Όταν ο κινητήρας περιστρέφεται με εσφαλμένη φορά το υπό κατεργασία τεμάχιο μπορεί να εκσφενδονιστεί και να οδηγήσει σε ατυχήματα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο. Όταν το μηχάνημα τίθεται σε λειτουργία δεν πρέπει να βρίσκεστε ποτέ ούτε εσείς ούτε άλλα άτομα άμεσα δίπλα στην ταινία λείανσης. Η ταινία λείανσης μπορεί να κοπεί και να προκαλέσει σοβαρούς τραυματισμούς. Αντιμετώπιση επικίνδυνων σκονών Όταν αφαιρείτε υλικό μ’ αυτό το εξάρτημα δημιουργείται σκόνη η οποία μπορεί να είναι επικίνδυνη. Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά, π. χ. από αμίαντο και αμιαντούχα υλικά, από μολυβδομπογιές, από μέταλλα κι από μερικά είδη ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η εισπνοή σωματιδίων από πυριτικά άλατα υλικών που περιέχουν πετρώματα, διαλυτών χρωμάτων, ξυλοπροστατευτικών, Antifouling για θαλάσσια οχήματα, μπορεί να προκαλέσουν αλλεργικές αντιδράσεις και/ή ασθένειες των αναπνευστικών οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την εκάστοτε έκθεση σ’ αυτήν. Να χρησιμοποιείτε αναρρόφηση κατάλληλη για την εκάστοτε δημιουργουμένη σκόνη, να φοράτε επίσης έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. Να αναθέτετε την κατεργασία αμιαντούχων υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα. Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικές ουσίες μπορούν, υπό δυσμενείς συνθήκες, να αυτοαναφλεχθούν και να εκραγούν. Να αποφεύγετε τη δημιουργία σπινθηρισμού με φορά προς το δοχείο σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού εργαλείου και των υπό λείανση αντικειμένων, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας του παραγωγού του υλικού καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία

Στα γρήγορα: 1 Μοχλός σύσφιξης, υπόβαθρο 2 Βίδα 3 Υπόβαθρο 4 Προστατευτικό καπάκι, επάνω 5 Μοχλός σύσφιξης, τάνυση ταινίας 6 Βίδα τριγωνικού αστέρα, προστατευτικό

7 Αναστολέας 8 Πεταλούδες, φλογοπαγίδα 9 Προστασία από σπινθηρισμό 10 Στήριγμα λείανσης 11 Κουτί γρεζιών 12 Βίδα τριγωνικού αστέρα για το στήριγμα

13 Βίδα ρύθμισης, στήριγμα επίπεδης λείανσης 14 Βίδα τριγωνικού αστέρα, ρύθμιση διαδρομής

15 Πλήκτρο έκτακτης απενεργοποίησης 16 Σχισμές αερισμού 17 Διακόπτης ON/OFF 18 Ρυθμιστής αριθμού στροφών (μόνο για μοντέλα 2Η) 19 Δίσκος επαφής 20 Επιφάνεια για επίπεδη λείανση 21 Δίσκος κίνησης 22 Βίδα για πλευρικό καπάκι 23 Πλευρικό καπάκι 24 Στόμιο για την αναρρόφηση σκόνης 25 Πινακίδα υποδείξεων 26 Βίδες στερέωσης αναστολέα Οδηγίες συναρμολόγησης(Εικόνα 1). Τοποθετήστε το μηχάνημα στο δάπεδο με την πάνω πλευρά προς τα κάτω και συναρμολογήστε το υπόβαθρο σύμφωνα με την εικόνα και το φύλλο δεδομένων.46

Στερεώστε το υπόβαθρο στο δάπεδο, συνδέοντας κατάλληλα με βίδες ή και βύσματα. Όλα τα μέσα στερέωσης πρέπει να αντέχουν στις δυνάμεις που προκύπτουν κατά την

Μια εσφαλμένη συναρμολόγηση μπορεί να έχει ως συνέπεια την ανατροπή του μηχανήματος κατά την εργασία και την πρόκληση σοβαρών ατυχημάτων. Λόγω κινδύνου ατυχήματος, η εργασία αυτή πρέπει να εκτελεστεί από άτομα που είναι σωματικά σε θέση να σηκώσουν το μεγάλο βάρος του μηχανήματος. Ηλεκτρική σύνδεση. Η σύνδεση στους χώρους του χρήστη πρέπει να διεξαχθεί από έναν ειδικό ηλεκτρολόγο. Δώστε προσοχή στην τάση δικτύου. Η τάση δικτύου και η συχνότητα πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία επάνω στην πινακίδα του κατασκευαστή του μηχανήματος. Πριν την πρώτη εκκίνηση ελέγξτε τη φορά περιστροφής του κινητήρα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα. Ρύθμιση της κλίσης (Εικόνα 9). Λύστε τους δύο μοχλούς σύσφιξης (1). Ρυθμίστε το μηχάνημα στο απαιτούμενο ύψος εργασίας. Σφίξτε πάλι τους δύο μοχλούς σύσφιξης. (1). Ρύθμιση του στηρίγματος λείανσης (10) (Εικόνα 4). Λύστε τη βίδα τριγωνικού αστέρα (12) και ρυθμίστε το διάκενο της σχισμής για max. 2 mm. Σφίξτε πάλι καλά τη βίδα τριγωνικού αστέρα. Ρύθμιση του στηρίγματος επίπεδης λείανσης (20). Κατά την επίπεδη λείανση το στήριγμα λείανσης πρέπει (20) να έχει παράλληλη κατεύθυνση προς την ταινία τροχίσματος και να την αγγίζει σε όλη την

Ξεσφίξτε τη βίδα (22) και κατεβάστε το πλαϊνό καπάκι (23). Λύστε τις βίδες (13) και ευθυγραμμίστε το στήριγμα επίπεδης λείανσης20. Σφίξτε πάλι τις βίδες ρύθμισης (13). Κλείστε το πλευρικό καπάκι (23) και σφίξτε πάλι καλά τη βίδα (22). Ρυθμίστε το διάκενο στον αναστολέα (7) σε πλάτος το πολύ 2 mm, λύνοντας τις βίδες (26), ρυθμίζοντας τον αναστολέα (7) και σφίγγοντας πάλι τις βίδες (26) . (Εικόνα 5) Ρύθμιση της κίνησης της ταινίας. Θέστε το μηχάνημα μόνο για λίγο σε λειτουργία και ελέγξτε την κίνηση της ταινίας. Ρυθμίστε την κίνηση της ταινίας με τη βίδα τριγωνικού αστέρα (14) στη μέση, όταν η ταινία λείανσης αποκλίνει προς τα δεξιά ή τα αριστερά. Σε περίπτωση που δεν θα μπορέσετε να ρυθμίσετε την κίνηση της ταινίας στη μέση: Καθαρίστε τον τροχό κίνησης (21) και τον τροχό επαφής (19) με πεπιεσμένο αέρα. Ελέγξτε τον τροχό κίνησης και τον τροχό επαφής μήπως παρουσιάζουν ζημιές, παραμορφώσεις και φθορές. Τυχόν χαλασμένα εξαρτήματα πρέπει να αντικαθίστανται αμέσως! Αντικατάσταση της λειαντικής ταινίας. Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα. Λύστε τη βίδα (22) και κατεβάστε το πλαϊνό καπάκι (23). (Εικόνα 3) Λύστε τη βίδα με αστεροειδή λαβή (12) και αφαιρέστε το κουτί γρεζιών (11). Μετακινήστε το μοχλό (5) προς τα κάτω για να μειώσετε την πίεση στη διάταξη σύσφιξης. Αφαιρέστε την παλιά ταινία

Πριν τοποθετήσετε την καινούργια λειαντική ταινία, δώστε προσοχή στην κατεύθυνσης κίνησης που αναφέρεται στην πίσω πλευρά της ταινίας! Πρέπει να ταυτίζεται με τη φορά περιστροφής του τροχού μετάδοσης κίνησης. Θέστε την ταινία λείανσης ταυτόχρονα επάνω στον τροχό κίνησης (21) και τον τροχό επαφής (19). Μετακινήστε το μοχλό (5) προς τα πάνω για να σφίξετε την λειαντική ταινία.

ε το πλευρικό καπάκι (23) και σφίξτε πάλι καλά τη βίδα (22). Συναρμολογήστε το κουτί γρεζιών (11) και ελέγξτε το μέγεθος του διάκενου του στηρίγματος λείανσης. (Εικόνα 4) Θέστε το μηχάνημα σε λειτουργία και ρυθμίστε την κίνηση της ταινίας. Οδηγίες λειτουργίες. Ενεργοποίηση: Απασφαλίστε και σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (15). Πιέστε το πλήκτρο «I» (17). Απενεργοποίηση: Σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (15). Πιέστε το πλήκτρο «0» (17). Το μηχάνημα συνεχίζει να κινείται για 50 δευτερόλεπτα μετά τη θέση του σε λειτουργία. Πλήκτρο έκτακτης απενεργοποίησης: Σε περιπτώσεις κινδύνου πιέστε το κόκκινο πλήκτρο έκτακτης απενεργοποίησης για να απενεργοποιήσετε το μηχάνημα. Μεταγωγή αριθμού στροφών (Μοντέλα 2H) Θέση μεταγωγής 1: Χαμηλός αριθμός στροφών Θέση μεταγωγής 2: Υψηλός αριθμός στροφών Ο αριθμός στροφών επιτρέπεται να αλλαχθεί με τον διακόπτη (18) μόνο όταν το μηχάνημα είναι ακινητοποιημένο.47

Ασφάλεια υπερφόρτωσης. Το ηχάνηα διακόπτει τη λειτουργία του όταν υπερφορτωθεί για ένα σχετικά εγάλο χρονικό διάστηα. Το ηχάνηα είναι πάλι έτοιο για λειτουργία ετά από περίπου 15 λεπτά. Λείανση επαφής (Εικόνες 6+7). Βεβαιωθείτε ότι η βίδα τριγωνικού αστέρα (12) είναι καλά σφιγένη. Βεβαιωθείτε ότι το πάνω προστατευτικό καπάκι (4) είναι ασφαλισένο ε τη βίδα τριγωνικού αστέρα (6) και ότι το πλευρικό καπάκι (23) είναι κλειστό. Ελέγξτε το διάκενο του στηρίγατος λείανσης. Ελέγξτε τη θέση του στηρίγατος επίπεδης λείανσης (20). Οι βίδες (13) πρέπει να βρίσκονται στην κάτω θέση. Ελέγξτε αν οι πεταλούδες (8) της φλογοπαγίδας (9) είναι σωστά σφιγένες. Θέστε το ηχάνηα σε λειτουργία και ελέγξτε την κίνηση της ταινίας. Τοποθετήστε το υπό κατεργασία τεάχιο σταθερά επάνω στο στήριγα λείανσης. Να οδηγείτε το υπό κατεργασία τεάχιο και ε τα δυο σας χέρια ή χρησιοποιήστε ια κατάλληλη

Επίπεδη λείανση (Εικόνα 8) Ξεβιδώστε τις βίδες τριγωνικού αστέρα (6) και αφαιρέστε το πάνω προστατευτικό κάλυα (4). Βεβαιωθείτε ότι το διάκενο έχει ρυθιστεί σωστά. (Εικόνα 5) Θέστε το ηχάνηα σε λειτουργία και ελέγξτε την κίνηση της ταινίας. Οδηγήστε το προς επεξεργασία τεάχιο και ε τα δύο χέρια και ετά την επεξεργασία τραβήξτε το προς τα πάνω. Διάταξη αναρρόφησης Συνιστούε τη χρήση της διάταξης αναρρόφησης. Το ηχάνηα πορεί να συνδεθεί σε ια διάταξη αναρρόφησης έσω του στηρίγατος (24). Θόρυβοι Τιμές εκπομπής. Συντήρηση και Service. Η συντήρηση/Η επισκευή επιτρέπεται επιτρέπεται να διεξαχθεί όνο από έναν ειδικό τεχνίτη/ια ειδική τεχνίτρια. Για τη συντήρηση/την επισκευή σας συνιστάε το Service της FEIN, τα εξουσιοδοτηένα συνεργεία της FEIN και τις συβαλλόενες αντιπροσωπείες της FEIN. Εάν υπάρχει φθορά στο καλώδιο σύνδεσης του ηχανήατος, πρέπει αυτό να αντικατασταθεί από ειδικά κατασκευασένο αγωγό σύνδεσης που θα προηθευτείτε από το σέρβις πελατών της FEIN. Τον τρέχοντα πίνακα ανταλλακτικών θα τον βρείτε στο διαδίκτυο στη σελίδα www.fein.com. Καθημερινές εργασίες συντήρησης Να καθαρίζετε ε πεπιεσένο αέρα τις σχισές αερισού (16) στο περίβληα του κινητήρα καθώς και τις άλλες υποδεικνυόενες θέσεις (βλέπε πινακίδα υποδείξεων (25)). Να λαδώνετε καθηερινά το ηχάνηα στις υποδεικνυόενες θέσεις (βλέπε πινακίδα υποδείξεων (25)). Ελέγχετε σε κάθε αντικατάσταση της λειαντικής ταινίας την κινητήρια τροχαλία (21) και το δίσκο επαφής (19) από άποψη φθοράς και ελαττωάτων. Μερινήστε για να σας αντικαταστήσουν τα φθαρένα έρη. Λύστε τη βίδα ε αστεροειδή λαβή (12). Αφαιρέστε το κουτί γρεζιών (11) και απορρίψτε την εταλλική σκόνη. Το περιεχόενο του κουτιού γρεζιών πρέπει να έχει κρυώσει επαρκώς πριν το αδειάσετε και η απόρριψη πρέπει να γίνεται όνο ε ειδικά δοχεία. Τοποθετήστε πάλι το άδειο κουτί γρεζιών και ρυθίστε το διάκενο για το στήριγα λείανσης. (Εικόνα 4) Χωρίς φορτίο Λείανση Στάθη ακουστικής πίεσης ετρηένη σύφωνα ε την καπύλη Α στη θέση

20 µPa), σε ντεσιπέλ 81 93

ντεσιπέλ 4 4 Στάθη ακουστικής ισχύος ετρηένη σύφωνα ε την

1pW), σε ντεσιπέλ 91 100

ντεσιπέλ 2,5 2,5 Συνθήκες λειτουργίας Αριθ. στροφών (/min) 3 000 3 000 Υλικό – ST 37 ιαστάσεις – 8 x 40 Ταινία λείανσης

GRIT by Fein 36Z ΠΑΡΑΤΗΡΗΣΗ: Το άθροισα που απορρέει από τη ετρηθείσα τιή καθώς και η αντίστοιχη ανασφάλεια αποτελούν το ανώτατο όριο των τιών που πορεί να εφανιστούν κατά τη διεξαγωγή των ετρήσεων. Φοράτε ωτασπίδες! Υπολογισός τιών έτρησης σύφωνα ε το πρότυπο προϊόντος (βλέπε τελευταία σελίδα αυτών των οδηγιών λειτουργίας). Χωρίς φορτίο Λείανση48

Σφίξτε τη βίδα τριγωνικού αστέρα (12). Καθαρίζετε το μηχάνημα από έξω με πεπιεσμένο

Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: Λειαντική ταινία, φλογοπαγίδα (9)

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN. Στη συσκευασία του μηχανήματός σας μπορεί να περιέχεται μόνο ένα τμήμα των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες

Δήλωση συμμόρφωσης. Η δήλωση συμμόρφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας ΕΖΕΣ (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της ΕΕ ή της ΕΖΕΣ. Μετά τη διάθεση του προϊόντος στην αγορά της ΕΕ, το σήμα UKCA παύει να ισχύει. Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει. Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης. Τεχνικά έγγραφα από: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Προστασία του περιβάλλοντος,

Οι συσκευασίες, όπως και τα άχρηστα μηχανήματα και εξαρτήματα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον. Διαγράμματα σύνδεσης. Τύπος GX75 Σελίδα 99 Τύπος GX752V Σελίδα 100 Τύπος GX752H Σελίδα 101 Τύπος GX752H2V Σελίδα 10249
