用户手册 GRIT GX 75 2H Fein

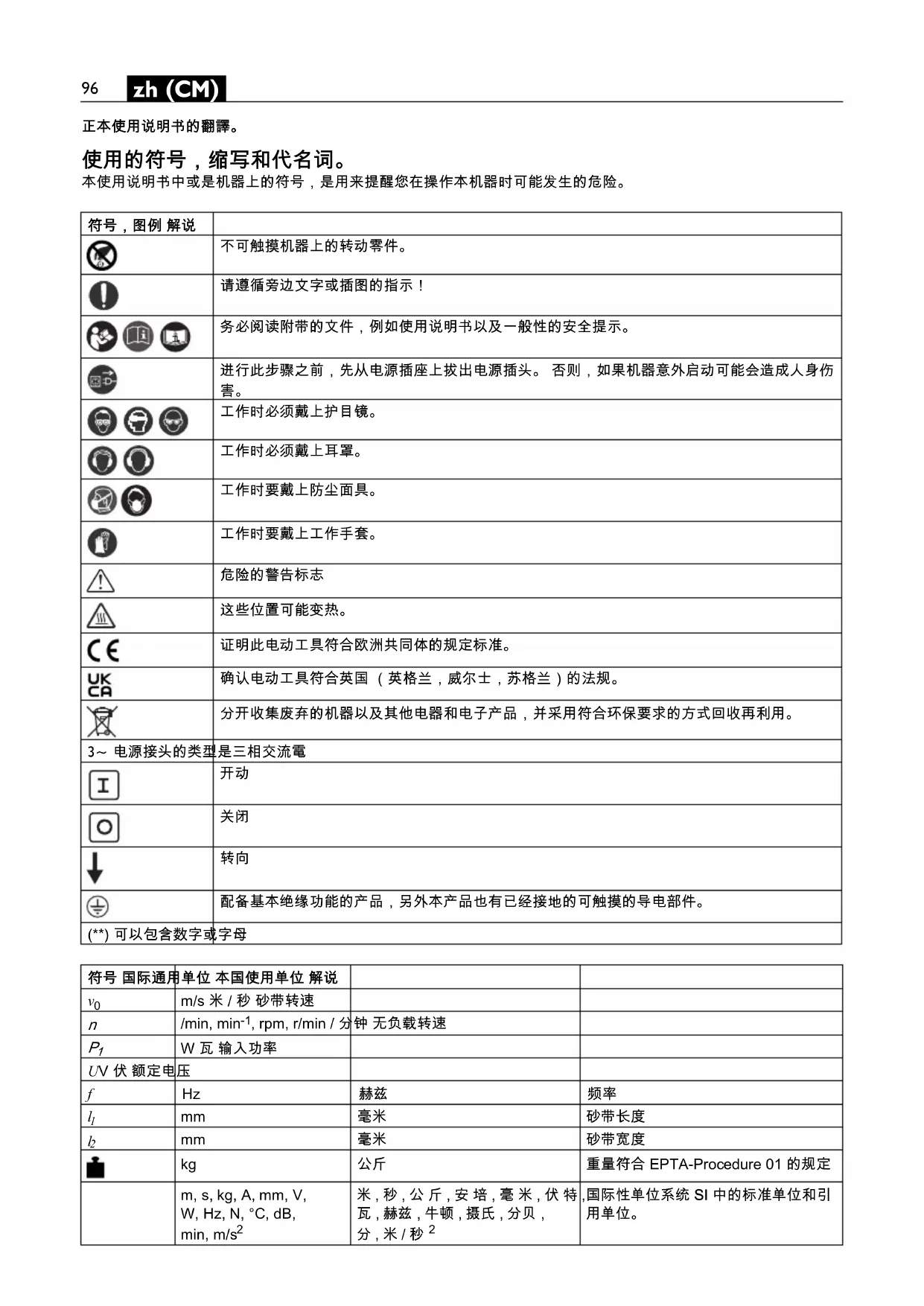

不可触摸机器上的转动零件。 请遵循旁边文字或插图的指示！ 务必阅读附带的文件，例如使用说明书以及一般性的安全提示。 进行此步骤之前，先从电源插座上拔出电源插头。 否则，如果机器意外启动可能会造成人身伤

工作时要戴上防尘面具。 工作时要戴上工作手套。

证明此电动工具符合欧洲共同体的规定标准。 确认电动工具符合英国 （英格兰，威尔士，苏格兰）的法规。 分开收集废弃的机器以及其他电器和电子产品，并采用符合环保要求的方式回收再利用。 3~ 电源接头的类型是三相交流電

配备基本绝缘功能的产品，另外本产品也有已经接地的可触摸的导电部件。 (**) 可以包含数字或字母 符号 国际通用单位 本国使用单位 解说

, rpm, r/min / 分钟 无负载转速

W 瓦 输入功率 U V 伏 额定电压 f Hz 赫兹 频率

mm 毫米 砂带宽度 kg 公斤 重量符合 EPTA-Procedure 01 的规定 m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

米,秒,公斤,安培,毫米,伏特, 瓦 , 赫兹 , 牛顿 , 摄氏 , 分贝 ,

国际性单位系统 SI 中的标准单位和引 用单位。97 zh (CM)

尚未测底阅读并完全了解本使用说明书 （包括图 片，规格和安全规则等），不可以操作本机器。 此外，还要注意各国关于电气安全和工作意外防护的法

规 （在德国是：BGV A2，BGR500）。

忽略了上述文件中的安全提示，可能会导致触电，火灾

保存好本使用说明书以方便日后查阅。赠送或出售机器 时，也要转交本说明书。

本机器如果安装了 FEIN 认可的砂带，可以在能够遮蔽风 雨的环境中研磨金属物料 （镁除外），以及配合半径磨

削组件 GRIT GXR 或圆形研磨装置 GRIT GXC 进行研

注意底座的位置是否安全以及它的水平位置。 将底座固 定在地板上。 底座在工作时倾覆会造成严重伤害。 将机器安装在底座上时，要使用合适的固定材料。 安装 错误，机器会在工作过程中从底座上松脱并造成严重意

戴上防护用品。根据适用情况，使用面罩，安全护目镜 或安全眼镜。适用时，戴上防尘面具，听力保护器，手 套和能挡小磨料或工件碎片的工作围裙。 眼防护罩必须 挡住各种操作产生的飞屑。防尘面具或口罩必须能够过 滤操作产生的颗粒。长期暴露在高强度噪音中会引起失

工作时不可以穿着宽松的衣物，不可以戴首饰并且要绑 好长发。 即使已经穿戴好保护装备，松动的物件仍然可 能被卷入转动的机件中并造成伤害。 小心使用砂带并遵循制造商的指示存放砂带。不可以摺 叠砂带。 使用损坏的砂带可能会造成撕裂及飞脱伤害旁

不要使用，未经制造商认可或专门设计的砂带及其他配 件。 操作安全，不单单取决于砂带或配件是否适合机器。 务必使用机器上的安全装置。安全装置必须牢固地安装 在机器上，如此才能够发挥有效的保护功能。 保护装置 必须能够保护操作者免被飞行的磨料颗粒击伤，并且不

注意，有著火和爆炸的危险！磨削金属 （例如铝）时可 能产生易燃或有爆炸性的粉尘。不可以在易燃材料的附 近操作机器。 火花可能点燃这些材料。 注意，有著火的危险！磨削金属时会产生灼热的金属和 磨料颗粒，它们会囤积在废屑盒中。 清倒废屑盒时，先 让它的内容物冷却，而废弃物必须装在合适的容器中丢

确保飞溅的火花不会危害任何人。 清除工地附近的易燃 物。研磨金属时会产生飞溅的火花。 让旁观者与工作区域保持一安全距离。任何进入工作区 域的人必须戴上防护用品。 工件或破损附件的碎片可能 会飞出并引起紧靠着操作区域的旁观者的伤害。切割附 件触及带电导线会使电动工具外露的金属零件带电，并

研磨时必须把工件放稳在磨台上或靠牢在挡块上。切勿 加工太小或太薄的工件。 从 机器上弹开的工件，可能造

加工过的表面会变得非常热。 不要用手触摸它。 请勿触摸正在运行的砂带。 有受伤的危险。 在危险情况下，请立即按下安全关闭按钮。 按下按钮后 机器还会继续运转达 50 秒。 定期清洁电动工具的通风孔，发动机的风扇会把灰尘吸 入机壳中。 机器内部如果过度囤积金属尘，会有触电的

机器的插头只能由专业电工安装。 电源插座的接地线必 须连接到电源的保护接地装置上 。 维护和修理时，必须拔出电源插头！ 如果不小心开动机 器，可能会造成严重的伤害。 请遵循有关法规，定期检查机器电子装备的安全性。 未 定期检查机器，可能有触电的危险。 第一次操作前，先检查发动机的旋转方向。 如果发动机 转向错误，工件可能被机器抛出，并造成意外。发动机 的转向，只能交给专业电工调整。 开动机器后，您本人和其他的人，不可以直接站立在砂 带旁。 砂带可能突然断裂，并造成严重伤害。 处理对身体有危害的废尘 使用本机器时可能会产生有害健康的废尘。 接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的 废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物 尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废 尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可 能出现过敏现象和 / 或造成呼吸道疾病，癌症以及影响生 殖能力。吸入废尘后的致病可能性，需视曝露在危尘中 的程度而定。操作机器时必须使用合适而且合格的吸尘 装备，以及佩戴个人的防护装备，另外也要保持工作场 所的良好通风状况。加工含石棉工件的工作必须交给专 业人员执行。木尘和轻建材尘，研磨热尘和化学材料的 混合物，都可能在特定状况下产生自燃或者造成爆炸。 避免让火花喷向集尘箱。防止电动工具和被研磨物过热。 定时清倒集尘箱。注意工件制造商所提出的有关加工时 的注意事项，而且要兼顾贵国有关加工该工件的法规。

1 拧紧杆，底座 2 螺丝 3 底座 4 防护盖，上 5 拧紧杆，拉紧砂带 6 星形旋钮，针对防护盖 7 挡块 8 蝶翼螺丝，火花挡板 9 火花挡块 10 研磨台 11 废屑收集盒 12 研磨台的星状螺丝 13 调整螺丝， 针对平磨垫98 zh (CM) 14 星形螺丝，调整砂带转轨 15 安全关闭按钮 16 通气孔 17 起 / 停开关 18 变速开关 ( 只针对 2H - 机型 ) 19 衔接板 20 平磨垫 21 传动轮 22 侧面盖的螺丝 23 侧面盖 24 吸尘装备接头 25 指示简图 26 挡块的固定螺丝 安装指示 ( 图 1). 把机器放在地板上，它的上部必须朝下 , 参考插图

使用合适的销钉 / 螺丝把底座固定在地板上。固定 件必须足以应付工作时的施力。 错误的安装可能导致机器倾斜，并进而酿造严重事故。 因为有发生事故的风险，所以这项工作必须由能够 提起沉重机器的人员完成。

工地的电气连接必须交给合格的电工执行。 注意电源电压： 电源的电压和频率必须和机器铭牌上的

第一次操作前，先检查发动机的旋转方向。发动机的转 向，只能交给专业电工调整。

在机器上进行任何维修工作之前，一定要先拔出电

调整倾斜度 ( 图 9)。 拧松两个拧紧杆 (1)。把机器调整到需要的高度上。 再度收紧两个拧紧杆 (1) 。 调整研磨台 (10) ( 图 4). 拧松星形螺丝 (12) 并调整间隙，间隙的设定极限为，最 大 2 毫米。

调整平磨垫 (20) 。 在平面研磨过程中，平磨垫 (20) 必须和砂带平行并且和

拧松螺丝 (22) 并掀开侧面盖 (23) 。 拧松螺丝 (13) 并调整好平磨垫 (20)。 再度拧紧螺丝 (13) 。 装回侧面盖 (23) 并再度拧紧螺丝 (22) 。 借助挡块 (7) 调整间隙，将间隙调整在最大值 2 毫 米上， 此时先拧松螺丝 (26) ，调整挡块 (7) 并再度 拧紧螺丝 (26) 。 ( 图 5) 校正磨带的运行轨道 . 先短暂地启动机器，再检查砂带的运

如果砂带向左或向右偏移，必须拧转 星形螺丝 (14) 让砂带对中旋转。 如果无法让砂带对中旋转 : 使用压缩空气清洁传动轮 (21) 和接触轮 (19)。 检查传动轮和接触轮是否有损坏，变形和磨损的痕迹。 如有零件损坏必须马上更换。

在机器上进行任何维修工作之前，一定要先拔出电

拧松螺丝 (22) 并向下打开侧盖 (23) 。 ( 图 3) 拧松星状旋钮 (12) 并取出废屑收集盒 (11)。 向下旋转杠杆 (5)，松开夹紧装置。

在安装新砂带之前，请注意砂带上标 示的转动方向！ 它必须和传动轮的

把砂带同时安装在传动轮 (21) 和接触轮 (19)上。

旋转控制杆 (5)，张紧砂带。 装回侧面盖 (23) 并再度拧紧螺丝 (22) 。 安装废屑收集盒 (11) 并检查研磨台的 间隙大小。 ( 图 4) 开动机器并校正砂带的转轨。

掀开安全关闭按钮 (15) 。按下按键 "0" (17) 。 关机后，机器还会继续转动约 50 秒。

发生危险情况时，可以按下红色安全关闭按钮来关闭机

切换速度 ( 机型 2H) 开关位置 1：低速 开关位置 2：高速 在机器完全静止时，才可以使用开关 (18) 变换转

如果长时间处在超荷的工作状况下，系统会关闭机器。 大约经过 15 分钟的冷却之后，便可以再度操作机器。 触点研磨 ( 图 6+7)。 确定已经拧紧星形螺丝 (12)。99 zh (CM) 确认上防护盖 (4) 已经被星状螺丝 (6) 锁牢，而且也已经 关闭好侧盖 (23) 。检查研磨台上的间隙。 检查平磨垫 (20) 的位置。 螺丝 (13) 必须位在下方。 检查是否已经正确拧紧蝶翼螺丝 (8)，它是针对火花挡板 (9) 的螺丝。 开动机器并检查砂带的旋转轨道。把工件紧靠在研磨台上。使用双手握持工件，或将它固定在推进装置上。 平磨 ( 图 8) 拧松星状螺丝 (6) 并拿出上防护盖 (4)。 确定已经正确调整好间隙。 ( 图 5)开动机器并检查砂带的旋转轨道。使用双手引导工件并在操作结束后，向上拿开工件。 我们建议您使用吸尘装置。 透过接头 (24) 可以把机器固定在外接的吸尘装置上。

修理机器的工作只能交给专业电工执行，修理时务必遵循相关的法规。本公司建议您把机器交给 FEIN 客户服务中心， FEIN 特约维修厂或 FEIN 的代理商维修。如果机器的电源线损坏了，则必须更换 FEIN 客户服务中心提供的本机专用电源线。在以下网址 : www.fein.com, 可以找到这款机器目前的备

使用压缩空气清洁发动机机壳上的通气孔 (16)，以及其他打上标志的位置 ( 参考指示简图 (25))。每天在打上标志的位置涂抹机油 ( 参考指示简图(25))。 每次更换砂带时都要检查传动轮 (21) 和接触轮 (19) 是否 有磨损和损坏。 更换损坏的部件。拧松星形旋钮 (12)。取出废屑收集盒 (11) 并清除金属废尘。在清除废屑收集盒的内容物前，必须先让它完全冷却，并且只能透过合适的容器清除。再度装回清理完毕的废屑收集盒并调整研磨台的间隙。 ( 图 4) 拧紧星形旋钮 (12) 。用压缩空气清洁机器的外部。以下零件您可以根据需要自行更换 : 砂带，火花挡板 (9) 有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的FEIN 顾客服务中心询问。您机器的供货范围，可能只涵盖本使用说明书中描述或说明的部分附件。

CE 声明 仅对欧盟和 EFTA （欧洲自由贸易联盟）的国家，及针对欧盟或 EFTA 市场的产品有效。 当产品在欧盟市场流通后，UKCA （英国合格评定标志）商标即失

UKCA 声明 仅适用于英国市场 （英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。 一旦产品进入英国市场，CE 标志便失效。FEIN 公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。技术性文件存放在 : C. & E. Fein GmbH,D-73529 Schwäbisch Gmünd 以符合环保要求的方式回收包装，废旧机器和配件。

机型 GX75 页数 99 机型 GX752V 页数 100 机型 GX752H 页数 101 机型 GX752H2V 页数 102 无负载旋转 研磨在工作场所测得的 A- 加权声压排放水平

(re 20 µPa)， 单位分贝 81 93不确定系数

，单位分贝 4 4测得的 A- 加权声功率水平

(re 1 pW), 单位分贝 91 100不确定系数

转速 (/ 分 ) 3 000 3 000 物料 – ST 37尺寸 – 8 x 40

GRIT by Fein 36Z 请注意：测量所得的辐射值总和以及它们的不确定系数，都是在测量过程中的测量值上限。戴上护耳罩！测量值是根据相关的产品标准所测得 （请参阅本使用说明的最后一页）。100 zh (CM) China RoHS Status Certificate 中国 RoHS 认证概况 Table of Toxic and Hazardous Substances/Elements and their Content as required by China’s Management Methods for Controlling Pollution by Electronic Information Products 有毒有害物质／成分及其含量表 －根据 《中国电子信息产品污染控制管理办法》要求
