BRUKSANVISNING GE 1650 Güde

Ettertrykk, også utdrag, trenger godkjennelse. Forbeholdt tekniske endringer.

Med primær pumpe for en enkelt start selv ved langtids henstilling, glidende og centrifugerende kobling.

Tekniske angivelser:

Indhold: 49 ccm

Maks. ydelse: 1,65 kW/2,2PS

Bor: 100mm x 800mm

Tankindhold: 1,2 l miks 1:25

Tekniske angivelser:

Restfare og beskyttelses foranstaltninger

Bær altid ørepropper.

Vibrationstrussel

Trussel af materialer og andre stoffer

Kontakt, indånding

Maskine er drevet af brandfarlig brandstofsblanding som kan ekplodere f.eks. under optankning.

Transport og opbevaring

Hoved enhed (bld. 4) stilles med bene opad, nu kan jordbor ganske enkelt påmonteres.

Syn og vedligeholdelse

vedligeholdelse og reparationer!

Hoved enhed (bld. 4) stil med bene opad, nu kan jordbor ganske enkelt påmonteres.

Tjek og rens hele maskine.

Regelmæssig

Robust jordbor med pålitelig 2-takts motor. Den har en primerpumpe, friksjonskopling og sentrifugalkraftkopling for å gjøre oppstarten (også etter lengre tids stillstand) lettere. Inklusiv 100 mm boroppsats og blandedunk for enkel blanding i 5 blandingsforhold.

Anvendelsesområder:

Egnet for flerfoldige oppgaver i skogs-, hage- og landskapsarbeid. Ideell for boring av lette jordhull, for utplassering av stolper eller til boring i fundamenter (grunnarbeid).

Støyeffektnivå: 110 dB (A)

Vekt, ca.: 14,8kg (med bor)

Mål: lengde x bredde x høyde i mm: 600x 380x 1275 mm

Leveringsomfang (Fig. 1+2)

1. Sikkerhetsbolt
2. Sikringssplint
3. Jordbor
4. Hovedelement

Apparatbeskrivelse (Fig. 3)

1. Betjeningsgrep
2. Typebeskrivelse
3. Jordboroppsats
4. Friksjonskopling
5. Sentrifugalkraftkopling
6. Händtak
7. Avgass
8. Luftfilter
9. Tennplugg
10. Snorstarter
11. Tank (1:25)
12. Luftfilter
13. Choke
14. Primerpumpe

Garanti

For garantikrav, se vedlagt garantikort.

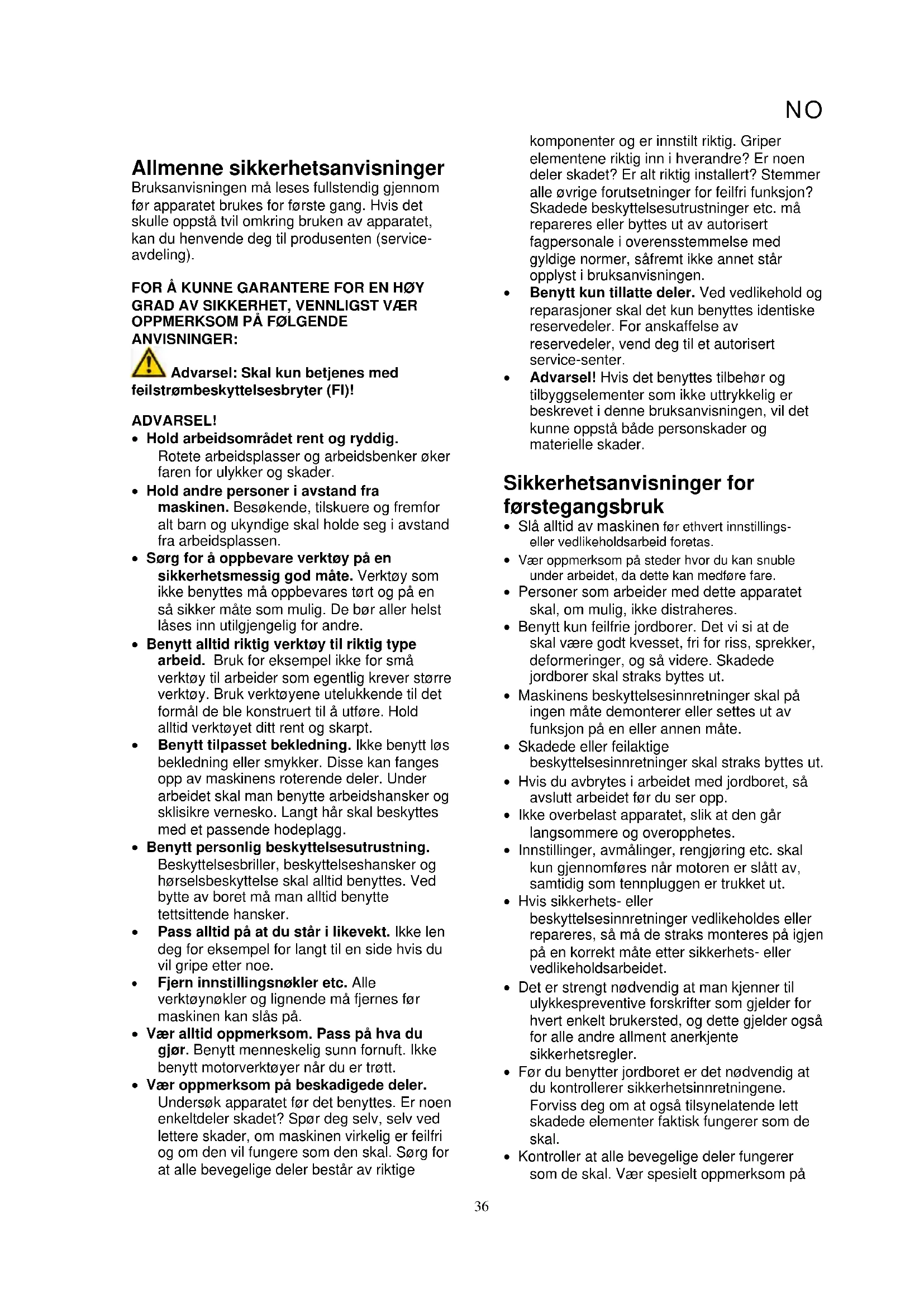

Allmenne sikkerhetsanvisninger

Bruksanvisningen må leses fullstendig gjennom før apparatet brukes for første gang. Hvis det skulle oppstå tvil omkring bruken av apparatet, kan du henvende deg til produsenten (service-avdeling).

FOR Å KUNNE GARANTERE FOR EN H∅Y GRAD AV SIKKERHET, VENNLIGST VÆR OPPMERKSOM PÅ F∅LGENDE ANVISNINGER:

Advarsel: Skal kun betjenes med

feilstrømbeskyttelsesbryter (FI)!

ADVARSEL!

• Hold arbeidsområdet rent og ryddig. Rotete arbeidsplasser og arbeidsbenker øker faren for ulykker og skader.
• Hold andre personer i avstand fra maskinen. Besøkende, tilskuere og fremfor alt barn og ukyndige skal holde seg i avstand fra arbeidsplassen.
• Sørg for å oppbevare verktøy på en sikkerhetsmessig god måte. Verktøy som ikke benyttes må oppbevares tørt og på en så sikker måte som mulig. De bør aller helst låses inn utilgjengelig for andre.
• Benytt alltid riktig verktøy til riktig type arbeid. Bruk for eksempel ikke for små verktøy til arbeider som egentlig krever større verktøy. Bruk verktøyene utelukkende til det formål de ble konstruert til å utføre. Hold alltid verktøyet ditt rent og skarpt.
• Benytt tilpasset bekledning. Ikke benytt løs bekledning eller smykker. Disse kan fanges opp av maskinens roterende deler. Under arbeidet skal man benytte arbeidshansker og sklisikre vernesko. Langt hår skal beskyttes med et passende hodeplagg.
• Benytt personlig beskyttelsesutrustning. Beskyttelsesbriller, beskyttelseshansker og hørselsbeskyttelse skal alltid benyttes. Ved bytte av boret må man alltid benytte tettsittende hansker.
• Pass alltid på at du står i likevekt. Ikke len deg for eksempel for langt til en side hvis du vil gripe etter noe.
• Fjern innstillingsnøkler etc. Alle verktøynøkler og lignende må fjernes før maskinen kan slås på.
• Vær alltid oppmerksom. Pass på hva du gjør. Benytt menneskelig sunn fornuft. Ikke benytt motorverktøyer när du er trøtt.
• Vær oppmerksom på beskadigede deler. Undersøk apparatet før det benyttes. Er noen enkeltdeler skadet? Spør deg selv, selv ved lettere skader, om maskinen virkelig er feilfri og om den vil fungere som den skal. Sørg for at alle bevegelige deler består av riktige

komponenter og er innstilt riktig. Griper elementene riktig inn i hverandre? Er noen deler skadet? Er alt riktig installert? Stemmer alle øvrige forutsetninger for feilfri funksjon? Skadede beskyttelsesutrustninger etc. må repareres eller byttes ut av autorisert fagpersonale i overensstemmelse med gyldige normer, såfremt ikke annet står opplyst i bruksanvisningen.

• Benytt kun tillatte deler. Ved vedlikehold og reparasjoner skal det kun benyttes identiske reservedeler. For anskaffelse av reservedeler, vend deg til et autorisert service-senter.
• Advarsel! Hvis det benyttes tilbehør og tilbyggselementer som ikke uttrykkelig er beskrevet i denne bruksanvisningen, vil det kunne oppstå både personskader og materielle skader.

Sikkerhetsanvisninger for førstegangsbruk

• Slå alltid av maskinen før ethvert innstillingseller vedlikeholdsarbeid foretas.
• Vær oppmerksom på steder hvor du kan snuble under arbeidet, da dette kan medføre fare.
• Personer som arbeider med dette apparatet skal, om mulig, ikke distraheres.
• Benytt kun feilfrie jordborer. Det vi si at de skal være godt kvesset, fri for riss, sprekker, deformeringer, og så videre. Skadede jordborer skal straks byttes ut.
• Maskinens beskyttelsesinnretninger skal på ingen måte demonterer eller settes ut av funksjon på en eller annen måte.
• Skadede eller feilaktige beskyttelsesinnretninger skal straks byttes ut.
• Hvis du avbrytes i arbeidet med jordboret, så avslutt arbeidet før du ser opp.
• Ikke overbelast apparatet, slik at den går langsommere og overopphetes.
• Innstillinger, avmålinger, rengjøring etc. skal kun gjennomføres när motoren er slått av, samtidig som tennpluggen er trukket ut.
• Hvis sikkerhets- eller beskyttelsesinnretninger vedlikeholdes eller repareres, så må de straks monteres på igjen på en korrekt måte etter sikkerhets- eller vedlikeholdsarbeidet.
• Det er strengt nødvendig at man kjenner til ulykkespreventive forskrifter som gjelder for hvert enkelt brukersted, og dette gjelder også for alle andre allment anerkjente sikkerhetsregler.
• Før du benytter jordboret er det nødvendig at du kontrollerer sikkerhetsinnretningene. Forviss deg om at også tilsynelatende lett skadede elementer faktisk fungerer som de skal.
• Kontroller at alle bevegelige deler fungerer som de skal. Vær spesielt oppmerksom på

skader og klemmende deler. Alle deler må være montert på riktig måte og alle betingelser for feilfri funksjon må være oppfylte.

• Såfremt ikke annet er oppgitt i denne bruksanvisningen, så må skadede deler og sikkerhetsinnretninger repareres eller byttes ut av et autorisert service-senter.
• Du må la skadede brytere byttes ut av et autorisert service-senter.

Advarsel.

Beskytt den skadede slik at ikke nye skader oppstår og hold personen rolig.

Forklaring på symbolene

denne bruksanvisningen og/eller på apparatet opptrer følgende symboler:

Produktsikkerhet:

Produktet er konformt med gjeldende normer i den Europeiske Union	Apparatet er beskyttelsesisolert

Forbud:

Allmenne forbud(i forbindelse med andre piktogram)	Forbudt å gripe inn i roterende deler

Advarsler:

Advarsel / fare		Advarsel mot farlig elektrisk spenning

Påbud:

Benytt øyebeskyttelse Benytt hørselsbeskyttelse

Les igjennom bruksanvisningen før bruk	Benytt hodebeskyttelse
Benytt beskyttelseshansker

Miljøvern:

Avfall skal ikke bortfraktes i naturen men til anviste avfallssteder.			Emballasjemateriale av papp kan bortfraktes til dertil anviste avfallssteder for resirkulering.
			[DSK7]
Skadede og/eller utbrukte elektriske eller elektroniske apparater som skal bortfraktes må fraktes til dertil anviste avfallssteder for spesialavfall.			Det grønne punktet:opprinnelig tysk merkeordning som viser at leverandøren av produktet er med i en ordning for resirkulering av emballasje (sier ingenting om miljø-profilen).

Innpakning:

Beskytt mot væske	Hold pakken retning opp

Tekniske data:

Slagvolum Motorytelse
Turtall Drivstoff
∅ (A)
Støyeffektnivå Vekt

Bestemmelsesmessig betjening

Egnet for flerfoldige oppgaver i skogs-, hage- og landskapsarbeid. Ideell for boring av lette jordhull for utplassering av stolper eller til boring i fundamenter (grunnarbeid).

Begrepsavklaring

- Primerpumpe

For å gjøre starten enklere etter lengre tids stillstand av jordboret.

- Friksjonskopling

Friksjonskoplingen er en byggedel som benyttes i allmenn mekanikk. Den forbinder to aksler på en slik måte at det oppnås et definert overførende dreiemoment.

- Sentrifugalkraftkopling

En sentrifugalkraftkopling er en friksjonskopling som oppstår när belastningen beveger seg utover samtidig som turtallet øker. Det oppstår da kontakt med koplingshusets indre vegg (koplingsklokken), som samtidig fungerer som transmisjon (utgående drivkraft).

- Choke

Denne byggedelen er en startklaff ved forgassermotorer som muliggjør en avmålt begrensning av luften som strømmer igjennom forgasseren.

Restfarer og beskyttelsestiltak

Mekaniske restfarer

Oppfanging, innvikling

Borespiralen kan ta tak i og snurre inn snorer, tråder eller klesplagg.

Benytt alltid tettsittende klær og sikkerhetshansker. Benytt aldri smykker og beskytt håret ditt med et egnet hodeplagg.

Ved plutselig stans av boret kan betjeningsgrepet slås mot brukeren av jordboret.

Hold godt fast i betjeningshåndtaket og benytt beskyttelsesbekledning.

Elektriske restfarer

Direkte elektrisk kontakt

Gjennom berøring av tennpluggen samtidig som motoren er i gagn kan det oppstå elektrisk slag.

Ikke berør tennpluggen mens motoren er i gang.

Termiske restfarer

Forbrenninger

Berøring av avgassene kan medføre forbrenninger.

La apparatet avkjøles.

Støyskader

Hørselsskader

Lengre tids arbeid med apparatet kan medføre hørselsskader.

Benytt alltid hørselsbeskyttelse.

Skader gjennom vibrasjon

Lengre tids arbeid med maskinen kan medføre kroppslige konsekvenser gjennom vibreringen.

Ta regelmessige pauser.

Farer forbundet med råstoffer og andre materialer

Kontakt, innpusting

Innpusting av avgasser kan være svært helseskadelig.

Apparatet skal kun benyttes utendørs.

Brann og eksplosjon

Apparatet drives med en lettantennelig drivstoffblanding som eksempelvis kan antennes ved påfylling av drivstoff.

Apparatet skal kun benyttes utendørs.

Skjødesløshet omkring ergonomiske prinsipper

Skjødesløs bruk av personlig beskyttelsesutrustning.

Betjening av apparatet uten tilstrekkelig beskyttelsesutrustning kan forårsake både alvorlige indre og ytre skader.

Benytt alltid den foreskrevne beskyttelsesbekledning og arbeid med fornuft.

Utilstrekkelig lokal belysning Mangelfull belysning utgjør en høy risikofaktor.

Sørg alltid for tilstrekkelig belysning under arbeidet med apparatet.

∅vrige farer

Utslyngende gjenstander eller væsker

Under boring kan deler av boret eller mekaniske partikler skade øynene dine.

Benytt alltid beskyttelsesbriller under arbeidet med apparatet.

Bortfrakting

Bortfraktingsanvisningene kan finnes på apparatenes piktogrammer eller på apparatets forpakning. En beskrivelse av den hver enkelte betydning finner du i kapittelet „Apparatets kjennetegn“.

Krav til brukeren

Brukeren må ha lest bruksanvisningen nøye igjennom før apparatet betjenes.

Kvalifikasjon

Foruten en utførlig innføring av en fagkyndig person er ingen spesielle kvalifikasjoner nødvendig for bruken av apparatet.

Laveste tillatte alder

Apparatet skal kun betjenes av personer som er fylt 16 år. Et unntak er hvis personen under angitt

alder er under fagteknisk opplæring. Da kan personer under 16 år benytte apparatet, dersom lærlingen er under oppsikt av en faglærer.

Skolering

Brukeren av apparatet behøver tilstrekkelig undervisning av en sakkyndig person eller ved å bruke denne bruksanvisningen, men en spesiell skolering er ikke nødvendig.

Tekniske data

Slagvolum: 49 ccm

Maksimal ytelse: 1,65 kW/2,2PS

Bor: 100mm x 800mm

Tankinnhold: 1,2 l, miks 1:25

Støyeffektnivå: 110 dB (A)

Vekt, ca.: 14,8kg (med bor)

Mål L x B x H i mm: 600x 380x 1275 mm

Artikkelnummer 94137

Transport og lagring

- Hvis apparatet skal lagres for en lengre periode, så bør apparatet rengjøres grundig.

- Beskytt jordboret mot atmosfæriske innvirkninger ved hjelp av en presenning, kartong eller lignende.

Montering og førstegangsbruk (Fig. 4+5+6)

Snu hovedelementet (Fig. 4) på hodet, og du kan deretter sette jordboret ganske enkelt på plass. Skyv da boroppsatsen (Fig.5) på „opptaket“ og sikre deretter boret ved hjelp av den medsendte bolten og sikringssplinten.

Kontroller at jordboret sitter godt fast før hver arbeidsprosess.

Snu deretter hovedelementet igjen slik at det står i sin naturlige posisjon.

Betjening (Fig. 7+8)

Start av jordboret

• For å starte jordboret må du plassere choken (Fig. 3/13) til posisjon „Off“.
• Kun ved kaldstart skal chokespaken plasseres i posisjon „On“.

Slå på og av maskinen

• For å slå på maskinen trykker du inn på- /avbryteren (Fig. 7/3 og 4) og låser samtidig denne ved hjelp av låsestiften (Fig. 7/2) som i (Fig.8)
• Betjen primerpumpen 3 – 4 ganger og trekk så i oppstartsnoren.
• For å slå av maskinen trykker du inn stoppknappen (Fig. 7/1) til posisjonen „Stop“.

• Alle sikkerhets- og beskyttelsesinnretninger må være montert på riktig måte og være på plass før maskinen kan koples til.
  • Jordboret må kunne løpe fritt.
• Før du setter maskinen i betjening må du forsikre deg om at jordboret sitter på korrekt måte og at alle bevegelige deler er fri for hindringer.
• Advarsel! Hvis du er i tvil, så la deg rådføre av en fagperson fra et autorisert serviceverksted när det gjelder sammenbygningen av jordboret.
• Benytt apparatet først etter at du har lest nøye igjennom bruksanvisningen.
• Vær oppmerksom på alle sikkerhetshenvisninger som er oppført i denne bruksanvisningen.
• Forhold deg ansvarsfullt overfor andre personer.

Skritt-for-skritt-anvisning

1. Slå sikkert fast at du kan stå sikkert på området som skal bearbeides.
2. Slå nå maskinen på.
3. Gjennom før den ønskede arbeidsprosessen med jordboret.
4. Advarsel: Etter at du er ferdig med å bore et hull, så skal jordboret slås av när det transporteres til neste arbeidsposisjon.
5. Rengjør jordboret etter endt arbeidsprosess.

Problem-Årsak-Løsning

Motoren gir ikke full ytelse

1. Tennpluggen er skitten (Kullrester på elektroden), for stor elektrodeavstand
2. Forgasseren eller forgasserdysene er skitne.
3. Luftfilteret er forurenset.
4. Eksosrør, sylinderutslippskanal
5. Pakningen i veivakselhuset er ikke tett
6. Sylinderen, stemplene/stempelringene er nedslitte.
7. Feil drivstoffblanding
8. Choken er på.

1. Tennpluggen er lysegrå med tegn til glødning (smelteperler)
2. Kullrester i forbrenningskammeret

Inspeksjon og vedlikehold

Forsiktig: De følgende anvisningene gjelder for normale arbeidsforhold. Ved vanskelige forhold og også ved lengre daglige arbeidsøkter skal intervallene være kortere. Kontroller og plei regelmessig:

• Etter arbeidets slutt, så kontroller hele maskinen og gjennomfør også rengjøringsarbeider.
• Når du rengjør apparatets plastdeler, så skal det benyttes en fuktet klut. Det skal ikke benyttes rengjøringsmidler, løsemidler eller spisse gjenstander.
• Rengjør luftfilteret ved sterk forurensning.
• Bytt ut tennpluggen hvis nødvendig.
• Frigjør ventilasjonsåpningen og bevegelige deler etter hvert bruk for fastsittende støv med en myk børste eller pensel.

Olje inn alle bevegelige metalldeler regelmessig.

Slå alltid av jordboret när du gjennomfører vedlikeholds- eller reparasjonsarbeider!

Kontroller at jordboret sitter godt fast før hver arbeidsprosess.

Snu deretter hovedelementet igjen slik at det står i sin naturlige posisjon.

Sikkerhetsanvisninger for inspeksjon og vedlikehold

Kun et regelmessig pleiet apparat kan utgjøre et tilfredsstillende hjelpemiddel for deg.

Vedlikeholds- og pleiemangel kan føre til uforutsette ulykker og skader.

Sikkerhetsanvisninger for inspeksjon og vedlikehold

Før hver arbeidsstart

Kontroller gasspaken.

Før hver arbeidsstart

Før hver arbeidsstart

Kontroller at boret sitter ordentlig.

Etter hvert bruk

Kontroller hele maskinen og gjennomfør også nødvendige rengjøringsarbeider.

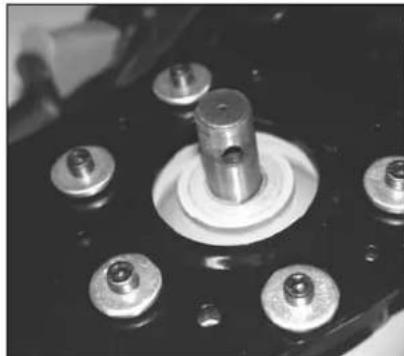

Regelmessig

Kontroller at alle skruer sitter godt fast. Gjennom vibrasjonene kan disse løsne med tiden.
