BRUKSANVISNING CDU701 SONY

tommers enhet i halv høyde.

• 128 kB bufferminne som er ATAPI-kompatibelt (SFF-8020)

• Skuffmating tilsvarende musikk-CDer uten bruk av caddy.

• Hurtigmater og -utløsermekanisme for plater. Platen kan også tas ut manuelt.

• Stasjonen er plassert i et lufttett hus. Plateformater som støttes:

• Leser data fra plater med formatene CD-ROM, CD-ROM XA, CD-I samt CD-I-forberedte plater og plater av typen CD-EXTRA og CD TEXT.

• Leser data fra plater med formatet CD-BRIDGE, blant annet PHOTO-CD.

• Støtter 4-gangers, 8-gangers og inntil 32-gangers hastigheter med sanntids feilkorrigering.

• Rask tilgangstid, som sikrer trygg og hurtig tilgang til data. Lyd

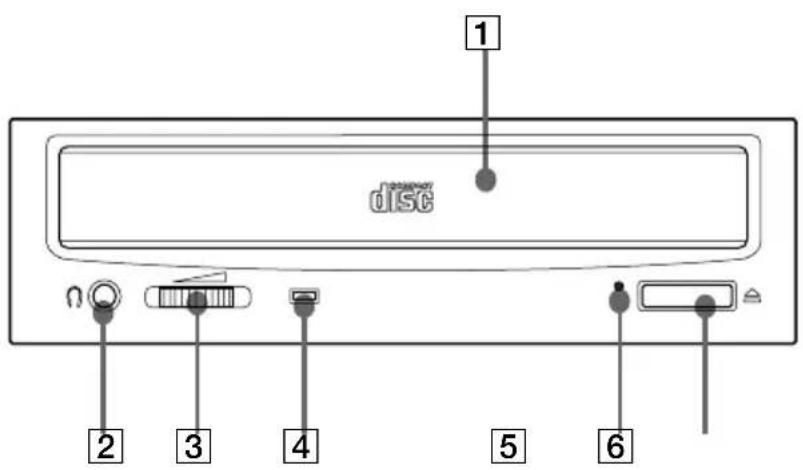

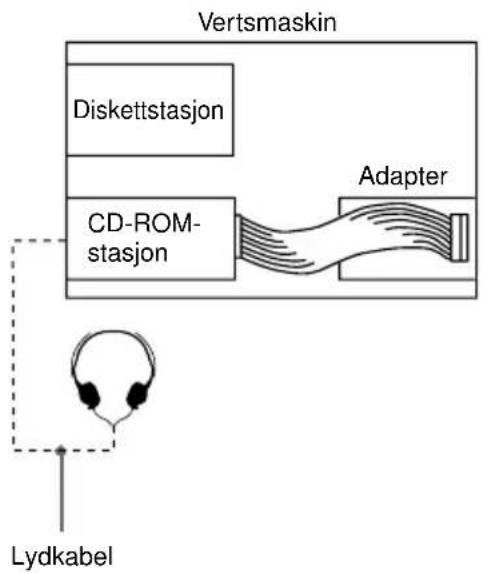

• Programvare (driverprogram, verktøy) Her får du et eksempel på et systemoppsett: Programvare Vertsmaskin Diskettstasjon CD-ROM- stasjon Adapter Lydkabel269Plassering og funksjon til deler og kontroller Plassering og funksjon til deler og kontroller Frontpanel

4 Opptatt-indikator Dette gule lyset lyser eller blinker for å indikere følgende situasjoner.

• Fast lys: Lesing av innholdsfortegnelsen, søking etter data eller spilling av lyd pågår.

5 Nødutløserhull Brukes for å åpne plateskuffen manuelt når verken utløserknapp 6 eller en programkommando fungerer. Stikk en binders eller liknende inn i hullet og trykk.

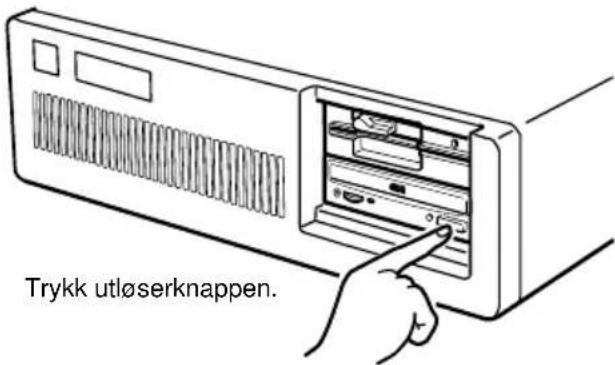

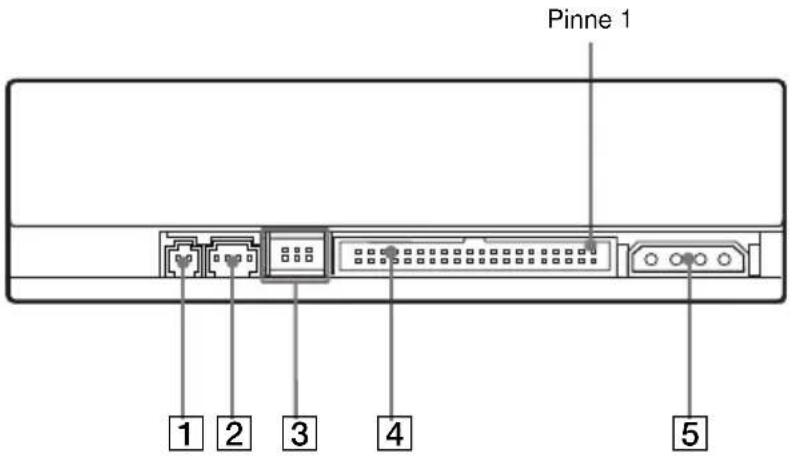

6 Utløserknapp Åpner og lukker plateskuffen.270 Bakre panel

3 Konfigurasjons-jumpere Se detaljer på side 273.

• Unngå å plassere stasjonen der det er: – høy fuktighet – høy temperatur – mye støv – mekanisk vibrasjon – direkte sollys

• Bruk ikke for mye kraft på strømkabelen. Den er ment å beskytte stasjonen. ■ Bruk

• Flytt ikke stasjonen når den er i bruk. Dette kan føre til datafeil og skade på den optiske leseren.

• Utsett ikke stasjonen for hyppige endringer i temperaturen da dette kan forårsake kondens på linsen i stasjonen. Dersom temperaturen plutselig stiger mens stasjonen er på, må du la være å bruke den og la strømmen være på minst én time før du tar den i bruk igjen eller slår den av. Hvis du bruker stasjonen like etter en temperaturforandring, kan dette føre til feil på stasjonen. ■ Transport

• Lukk plateskuffen før stasjonen flyttes.

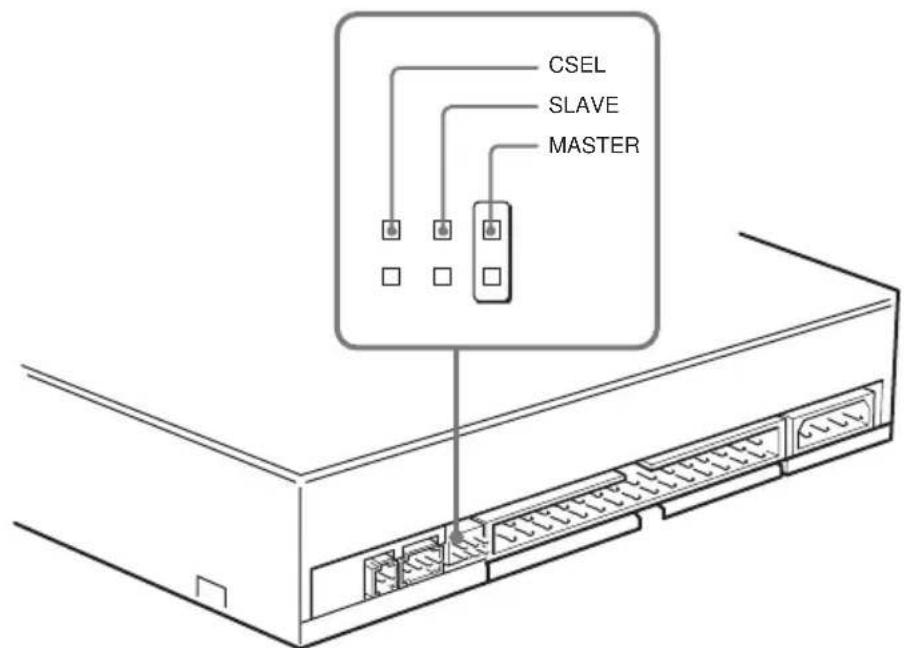

• To monteringsskinner hvis datamaskinen har spor for slike. Slå a v datamaskinen og trekk ut kab lene på baksiden f or å få mer plass. Slå ikke på datamaskinen før hele installasjonspr osessen er ferdig.273Installere stasjonen i datamaskinen Innstillinger av jumpere Still inn jumperne på baksiden a v stasjonen i henhold til datamaskinens k onfigurasjon. J umperne er f orhåndsinnstilt på fabrikken i MASTER-posisjon, som vist. CSEL SLAVE MASTER Merknader angående konfigurering av jumpere:

• Innstillingen av stasjonsnummeret defineres normalt ved å sette inn en jumper på enten MASTER- eller SLAVE-pinnen.

• Når CDU701-stasjonen er kjedet sammen med en harddisk på et IDE-kort, må du sette harddisken som MASTER og CDU701- stasjonen som SLAVE.

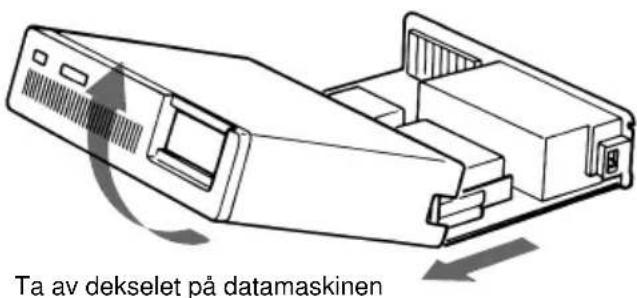

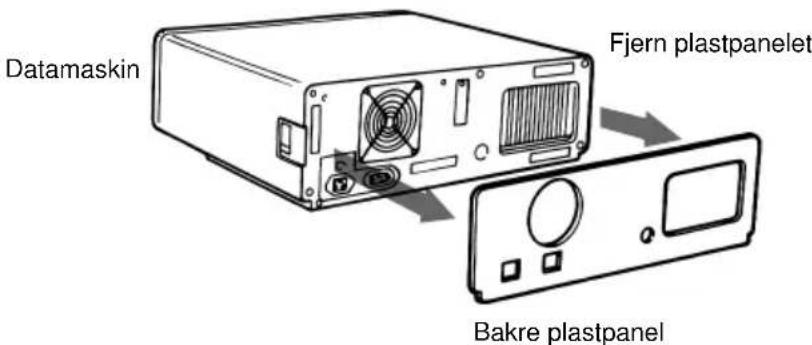

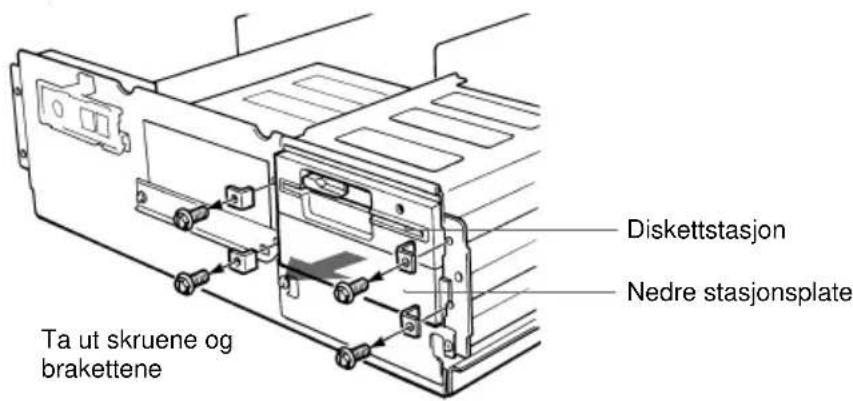

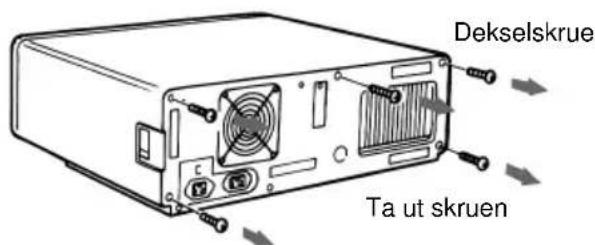

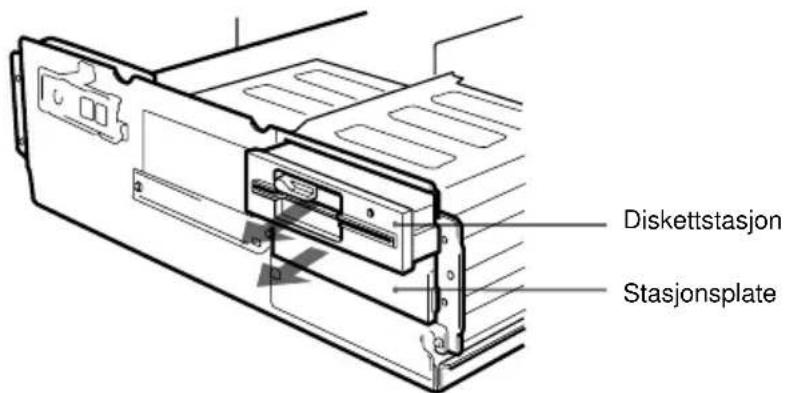

• Hvis CDU701-stasjonen er den eneste enheten som er koblet til IDE-kortet, setter du CDU701-stasjonen som MASTER. Leg g imidler tid merke til at enkelte per sonlig e datamaskiner kan ben ytte CSEL i stedet f or MASTER/SLA VE-alternativet. I dette tilfellet må du fjerne jumperne fra MASTER og SLA VE, og sette inn en jumper ved CSEL. Når CSEL-signalet til grensesnittk ontakten settes la vt, defineres stasjonen som stasjon 0. Når CSEL er satt høyt, defineres stasjonen som stasjon 1. Hvis du vil vite mer , kan du ta k ontakt med PC-le verandøren eller le verandøren a v IDE-k or tet.274 Installere stasjonen i datamaskinen Åpne datamaskinen 1 Hvis datamaskinens bakside er dekket av et plastpanel som er festet med en plastkrok, tar du dette av. 2 Ta ut dekselskruene. 3 Ta av dekselet på datamaskinen. Ta av dekselet på datamaskinen Fjern plastpanelet Datamaskin Bakre plastpanel Dekselskrue Ta ut skruen275 Installere stasjonen i datamaskinen Klargjøre plass for stasjonen 1 Ta ut skruene og brakettene som holder diskettstasjonen og den nedre stasjonsplaten på plass. 2 Koble fra diskettstasjonen. 3 Ta ut diskettstasjonen og stasjonsplaten. Diskettstasjon Diskettstasjon Nedre stasjonsplate Ta ut skruene og brakettene Diskettstasjon Stasjonsplate276 Installere stasjonen i datamaskinen Montere stasjonen Hvis det er nød vendig med monteringsskinner , fester du disse til stasjonen på samme måte som diskettstasjonen, og fører stasjonen inn i det nedre stasjonssporet. Hvis du ikke treng er monteringsskinner , skrur du bare stasjonen på plass. Før stasjonen inn i stasjonssporet.277 Koble til stasjonen Kob le stasjonen til datamaskinen med følg ende k ontakter:

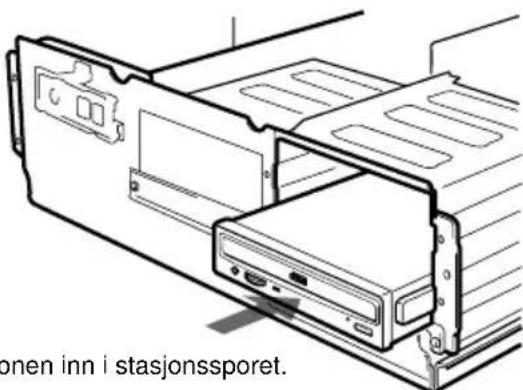

• AUDIO OUT-kontakt (hvis du har tenkt å bruke lydutstyr)

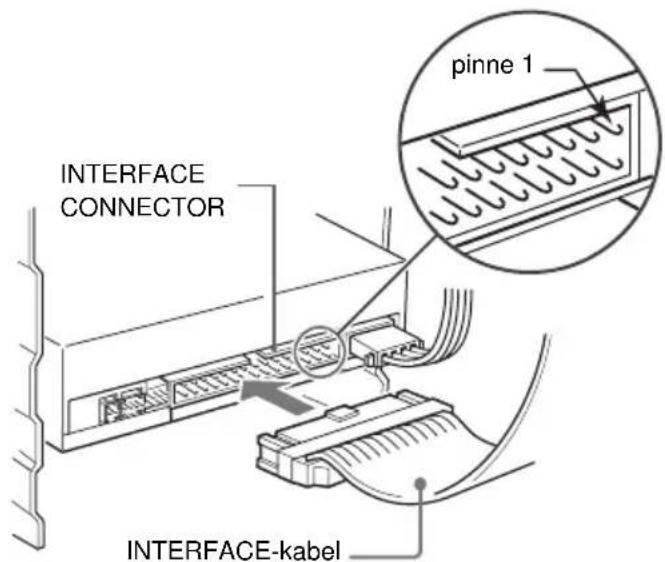

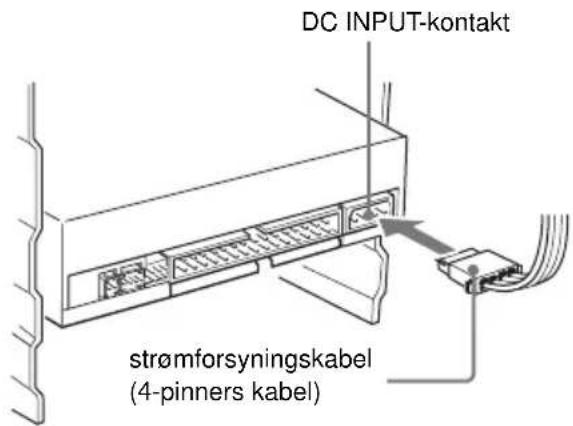

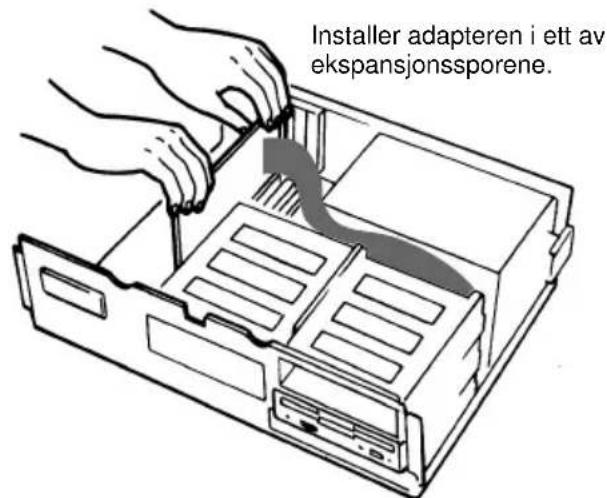

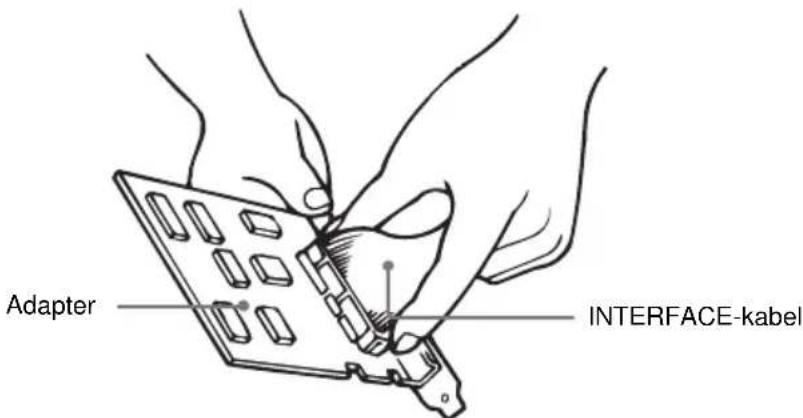

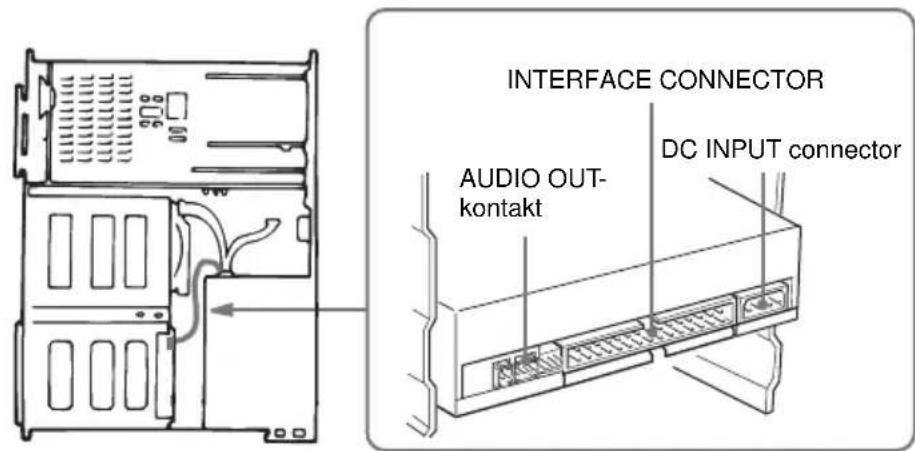

• INTERFACE CONNECTOR. ■ DC INPUT-kontakt Pinnef ordeling en er som følg er . Tilpass de skrå kantene mot hverandre og sett inn k ontakten til strømf orsyningskabelen i DC INPUT -kontakten. Trykk den godt på plass. Forsiktig: Feil tilk ob ling kan skade stasjonen og f orring e garantien. Installere stasjonen i datamaskinen INTERFACE CONNECTOR DC INPUT connector AUDIO OUT- kontakt +5 V DC +12 V DC GND (jord) DC INPUT-kontakt strømforsyningskabel (4-pinners kabel)278 Installere stasjonen i datamaskinen ■ AUDIO OUT-kontakt Pinnef ordeling en er som følg er. ■ INTERFACE CONNECTOR 1 Sett en av grensesnittkablene godt inn i INTERFACE CON- NECTOR. 2 Koble den andre enden av kabelen til adapteren. pinne A UDIO 1 R-signal 2 jord 3 jord 4 L-signal INTERFACE CONNECTOR pinne 1 INTERFACE-kabel INTERFACE-kabel Adapter279Installere stasjonen i datamaskinen Montere adapteren Installer adapteren i et a v de ledig e ekspansjonssporene i datamaskinen. Hvis du treng er en fullstendig beskrivelse a v installering en og innstilling ene , kan du se i håndboken f or adapteren. Installer adapteren i ett av ekspansjonssporene.280 Installere stasjonen i datamaskinen Sette sammen datamaskinen igjen 1 Sett inn igjen diskettstasjonen i det øverste stasjonssporet. 2 Koble grensesnittkablene til diskettstasjonen igjen. 3 Fest skruene og frontbrakettene slik de satt tidligere. 4 Pakk kablene godt sammen bak stasjonen slik at de ikke stikker opp over strømforsyningsmodulen. 5 Etter at følgende punkter er kontrollert, setter du på igjen datamaskindekselet og fester monteringsskruene på baksiden av datamaskinen:

• Er koblingene mellom stasjonen og datamaskinen riktige?

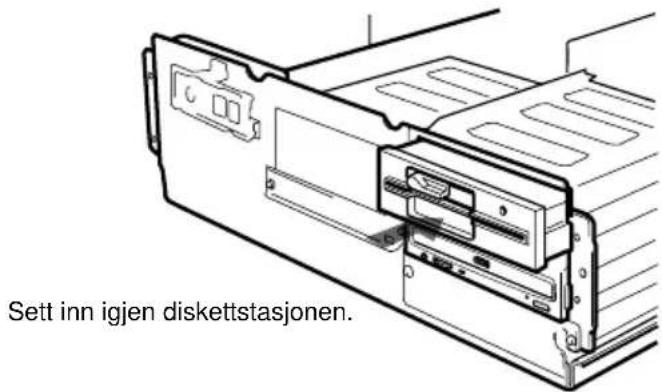

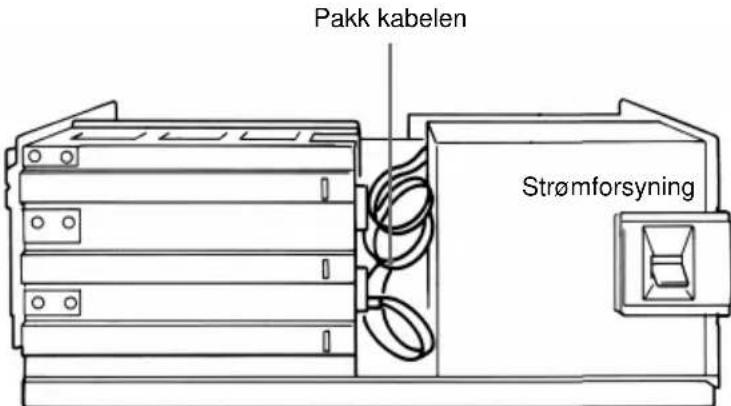

• Er jumperne satt i riktige posisjoner? 6 Sett på igjen det bakre plastpanelet. Gå tilbake og kontroller installasjonen dersom du svarte nei på ett av spørsmålene ovenfor. Sett inn igjen diskettstasjonen. Pakk kabelen Strømforsyning281 Installere driverprogram Installere driverprogram Installasjonsdisketten som fulgte med pakken består a v to pr ogram- mer:

• Installasjonsprogram

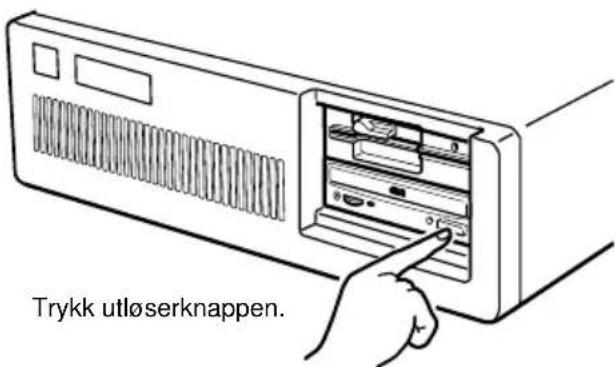

• Driverprogram for MS-DOS/Windows 3.1 Merk: Både Micr osoft CD-R OM Extensions (MSCDEX) eller tilsv arende og Son ys driverpr ogram kre ves f or å kjøre CDU701 i MS-DOS- og Windo ws 3.1-miljø. Før du setter inn installasjonsdisketten må du derf or for sikre deg om at MSCDEX lig g er i DOS-katalog en på har d disken (C:\DOS). Selv om MSCDEX følg er med de fleste oppdater te MS-DOS-ver sjoner (ver. 6.2), kan det b li nød vendig å skaff e pr ogramv are fra PC- le verandøren hvis det er noe du mangler . Installasjonsprogrammet starter MSCDEX automatisk via AUTOEXEC.B AT og installerer driverpr ogrammet i CONFIG.SYS filen der som MSCDEX allerede lig g er i katalog C:\DOS. Slik installerer du Gå til DOS-ledeteksten og skriv A: (stasjon A er aktiv), >A:\ Sett inn disketten i diskettstasjon A og skriv install, slik: >A:\install Trykk deretter Enter . Når installering en er f erdig, leg g es følg ende linjer inn i CONFIG.SYS og A UTOEXEC.B AT: in CONFIG.SYS: Device=C:\DEV\ATAPI_CD.SYS /D:mscd000 /I:0 in AUTOEXEC.B AT: C:\DOS\MSCDEX.EXE /D:mscd000 /M:12 /V282 Bruke stasjonen I denne delen får du vite hv or dan du star ter og løser ut en plate . Starte stasjonen 1 Slå på datamaskinen. 2 Trykk utløserknappen. Skuffen spretter ut automatisk. 3 Sett inn en plate i skuffen med etikettsiden opp. Trykk utløserknappen.Sett inn en plate medetikettsiden opp. Bruke stasjonen283 Merk: Når stasjonen er installer t i lod drett stilling, må du bruke platelåsene for å hindre at platen faller ut. Hvis du vil vite mer , kan du lese a vsnittet Slik bruker du platelåsene på side 285. 4 Skyv skuffen forsiktig eller trykk utløserknappen for å lukke igjen skuffen. Stasjonen kan begynne å lese innholdet på platen når den er godtatt. Opptatt-indikatoren lyser når stasjonen leser innholdet. Når det gjelder øvrig bruk av stasjonen, kan du lese instruksjonene som fulgte med programmet du skal bruke. Merk: Opptatt-indikatoren fortsetter å lyse med gult lys dersom: – platen ikke er skikkelig satt inn i skuffen – det oppstår en feil I beg g e tilf eller må du løse ut platen og leg g e den i skuff en på n ytt og f orsikre deg om at den lig g er riktig i skuff en. Hvis dette ikke løser problemet og opptatt-indikatoren fortsetter å lyse, må du ta kontakt med le verandøren eller en ser vicetekniker . Forsiktig: Bruk ikke makt når du skal lukke plateskuff en. Dette kan føre til at skuffmekanismen b lir skadet. Skuffmekanismen er bare beregnet på f orsiktig berøring. Platelåser Bruke stasjonen284 Løse ut platen Du løser ut platen ved å tr ykke utløserknappen på fr ontpanelet. Skuff en spretter ut automatisk. Merk: Utløserknappen virker ikke der som den er deaktiver t a v: – programmet du bruker ■ Åpne skuffen manuelt hvis det oppstår et problem Du kan åpne skuff en man uelt når den ikke åpnes med utløserknappen eller pr ogramk ommandoer . Dette gjør du på følgende måte: 1 Slå av datamaskinen. 2 Stikk en binders eller liknende inn i nødutløserhullet og trykk. Når du har tatt ut en plate fra enheten, bør du ta k ontakt med le verandøren eller en ser vicetekniker . Trykk utløserknappen. Ca. 40 mm Bruke stasjonen285 Slik bruker du platelåsene Plateskuff en har fire platelåser som hindrer at platen faller ut når den er montert i loddrett stilling. Merk: Når platen brukes i v annrett stilling, treng er du ikke låse platen. ■ Låse og låse opp Alle de fire låsene er satt i ulåst stilling (peker uto ver) når stasjonen le veres fra fabrikken. Du setter låsene i låst stilling med fingrene til du hører et klikk, og slik at de peker inno ver. Platelåser Bruke stasjonen låst ulåst låselåse opp286 Når stasjonens høyre side peker nedover For å f orenkle platehåndtering en bør du sette platelåsene B, C og D i låst stilling og la platelås A være i ulåst stilling.

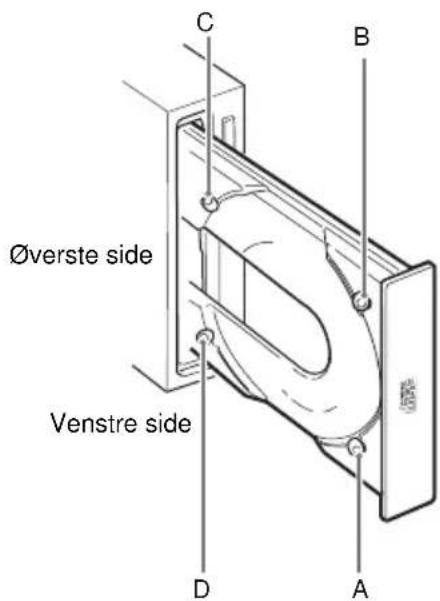

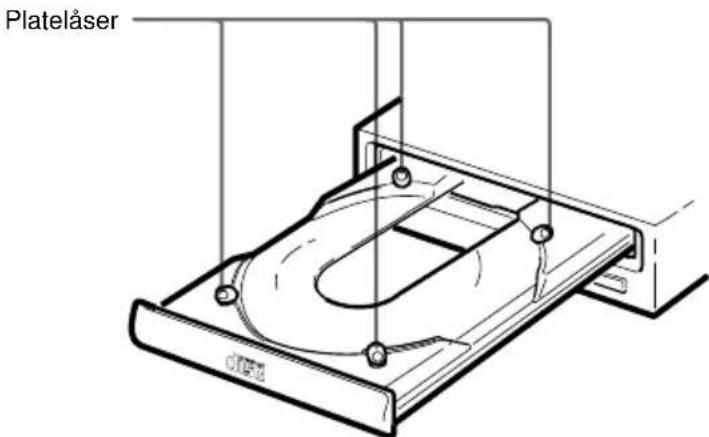

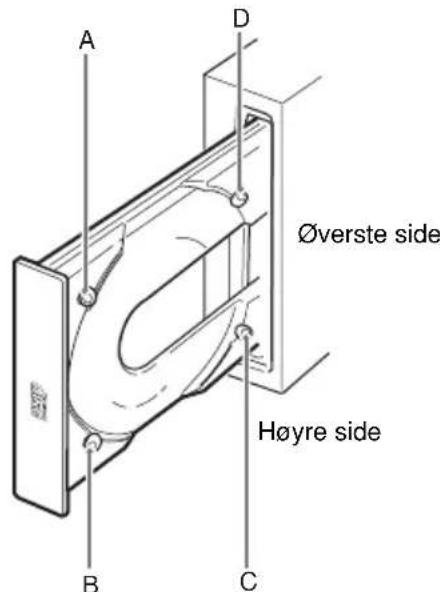

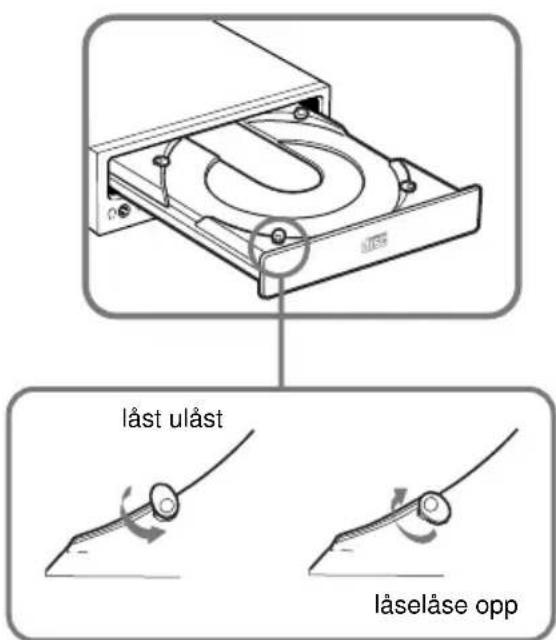

Når stasjonens venstre side peker nedover For å f orenkle platehåndtering en bør du sette platelåsene A, C og D i låst stilling og la platelås B være i ulåst stilling

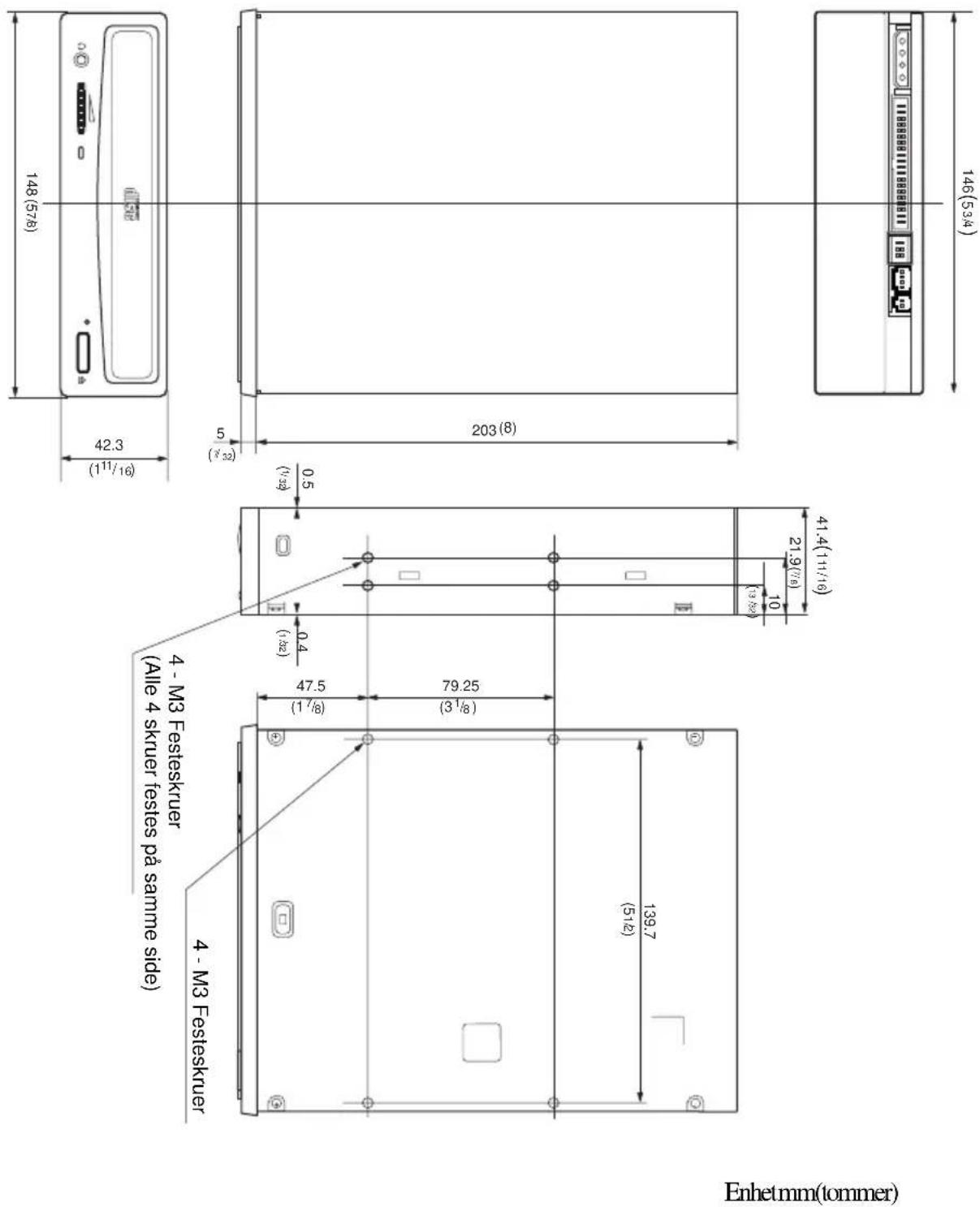

(med DC INPUT -kontakt) AMP 179376-1 eller tilsv arende AUDIO OUT-kontakt Mole x 5046-04A eller tilsv arende ■ Laser Type halvleder -laser GaAlAs Bølgelengde 785 nm Utgående kraft 0,3 mW Utforming en og spesifikasjonene kan b li endret uten f orvarsel. Spesifikasjoner289 ■ Størrelsesdiagram Viktig: Skruenes topp må ikke stikke ut mer enn 6,0 mm fra o verflaten på sidepanelene eller b unnplaten.

Spesifikasjoner290CDU701 CD-ROM Drive Unit
