BRUKSANVISNING BHR202ZX MAKITA

• Ret til tekniskeændringer forbeholds.
  Bemerk: Data kan variere fra land til land.

Stovopsamler (Fig.20)

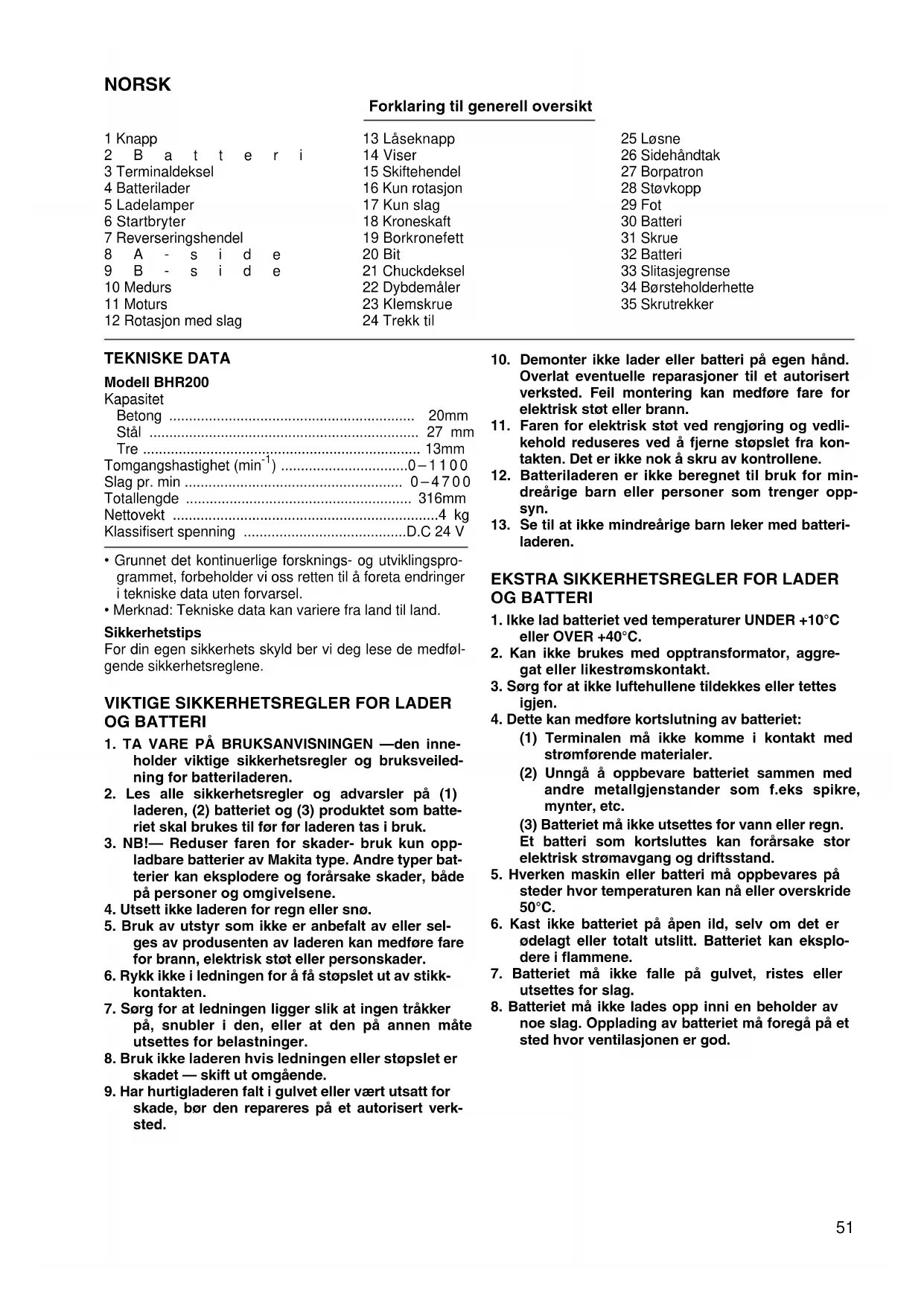

	Forklaring til generell oversikt
1 Knapp	13 Låseknapp	25 Løsne
2 B at t e r i	14 Viser	26 Sidehåndtak
3 Terminaldeksel	15 Skiftehendel	27 Borpatron
4 Batterilader	16 Kun rojasjon	28 Støvkopp
5 Ladelamper	17 Kun slag	29 Fot
6 Startbryter	18 Kroneskaft	30 Batteri
7 Reverseringshendel	19 Borkronefett	31 Skrue
8 A - s i d e	20 Bit	32 Batteri
9 B - s i d e	21 Chuckdeksel	33 Slitasjegrense
10 Medurs	22 Dybdemål	34 Børsteholderhette
11 Moturs	23 Klemskrue	35 Skrutrekker
12 Rotasjon med slag	24 Trekk til

TEKNISKE DATA

Modell BHR200

Kapasitet Betong 20mm

Stal 27 mm
Tre 13mm

Tomgangshastighet (^-1) 0-1100

Slag pr.min 0-4700
Totallengde 316mm
Nettovekt 4 ka
Klassifert penning .D.C 24 V

• Grunnet det kontinuierlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til a foreta endringer i tekniske data uten forvarel.
• Merknad: Tekniske data kan variere fra land til land.

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

VIKTIGE SIKKERHETSREGLER FOR LADER OG BATTERI

1. TA VARE PÁ BRUKSANVISINGEN —den inneholder viktige sikkerhetsregler og bruksveileding for batteriladeren.
2. Les alle sikkerhetsregler og advarsler pa (1) laderen, (2) batteriet og (3)produktet som batteriet skal brukes til for for laderen tas iBruk.
3. NB!— Reduser faren for skader- bruk kun oppladbare batterier av Makita type. Andre typber batterier kan eksplodere og forarsake skader, bade på personer og omgivelsene.
4. Utsett jegke laderen for regn eller snø.
5. Bruk av utstyr som/DDke er anbefalt av eller Selges av produsenten av laderen kan medfore fare for brann, elektrisk stot eller personskader.
6. Rykk ikke i ledningen for Å få stopslet ut av stikkkontakten.
7. Sorg for at ledningen ligger sik at ingen trakker pa, snubler i den, aller at den pa annihilate utsettes for belastninger.
8. Bruk/DDlehen hvis ledningen ell stpslet er skadet -skift ut omgaende.

9. Har hurtigladeren falt i gulvet ellr vaert utsatt for skade, bor den repareres pa et autorisert verksted.

10. Demonter/DDke lader ellbateri pae engen hand. Overlat eventuelle reparasjoner til et autorisert verksted. Feil montering kan medfore fare for elektrisk stot ellbrann.

11. Faren for elektrisk stot ved rengjaring og vedlikehold reduseres ved a fjerne stopslet fra kontakten. Det er ikke nok á skru av kontrollene.
12. Batteriladeren er/DDke beregnet til bruk for mindre#aige barn ell personer som trenger opp-syn.
13. Se til at/DDke mindre#aige barn leker med batteri-laderen.

EKSTRA SIKKERHETSREGLER FOR LADER OG BATTERI

1. Ikke lad batteriet ved temperaturer UNDER +10^ c ell er OVER +40^
2. Kan ikke brukes med opptransformer, aggregat aller likestromskontakt.
3. Sorg for at/DDke luftehullene tildekkes ellertes igjen.
4. Dette kan medfrole kortslutning av batteriet:

(1) Terminalen mä ikkekommen ikontakt med stromførende materialer.
(2) Unngå Å oppbevare batteriet sammen med andre metallgjenstander som f.eks spikre, mynter, etc.
(3) Batteriet违法犯罪.
(4) Batteri som kortsluttes kon forårsake stor elektrisk stromavgang og driftsstand.

1. Hverken maskin eller batteri ma oppbevares pa steder hvor temperaturen kan na eller overskride 50^
2. Kast ikke batteriet på äpen ild, selv om det er ødelagt eller totalt utslitt. Batteriet kan eksplo-dere i flammene.
3. Batteriet må ikke falle på gulvet, ristes eller utsettes for slag.
4. Batteriet må违法犯罪 Batteriet må犯罪嫌疑ing Noe slag. Oplading av batteriet må foregå pa et sted hvor ventilasjonen er god.

EKSTRA SIKKERHETSREGLER FOR MASKINEN

1. Vær oppmerksom på at maskinen alltid vilære i startupisjon sider den ikke jegmal kopies til stromnettet.
2. Hold verktøyet i de isolerte gripeflatene nr du arbeider på steder hvor det det kan forekomme skjulte ledninger. Kontakt med en stromforende ledning, vil ogsa.fore til at eventuelle metalldeler på verktøyet blir stromforende og forårsake at operatoren utsettes for elektrisk stot.
3. Bruk horselvern nár verktóyet brukes i Lange perioder av gangen. Utstrakt ekspondering for intens stoy kan forársake nedsatt horsel.
4. Bruk hjelm (sikkerhetshjelm), vernebriller og/ eller ansiktsbeskyttelse. Det anbefales dessuten Å bruke stovmaske og kraftige arbeidshansker.
5. Kontroller at boret sitter forsvarlig fast for bruk.
6. Under normal drift er verktoyet laget sik at det produserer vibrasjoner. Skruene kan lett losne og forarsake maskinskader aller en alvorlig ulykke. Sjekk at skruene er forsvarlig strammet ffor drift.
7. Under kalde temperaturforhold eller när verktoyet ikke har vaert i bruk på en lang stund, ma verktoyet fá varme opp i noen minutter ved à la det gå på tomgang. Dette vil fá flyt i smurningen. Uten skikkelig oppvarming er det vanskelig Å utføre slagboring.

8. Sorg alltid for godt fotfeste.

9. Pase at ingen befinner seg under nár arbeidet foregår i høyden.

10. Hold godt fast i verktoyet med begge hender.
11. Hold hendene unna bevegende deler.
12. Forlat/DDke Verktoyet mens det gär. Verktoyet mä bare betjenes när det holdes for händ.
13. Pek aldri med verktøyet mot personer i nærheten. Boret kan sprette av og forårsake alvorlige skader.
14. Rør aldri boret eller deler iærheten av boret like etter bruk; de kan vare meget varme og forårsake forbrenniger.

TA VARE PÄ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Montering og demontering av batteriet (Fig. 1)

• Maskinen mä alltid slås av För batteriet settes i eller tas ut.
• Batteriet fjernes ved à trekke det ut av verktøyet mens knappen på batteriet skyves.
• Batteriet monteres ved Å samstemme tungen på batteriet med sporet i huset og skyve det på plass. Skyv det alltid helt inn til det klikker på plass. Hvis du kan se den rode delen øverst på knappen, betyr det at det ikke er satt inn skikkelig. Skyv det helt inn til den rode delen ikke ses longer. Hvis dette ikke gjøres, kan batteriet falle ut og paføre deg eller eventuelle andre skader.
• Batteriet mä ikke settes i med makt. Hvis det ikke med lethet glir pá plass er det fordi det settes i pá feil mæte.

Lading (Fig. 2)

1. Kople batteriladeren til strømnettet. To ladelamper blinker gront gjentatte ganger.
2. Sett batteriet inn i batteriladeren til det hviler pa plass. Terminaldekslet pa laderen apnes ved insetting av batteriet og lukkes nar batteriet trekkes ut.
3. Nå batteriet settes inn, skifter ladelampen fra grønn til rød og ladingen starter. Ladelampen lyser under hele ladeprosessen.

En rdd lapelampe angir ladetilstand pa 0 - 80% og to rode lamper en tilstand pa 80 - 100%.

1. Nár ladingen er fertig, skifter de to ladelampene fra rodt til gront.
2. Hvis batteriet blir staende i laderen etter at ladesyklusen er fullfort, vil laderen g over i "dryplading (vedlikholdslading)" som varer i ca. 24 timer.
3. Etter ladingen kuples laderen fra strømnettet.

Kjolesystem

• Denne laderen er utstyrt med en kjøleviffe for varme batterier, slick at batteriet likevel kan lades opp. Viften vil hores under avkjøling og dette er tegn på at laderen virker som den skal.

• En gul varsellampe vil blinke i ffolgende tilfeller.

• Nár det er problemer med kjøleviften.

• Nár batteriet er utilstrekkelig avkjolt fordi lader eller batteri er tilstoppet med stov.

Batteriet kan lades opp selv om den gule varsellampen lyser, men ladetiden vil vare longer enn vanlig.

Kontroller lyden somkommen fra kjoleviften,amt ventilene pa laderen og batteriet da disse kan stoppes til av stov.

Kjolesystemet er i orden selv om det ikke høres noen lyd fra kjøleviften, sáfremt den gule varsellampen ikke blinker.
- Ventiler på lader og batteriet på alltid holdes rene.
Laderen ma sendes inn til vedlikehold og reparasjon hvis den gule varsellampen blinker ofte.

Batteritype Kapasitet (mAh) Antall celler			Ladetid (DC24SA)	Ladetid (DC24WA)
BH2420 (Ni-MH) 2	000 20 Ca. 30 min. Ca.	55 min.
BH2433 (Ni-MH) 3	300 20 Ca. 60 min. Ca.	90 min.

Kondisjoneringslading (gjelder kun DC24SA)

Kondisjoneringslading kan forlenge batteriets levetid ved automatisk a lete etter batteriets optimale ladetilstand uansett forhold.

Hvis batteriet brukes gjentatte ganger under falgende forhold, vil det slites raskere ned og den gule varsellampen vil blinke.

Hvis du lar batteriet sta i laderen for a forhindre utlading etter full opplading, vil laderen g over i "drypladningsmodus" (vedlikeholdsladning) og holde batteriet i opplatet stand.

Noen tips for a vedlikeholde batteriets maksimale levetid

1. Lad batteriet opp før det blir helt utladet.

Stans maskinen og lad opp batteriet sa snart du merker at maskinseffekten begynner Å synke.

1. Lad aldri opp et helt oppladet batteri.

Overopplading vil redusere verktoyets levetid.

1. Lad batteriet opp under romtemperatur pa 10^ - 40^

Et varmt batteri bør avkjoles for det lades opp.

1. Nikkelmetallhydrid -batteriet ma lades opp nár det ikke skal brukes på mer enn 6 maneder.

MERKNAD:

• Batteriladeren er beregnet til opplading av Makita-batteri. Må ikke brukes til andre formålller til lading av batterier fra andre produsenter.
• Nár du lader opp et batteri fra et verktóy som nettopp har vært i bruk, ell er betteri som ilke har vært i bruk pa en lang stund, kan det være være umulig à lade det helt opp. Dette er normalt og ilkke tegn pa noe galt. Batteriet lar seg lade helt opp nár det har vært ladet helt ut og opp igjen et par ganger.
• Hvis du lader opp et batteri fra et verktoy som nettopp har vært i bruk, eller et batteri som har vært utsatt for direkte sol over lang tid, kan det skje at ladelampen blinker rødt. Hvis dette skjer, venter du en liten stund. Ladingen starter nár batteriet er tilstrekkelig avkjolt av viften som er INSTALLiert i laderen (gjelder kun DC24SA). Nár batteritemperaturen er over ca. 70^ , vil to ladelamper blinke rødt, og nár temperaturen er mellom 50 - 70^ , vil en lampe blinke rødt.
• Hvis ladelampen blinker vekselsvis i rodt og gront, er lading ikke mulig. Terminalene på batteriet eller laderen kan nære tilstoppet av støv eller sa er batteriet utgått eller skadet.
• Folgende forhold er tegn på skade på laderen og/eller batteriet. Be din Makita-forhandler eller et godgjent serviceverksted om Å kontrollere delene.

Før batteriet settes inn i maskinen,帽子det sjekkes at bry-teren virker som den skal og går tilbake til "OFF" när den slippes.

Maskinen startes ved Å trykke på startbryteren. Hastigheten øker med trykke på bryfteren. Slipp bryfteren for Å stoppe.

Reverseringshendel (Fig. 4)

NB!

• Sjekk alltid rojasjonsretningen for maskinen startes.
• Reverseringshendelen må bare brukes etter at maskinen har stoppet helt. Hvis rotasjonsretningen endres for motoren har stoppet helt, kan det føre til skader pa maskinen.
• Nár maskinen ikke er i bruk, på reverseingshendelen stilles tilbake til friposjon.

Denne maskinen er utstyrt med en reverseringshendel for a endre rotasjonsretningen. Trykk pa reverseringshendelen fra A-siden for medurs rotasjon, eller fra B-siden for moturs rotasjon. Nár hendelen er i friposisjon, lar startbryteren seg ikke aktivere.

Velge modus

Kun rotasjon (Fig.6)

Til boring i tre, metall erer plastmaterialer, trykker du inn laseknappen og vir skiftehendelen sik at viseren peker mot -symbolet. Bruk et spiralbor ell trebor.

Kun slag (Fig. 7)

Til meisling, avskalling aller nudrivning, trykker du inn laseknappen og vir skiftehendelen sik at viseren peker mot 一 symbolet. Bruk et bullpointbor, kaldmeisel, pikkmeisel, etc.

OBS!

• Skiftehendlen må ikke vris mens verktøyet går, det kan ødelegge verktøyet.
• For Å unngå rask slitasje på mekanismen for funksjonsendring, pase at skiftehendlen alltid plasseres nøyaktig i en av de tre modusposisjonene.

Montering aller demontering av borkronen

Viktig:

Maskinen ma alltid vare avslatt og batteriet fjernet før montering eller demontering av bits.

Rengjør borkroneskaftet og pafør borkronefett før borkronen monteres. (Fig. 8)

Sett borkronen inn i maskinen. Vri borkronen og trykk den inn welt til den er fastkoplet. (Fig. 9)

Fjern borkronen dersom den/DDke kan trykkes inn.Dra borpatrondekselet ned et par ganger.Sett deretter borkronen inn pa nytt.Vri borkronen og trykk den inn helt til den er fastkoplet. (Fig. 10)

Etter montering, sorg alltid for a kontrollere at borkronen holds forsvarlig pa plass ved a forske a dra den ut.

For a demontere borkronen, dra borpatrondekselet helt ned og dra borkronen ut. (Fig.11)

Dybdemäleren er fordelaktig ved boring av hull med samme dybde. Løs opp klemskruen og juster dybdemäleren til ønsket dybde. Skru klemskruen fast etter justeringen.

MERKNAD:

Dybdemaleren kan/DDke benyttes i en posisjon der den stoter mot girhuset/motorkassen.

Stottehändtak (hjelpehandtak) (Fig. 13)

NB!

Bruk alltid stottehandtaket for a sorge for sikker betjening ved boring i belong, mur etc.

Stottehandtaket kan svinges rundt til den ene aller den andere sider, for lettvint betjening av maskinen uansett hvilken posisjon maskinen befinner seg i. Løs opp stottehandtaket ved ø vri det mot urviseren og sving det til onsket posisjon. Skru handtaket til ved ø vri det med urviseren.

Vinkel pa borkronen

(ved meislings-, avskallings- aller niedrivingsarbeide)

Viktig:

Maskinen ma alltid vare avslatt og batteriet fjernet for montering ell dermontering av bits.

For a endre vinkelen pa borkronen, trykk ned laseknappen og drei skiftehendelen sik at viseren peker mot symbolet. Vri meiselen til onsket vinkel. (Fig. 14)

Trykk ned laseknappen og drei skiftehendelen sik at viseren peker mot 一 symbolet. (Fig.15)

Sorg deretter fora kontrollere at borkronen holdes forsvarlig pa plass ved a forsoke a vri den forsiktig rundt.

Bruk

OBS:

• Batteriet ma alltid settes welt inn til det lasej seg pa plass. Hvis du kan se den rode delen overst pa knappen, er det ikke skikkelig last. Sett batteriet inn sik at den rode delen ikke kan ses, ellers kan det falle ut av verkoyet og forarsake skader pa operatoren aller eventuelle andre.

• Nár verktøyet betjenes over hodehøyde er det viktig Å påse at batteriet er skikkelig montert sikat det ikke kan falle ut. Hvis ikke kan det ved et uhell falle ut og forårsake skader på operarøren eller evevtuelle andere.

Still skiftehendelen pa symbolet. Plasser borkronen i hullet, vri pa startbryteren. Bruk ilke makt pa maskinen. Et lett trykk gir best resultat. Hold maskinen i riktig pos-sjon og sorg for a hindre at den glipper bort fra hullet.

Trykk ici hardere nár hullet tettes til med flak og partikler. Kjør istedenfor maskinen pa tomgang og løft den deretter opp fra hullet. Ved pa gjenta dette flere ganger vil hullet renskes opp.

NB!

Nár borkronen begynner á trenge igjennom betong ell erdersom borkronen støter mot armeringsjern, kan maskinen reagere pa en mate som medforer stor fare. For a unnga farlige situasjoner, sorg goof fotfeste og hold balansen nár maskinen holds fast med begge hender.

Momentbegrenser

Momentbegrenseren settes igang nár et visst dreiemomentniva nas. Motoren frigjores fra utgangsakselen. Nardette skjer vil borkronen holde opp á dreie.

NB!

Slá av maskinen umiddelbart sà snart momentbegrenseren settes igang. Dette vil bidra til á forhindre at maskinen slites ut før tiden.

Meisling/Avskalling/Nedriving (Fig. 17)

Bruk borechucken som fas som ekstra tilbehør. Ved installering av dette, se "Montering eller demontering av borkronen" beskrevet på forrige side. Du kan bore opptil 13 mm diameter i metall og oppptil 27 mm diameter i tre.

Still skiftehendelen inn sikat viseren peker mot symbolet. Bruk en skjaereolje ved boring i metall. Unnataket er messing som ma torrbores.

NB!

• For stort trykk pa maskinen vil ikke gjore borgenen raskere. Dette vil bare medfrole skadet bits, reduset borekapasitet og forkorte boremaskinens brukstid.

• "Rotasjon med hammerslag" mä aldri brukes när borechuck-montasjen er montert pa verktøyet. Borechuck-montasjen kan ødelegges.

Blasebulb (Fig. 19)

Bruk blasebulben til rengjoring av hullet.

Stovkopp (Fig. 20)

Bruk stovkappen for a hindre at stov spruter omkring og pa brukeren nar arbeidet foregár over hodet. Fest stovkappen til boret. Stovkappen kan monteres pa folgLende borbitsstorrelser.

	Bitsdiameter (mm)
Støvkopp 5 6-14,5
Støvkopp 9 12- 16

Fot

Demoner foten nár batteri B2417 benyttes.

Skiffe ut kullbørster (Fig.23 og 24)

Ta ut børstene og sjekk dem med javne mellomrom. Skift ut nár de er slitt ned til greansemerket. Hold børstene rene sá de kan bevege seg fritt i børsteholderne. Begge kullbørstene ma skiftes ut samtidig. Bruk bare identiske kullbørster.

Bruk en skrutrekker til Å fjerne børsteholderhettene. Ta ut de slitte børstene, sett inn nye og fest børsteholderhettene forsvarlig igjen.

For a garantere at maskinen arbeider sikkert og paliitelig bør reparasjoner, servicearbeider ullinstlinger utfores av et autorisert Makita-serviceverksted.

Yleisselostus

Dette tilbehoret aller utstyret anbefales til a brukes sammen med din Makita maskin som er spesifisert i donneBruksanvisingen.Bruk av annet tilbehorller utstyr kan medfere en risiko for personskader.Tilbehor og utstyr ma bare brukes som spesifisert og bare til det det er beregnet til.

SF LISÄVARUSTEET

VARO:

lydstyrkeniva: 102 dB (A)

• Benytth horselvern.

Den yanlig belastede effektiv-verdi for akselerasjon er 9m / s^2

SUOMI

Melutaso ja tärinä
