Produkttype	Kjøkkenvifte
Merke	GORENJE
Modell	TH62E3X
Installasjonsmåte	Utvendig avtrekk eller resirkulering
Betjeningstype	Vippebrytere, knapper eller berøringskontroller
Antall hastigheter	3
Belysning	LED, sokkel E14
Fettfilter	Metall, oppvaskmaskinsikkert
Kullfilter	Aktivt, byttes hver 4. måned (resirkulering)
Minimumsavstand over elektrisk komfyrtopp	50 cm
Minimumsavstand over gass- eller blandet komfyrtopp	65 cm
Elektrisk tilkobling	230 V ~ 50 Hz (sjekk typeskiltet)
Vedlikehold	Regelmessig rengjøring minst en gang i måneden; vaskbart fettfilter; kullfilter må byttes
Sikkerhet	Koble fra før rengjøring; ikke flambere under viften; overvåk fritering
Vekt	Omtrent 12 kg (estimat)
Mål (B x D x H)	60 x 50 x 15 cm (estimat)

Ofte stilte spørsmål - TH62E3X GORENJE

Hvordan rengjøre fettfilteret?

Metallfettfilteret skal rengjøres en gang i måneden med et ikke-aggressivt rengjøringsmiddel, for hånd eller i oppvaskmaskin (kort program med moderat temperatur). For å fjerne det, trekk i den lille fjærhåndtaket.

Når bør kullfilteret byttes?

Det aktive kullfilteret må byttes minst hver 4. måned. Det kan ikke vaskes eller regenereres. Levetiden avhenger av matlagingsvaner og hvor ofte fettfilteret rengjøres.

Hvordan bytte LED-belysningen?

Viften er utstyrt med LED-pærer med sokkel E14. Kontakt teknisk støtte for utskifting. Bruk kun LED-pærer av type E14.

Hva er minimumshøyden for installasjon?

Viften må ikke installeres nærmere enn 50 cm over en elektrisk komfyrtopp og 65 cm over en gass- eller blandet komfyrtopp. Følg instruksjonene fra komfyren hvis de er strengere.

Hva gjør jeg hvis viften ikke fungerer?

Sjekk først strømtilførselen: støpsel satt i, bryter på. Forsikre deg om at skuffen er trukket ut (endebryter). Hvis problemet vedvarer, kontakt ettersalgsservice.

Kan viften brukes i resirkuleringsmodus?

Ja, viften kan fungere i resirkuleringsmodus. Da blir luften avfettet og luktfjernet før den sendes tilbake i rommet. Du må installere et aktivt kullfilter (fås hos forhandleren).

Hvordan justere sugehastigheten?

Avhengig av modell bruker du vippebrytere, knapper eller berøringskontroller. Tilgjengelige hastigheter er 1, 2 og 3. Bruk laveste hastighet i starten av matlagingen og øk ved mye røyk.

Kan jeg bruke viften uten kullfilter?

I utvendig avtrekksmodus er kullfilter ikke nødvendig. I resirkuleringsmodus er det avgjørende for å nøytralisere lukt. Hvis viften har kullfilter og du bruker den i avtrekk, fjern filteret.

Hvordan installere viften riktig?

Installasjonen krever minst to personer på grunn av vekten. Bruk de medfølgende skruene eller egnede skruer. Overhold minimumsavstander. Kontroller at veggen er solid. Ikke flis over viften. Koble til elektrisk i henhold til forskrifter.

Hva gjør jeg ved strømbrudd?

Viften vil ikke fungere uten strøm. Etter at strømmen er tilbake, nullstill innstillingene. Hvis viften ikke starter igjen, sjekk sikringen og strømledningens tilstand.

BRUKSANVISNING TH62E3X GORENJE

Apparatet er designet, testet og fremstillet i henhold til:

Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Ydelse: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

1. O I-: - Taender og slukker for lyset.

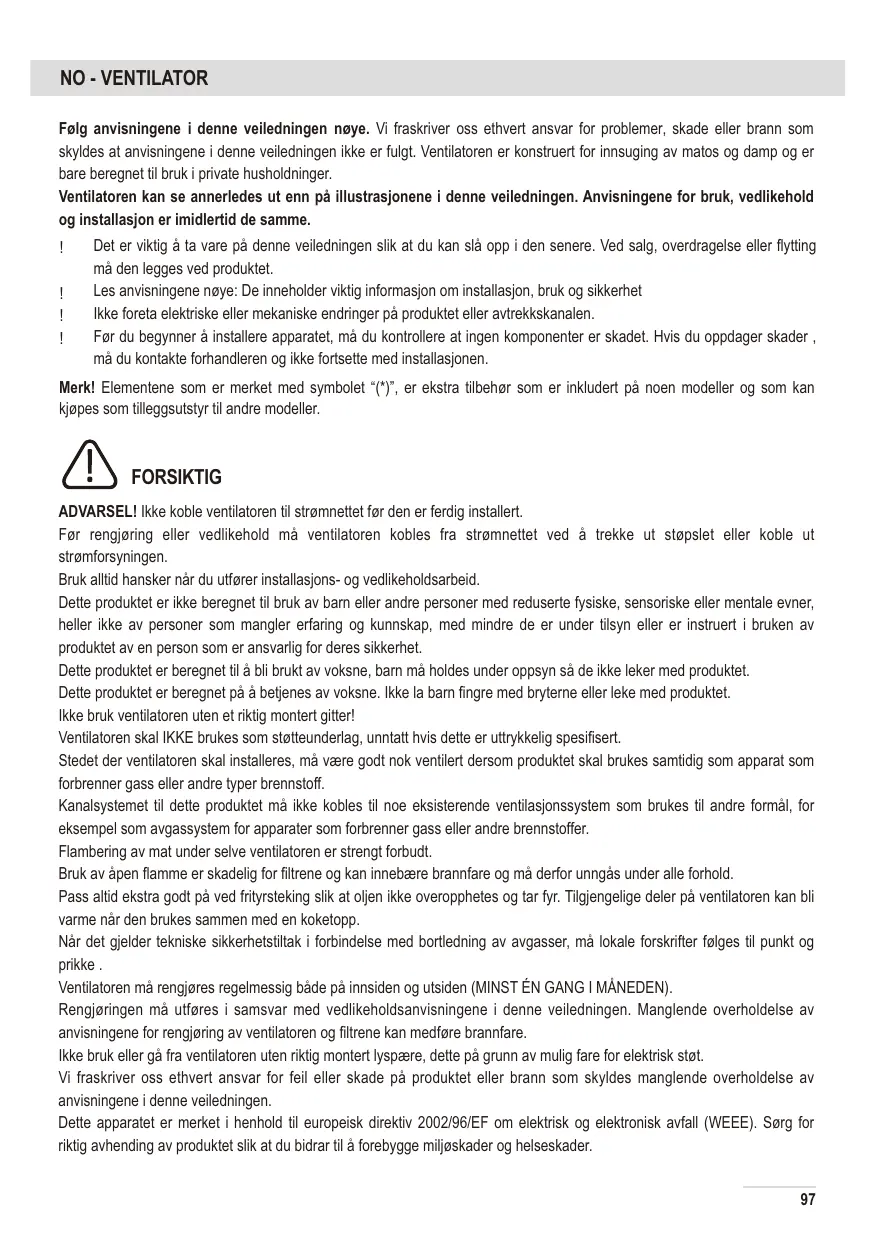

Ventilatoren kan se annerledes ut enn på illustrasjonene i dette veiledningen. Anvisingene for bruk, vedlikehold og installationsj er imidertid de samme.

! Det er viktig à ta vare på cette veiledningen slick at du kan sla opp i den senere. Ved salg, overdragelseller flytting ma den legges ved produktet.
! Les anvisingene noye: De inneholder viktig informasjon om installationsjon, bruk og sikkerhet
! Ikke foreta elektriske eller mekaniske endringer på produit etller avtrekkkanalen.
! Før du begyinner Å installere apparatet, ma du kontrollere at ingen componenter er skadet. Hvis du oppdager skader, ma du kontakte forhandleren og ikke fortsette med installationsjonen.

Merk! Elementene som er merket med symbolet (^*) , er ekstra tilbehør som er inkludert pa noen modeller og som kan kjøpes som tilleggsutstyr til andre modeller.

FORSIKTIG

ADVARSEL! Ikke koble ventilatoren til strømnettet før den er fertig installer.

För rengjöring eller vedlikehold mä ventilatoren kobles fra strømnettet ved á trekke ut stopslet eller koble ut strømforsyningen.

Bruk alltid hansker nár du utfører installsjons- og vedlikeholdscarbeid.

Dette Produktet er ikke beregnet til bruk av barn eller andre personer med reduserte fysisiske, sensoriske eller mentale evner, heller ikke av personer som mangler erfaring og kunnskap, medindre de er under tilsyn uller er instruert i Bruken av Produktet av en person som er ansvarlig for deres sikkerhet.

Dette produit er beregnet til á blu brukt av voksne, barn má holds under oppsyn á de ikke leker med produit.

Ikke bruk ventilatoren uten et riktig monter gitter!

Ventilatoren skal IKKE brukes som stotteunderlag, unntatt hise dette er uttrykelig spesifisert.

Kanalsystemet til dette produit tma ikke kobes til noe eksisterende ventilasjonssystem som brukes til andre formal, for eksempel som avgassystem for apparater som forbrenner gass erler andre brennstoffer.

Flambering av mat under delve ventilatoren er strengt forbudt.

Bruk av apen flamme er skadelig for filtre og kan innebare brannfare og ma derfor unngas under alle forhold.

Pass altid ekstra godt på veg frityrsteking sik at oljen ikke overopphetes og tar fyr. Tilgengelige deler på ventilatoren kan bli varme nár den brukes sammen med en koketopp.

Nár det gjelder tekniske sikkerhetstiltak i forbindelse med bortledning av avgasser, på lokale forskritter følges til punkt og prikke.

Ventilatoren mä rengjores regelmessig bade på innsiden og utsiden (MINST EN GANG I MANEDEN).

Rengjøringen ma utfores i samsvar med vedlikeholdsanvisingene i dette veiledningen. Manglende overholdelse av anvisingene for rengjøring av ventilatoren og filtrene kan medføre brannfare.

Ikke bruk eller gå fra ventilatoren uten riktig monterl yspare, dette p grunn av mulig fare for elektrisk støt.

Dette apparatet er merket i henhold til europeisk direktiv 2002/96/EF om elektrisk og elektronisk avfall (WEEE). Sorg for riktig avhending avprodukter sik at du bidrar til a forebygge miljøskader og helseskader.

Symbolet som star på produitet eller på dokumentene som følger med produitet, viser at dette apparatet ikke skal behandles som husholdningsavfall. Det skal leveres til et godkjent mottak for gjenvinning av elektrisk og elektronisk avfall. Avhendingmxkje i henhold til lokale miljoforskifter for avfallshandtering.

For mer detaljert informasjon om behandling, innsamling og resirkulering av dette produkt kan du kontakte lokale myndigheter, den lokale renovasjonsbedriften erller butikken der du kjøpte produktet.

Apparatet er konstruert, testet og produsert i henhold til:

Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Tips om riktig bruk for 們 redusere miljopavirkningen: Sla P' ventilatoren pa laveste hastigkeit nar du beginnner a lage mat, og la den sta pa noen minutter fetter at maten er ferdig. Ok hastigheten ved store mengder royk og damp, og bruk den hove tileggshastigheten(-hastigetene) bare i ekstreme situasjoner. Skift ut kullfilteret(-filtrene) nar ditte er nodvendig for apopprettholde effektiv luktreduksjon. Rengjør fetffilteret(-filtrene)nar ditte er nodvendig for apopprettholde effektiv fetffiltrering. Bruk den maksimale diameteren pa kanalsystemet som er angitt i donne veiledningen, for a optimere effektiviteten og minimere stoyen.

Tilleggsspesifikasjoner for installationsj:

Bruk bare festeskruene som følgmer medprodukter, under installationsjorden. Hvis de/DDke følgmer med, ma du selv kjope riktig typ skruer. Bruk riktig lengde på skruene som er beskrevet i installationsjanskeiledningen.

Kontakt et autorisert servicesenter aller lignende fagfolk hvis du er itvil.

ADVARSEL! Hvis ikke skruene eller festeanordningen monteres i henhold til disse instruksjonene, kan detteøre til elektrisk fare.

BRUK

Ventilatoren kan brukes enten som avtrekkshette aller filterhette.

Avtrekkshette

Iienne versjonen fores matosen ut av bygningen ved hjelp av ror som kobles til tilkoblingsringen oppa ventilatoren.

NB! Avtrekkskanalen er ikke inkludert og违法犯罪e separates. Diameteren på avtrekkskanalen på vare lik diameteren på tilkoblingsringen.

Den horizontale delen av avtrekkkanalen ma helle litt oppover (ca. 10^ ) sik at luften lettere ventileres fra rommet og ut i friluft

NB! Hvis ventilatoren leveres med aktiv kullfilter, på dette fjernes.

Koble ventilator- og utlpsapningene til veggen med en diameter tilsvarende luftavlpet (tilkoblingsflens).

Bruk et kortest mulg r.
Sorg for at kanalen har sà fà albuer som mulig (maksimal albuvinkel: 90^
! Unngå store variasjoner i kanaltverssnittet.
Bruk en kanal som er sā glatt som mulig innvendig.
Kanalen mā vare laget av godkjent materiale.

Til davon versjonden trengs det et aktiv kullfilter, og dette kan kjopes hos forhandleren.

Filteret fjerner fett og lukt fra den utsugde luften for det sender luften tilbake i rommet gjennom det Øvre utlopsgitteret.

INSTALLATION

Minimumsavstanden fra stotteflaten for cokeutstyret på koketoppen og den laveste delen av ventilatoren ma vare minst 50 cm for elektriske komfyrer og 65 cm for gasstopper og kombinerte koketopper.

Hvis installasjonsveiledningen for gasstoppen angir større minsteavstand, ma dette folges.

Elektrisk tilkobling

Strömfsyningen må stemme overens med informasjonen på merkeskittet pa innsiden av ventilatoren. Hvis ventilatoren leveres med stopsel, mä ventilatoren kobles til en stikkontakt som er i samsvar med gjeldende forskritter og er plassert pa et tilgengelig sted, öså erter installasjonen. Hvis ventilatoren ikke leveres med stopsel (direkte tilkoblig til strømnette) eller hvis stopslet ikke er plassert pa et tilgengelig sted erter installasjonen, mä det brukes en topolet bryter i samsvar med standardene, som sikrer fullstendig frakobling av strømnette i tilfelle overstrøm i kategori III, i samsvar med installasjonsveiledningen.

Advarel! F or du kobler ventilatorkretsen til strømnetteigjen for a kontrollere om alt virker, ma du alltid sjekke at strømledningen er riktig monter.

Ventilatoren er utstyrt med en spesiell strmledning; his ledningen blir skadet, ma du bestille en ny fra teknik kundeservice.

Montering

Svært tungt produkt; handtering og installationsjø ma utføres av minst to personer. Før installationsjon:

• Kontroller at produit du har kjopt, har en egnet størrelse for det valgte installasjonsområdet.
  Fjern kullfilteret/-filtrene (^*) hvis dette/disse ffolger med (se ogsa avsnittet om dette). Dette/disse skal bare monteres hvis du vil bruke ventilatoren i et filtreringssystem.
• Kontroller at det ikke av transportgrunner er plassert noe medfolgende materiale på innsiden av ventilatoren (f.eks pakker med skruer (^) , garantier (^) , osv.). Fjern eventuelt slikt materiale og ta varne på det.
  Hvis mulig ma du koble fra og flytte frittstaende erer innbygd komfyr fra skapapningen for a gi bedre tilgang til bakveggen /taket. Ellers kan du legge et tykt beskyttelsesdeksel over kjokkenbenken, koketoppen eller komfyren for a beskytte mot skader og avfall. Velg et flatt omrade for montering av enheten. Dekk underlag met et beskyttelsesdeksel, og plasser alle delene til ventilatoren og maskinvaren oppa dette.
  I tilegg ma du kontrollere om det finnes en tilgengelig stikkontakt i nærhen av installasjonsomraret for ventilatoren (i et omrade som er tilgengelig ogsa etter at ventilatoren er montert), og at det er mulig á koble til en avtreksenhet pä utsiden (bare versioner med avtrekk).
  Utfor alt ndvendig murarbeid (f.eks. installationen av en stikkontakt og/eler et hull til giennomfaring av avtrekksret).

Ventilatoren leveres med ekspansjonsplugger sik at den kan festes til de feste typ vegger/tak. Men en kualifisert fagtekniker mä kontrollere om materiaiet er egnet i forhold til typ vegg/tak. Veggen/taket mä vare solid nok til à talse tyngden av ventilatoren. Ikke bruk fliser, mur erller silikon for à feste ventilatoren til veggen. Bruk bare overflatemontering.

DRIFT

Bruk den høye sugehastigehen ved konsentert matos. Vi anbefaler at ventilatoren slas på fem minutter før matlaging, at den blir stæende på under hele prosessen og i cirka 15 minutter erter at maten er fertig. Nedenfor beskrives tre typer drift.

VIPPEBRYTER

Driften av ventilatoren styres av (tre) brytere, som er plassert pà begge sider. De vises nár den teleskopiske fronten trekkes frem. Den teleskopiske ventilatoren har en endebryter. Hver gang du trekker frem den teleskopiske fronten, begyinner ventilatoren à gà med den sist innstilte hastigheten.

1. 0-Ventilatoren er avslatt. I-Ventilatoren gär med hastiget 1. - Bryterinnstilling for a kunne velge hastiget II erer hastiget III.
2. II-Ventilatoren gár med hastigkeit 2 (nár bryter 1 er i posisjon ↓). III-Ventilatoren gár pá hastighetsnivá 3 (nár bryter 1 er i posisjon ↓).
3. O:/:LysPA/AV.

Knappen merket 一 _ 0 ^ 一 brukes til a sla lyset P' er AV. Lyset i ventilatoren fungerer uavhengig av viftemotoren. Hvis du trykker pa 一 _ 0 ^ 一 , vil dette starte viftemotoren.

Nár frontpanelet gár tilbake til lukket posisjon, slár endebryteren av báde vīftemotoren og lyset. Hvis vīftemotoren og lysbryteren allerede stár i posisjonen PÁ, vil vīftemotoren begynne á gá og lyset bl slätt pár nár frontpanelet trekkes ut.

KNAPPEKONTROLL

① - Slár ventilatoren PÁ/AV. Nár du trykker på knappen, begyinner ventilatoren á gå med hastighet 1.
- Trykk pa knappen for hastiget 2 for a starte viftemotoren med hastiget 2.
- Trykk pà knappen for hastiget 3 for á starte viftemotoren med hastiget 3.
- Trykk på lysknappen for Å slå PÅ lyset. Trykk en gang til på lysknappen for Å slå AV lyset.

BERØRINGSKONTROLL

① - Trykk paa av/pa-knappen for a aktivere valg av viftehastighe.
- Trykk pa knappen for hastiget 1 for a starte viftemotoren med hastiget 1.
- Trykk pa knappen for hastiget 2 for a starte viftemotoren med hastiget 2.
- Trykk på knappen for hastiget 3 for Å starter viftemotoren med hastiget 3.
Trykk pa lysknappen for a sla PA lyset. Trykk en gang til pa lysknappen for a sla AV lyset.

VEDLIKEHOLD

NB! Før du utfører vedlikeholdsarbeid, ma du koble ventilatoren fra strømforsyningen ved a sla av bryteren og fjerne sikringen.

Eller his appearance et er tlikoblet med stopsel og stikkontakt, ma du trekke stopslet ut av stikkontakten.

Rengjøring

Ventilatoren mä rengjøres regelmessig innvendig og utvendig (minst like ofte som fettfiltrene). Rengjør med en klut faktet i nøytralt oppvaskmiddel. Ikke bruk slipendeprodukter. IKKE BRUK SPRIT!

ADVARSEL! Manglende overholdelse av anvisingene for rengjring av ventilatoren og utskifting av filtrne kan medfrolebrannfare. Derfor anbefaler vi at disse instruksjone flegs. Produsenten fraskriver seg ethvert ansvar for skade pàmotoren ellbranskade som skyldes feil vedlikehold ell manglende overholdelse av sikkerhetsreglene ovenfor.

Filtre

Fettfilter av metall samler opp fetpartikler fra matlageningen. Fettfilteret mä rengjores en gang i帽子en med ikkeaggressive rengjöringsmidler, enten for hand ell er i oppvaskmaskin. Oppvaskmaskinen mä i sa fall stiles innate pa en lav temperatur og et kort program. Hvis fetfilteret vaskes i oppvaskmaskin, kan det bl mistarget, men dette betyr ingenting for filteringsevn. Du fjerner fetfilteret ved Å trekke i det fjæbelastede handtaket.

Kullfilter (bare med filtersystem) suger opp ubehagelig lukt fra matlagingen. Etter langvarig bruk mettes kullfilteret, tiden avhenger av typen tilberedning og hvor oftte fettfilteret rengjores. Uansett er det nødvendig Å skifte ut patronen minst hver fjerde maned. Kullfilteret kan IKKE vaskes eller renses.

Skifte lyspaere

Ventilatorene har et belynsingssystem basert på LED-teknologi. LED-lysene sørger for optimal belysning, varer inntil 10 ganger lengre enn vanlige lyspaerer og sparer inntil 90% av strømmen.

ADVARSEL!
