Tuotetyyppi	Liesituuletin
Merkki	GORENJE
Malli	TH62E3X
Asennustapa	Ulkoilmanpoisto tai kiertoilma
Ohjaustyyppi	Vipukytkimet, painikkeet tai kosketusohjaimet
Nopeuksien lukumäärä	3
Valaistus	LED, E14-kanta
Rasvasuodatin	Metallinen, konepestävä
Hiilisuodatin	Aktiivihiili, vaihto 4 kuukauden välein (kiertoilmatila)
Vähimmäisetäisyys sähkölieden yläpuolella	50 cm
Vähimmäisetäisyys kaasu- tai sekoituslieden yläpuolella	65 cm
Sähköliitäntä	230 V ~ 50 Hz (tarkista arvokilvestä)
Huolto	Säännöllinen puhdistus vähintään kerran kuukaudessa; rasvasuodatin pestävä; hiilisuodatin vaihdettava
Turvallisuus	Irrota pistoke ennen puhdistusta; älä liekittää liesituulettimen alla; tarkkaile paistamista
Paino	Noin 12 kg (arvio)
Mitat (L x S x K)	60 x 50 x 15 cm (arvio)

Usein kysytyt kysymykset - TH62E3X GORENJE

Kuinka puhdistaa rasvasuodatin?

Metallinen rasvasuodatin tulee puhdistaa kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa (lyhyt ohjelma kohtuullisessa lämpötilassa). Irrota vetämällä pientä jousikahvaa.

Milloin hiilisuodatin tulee vaihtaa?

Aktiivihiilisuodatin on vaihdettava vähintään 4 kuukauden välein. Sitä ei pestä eikä se uusiudu. Sen kesto riippuu ruoanlaittotyypistä ja rasvasuodattimen puhdistuksen säännöllisyydestä.

Kuinka vaihtaa LED-valaistus?

Liesituuletin on varustettu LED-lampuilla, joiden kanta on E14. Vaihda ottamalla yhteyttä tekniseen tukeen. Käytä ainoastaan E14-tyyppisiä LED-lamppuja.

Mikä on asennuksen vähimmäiskorkeus?

Liesituuletinta ei saa asentaa alle 50 cm:n etäisyydelle sähkölieden yläpuolelle eikä alle 65 cm:n etäisyydelle kaasu- tai sekoituslieden yläpuolelle. Noudata liesi ohjeita, jos ne ovat suurempia.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin sähkönsyöttö: pistoke kiinni, katkaisija päällä. Varmista, että laatikko on kokonaan vedetty ulos (rajakytkin). Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Voiko liesituuletin toimia kiertoilmalla?

Kyllä, liesituuletin voi toimia kiertoilmalla. Tällöin imetty ilma rasvoitetaan ja hajupuhdistetaan ennen palauttamista huoneeseen. Sinun on asennettava aktiivihiilisuodatin (saatavana jälleenmyyjältä).

Kuinka säätää imutehoa?

Mallista riippuen käytä vipukytkimiä, painikkeita tai kosketusohjaimia. Käytettävissä olevat nopeudet ovat 1, 2 ja 3. Käytä pienintä nopeutta ruoanlaiton alussa ja lisää, jos savua on paljon.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Ulkoilmanpoistotilassa hiilisuodatinta ei tarvita. Kiertoilmatilassa se on välttämätön hajujen neutraloimiseksi. Jos liesituuletin on varustettu hiilisuodattimella ja käytät sitä poistotilassa, poista se.

Kuinka asentaa liesituuletin oikein?

Asennus vaatii vähintään kaksi henkilöä painon vuoksi. Käytä mukana toimitettuja ruuveja tai sopivia ruuveja. Noudata vähimmäisetäisyyksiä. Tarkista seinän lujuus. Älä laatoita liesituuletinta. Liitä sähkö normien mukaisesti.

Mitä tehdä sähkökatkon sattuessa?

Liesituuletin ei toimi ilman sähköä. Kun sähkö palaa, palauta asetukset. Jos liesituuletin ei käynnisty, tarkista katkaisija ja virtajohdon kunto.

KÄYTTÖOHJE TH62E3X GORENJE

Energia säastmise nipid

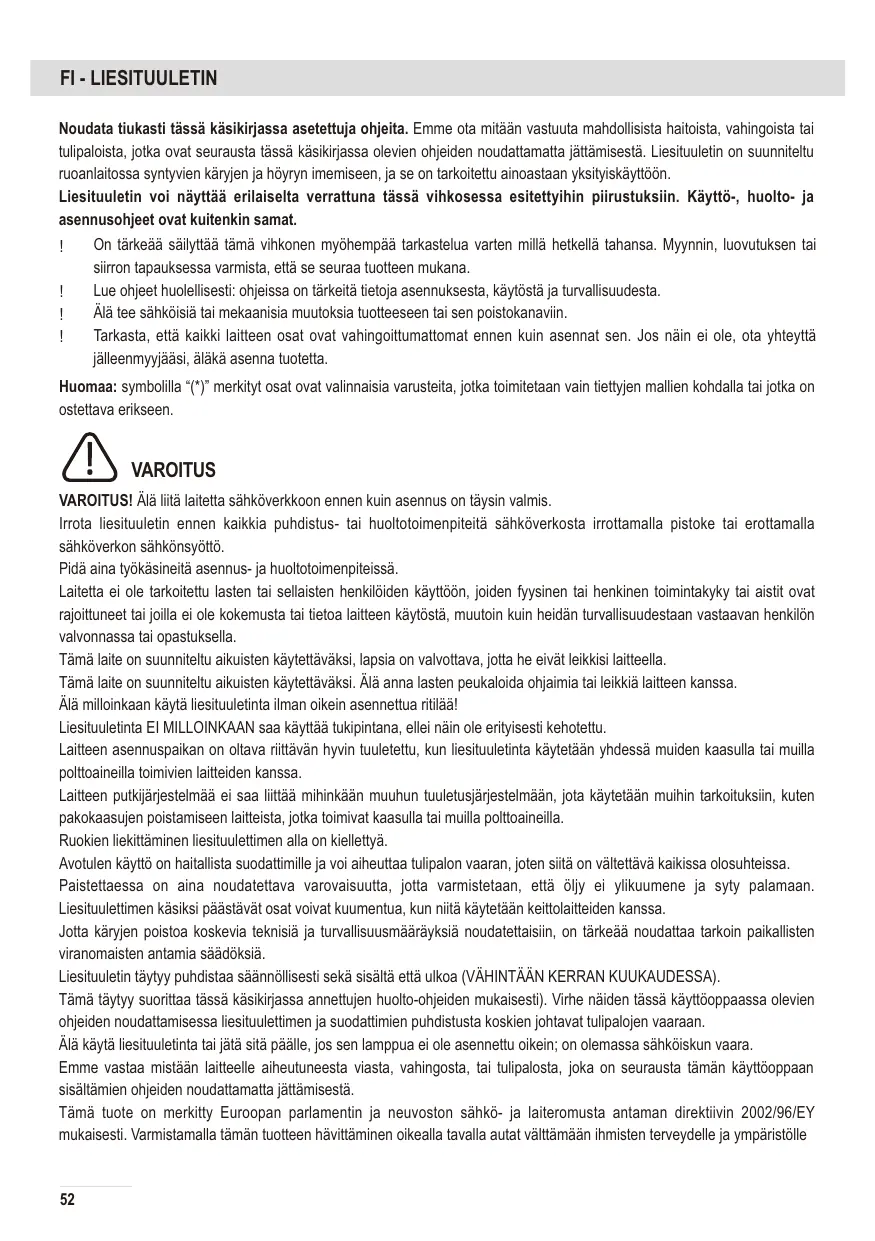

Noudata tiukasti tassä kaskirjassa asetetuja ohjita. Emme ota mitään vastuuta mahdollista haitoista, vahingoista tai tulipaloista, jotka ovat seurausta tassä kaskirjassa olevien ohjeiden noudattamatta jattämestä. Liesituuletin on suunniteltu ruoanlaitossa syntyvien karyjen ja höyrn imemiseen, ja se on tarkoitettu ainoastaan yksityiskayttoön.

Liesituuletin voi nayttä erilaiselta verrattuna tassā vihkosessa esitettyihin piirustuksiin. Käytö-, huolto- ja asennushejt ovat kuitenkin samat.

! On tärkeä saïytää tämä vihkonen myohempää tarkastelua varten millä hetkellä Tahansa. Myynnin, luovutuksen tai siirron tapaukssaa varmista, etcä se uraa tuotteen mukana.
! Lue oheet huolellisesti: ohjeissa on tärkeita tietoja asennuksesta, käytösta ja turvallisuudesta.
! Alä tee sahköisä tai mekanisia muutoksia tuotteeseen tai sen poistokanaviin.
! Tarkasta, etta kaikki laitteen osat ovat vahingoittumattomat ennen kuin asennat sen. Jos nain ei ole, ota yhteyttä jalleenmyyjaäsi, alakä asenna tuotetta.

Huomaa: symbolilla (*) merkityt osat ovat valinnaisia varusteita, jotka toimitetaan vain tietyjen mallien kohdalla tai jotka on ostettava erikseen.

VAROITUS

VAROITUS! Alä liitä laitetta sahköverkoon ennen kuin asennus on täysin valmis.

Irrota liesituuletin ennen kaikkia puhistus- tai huoltotoimenpiteita sahkoverkosta irrottamalla pistoke tai erottamalla sahkoverkon sahkönsyött.

Pida aina tyokasineita asennus- ja huhtotoimenpiteissa.

Laitetta ei ole tarkoitetu lasten tai sellaisten henkilöiden käytöän, joiden fysinen tai henkinen toimintakyky tai aistit ovat rajoittuneet tai joilla ei ole kokemusta tai tietao laitteen käytösta, muutoin kuin heidän turvallisuudestaan vastaavan henkilön valvonnassa tai opastuksella.

Tämä laite on suunniteltu aikuisten käytettäväksi, lapsia on valvottava, jotta he eivat leikkisi laitteella.

Tämä laite on suunnilteu aikuisten käytettäväksi. Älå anna lasten peukaloida ohjaimia tai leikkä laitteen kanssa.

Alä miloinkaan kāytä liesituuletanta ilman oikein asennettua rītilä!

Liesituuleinta EI MILLOINKAAN saa käytä tukipintana, ellein ole erityisesti kehotetu.

Laitteen asennuspikan on oltava riittavān hyvin tuuletetu, kun liesituuleinta käytetän yhdessā muiden kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.

Laitteen putkijarestelmäea ei saa liittä mihinkän muhun tuuletusjärestelmään, jota käytetän muhin tarkoituksiin, kuten pakokaasujen poistamiseen laitteista, jotka toimivat kaassulla tai muilla poltoaineilla.

Ruokien liekittäminen liesituulettinen alla on kiellettyä.

Avotulen käytö on haitallista suodattimille ja voi aiheuttaa tulipalon vaaran, joten siä on välttäva kaikissa oloshteissa.

Paistettaessa on aina noudatettava varovaisuutta, jotta varmistetaan, etta oljy eyilikuumene ja syty palamaan.

Liesituulettinen käsksi päästvät osat voivat kuumentua, kun niä käytetän keittolaitteiden kanssa.

Jotta káryjen poistoa koskevia teknişi ja turvallisuusmaárayksiä noudatettaisiin, on tärkeä noudattaa tarkoin paikallisten viranomaisten antamia sādöksiä.

Liesituuletin taytyu puhdistaa saannölliseti seksa sisälta että ukoa (VAHINTÄAN KERRAN KUUKAudeSSA).

Tämä taytyu suorittaa tassä kaskirjassa annettujen huolto-ohjeiden mukaisesti). Virhe näden tassä käytöppaassa olevien ohjeiden noudattamisessa liesituulettimen ja suodattimien puhdistusta koskien johtavat tulipalojen vaaraan.

Alä käytä liesituuleinta tai jatä sita pälle,Jos sen lamppua ei ole asennetu oikein; on olemassa sahköiskun vaara.

Emme vastaa mistaan laitteelle aiheutuneesta viasta, vahingosta, tai tulipalosta, joka on seurausta tämän käytöoppaan sisätämien ohjeiden noudattamatta jattämisetä.

Tämä tuote on merkitty Europan parlamentin ja neuvoston sahkö- ja laiteromusta antaman direktivin 2002/96/EY mukaisesti. Varmistamalla tämä tuotteen hyvittäminen oikealla ravallaa autat vaillämaan ihmister terveydelle ja ympäristolle

mahdollisesti aiheutuvia haitallisia seuraamuksia, jotka tämän tuotteen jatteiden epäasianmukainen käsittely saattaa muussa tapauksss aiheuttaa.

Tuotteessa tai tuotteen asiakirjoissa oleva merkki

osoittaa, etta laitetta eia saa kasitetta kotitalousjatteen. Sen sijaan

se on toimitettava sopivaan sähkö- ja elektroniikkalaiteromulle tarkoitettuun keräyspisteeseen. Jätteiden havittamisessä on noudatettava asia koskevia paikallisia ympäristönsuojelumäräyksiä.

Lisātietoja tuotteen kāsītellystā, kerāamisetā ja kierrätyksestā voit pyytää jatehuollosta vastaavilta paikallisilta viranomaisilta, jatehuoltoyritykseltā tai liikkeestā, josta ostit tuotteen.

Laite on suunnitelu, testattu ja valmistetu seuraavien standardien mukaisesti:

Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Suoritusky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Ehdotuksia tuotteen käytämiseksi tavalla, joka vähentäa sen ympäristövaikutuka: Kytke liesituuletin PÄALLE miniminopeudella aloittaessasi ruoanlaiton ja anna sen käydä mutama minuutti sen jälleen, kun olet lopettanut ruoanlaiton. Nosta nopeutta ainoastaan,Jos käryä ja hóryä on paljon,ja käytä lisatehonopeutta (-nopeuksia) vain aärimmäisssä tilanteissa. Vaihda hiilisuodatin (-suodattimet) tarvittaessa hyvan hajufen poistotechokkuuden yllapitämiseksi. Puhdista rasvasuodatin (-suodattimet) tarvittaessa hyvan rasvan suodustehokkuuden yllapitämiseksi. Käytä tassä oppaassa mainittua imujärestelmän enimmäshalkaisijaa poistotehon optimoimiseksi ja melun minimoinseksi.

Asennusta koskevia lisatietoja:

Käytä asennuksessa ainoastaan tuotteen mukana toimitettuja kiinnitsruveja, taiJos toimitukseen ei sisally ruveja,osta oikeantyyppiset ruvit. Käytä oikeanpituisia ruveja, pitus on ilmoitettu asennusohjeissa.

Jos et ole varma, ota yhteyttä valtuutettuun huoltokesukkseen tai vastaavaan patevään tahoon.

VAROITUS! Jos ruuveja ei asenneta tai laitetta kiinnetetä tāmān ohjeen mukaisesti, seurauksena voi olla sähkötapaturmia.

KÄYTTO

Liesituuletin on suunniteltu käytettäväksi joko kärt pointavana tai suodattavana versiona.

Poistava versio

Käryt siirretäan rakennuksen ulkopuolle erityistä putkea pitkin, joka on liitetty liesituulettimen ylaosassa olevalla liitäntenkaalla.

Huomautus! Poistoputkea ei toimiteta, ja se taytyy ostaa erikseen. Poistoputken halkaisijan on vastattava liitärenkaan halkaisijaa.

Vaakasuorilla osuksilla poistoputken on oltava hieman kalteva (noin 10^ ) ja suunnattu ylospain, jotta ilma poistuisi tehokkaasti huoneesta.

Huomauts! Jos liesituuletin toimitetaan aktivihilisuodattimen kanssa, silloin se taytyo pointaa.

Liitä liesituuletin ja seinnäla olevat poistoakot halkaisijaltaan yhtä suureen ilman poistoaukkoon (liitäntäläippa).

Käytettäessä putkia ja seinällä olevia poistoaukkoja, joiden halkaisijat ovat pienemmat, seurauksena on imutehon heikkeneminen ja voimakas melun lisäantyminen.

Emme vasta millaan tavoin tallaisten ratkaisjen seurauksista.

! Käytä mahdollisimman lyhyttä hormia.
! Käytä kanavaa niin vähillä käyrillä kuin mahdollista (suurin käyristyskulma: 90^ )
! Välä jyrkkiä muutoksia hormin poikkileikkaufsessa.
! Käytä hormia, joka on sisälä niin sileä kuin mahdollista.
Hormin on oltava valmistetu sertifioidusta materiaialista.

Versoon tarvitaan yksi aktiivihilisuodatin, joka on saatavana tavalliselta jalleenmyjialtasi.

Suodatin poistaa rasvan ja Hajut imetysta ilmasta ja syotttaa sen sitten takaisin huoneeseen ylemman poistorilan kautta.

ASENNUS

Keittotasolla olevien keittoastioiden tukipinnan ja liesituulettimen alhaisimman osan valinen pienin etaisyys ei saa olla alle 50 cm sähkökeititosoen ja 65 cm kaasu- tai monitoimikeittotosoen kohdalla.

Jos kauskeittotason asennusohjeissa on märiretty suurempi etaisyys, sitä on noudatettava.

Sahkoliitanta

Verkkovirran tatyty vastata liesituulettimen sisäpuolella sjaitsevalla levyll osoitettua arvoa. Jos laite on varustetu pistokkeella, liita liesituulet in asennuksen jälkeen märäystemukaiseen pistorasiaan, johon päsee helposti käsiksi. Jos asennuksen jälkeen laitetta ei ole kiinitetty pistokkeen kanssa (suora sähköverkon liitä), taiJos pistoke ei sjaitse luoksepäästvällä alueella, käytä standardien mukaista kaksinapaista kytkintä, mikä varmistaa sähköverkon tayden irrotuksen asennusohjeiden mukaisesti olosuteissa, jotka liittyvat yilvirtaluokkaan III.

Varoitus! Ennen kuin liitat liesituulettimen uudelleen verkkovirtaan ja tarkastat, toimiiko se tehokkaasti, tarkasta aina, etta virtajho't on asennetu oikein.

Liesituuletin on varustetu erkoisvirtajohdolla; jos johto on vauroitunut, tilaa uusi teknisestä palvelusta.

Asennus

Erittäin painava tuote; liesituulettimen käsittelyyn ja asennukseen vaaditaan aina vähintään kaksi henkiloä. Ennen kuin aloitat asennuksen:

Tarkasta, etta ostetu tuote on sopivan kokoinen asennuspaikkaan.
- Poista hiisuodattimet (^) , jos sellaiset sisältyvat toimitukseen (katso myös vastaava luku). Se/ne on asennettava ainoastaan, jos haluat käytää liesituuletinta suodattavana versiona.
Tarkasta, ettei liesituulettimen sisää ole (kuljetussyistä) mitään muuta materiaalia (esim. ruuvipaketteja (), takuupapereita (*), jne.), jotka on mahdollisesti poistettava ja saïlytëtëva.
Mikali mahdollista, irrota ja poista erillinen tai sirettavissä oleva liesi keittokalustuksen aukosta, jotta takaseinan/katton paäsisi paremmi käsiki. Laita muussa tapauksessa tyotason, keittotason tai lieden pälle paksu suojapeite sen suojaamiseksi vauroitumiselta ja liaita. Valitse tasainen pinta laitteen kokoamiseksi, Peita pinta suoiapeitteellä ja aseta kaikki liesituulettimen osat ji kninnityskappaleet sen pälle.
Tarkasta myos, onko liesituulettimen asennusalueen lahella (alueella, johon paaee kasicki myos liesituulettinen ollessa asennettuna) kaytettavissa pistorasia, ja voidaanko ulkopuolele liitttaa karynpoistolaite (vain imeva malli).
- Tee vaadittavat asennustyot (esim. pistorasian asentaminen ja/tai rei'an tekimenen poistoputkea varten vaadittavalle kanavalle).

Laajennusseinäpistokkeet on tarkoittu kinnittämän liesituulettimen useimman typpisiin seini/välikattoihin. Kuitenkin päevän tekikon on varmistettava, etta materialit soveltuvat kyseessä oleville seina-/kattotypelle käytettäviksi. Seinen/välikaton tätyö olla riittävän vahva Kantamaan liesituulettimen paino. Alä kiinitta Iaitetta seinaa Iaotoilla, laastilla tai silikonilla. Vain pinta-asennus.

KÄYTTO

Käytä voikakasta imutehoa,Jos keittiössa on voikakasta käryä. Suosittelemme käynnistämän liesituulettimen 5 minuuttia ennen ruoanlaitoa ja jättämän sen käntyin ruoanlaiton ajaksi sekä viel noin 15 minuutiki si ruoanlaiton lopettamisen jälkeen. Alla on kuvattu kolme käytötapaa.

KEINUVIPUKYTKIN

Liesituuleinta ohjataan (kolmella) kytkimellä, jotka sijaitsevat molemmilla puolillla. Ne nakyvat, kun teleskooppietuosa vedetäan ulos. Liesituulettimessa on rajakytkin. Aina kun teleskooppietuosa vedetäan ulos, liesituuletin käynnistyy aiemmin saadetylle nopeudelle.

1. 0-Sammuta liesituuletin.
   I - liesituuletin toimii nopeustasolla 1.
   ↓- vaihto moottorin nopeudelle II tai III.

2. II - liesituuletin toimii nopeustasolla 2 (kun kytkin 1 on asennossa ).

III - liesituuletin toimii nopeustasolla 3 (kun kytkin 1 on asennossa ).

1. O / - Valo PÄLLÄ / POIS PÄALTÄ.

Painikkeella -kyktetaaan valo PÄLLE tai POIS. Liesituulettimen valo toimii liesituulettimen moottorista rippumatta. Painamalla -liesituulettimen moottori ei käynnisty.

Kun etupaneeli palautetaan suljettiun asentoon, rajakytkin sammuttaa liesituulettimen moottorin sekä valon.

Jos liesituulettimen moottori ja valo ovat jo PÄLLÄ, liesituulettimen moottori käynistyy ja valo sytty, kun etupaneeli vedetäan ulos.

PAINIKEOHJAUS

① - Liesituuletin PÄÄLLE / POIS PÄÄLTÄ. Kun painiketta painetaan, liesituuletin käynistyy nopeustasolla 1.
- Painamalla nopeuden 2 painiketta moottori käynistyy nopeudella 2.
- - Painamalla nopeuden 3 painiketta moottori käynistyy nopeudella 3.
- Valopainike kytkee valon PÄÄLLE. Sammuta valo painamalla sitä uudelleen.

KOSKETUSOHJAUS

(1) - Painamalla virtapainiketta siriryt moottorin nopeuksien valintaan.
- Painamalla nopeuden 1 painiketta moottori kaynistyy nopeudella 1.
- Painamalla nopeuden 2 painiketta moottori käynistyy nopeudella 2.
^5 - Painamalla nopeuden 3 painiketta moottori kaynistyy nopeudella 3.
- - Painamalla valopainiketta valo kytkeytyy PÄÄLLE. Sammuta valo painamalla sitä uudelleen.

HUOLTO

HUOMIO! Ennen kuin suoritat laitteelle mitaän huoltotoimenpiteita, erota liesituuletin sahkönsyötosta kytkemällä se pois paälä ktykimellä ja poistamalla kytkimen sulake.

Tai jos laite on kytketty pistokkeen ja pistorasian kautta, pistoke on irrotettava pistorasiasta.

Puhdistus

Liesituuletin taytyu puhdistaa saannollisesti (vahintaan samalla tiheydella kuin suoritat rasvasuodattimien huollon) sisaisesti ja ulkoisessti. Puhdista liinalla, joka on kostutettu neutraillila nestemaisell peluaineella. Alä kayta hankaavia tuotteita. ALKAYTÄ ALKOHOLIA!

VAROITUS: Jos liesituulettinen puhdastamista ja suodattimien vaihtoa koskevia perussuosituka ei noudateta asianmukaisesti, voi seurauktena olla tulipalon vaara. Suosittelemme siis noudattamaan ohjeita. Valmistaja ei otaminkäänlaista vastuuta moottorin vauroitumisesta tai tulipalosta johtuvista vauroista, jotka ovat seuraustapeasianmukaisesta huolsta tai turvallisuushjeden noudattamatta jattämisetä.

Suodattimet

Metallinen rasvasuodatin kokoaaa paistorasvan hiukkaset. Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, joko kasin tai astianpesukoneessa, johon on asetettava alhainen lamptila ja lyhty pesuohjelma. Pestaessa astianpesukoneessa rasvasuodatin voi varjaantya, mutta tamä ei vaikuta sen suodatuskykyn. Irrota rasvasuodatin vetamalla jousen vapautuskahvasta.

Hiilusuodatin (vain suodatinnalli) imee ruoanlaitossa syntyvat epamiellyttav hajt. Suodatin kylastyy epapuhtaoksilla epidempiaikaisen kayton jalkeen, riippuen ruoanlaittotavasta ja siitä, kuinka usein rasvasuodatin puhdistetaan. Panos on kuitenkin vaihdettava vahintaan neljan kuukauden valein. Hiilusuodatinta WI voi pesta tai puhdistaa.

Lamppujen vaihtaminen

Liesituuletin on varustetu LED-teknologian perustuvalla valojärestelmäll. LEDit takaavat optimailisen valaistuksen, ja nekestävät jopa 10 kertaa pidempän kuin perinteiset lamput ja mahdollastavat jopa 90 prosentin sähkon säästön.

HUOMIO!

Ota yhteks tekniseen tukeen kun lamput on vaihettava.

Energiansästövihjeita

1) Kun aloitat ruoanlaiton, kytke liesituuletin miniminopeudelle syntyvän kosteuden ja hajjen poistamiseksi.
2) Nosta liesituulettimen nopeutta ainoastaan,Jos karyjen maara vaatii sita.
3) Pida liesituulettimen suodatin (suodattimet) puhtaana rasvan- ja hajunpoiston tehokkuuden optimoimiseksi.
