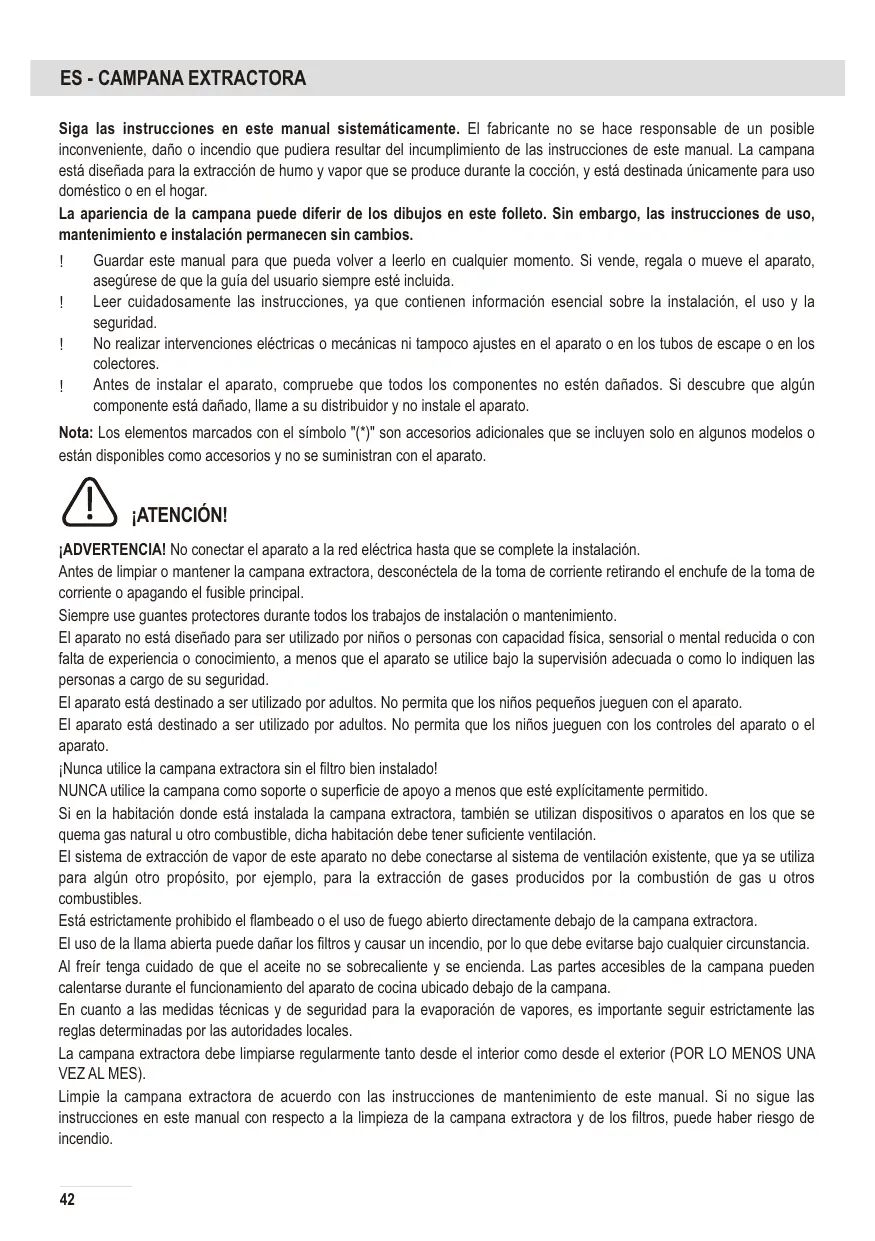

MANUAL DE USUARIO TH62E3X GORENJE
Siga las instrucciones en este manual sistematicamente. El fabricante no se hace responsable de un possible inveniente, daño o incendio que pudiera resultar del incumplimiento de las instrucciones de este manual. La campana está diseñada para la extracción de humo y vapor que se produce durante la cocción, y está destinada únicamente para uso domestico o en el hogar.
La aparciencia de la campana puede diferir de los dibujos en este folleto. Sin embargo, las instrucciones de uso, mantenimiento e instalacion permanecen sin转型发展.
Guardar este manual para que pueda volver a leerlo en cualquier momento. Si vendé, regala o mueve el aparato, asegúrese de que la guía del usuario siempre está incluida.
! Leer@cuidadosamente las instrucciones, ya que contienen informacion esencial sobre la instalacion, el uso y la seguridad.
! No realizar intervenciones elctricas o mecancias ni tampoco ajustes en el aparato o en los tubos de escape o en los colectores.
! Antes de instalar el aparato, compruebe que todos los componentes no esten dañados. Si descubre que algo componente está dañado, llama a su distribuidor y no instale el aparato.
Note: Los elementos marcados con el significado "(*)" son accesos adiconciones que se incluyen solo en algunos modelos o están disponibles como accesos y no se suministran con el aparato.
ATENCLION!
ADVERTENCIA! No conectar a aparato a la red electrica hasta que se complete la instalacion.
Antes de limpiar o mantener la campana extractor, desconctela de la toma de corriente retirando el enchufe de la toma de corriente o apagando el fusible principal.
Siempre use guantes protectores durante todos los trabajo de instalación o mantenimiento.
El aparato no está diseñado para ser utilisé por niños o personas con capacidad fisica, sensorial or mental reducida o con falta de experiencia o conocimiento, a menos que el aparato se utilise bajo la supervisión adecuada o como lo indiquen las personas a cargo de su seguridad.
El aparato está destinado a ser utilisé por niños. No permita que los niños pequeños juguen con el aparato.
El aparato está destinado a ser utilisé por niños. No permita que los niños juguen con los controlles del aparato o el aparato.
J Nunca utilise la campana extractora sin el bajo bien instalado!
NUNCA utilise la campana como soporte o superficie de apoyo a menos que esté explicamente permitido.
Si en la habitación donde está instalada la campana extractor, también se utilizes dispositivos o aparatos en los que se quema gas natural u other combustible, dicha habitación debe tener suficiente ventilacion.
Elistema de extracción de vapor de este aparato no debe conectarse al sistemas de ventilación existente, que ya se usa para algunos othero propósito, por exemple, para la extracción de gases producidos por la combustión de gas u otros combustibles.
Está estriamente prohibido el flambeado o el uso de fuego abierto directamente bajo de la campana extractor.
El uso de la llama abierta puede darar los filtros y causar un incendio, por lo que debe evitarse bajo cualquier circunstancia.
Al freir tengacuidado de que el aceite no se sobrecaliente y se encienda. Las partes accesibles de la campana能把 calentarse durante el functionamento del aparato de cocinaubicado bajo de la campana.
En cuando a las medidas sociales y de seguridad para la evaporacion de vapiores, es importante seguir estRICTamente las reglas determinadas por las autoridades locales.
La campana extractor debe limpiarse regulamente tanto desde el interior como desde el exterior (POR LO MENOS UNA VEZ AL MES).
Limpie la campana extractor de acuerdo con las instrucciones deostenimiento de este manual. Si no sigue las instrucciones en este manual con respecto a la limpieza de la campana extractor y de los filros,可以更好 hacer riesgo de incendio.
No utilise la campana extractor o nocede la campana extractora sin la bombilla correctamente instalada, de lo contrario, podra producirse una descarga electrica.
El fabricante se exime de cualquier responsabilidad por defectos, daños o incendios que pueda surgir en el dispositivo debido al incumplimiento de las instrucciones de este manual.
El aparato está marcado de acuerdo con la Directiva Europea 2002/96/CE sobre residuos de equipos electricos y electrónicos. Al tener cuidado de eliminar este producto adequadamente, contribuirá a prevenir los efectos dañinos para el medio ambiente y la salute humana que, de lo contrario, podrion resultar del manejo inadequado de este producto una vez finalizada su vidautil.
El symbolo en el producto o en la documentacion adjunta indica que el aparato no debe tratarse como un desecho domestico, sino que debe entregarse en un punto de recoleccion adecuado para el reciclaje de equipments electricos y electronicos. Deseche el aparato de acuero con las normas ambientales locales para la eliminacion de residuos.
Para Obtener información más detallada sobre la recuperación, recolección y reciclaje de este producto, comuniquese con el département correspondiente de la autoridad local competente, el service local de gestion de residuos domesticos o la tienda donde acquirido este producto.
El aparato está diseñado,probado y fabricado de acuerdo con las siguientes normas o regulaciones:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
EMC (compatibiliad electromagnetica) EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Sugerencias para un uso correcto con el fin de reduir el impacto ambiental: ENCENDER la campana a la velocidad minima cuando empiece a cocinar y mantengala en marcha durante losminutes afterwardsaber acabado de cocinar. Aumente la velocidad solo si se produjera una gran calidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Si es necessario, reemplace los filtros de carbón (o el filtró de carbón) para tener una buena eficiencia en la eliminación de olores desagradables. Si es necessario, limpie los filtros de grasa (o el filtró de grasa) para tener una buena eficiencia. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Especificaciones de instalacion adiconiales:
Durante la instalación, solo use los tornillos para el ajuste que se adjuntan al aparato. Si los tornillos no están incluidos, compare los tornillos del tipo apropriado. Use los tornillos del长大o apropriado de acuerdo con la información en la Guía de instalación.
En caso de duda,pongase en contacto con un taller de reparacion autorizzato, un centro de ayuda al cliente u other persona debidamente cautificada.
iADVERTENCIA! Si no instalala los tornillos o los accesos de montaje de acordo con estas instruetiones,可以更好ocurre un risgo de descarga electrica.
USO
La campana extractor está diseñada para ser realizada tanto en el modelo de extracción al exterior como por el modelo de filtrado.
Modelo de extracción
El humano es evacuado hacía el exterior a travers de un tubo de escape introducido en el reborde de connexion que seswana en la parte superior de la campana.
Atencion! El tubo de escape no se suministra y se debe comprase por separado. El diametro del tubo de escape debe ser el mesmo que el diametro del reborde.
En la sección horizontal, el tuboDebe estar ligeramente inclinado hacer arriba (aproxadamente 10^ ) para que el aire se extraiga fácilmente de la habitación.
Atencion! Si la campana está equipada con filtros de carbón, deben retirarse.
Para la connexion entre la campana y la abertura en la pared para la extracción de vapor, usar un tubo con un diámetro igual al diametro de la abertura de salute en la campana (reborde de connexion).
Si el diametro del tubo o la abertura de la pared es menor, la potencia de succion sera menor y el ruido aumento significativamente.
Para tales casos, el fabricante se deslinda derialquier responsabilidad.
! Utilice un tubo de extracion de aire cuya longitud sea la minima indispensable.
! Utilice un tubo de extracion con el menor numero posible de curvas. El angulo maximo de la curva debe ser de 90^
Evite los Cambios drásticos en la sección del tubo de extracción de aire.
La superficie interior del tubo de extracción debe ser lo más lisa possible.
! El tubo de extracción de aireDebe estar fabricado de un material con los certificados apropriados.
Version de filtró
Para esta version, necesa un filtro de carbón, que pueda Obtenerse en la Tienda de electrodométricos.
El filtro elimina la grasa y los olores del aire filtrado, y luego el aire purificado regresa a la habitación a工程技术 de las ranuras de salute en la parte superior del aparato.
INSTALACION
La distancia minima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 45cm en el caso de las cocinas electricas y de 50cm en el caso de las cocinas a gas o mixtas.
Si las instrucciones para la instalacion del dispositivo para cocinar con gas especifican una distancia mayor, hay que tener este en consideracion.
Conexión electrica
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana extractor. Si es suministrada con un enchufe, conectar la campana a una toma de corrente conforme a las normas en vigor y colocarlo en una zona accesible, aun.afteres de la instalación. Si no es suministrada con enchufé (conexión directa a la red electrónica) o si la toma no es posible situarla en un lugar accesible, aun.afteres de la instalación, se debe colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red electrónica en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
Advertencia! Asegürese siempre de que el cable de alimentacion este instalado correctamente antes de volver a conectar la fuente de alimentacion a la red electrca y vericar su funciona.
La campana extractor está equipada con un cable de connexion especial; si este está dañado, Solicite uno nuevo al département de reparaciones.
Tipo de instalación
El aparato es muy pesado. Al menos dos personas deben cooperar en el manejo de la campana extractor y su instalacion. Antes de comenzar la instalacion:
Comprobar que el producto comprado sea del tamaño apropiado de acuerdo con el area de instalacion seleccionada.
Retirar los filtres de carbón o el filtró de carbón (), si se suministra (consulte el párrafo correspondiente). Instale los filtres de carbón (o el filtró de carbón) solo si usa la campana en version de filtrado.
- Asegürese de que no haya ningún material u other elemento bajo de la campana (que podra caerse en el camino del transporte, por exemple, paquetes con tornillos (), la garantía (*), etc.) y, si es necessario, retirelos.
Si es posible, desconecte y mueva la cucina independiente o la cucina, que pueda introducirse en el nicho entre los elementos de la cucina para poder el acceso a la pared detrás de la cucina o hasta el techo. Siesto no es posible, colque una cubierta protectora gruesa sobre la cucina o estufa para protegerla de daños y objetos extraños. Elija una base plana para la instalacion del aparato. Cubra esta base con una capa protectora sobre la cuales colocar todas las partes de la campana extractor y las partes para fjjarla.
- Además, verifique si hay una tomacular del lugardonde desea instalar la campanaextractora (en un lugar al que se
podra acceder incluso antes de la instalacion de la campana), y si es possible conectarla a la instalacion, que drenar el vapor libremente.
- Realizar todos los problemas de constructiones necessarios (p. ej., instalar una toma electrica y/o un orificio para el tubo de salute).
Para montar la campana extractor en la mayoría de los temas de paredes o techos se adjuntan soportes de pared. Sin embargo, un experto debidamente capacitado de verificar si los materiales son los adecuados dependiendo de la clase o del tipo de pared/techo. Pared o el techo de ser lo suficientemente fuerte para soportar el peso de la campana extractor. No intente colocar este aparato en la pared o instalarlo con azulejos, compuestos de lechada, revoque o masilla de silicona. El aparato está destinado únicamente para montaje superficial.
FUNCTIONAMENTO
Utilice la alta velocidad de extracción solamente en caso de altas concentraciones de vape durante la cocción. Le recomendamos encender el extractor 5 Minutes antes de comenzar a cocinar para que funciona todo el tiempo durante la cocción y déjelo functioning aproximamente 15 Minutes más despues de terminar de cocinar. A continuación se describen tresodosdefunctionamento.
INTERRUPTOR BASCULANTE
El funciona del extractor es regulado con tres interruptores que se encontrar a los costados del aparato. Son visibles al extraer la placar frontal.
El extractor extraible está equipado con un interruptor limitador. Cada vez que extrae la placar frontal el extractor comienza a configurar con la ultima potencia configurada.
-
0-Apagado del extractor
I - Funcionamento del extractor en el 1^ nive del potencia.
— Coloque el interruptor en esta posicion para configurar el nivel 2 o 3 de potencia de funciona. -
Il - Funcionamente del extractor en el 2^ nivel de potencia (cuando el interruptor 1 seswana en la posicfon
III - Funcimiento del extractor en el 3^ nive del potencia (cuando el interruptor 1 seswana en la posicjion ). - O /-Q:- Encendido/apagado de la iluminacion.
Con el botón marcado con el símbolo -♂: se enciende o apaga la iluminación. La iluminación en el extractor的功能a independiente del motor del extractor. Presionando el botón -♂: se enciende el motor del extractor.
Cuando cierra-Newamente la placar frontal extraible, el interruptor limitador apaga el motor del extractor y apaga la luz.
Si el motor del extractor y el interruptor para iluminacion ya está encendidos, el motor del extractor comenzará a funcinar y la iluminacion se encenderá cuando extraiga la plac frontal.
FUNCIONES DE LOS BOTONES
① - Encendido/apagado del extractor. Al presionar el botón el extractor comenza a funciona con velocidad 1 (1° nivel de velocidad).
- Presione el botón para la velocidad 2, para activar el funciona del motor con el 2^ nivel de velocidad.
- Presione el botón para la velocidad 3, para activar el funciona del motor con el 3° nivel de velocidad.
- - Presionando este botón se enciende la iluminación. Para apagarla presione Nuevolemente el mesmo botón.
BOTONES TACTILES
①
① - Presione el boton con sensor para el encendido/apagado para posibiliar la seleccion de la velocidad delfuncionamento del motor.
- Presione el botón para la velocidad 1, para activar el 1^ nivel de velocidad.
- Presione el botón para la velocidad 2, para activar el 2^ nivel de velocidad del motor
- Presione el botón para la velocidad 3, para activar el 3^ nivel de velocidad del motor
- Presione este botón con sensor para activar la luz o la iluminación. Para apagarla presione nuevomente este botón.
MANTENIMIENTO
ATENCION! Desconectar la campana extractor de la red eletrica antes de realizarrialquier trabajo de mantenimiento u operation apagandola en la conexion y retirando el fusible del conector.
Si el aparato está connectado a una toma de corriente a工程技术 de un enchufe, sacar el enchufe de la toma.
Limpieza
La campana extractor debe limpiarse regularmente (al menos con la mesma fecuencia que la limpieza del filtro de grasa), tanto desde el interior como desde el exterior.Limpiar con un paño humedecido con un limpiador neutro.No utilise limpiadores abrasivos.jNO USE ALCOHOL!
ADVERTENCIA: Si ignora las recomendaciones bássicas para limiar la campana y reemplazar los filtres, pueda haber un riesgo de incendio. Por lo tanto, le recomendamos que siga estas instrucciones. El fabricante no se hace responsable por daños al motor o daños resultantes de un incendio si dichos daños se deben a unostenimiento inadequado o al incumplimiento de las recomendaciones de seguridad Mentionadas anteriormente.
Filtros
El filtro antigrasa metálico atrapa las partículas de grasa que se liberan durante la cocción. El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico pueda desténirse pero suscaracteristicas de filtrado no cambian absolutamente. Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
El filtró de carbón (solo en la version de filtró) absorbe los olores desagradables que se producen durante la cocción. Después de un uso prolongado, se produce la saturación del filtró,dependiendo del método de coccción y la Frequencia de limpieza del filtró de grasa. Enequalier caso, el cartucho del filtró de carbón debe ser reemplazado cada quatre meSES. El filtró de carbón NO se permite lavar o regenerar.
Sustitución de las lámparas
La campanaiene provista de un systemadileluminacionbasado en la technologiaLED.Los LEDsgaranzanuna iluminacion optima,una duracionha 10voces mayorde las lamparas tradiconales y permiten aborro el 90% de energia electrica.
JADVERTENCIA!
Para la sustitución dirigirse al service assistencia技术水平。
Consejos para el ahorro de energia
1) Al comenzar a cocinar, encienda la campana a la velocidad minima para controlar la humedad y quitar los olores que se producen durante la cocción.
2) Aumente la velocidad de operation de la campana solo cuando sea requisite bajo a la cantidad de vapores.
3) Para Maintener la eficiencia optima de eliminacion de grasa y olores, mantenga la limpieza del filtro o los filtros de campanas.
Aviso! Se o exaustor estiver equipoado de um Scope de carvalo, sera necessario retirar-lo.
