TH62E3X - Köögituuluti GORENJE - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti
Mark	GORENJE
Mudel	TH62E3X
Paigaldusviis	Väljatõmme või retsirkulatsioon
Juhtimisviis	Lülitid, nupud või puutetundlikud juhtseadmed
Kiiruste arv	3
Valgustus	LED, E14 pesaga
Rasvafilter	Metallist, nõudepesumasinas pestav
Söefilter	Aktiivsüsi, vahetus iga 4 kuu tagant (retsirkulatsioonirežiim)
Minimaalne kaugus elektripliidist	50 cm
Minimaalne kaugus gaasi- või kombipliidist	65 cm
Elektriühendus	230 V ~ 50 Hz (kontrollige andmesildilt)
Hooldus	Regulaarne puhastus vähemalt kord kuus; pestav rasvafilter; söefilter tuleb vahetada
Ohutus	Enne puhastamist vooluvõrgust lahti ühendada; ära flambee õhupuhasti all; jälgige friteerimist
Kaal	Umbes 12 kg (hinnang)
Mõõtmed (L x P x K)	60 x 50 x 15 cm (hinnang)

Korduma kippuvad küsimused - TH62E3X GORENJE

Kuidas puhastada rasvafiltrit?

Metallist rasvafilter tuleb puhastada üks kord kuus mitteagressiivse puhastusvahendiga, käsitsi või nõudepesumasinas (lühike programm mõõdukal temperatuuril). Eemaldamiseks tõmmake väikest vedruga käepidemest.

Millal vahetada söefiltrit?

Aktiivsöefilter tuleb vahetada vähemalt iga 4 kuu tagant. Seda ei pesta ega regenereerita. Selle eluiga sõltub toiduvalmistamise liigist ja rasvafiltri puhastamise regulaarsusest.

Kuidas vahetada LED-valgustust?

Õhupuhasti on varustatud E14 pesaga LED-lampidega. Vahetamiseks pöörduge tehnilise toe poole. Kasutage ainult E14 tüüpi LED-pirne.

Mis on minimaalne paigalduskõrgus?

Õhupuhastit ei tohi paigaldada alla 50 cm elektripliidi kohale ja alla 65 cm gaasi- või kombipliidi kohale. Järgige oma pliidi juhiseid, kui need on suuremad.

Mida teha, kui õhupuhasti ei tööta?

Kontrollige esmalt elektrivarustust: pistik ühendatud, kaitselüliti sees. Veenduge, et sahtel on välja tõmmatud (lõpplüliti). Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kas õhupuhasti saab töötada retsirkulatsioonirežiimil?

Jah, õhupuhasti saab töötada retsirkulatsioonirežiimil. Sel juhul õhk rasvatustatakse ja desodoreeritakse enne ruumi tagasi juhtimist. Peate paigaldama aktiivsöefiltri (saadaval edasimüüja juures).

Kuidas reguleerida imemiskiirust?

Sõltuvalt mudelist kasutage lüliteid, nuppe või puutetundlikke juhtseadmeid. Saadaval on kiirused 1, 2 ja 3. Kasutage minimaalset kiirust toiduvalmistamise alguses ja suurendage tugeva suitsu korral.

Kas ma saan kasutada õhupuhastit ilma söefiltrita?

Väljatõmbe režiimis pole söefilter vajalik. Retsirkulatsioonirežiimil on see lõhnade neutraliseerimiseks hädavajalik. Kui teie õhupuhasti on varustatud söefiltriga ja te kasutate seda väljatõmbeks, eemaldage see.

Kuidas õhupuhastit õigesti paigaldada?

Paigaldamine nõuab kaalu tõttu vähemalt kahte inimest. Kasutage kaasasolevaid kruvisid või sobivaid kruvisid. Järgige minimaalseid vahemaid. Kontrollige seina tugevust. Ärge plaatige õhupuhastit. Ühendage elekter vastavalt normidele.

Mida teha elektrikatkestuse korral?

Õhupuhasti ei tööta ilma elektrita. Pärast voolu taastumist lähtestage sätted. Kui õhupuhasti ei käivitu, kontrollige kaitselülitit ja toitekaabli seisukorda.

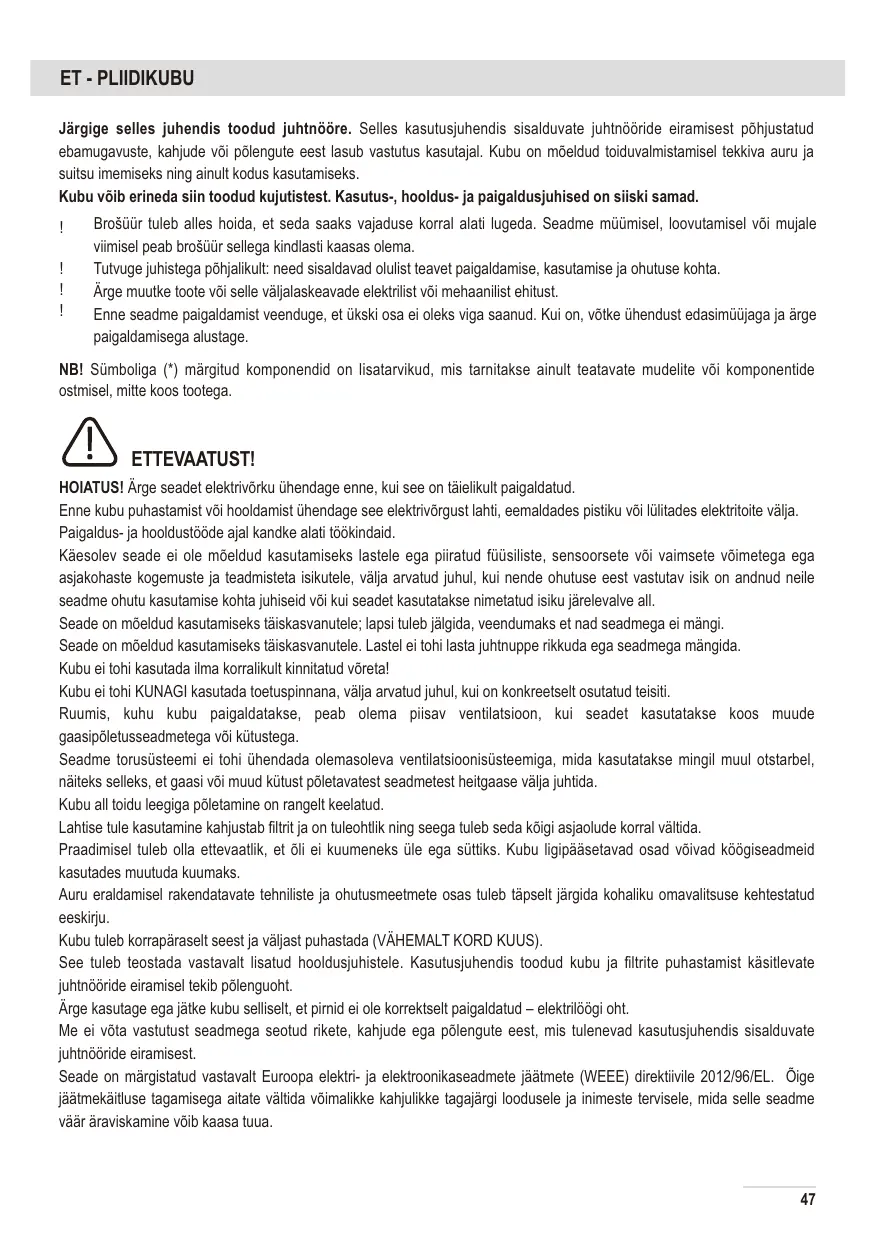

KASUTUSJUHEND TH62E3X GORENJE

Järgige selles juhendis toodud juhtnöäre. Selles kasutusjuhendis sisalduvate juhtnööride eiramisest pöhjustatud ebamugavuste, kahjude vöi põlengute eest lasub vastutus kasutajal. Kubu on mõeldud toiduvalmistamisel tekkiva auru ja suitsu imemiseks ning ainult kodus kasutamiseks.

Kubu vōib erineda siin toodud kujutistest. Kasutus-, hooldus- ja paigaldusjuhised on siiski samad.

Brošür tuleb alles hoida, et seda saaks vajaduse korral alati lugeda. Seadme muümisel, loovutamisel voi mujale viimisel peab brošür Sellega kindlasti kaasas olema.
! Tutvuge juhistega pōhjalikult: need sisaldavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta.
I Arge muutke toote voi spre valjalaskeavade elektrilist voi mehaanilist ehitust.
Enne seadme paigaldamist veenduge, et uksi osa ei oleks viga saanud. Kui on, votke uhendust edasimüjaga ja arge paigaldamisega alustage.

NB! Sumboliga (*) margitud komponendid on lisatarvikud, mis tarnitakse ainult teatavate mudelite voi komponentide ostmisel, mitte koos tootega.

ETTEVAATUST!

HOIATUS! Arge seadet elektrivorku ühendage enne, kui see on täielikult paigaldatud.

Enne kubu puhastamist voi hooldamist uhendage see elektrivorgust lahti, eemaldades pistiku voi lilitades elektritoite valja. Paigaldus- ja hooldustoode ajal kandke alati tokindaid.

Käesolev seade ei ole moeldud kasutamiseks lastele ega piiratud füusiliste, sensoorsete vöi vaimsete voimetega ega asjakohaste kogemuste ja teadmisteta isikutele, välja arvatud juhul, kui nende ohutuse eest vastutav isik on andnud neile seadme ohutu kasutamine kohta juhiseid vöi kui sedet kasutatakse nimatud isiku järevalve all.

Seade on moeldud kasutamiseks taiskasvanutele; lapsi tuleb jalgida, veendumaks et nad seadmega ei mangi.

Seade on moeldud kasutamiseks taskasvanutele. Lastel ei tohi lasta juhtnuppe rikkuda ega seadmega mangida.

Kubu ei tohi kasutada ilma korralikult kinnitatud voreta!

Kubei tohi KUNAGI kasutada toetuspinnana, valja arvatud juhul, kui on konkreetselt osutatud teisiti.

Ruumis, kuhu kubu paigaldatakse, peab olemä piisav ventilatsion, kui seadet kasutatakse koos muude gaasipöletusseadmetega või kutustega.

Seadme torusüsteemi ei tohi ühendada olemasoleva ventilatssoonisüsteemiga, mida kasutatakse mingil muul otstarbel, näteks selleks, et gaasi vöi muud kütust põletavatest seadmetest heitgaase valja juhtida.

Kubu all toidu leegiga pōletamine on rangel t kelatud.

Lahtise tule kasutamine kahjustab filtr ja on tuleohtlik ning seega tuleb seda kõigi asjaolude korral vältilida.

Praadimisel tuleb olla ettevaatlik, et oli ei kuumeneks üle ega suttiks. Kubu ligipäasetavad osad voivad köogiseadmeid kasutades mutuda kuumaks.

Auru eraldamisel rakendatavate tehniliste ja ohutusmeetmete osas tuleb tapselt jargida kohliku omavalitsuse kehtestatud eeskirju.

Kubu tuleb korraparaselt seest ja väljast puhistada (VAHEMALT KORD KUUS).

See tuleb teostada vastavalt lisatud hooldusjuhistele. Kasutusjuhendis toodud kubu ja filtrite puhasamist kasitlevate juhtnööride eiramisel tekib pólenguht.

Ärge kasutage ega jätke kubu selliselt, et pirnid ei ole korrektset paigaldatud - elektrögi oht.

Me ei vôta vastutust seadmega seotud rikete, kahjude ega põlengute eest, mis tulenevad kasutusjuhendis sisalduvate juhtnööride eiramiset.

Seade on märgistatud vastavalt Europa opiekle elektr- ja elektroinikaseadmete jäätmete (WEEE) direktivile 2012/96/EL. ōige jäätmekäitluse tagamisega aitate välida vöimalikke kahjulike tagajärgi loodusele ja inimete tervisele, mida selle seadme vaär araviskamine voib kaasa tuua.

Sumbol tootel voi sellega kaasas olevates dokumentides tahendab, et todet ei tohi kaidelda olmeprugina. Selle asemel tuleb see viia elektriliste ja elektroniliste seadmete kogumiseks ettenahtud jaatmejaama. Seadme utiliseirime peab toimuma vastavalt kohlalele jaatmekaitluseeskirjadele.

Täiendava teabe saamiseks tootega seotud jäätmete kogumise ja ringlussevötu korra kohta vötke ühendust kohliku omavalitsuse vastava osakonnaga vöi olemprügiga tegeleva kohliku ametiga vöi kauplusega, kust te toote Ostsite.

Seade on konstruereeud, toodetud ja seda on katsetatud vastavalt järgmistele standarditele.

Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Joudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetiline ühilduvus: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused oigeks, keskonnamoju vahendavaks kasutuseks: toitu valmistama asudes lilitage kubus sisse minimaalsei kiirusel ja jatke see parast lopetamist moneks minutiks tole. Surendage kiirust ainult siis, kui suitsu ja auru tekib suures koguses ning kasutage maksimaalset kiirust ainult erakorralises olukorras. Asendage soeffilter (filtrid), kui on vaja parandada lohnaemaldamise tohusust. Puhastage rasvafilter (filtrid), kui on vaja parandada rasvaftilti tohusust. Kasutage selles juhendis toodud maksimaalse labimoduga ventilatsionikanaleid, et optimeerida tohusust ja vahendada mura.

Täiendavad paigaldamisjuhised

Kasutage ainult koos tootega tarnitud kruvisid, kui need puuduvad, ostke öiget tüpi krucid. Kasutage öige pikkusega kruvisid, lahtudes paigaldamisjuhendist.

Kahtluste korral pidage nōu volitatud teeninduskeskuse vōi muu kvalitseeritud isikuga.

HOIATUS! Kui kruvide voi kinnitusseadme paigaldamisel ei jarga tkaesolevaid juhiseid, on elektrlogi oht.

KASUTUS

Kubu on mōeldud kasutamiseks kas vãjalaskesüsteemi või filtriga versionis.

Aratombesüsteemiga version

Aur viakse hoonest kubu peal asuva uhendusrnga kulge kinnitatud spetsiaalse toru kaudo valja.

NB! Väljalasketoru ei kuulu komplekti, vaid tuleb eraldi osta. Väljalasketoru labimööt peb vastama ühendusröngale.

Kui torud kulgevad horisontaalselt, siis peab vãjlasketoru olema kerge kalde all (umbes 10^ ) ja ülespoole suunata, et òhu saaks ruumist vãja juhtida.

NB! Kui kubul on aktivsoeffilter, siis tuleb see eemaldada.

Kubu ja tuhjenemisavad uhendada seinaga lubimoduga, mis vastab ohuvaljaskeavale (uhendusaarik).

Seintevel väiksema lübimöduga torude ja tühjenemisavade kasutamine vähendab imemisjóudu ja suurendab oluliselt mura.

Seega tootja selle eest vastutust ei vota.

Torpeabolema minimaalsehadavajaliku pikkusega.
! Kasutage voimalikult sirget toru (maksimaalne polvenurk: 90^ ).
Vältridgeoru ristlökesjärskemuutusi.
! Kasutage seest voimalikult siledat toru.
Torupeabolemavalmistatudsertifitseeritudmaterialist.

Filtriga versoon

Selleks on vajalik üks aktiivsoeffilter, mille leiate kauplusest.

Filter eemaldab valjuvast ohust rasa ja lohnad enne, kui see ülemise valjalaskevoro kaudu kooki tagasi tuleb.

PAIGALDAMINE

Minimaalne kaugus plidil olevate pannide/pottide tugipinna ja kubu pohja vahel peab elektriplitidel olema vahemalt 50 cm ning gaasi- ja segaplitidel 65 cm.

Kui gaasiplidi kasutusjuhendis on ette nàhtud suurem kaugus, siis tuleb seda järgida.

Elektrühendus

Pöhitoeallikas peab vastama kubu siseküjel oleval andmeplaadil nāidatud värtusele. Kui kubu on varustatud pistikuga, ühendage see pārast paigaldamist ligipäasetavas kohas oleva pesaga, järgides kehtivaid eeskirju. Kui kubul pistikut ei ole (ühendatakse otse voʊluörku) vōi kui see ei asu ligipäasetavas kohas, kasutage pārast paigaldamist kooskūlas normidega ja vastavalt paigaldusjuhistele topeltpistikupesa, mis tagab lll kategoia ülevoolu korral täieliku voʊluörgust lahtiuhendamise.

Hoiatus!! Enne kubu vooluvorguga uuesti ühendamist ja selle tootamise kontrollmist veenduge, et peajuhe oleks öigesti paigaldatud.

Kubu on varustatud spetsiaalse toitejuhtmega; kui kaabel on viga sanud, kusige tehnilisest hooldusksekusest uus.

Paigaldamine

Toode on vaga raske. Selle kasitsemiseks ja paigaldamiseks on vaja vahemalt kahte inimest. Enne paigaldama asumist:

veenduge, et ostetud toode oleks valitud paigaldusala jaoks sobiva suurusega.
Eemaldage soefilter (soefiltrid) (^) , kui see (need) on komplektis (vt ka vastavat jaotist), Laske filter paigaldada uksnes siis, kui soovit cubu filtreziimiga kasutada.
- Kontrollige, ega transportimisel ei ole kubusse jänud muid esemeid (näiteks pakendeid kruvidega (), garantiilehte (*) jms), eemaldage need ja hoidke alles.
Vöimaluse korral ühendage lahti ja viige kaugemale kapid ja tööpinnad, et tagaseinale/laèle lihtsam ligi pääseda oleks, Kui seda ei ole voimalik teha, katke toopind, plit voi kapid paksu materjaliga, et neid kahjustuste ja prugi eest kaitsta. Valige seadme kokkupanemiseks ühetasane pind. Katke pind kaitsematerjaliga ja asete gellele kõik kubu osad ja töörjistad.
- Lisaks kontrollige, kas kubu paigaldamiskoha lahedral (kohas, millele päaseb ligi ka pärast kubu paigaldamist) on elektripesa ja kas välja on voimalik uhendada gaasitombeseade (ainult imemisega kubu puhul).
Teostage mūrìtödd (näiteks pistikupesa paigaldamiseks ja/vōi augu tegemiseks tombetur jaoks).

Kubuga on kaasas jamenevad seinatubid, millega saab kubu peaaegu igat tupi seinale/lakke kinnitada. Kvalitseeritud tehnik peab siiski kontrollima, kas materjalid seina/lae tübile sobivad. Sein/lagi peab olempiisavaltugev, et kubu raskust kanda. Seadme seina kinnitamiseks ei tohi kasutada plaate, krohvi ega silikooni. Ainult pindmontaž.

KASUTAMINE

Kontsentreerunud kögiaurude korral kasutage körget imikiirust. Enne toiduvalmistamist soovitatakse plidikubu 5 minutiks sisse lulitada ja jatta tole toiduvalmistamise ajaks ja umbes 15 minutiks pärast selle lopetamist. Allpool kirjeldatasete kolme kasutusviisi.

KIIKLULITI

Kubu toed juhitakse kolme lulitiga, mis asuvad kummalgi pool kubu. Need on nahtavad, kui esipaneeli teleskooppikendus valja tommata.

Teleskoopiline kubu on varustatud piirulitiga. Iga kord, kui te teleskooppikenduse valja tombate, hakkab kubu varem seatud kiirusega tole.

1. 0-kubuvaljalulitamine. I-kubu kiiruse 1.aste. - IIvoi III mootorikiirusele lulitamine.
2. II - kubu kiiruse 2. aste (kui luliti 1 on asendis ). III - kubu kiiruse 3. aste (kui luliti 1 on asendis ).
3. O/-- valgustus SEES/VALJAS.

Nuppu -kasutatakse valgustuse SISSE/VALJA lulitamiseks. Kubu valgustus tootab kubu mootorist soltumatult. Nupule -vajutamine kubu mootori et käivita.

Kui esipaneel on suletud asendis, lulitab piriluli kubu mootori ja uhtlasi valgustse valja. Kui kubu mootori ja valgustse lullit on juba SISSLULITATUD asendis, siis hakkab kubu mootor tole ja valgustus suttib, kui esipaneel valja tommatakse.

NUPPUDE JUHTIMINE

① - kubu SISE-/VÄLJALÜLITATUD. Nupule vajutamisel hakkab kubu töle kiiruse 1. astmel.
- Vajutage 2. kiiruse nuppu, et kāivitada mootor 2. kiirusel.
- Vajutage 3. kiiruse nuppu, et kāivitada mootor 3. kiirusel.
- Valgusnupp valgustuse SISSE lulitamiseks. Valgustuse VALJA lulitamiseks vajutage nuppu veel üks kord.

PUUTEGA JUHTIMINE

①- Mootori kiiruse valimiseks vajutage sisse-välulilitamisnuppu.
- Vajutage 1. kiiruse nuppu, et kāivitada mootur 1. kiirusel.
- Vajutage 2. Kiiruse nuppu, et kāivitada mootor 2. Kiirusetl.
- Vajutage 3. kirquse nuppu, et kaivitada mootor 3. kirqsel.
- - Vajutage valgusnuppu valgustuse SISSE lulitamiseks. Valgustuse VALJA lulitamiseks vajutage nuppu veel üks kord.

HOOLDUS

NB! Enne hooldust isoleerige kubu elektritoitest, lulitades konnektori valja ja eemaldades selle kaitsme. Kui kubu on uhendatud pistiku ja pesaga, siis eemaldage pistik pesast.

Puhastamine

Kubu tuleb korraparaselt seest ja valjast puhastada (vahemalt sama sageli, kui te rasvafiltrit hooldate). Kasutage puhastamiseks neutraalses pesuvedelikus niisutud lappi. Arge kasutage abrasivseid vahendeid. ALKOHOLI EI TOHI KASUTADA!

HOIATUS! Kui kubu vastavalt soovitustele ei puhastata ja filtreid ei asendata, vob tekkida pölengu oht. Seetottu soovitame juhtnöore järgda. Tootja ei vastuta mootori kahjustuste ega pölengute eest, kui nende pöhjuseks on vale hooldamine vo i eespool kirjeldatud ohutussoovituste eiramine.

Filtrid

Metallist rasvafilter puub kinni toidu valmistamisel tekkvad rasaosakesed. Rasvafiltre peab puhastama kord kuus norgatoomelise pesuvahendiga voi kasitsi voi noudepesumasinas madalal temperatuuril ja kasutades luhikest tsuklit. Noudepesumasinas pesemisel viob rasvafilter varvi muuta, kuid see ei mojuta selle filtrimisomadusi. Rasvaftiltre eemaldamiseks tommake vedruga vabastushooba.

Söeffilter (ainult filtrga version) imeb toduvalmistamisel tekkivaid ebameeldivaid lohnasid. Pikemaajalisel kasutamisel söeffilter ummistub, sōltuvalt toduvalmistamise viisdest ja rasvafiltri puhastamise sagedusest. lgal juhul tuleb salv vahemalt kord nelja kuu jooksul vaja vahetada. Söeffiltri EI TOHl pesta ega regenererida.

Asenduslambid

Pliidikubu on varustatud LED-tehnologial pöhineva valgustussüsteemia. LED-lambid tagavad optimaalse valgustuse ja kestavad tavapäraste pirnidega vorreldes kuni 10 korda kauem ning voimaldavad säasta 90% elektrienergiast.

HOIATUS!

Pirnide valjahetamiseks pördruge teeninduskeskuse poole.

1) Toitu valmistama asudes lulitage kubu sisse minimaalsei kiirusel, et juhtida niiskust ja eemaldada toiduvalmistamise lohnad.
2) Suurendage kubu imemiskirust ainult siis, kui auru kogus selle vajalikuks teeb.
3) Hoidke kubu filter (filtrid) puhtana, et rasva ja lohnade eemaldamine oleks optimaalne.
