BRUKSANVISNING BGS52200 BOSCH

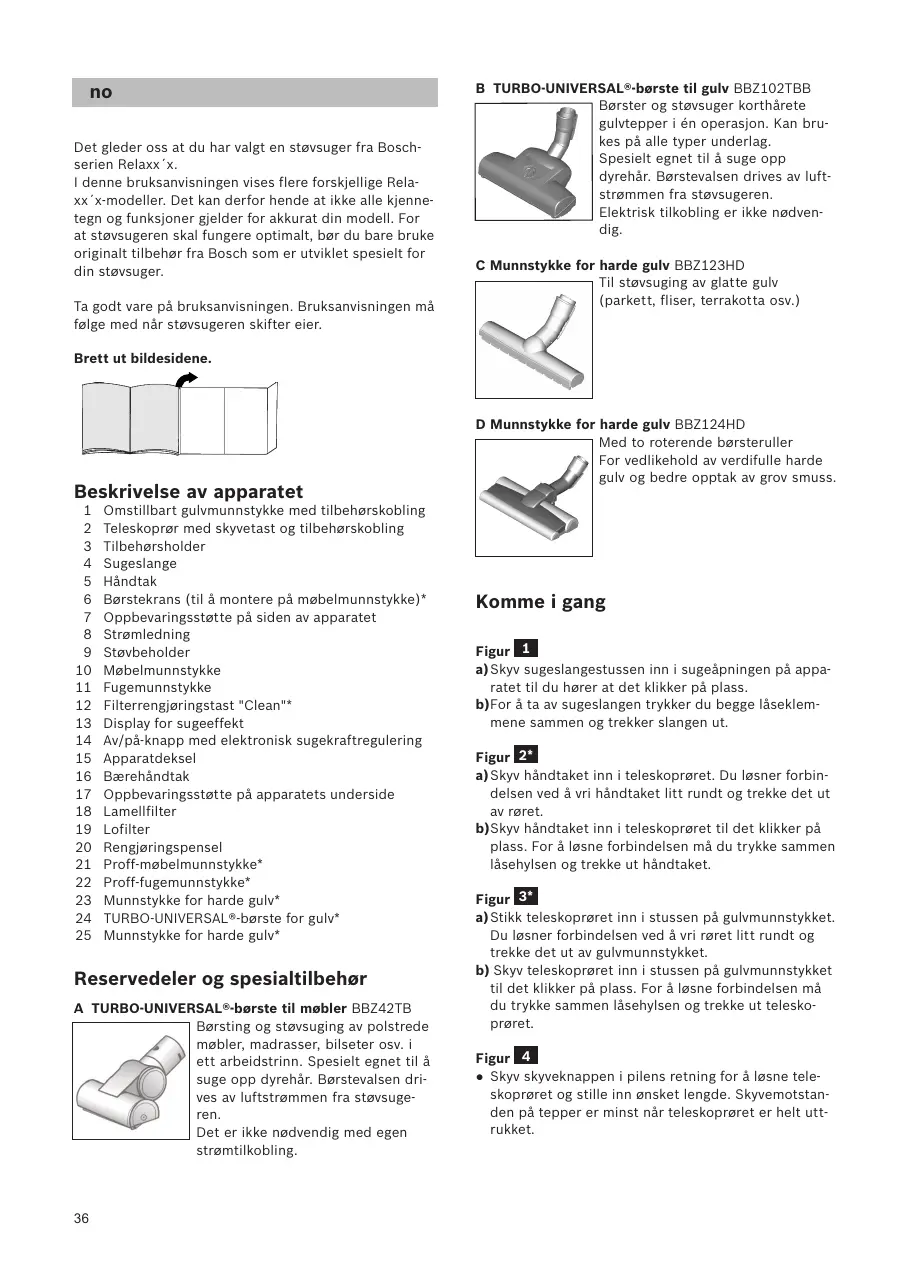

Det gleder oss at du har valgt en støvsuger fra Boschserien Relaxx´x. I denne bruksanvisningen vises flere forskjellige Relaxx´x-modeller. Det kan derfor hende at ikke alle kjennetegn og funksjoner gjelder for akkurat din modell. For at støvsugeren skal fungere optimalt, bør du bare bruke originalt tilbehør fra Bosch som er utviklet spesielt for din støvsuger. Ta godt vare på bruksanvisningen. Bruksanvisningen må følge med når støvsugeren skifter eier. B TURBO-UNIVERSAL®-børste til gulv BBZ102TBB Børster og støvsuger korthårete gulvtepper i én operasjon. Kan brukes på alle typer underlag. Spesielt egnet til å suge opp dyrehår. Børstevalsen drives av luftstrømmen fra støvsugeren. Elektrisk tilkobling er ikke nødvendig. C Munnstykke for harde gulv BBZ123HD Til støvsuging av glatte gulv (parkett, fliser, terrakotta osv.) Brett ut bildesidene. D Munnstykke for harde gulv BBZ124HD Med to roterende børsteruller For vedlikehold av verdifulle harde gulv og bedre opptak av grov smuss. Beskrivelse av apparatet

Omstillbart gulvmunnstykke med tilbehørskobling Teleskoprør med skyvetast og tilbehørskobling Tilbehørsholder Sugeslange Håndtak Børstekrans (til å montere på møbelmunnstykke)* Oppbevaringsstøtte på siden av apparatet Strømledning Støvbeholder Møbelmunnstykke Fugemunnstykke Filterrengjøringstast "Clean"* Display for sugeeffekt Av/på-knapp med elektronisk sugekraftregulering Apparatdeksel Bærehåndtak Oppbevaringsstøtte på apparatets underside Lamellfilter Lofilter Rengjøringspensel Proff-møbelmunnstykke* Proff-fugemunnstykke* Munnstykke for harde gulv* TURBO-UNIVERSAL®-børste for gulv* Munnstykke for harde gulv* Reservedeler og spesialtilbehør A TURBO-UNIVERSAL®-børste til møbler BBZ42TB Børsting og støvsuging av polstrede møbler, madrasser, bilseter osv. i ett arbeidstrinn. Spesielt egnet til å suge opp dyrehår. Børstevalsen drives av luftstrømmen fra støvsugeren. Det er ikke nødvendig med egen strømtilkobling.

Komme i gang Figur 1 a)Skyv sugeslangestussen inn i sugeåpningen på apparatet til du hører at det klikker på plass. b)For å ta av sugeslangen trykker du begge låseklemmene sammen og trekker slangen ut. Figur 2* a)Skyv håndtaket inn i teleskoprøret. Du løsner forbindelsen ved å vri håndtaket litt rundt og trekke det ut av røret. b)Skyv håndtaket inn i teleskoprøret til det klikker på plass. For å løsne forbindelsen må du trykke sammen låsehylsen og trekke ut håndtaket. Figur 3* a)Stikk teleskoprøret inn i stussen på gulvmunnstykket. Du løsner forbindelsen ved å vri røret litt rundt og trekke det ut av gulvmunnstykket. b) Skyv teleskoprøret inn i stussen på gulvmunnstykket til det klikker på plass. For å løsne forbindelsen må du trykke sammen låsehylsen og trekke ut teleskoprøret. Figur 4 ● Skyv skyveknappen i pilens retning for å løsne teleskoprøret og stille inn ønsket lengde. Skyvemotstanden på tepper er minst når teleskoprøret er helt uttrukket. Figur 5 a)Sett tilbehørsholderen i ønsket posisjon på teleskoprøret. b)Sett møbelmunnstykket med børstekrans og fugemunnstykke i tilbehørsholderen ved å trykke det inn nedenfra eller ovenfra. Figur 6 ● Ta tak i støpselet på strømledningen, trekk ut ønsket lengde og sett støpselet i kontakten. Figur 7 ● Slå støvsugeren på eller av ved å trykke på av/påknappen. Figur 8 Regulere sugekraften Du kan stille inn ønsket sugekraft trinnløst ved å dreie på reguleringsknappen. Lavt effektnivå Til støvsuging av ømfintlige materialer som fine møbler, gardiner osv. Middels effektnivå Til daglig rengjøring av flater som ikke er særlig skitne. Høyt effektnivå Til rengjøring av robuste gulvbelegg, harde gulv og ved svært skitne flater. Støvsuging Obs! ! Avhengig av gulvenes beskaffenhet (f.eks. ru, rustikke fliser) utsettes gulvmunnstykkene for en viss slitasje. Derfor bør du kontrollere undersiden av munnstykket regelmessig. Dersom undersiden av munnstykket er slitt og har skarpe kanter, kan det forårsake skader på mindre slitesterke gulv som parkett og linoleum. Produsenten kan ikke holdes ansvarlig for skader som oppstår som følge av at det brukes slitte gulvmunnstykker. Figur 9 Innstilling av omstillbart gulvmunnstykke: Tepper og vegg-til-vegg-tepper Harde gulv / parkett

Når du støvsuger opp større partikler, må de suges opp forsiktig etter hverandre, slik at sugekanalen til gulvmunnstykket ikke blir tilstoppet. Du kan eventuelt løfte på munnstykket, slik at det blir lettere å suge opp støvpartiklene. Figur 10* Støvsuging med ekstra tilbehør Sett munnstykkene på rør eller håndtak etter behov: a)Fugemunnstykke til støvsuging i fuger, hjørner osv. b)Møbelmunnstykke til støvsuging av stoppede møbler, gardiner osv. c) Møbelmunnstykke med børstekrans til støvsuging av vinduskarmer, skap, profiler osv. Sett fugemunnstykket og møbelmunnstykket i tilbehørsholderen etter bruk. d)Proff-fugemunnstykke Ekstra langt fugemunnstykke til rengjøring av fuger, hjørner og smale mellomrom, f.eks. i bilen. e)Proff-møbelmunnstykke Til lett og grundig rengjøring av polstrede møbler, forheng osv. Du kan enkelt rengjøre proff-møbelmunnstykket ved å støvsuge det med håndtaket. f) Munnstykke for harde gulv til støvsuging av harde gulvbelegg (fliser, parkett osv.) Figur 11* Rengjøring av munnstykket for harde gulv a)Du kan rengjøre munnstykket ved å støvsuge det fra undersiden. b)Klipp av oppviklede tråder og hår med en saks og sug dem opp. Figur 12 Ved korte pauser under arbeidet kan du bruke oppbevaringsstøtten på siden av apparatet. ● Etter du har slått av apparatet, skyver du krokene på gulvmunnstykket inn i oppbevaringsstøtten. Figur 13 Ved støvsuging av trapper skal apparatet settes nedenfor trappen. Dersom dette ikke er tilstrekkelig, kan apparatet også bæres i bærehåndtaket. Når jobben er gjort Figur 14 ● Slå av apparatet. ● Trekk ut strømledningen. ● Trekk strømledningen lett til deg og slipp den. (ledningen kveiles automatisk opp). Figur 15 ● Løsne teleskoprøret ved å skyve skyveknappen i pilens retning og skyv det sammen. Figur 16 Når du skal sette fra deg apparatet, kan du bruke oppbevaringsstøtten på apparatets underside. a)Rett opp apparatet ved hjelp av håndtaket. b) Skyv krokene på gulvmunnstykket inn i oppbevaringsstøtten. *Avhengig av modell

Tømming av støvbeholderen Figur 17 For å sikre et godt resultat bør støvbeholderen tømmes hver gang du har brukt støvsugeren, og senest når det er synlig støv eller smuss på lofilteret eller støvet når opp til merket i beholderen. Når du tømmer støvbeholderen, må du også kontrollere hvor skittent filteret er, og ved behov rengjøre det slik det er beskrevet i bruksanvisningen om rengjøring av filteret. Figur 26 Figur 18 a)Åpne apparatdekselet ved å dra i lukkefliken. b)Ta støvbeholderen ut av apparatet ved hjelp av håndtaket. Figur 19 a)Løsne filterenheten fra støvbeholderen med låsetasten. b)Ta filterenheten ut av støvbeholderen og tøm støvbeholderen. Figur 20 a)Sett filterenheten inn i støvbeholderen. Pass på at den sitter riktig. Pilen på filterdekselet må peke i retning av lukkefliken. b)Trykk på beholderdekselet til det klikker på plass. c) Når du setter støvbeholderen inn i apparatet igjen, må du passe på at den sitter riktig. Lukk apparatdekselet slik at lukkefliken går i lås. Obs! ! Dersom du merker motstand når du lukker dekselet, må du sjekke om filteret er helt og om filter og støvbeholder sitter riktig. Vedlikehold av filteret Rengjøre lamellfilteret Apparatet er utstyrt med en "Sensor Control"-funksjon. Bilde 21* + Bilde 23* . Denne funksjonen overvåker hele tiden om støvsugeren har nådd optimalt effektnivå. Lampen indikerer om det er nødvendig å rengjøre lamellfilteret for at sugeeffekten skal bli optimal igjen. Figur 22* ● Slå av apparatet når du skal rengjøre lamellfilteret. Obs! Det er bare mulig å rengjøre filteret når apparatet er slått av. ● Åpne apparatdekselet ved å dra i lukkefliken. ● For å rengjøre lamellfilteret dreier du dreiebryteren 180° minst tre ganger.

Du kan også rengjøre filteret dersom sugestyrken avtar uten at displayet lyser. Vi anbefaler at du rengjør lamellfilteret før hver tømming av støvbeholderen. Men du må senest gjøre det når "Sensor Control"-indikatoren lyser. Dersom displayet blinker tre ganger kort tid etter hverandre til tross for at lamellfilteret er rengjort, skyldes dette sannsynligvis forurensning i lofilteret eller tilstopning. Da går støvsugeren automatisk til laveste sugestyrke og displayet lyser rødt. ● Slå av apparatet, tøm støvbeholderen og rengjør lofilteret i henhold til anvisningene i "Rengjøring av lofilteret". Figur 26 Støvsugere med "SelfClean"-funksjon Figur 23* Displayet lyser blått når apparatet jobber med optimal sugestyrke. Dersom displayet blinker rødt, slås apparatet av med én gang. Rengjøringen av filteret aktiveres og gjennomføres ved hjelp av den integrerte rengjøringsmotoren. Dersom apparatet melder om tilsmusset filter tre ganger kort tid etter hverandre, skyldes dette sannsynligvis forurenset lofilter eller tilstopning. Da går støvsugeren automatisk til laveste sugestyrke og displayet blinker rødt. ● Slå av apparatet, tøm støvbeholderen og rengjør lofilteret i henhold til anvisningene i "Rengjøring av lofilteret". Figur 26 Figur 24* Ved behov kan du også aktivere rengjøringen manuelt ved å trykke på filterrengjøringstasten "Clean" mens apparatet er påslått. Du kan også rengjøre filteret dersom sugestyrken avtar uten at displayet lyser. Vi anbefaler at du rengjør lamellfilteret før hver tømming av støvbeholderen. Støvsugere med "RotationClean"-funksjon Figur 21* Displayet lyser blått når apparatet jobber med optimal sugestyrke. Hvis displayet blinker rødt, må lamellfilteret rengjøres. Støvsugeren stilles automatisk ned til laveste sugestyrke.

Figur 25 Hvis lamellfilteret er ekstra skittent, kan du også vaske det. a)Drei underdelen av filterenheten mot urviseren til det stopper. Ta lamellfilteret ut av filterenheten. b)Skyll lamellfilteret under rennende vann. c) Når lamellfilteret er helt tørt, setter du det inn i filterenheten og låser underdelen ved å dreie med urviseren. *Avhengig av modell Vanligvis og når apparatet brukes forskriftsmessig i private husholdninger, er det ikke nødvendig å ta ut lamellfilteret og rengjøre det manuelt for å beholde støvsugerens optimale effektnivå. ! Obs! Ikke børst lamellfilteret! ● Gjennomfør vanlig tørrengjøring ved å banke filteret mot kanten av kappen. ● Hvis du vil rengjøre filteret mer grundig, kan du skylle det med vann fra utsiden og la det tørke godt før du bruker det i støvsugeren igjen. d)Sett inn filterenheten i apparatet først etter at den har tørket helt og smekk på plass lukkeflikene så du hører et klikk. e)Lukk sideklaffen slik at du hører at lukkefliken smekker på plass. f)Sett støvbeholderen inn i apparatet og lukk apparatdekselet. Rengjøre mikrofilteret 29* Figur ● Åpne apparatdekselet og ta ut støvbeholderen. Figur Rengjøring av filteret Filteret må rengjøres med jevne mellomrom slik at støvsugeren jobber optimalt. Figur 26 ● Åpne apparatdekselet og ta støvbeholderen ut av apparatet. Figur 18 a)Ta filterenheten ut av støvbeholderen. b) Rengjør lofilteret. Vanligvis er det tilstrekkelig å riste eller banke filterhuset lett når støvbeholderen tømmes, slik at eventuelle smusspartikler løsner. Dersom dette ikke er nok, bruker du penselen som fulgte med apparatet eller en tørr klut til å fjerne smusspartiklene på overflaten. Vil du skylle lofilteret, må du først ta lamellfilteret ut av filterenheten. Lamellfilteret må ikke settes inn i filterenheten igjen før lofilteret er helt tørt. Rengjøring av motorfilteret Motorfilteret må rengjøres med jevne mellomrom ved at du banker det rent eller skyller det. Figur 27 a)Åpne apparatdekselet og ta ut motorfilteret. b)Bank ut av motorfilteret for å rengjøre det. Er det svært tilsmusset, må det skylles. La filteret tørke helt. c) Sett så motorfilteret inn i apparatet og lukk apparatdekselet.

a)Åpne sideklaffen ved hjelp av lukkefliken. b)Løsne filterenheten med filterskum og mikrofilter ved å trekke i de to lukkeflikene og ta filteret ut av apparatet. c) Ta ut filterskum og mikrofilter av filterrammen. d)Vask filterskum og mikrofilter under rennende vann. e)Sett filterskummet og mikrofilteret tilbake i filterrammen først etter at det er helt tørt. f)Sett filterenheten inn i apparatet og la lukkeflikene smekke på plass med et klikk. g)Lukk sideklaffen til du hører at lukkefliken smekker på plass. h)Sett støvbeholderen inn i apparatet og lukk apparatdekselet. Rengjøringsanvisninger Støvsugeren må være slått av og frakoblet strømnettet før hver rengjøring. Støvsuger og tilbehørsdeler av plast kan vedlikeholdes med et vanlig plastrensemiddel. Ikke bruk skuremidler, glassrens eller univer! Obs! salrengjøringsmiddel. Støvsugeren må aldri senkes i vann. Med forbehold om tekniske endringer. Rengjøre utblåsningsfilteret Utblåsningsfilteret er laget slik at det ikke er nødvendig å bytte det ut dersom apparatet brukes til tiltenkt formål i hjemmet. For at støvsugeren skal arbeide med optimal effekt, må utblåsningsfilteret vaskes etter ett år. Filteret fungerer like godt selv om overflaten på filteret skulle bli misfarget. Rengjøring av hepa-filteret Figur 28* ● Åpne apparatdekselet og ta ut støvbeholderen. Figur

a)Åpne sideklaffen ved hjelp av lukkefliken. b)Løsne filterenheten med Hepa-filter ved å trekke i de to lukkeflikene og ta filteret ut av apparatet. c) Bank ut av filterenheten og vask den under rennende vann. *Avhengig av modell

"Dette apparatet er merket i henhold til det europeiske direktivet 2002/96/EG om gamle elektriske og elektroniske apparater (waste electrical and electronic equipment – WEEE). Direktivet gir rammeforskrifter for hvordan gammelt utstyr skal samles inn og gjenvinnes."
