MANUAL DE UTILIZADOR BGS52200 BOSCH

Peças de substituição e acessórios especiais

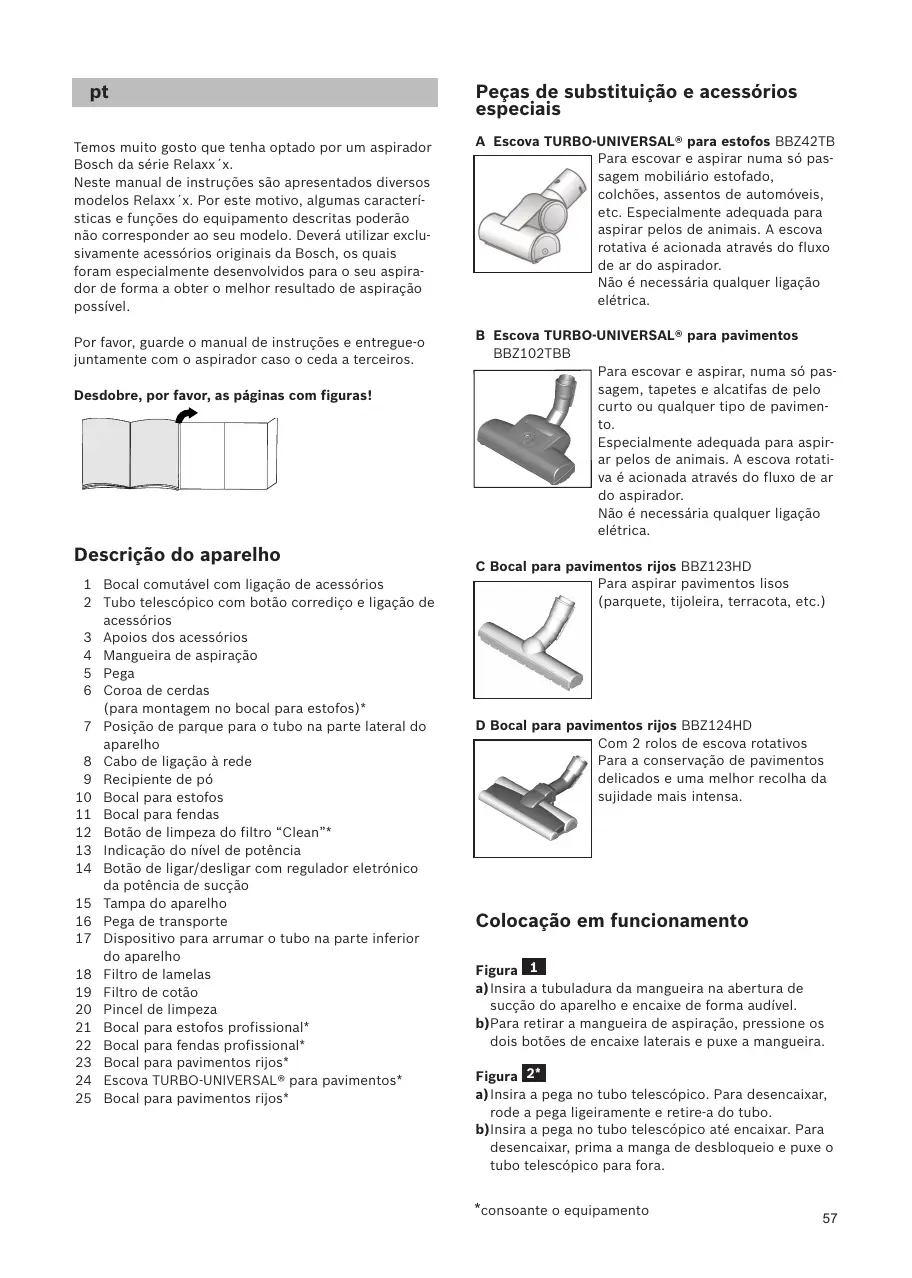

Temos muito gosto que tenha optado por um aspirador Bosch da série Relaxx´x. Neste manual de instruções são apresentados diversos modelos Relaxx´x. Por este motivo, algumas características e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar exclusivamente acessórios originais da Bosch, os quais foram especialmente desenvolvidos para o seu aspirador de forma a obter o melhor resultado de aspiração possível.

A Escova TURBO-UNIVERSAL® para estofos BBZ42TB Para escovar e aspirar numa só passagem mobiliário estofado, colchões, assentos de automóveis, etc. Especialmente adequada para aspirar pelos de animais. A escova rotativa é acionada através do fluxo de ar do aspirador. Não é necessária qualquer ligação elétrica.

Por favor, guarde o manual de instruções e entregue-o juntamente com o aspirador caso o ceda a terceiros.

B Escova TURBO-UNIVERSAL® para pavimentos BBZ102TBB Para escovar e aspirar, numa só passagem, tapetes e alcatifas de pelo curto ou qualquer tipo de pavimento. Especialmente adequada para aspirar pelos de animais. A escova rotativa é acionada através do fluxo de ar do aspirador. Não é necessária qualquer ligação elétrica.

Desdobre, por favor, as páginas com figuras!

Descrição do aparelho 1 Bocal comutável com ligação de acessórios 2 Tubo telescópico com botão corrediço e ligação de acessórios 3 Apoios dos acessórios 4 Mangueira de aspiração 5 Pega 6 Coroa de cerdas (para montagem no bocal para estofos)* 7 Posição de parque para o tubo na parte lateral do aparelho 8 Cabo de ligação à rede 9 Recipiente de pó 10 Bocal para estofos 11 Bocal para fendas 12 Botão de limpeza do filtro “Clean”* 13 Indicação do nível de potência 14 Botão de ligar/desligar com regulador eletrónico da potência de sucção 15 Tampa do aparelho 16 Pega de transporte 17 Dispositivo para arrumar o tubo na parte inferior do aparelho 18 Filtro de lamelas 19 Filtro de cotão 20 Pincel de limpeza 21 Bocal para estofos profissional* 22 Bocal para fendas profissional* 23 Bocal para pavimentos rijos* 24 Escova TURBO-UNIVERSAL® para pavimentos* 25 Bocal para pavimentos rijos*

C Bocal para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, tijoleira, terracota, etc.)

D Bocal para pavimentos rijos BBZ124HD Com 2 rolos de escova rotativos Para a conservação de pavimentos delicados e uma melhor recolha da sujidade mais intensa.

Colocação em funcionamento Figura 1 a)Insira a tubuladura da mangueira na abertura de sucção do aparelho e encaixe de forma audível. b)Para retirar a mangueira de aspiração, pressione os dois botões de encaixe laterais e puxe a mangueira. Figura 2* a)Insira a pega no tubo telescópico. Para desencaixar, rode a pega ligeiramente e retire-a do tubo. b)Insira a pega no tubo telescópico até encaixar. Para desencaixar, prima a manga de desbloqueio e puxe o tubo telescópico para fora.

*consoante o equipamento

Figura 3* a)Encaixe o tubo telescópico na tubuladura do bocal. Para desencaixar, rode o tubo ligeiramente e retire-o do bocal. b)Insira o tubo telescópico na tubuladura do bocal até encaixar. Para desencaixar, prima a manga de desbloqueio e puxe o tubo telescópico para fora. Figura 4 ● Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e ajuste o comprimento desejado. A resistência de deslize sobre a alcatifa é menor com o tubo telescópico completamente extraído. Figura 5 a)Insira os apoios dos acessórios na posição pretendida no tubo telescópico. b)Introduza o bocal para estofos com coroa de cerdas e bocal para fendas por cima ou por baixo, com ligeira pressão nos apoios dos acessórios. Figura 6 ● Segure no cabo de ligação à rede pela ficha, puxe-o para fora até atingir o comprimento pretendido e introduza a ficha na tomada. Figura 7 ● Ligue ou desligue o aspirador, premindo o botão de ligar/desligar. Figura 8 Regular a potência de sucção Rodando o botão de regulação é possível ajustar de forma contínua a potência de sucção desejada. Gama de baixa potência => Para aspirar materiais delicados como, p. ex., estofos delicados, cortinados, etc. Gama de potência média => Para a limpeza diária de pouca sujidade. Gama de elevada potência => Para a limpeza de pavimentos robustos, pavimentos rijos e em caso de muita sujidade.

Aspiração Atenção ! Os bocais são sujeitos a um certo desgaste, independentemente das características do seu soalho (p. ex., ladrilhos ásperos, rústicos). Por este motivo, deve verificar regularmente a sola de passagem do bocal. Bocais com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se responsabiliza por eventuais danos causados por um bocal desgastado.

Figura 9 Ajuste o bocal comutável: Tapetes e alcatifas Pavimento rijo/parquete

Se aspirar partículas maiores, tenha em atenção que estas devem ser aspiradas uma a uma e cuidadosamente, de forma a não entupir o canal de aspiração do bocal. Se necessário, deverá levantar o bocal para poder aspirar as partículas de sujidade mais facilmente.

Figura 10* Aspirar com acessórios adicionais Insira os bocais no tubo de aspiração ou na pega, conforme necessário: a)Bocal para fendas, que se destina a aspirar fendas e cantos, etc. b)Bocal para estofos, que se destina a aspirar mobiliário estofado, cortinados, etc. c) Bocal para estofos com coroa de cerdas encaixada para aspirar caixilhos de janelas, armários, perfis, etc. Em função da utilização pretendida, volte a inserir o bocal para fendas e o bocal para estofos nos apoios dos acessórios. d)Bocal para fendas profissional Bocal para fendas extra longo para limpar fendas, cantos e espaços intermédios, p. ex., no automóvel, etc. e)Bocal para estofos profissional Para limpeza simples e rigorosa de mobiliário estofado, cortinados, etc. Para limpar, aspire simplesmente o bocal para estofos profissional com a pega. f) Bocal para aspirar pavimentos rijos (ladrilhos, parquete, etc.) Figura 11* Limpeza do bocal para pavimentos rijos a)Para limpar, aspire o bocal por baixo. b)Corte os fios e cabelos enrolados com uma tesoura e aspire. Figura 12 Se interromper a aspiração por pouco tempo, pode utilizar o dispositivo de parque para o tubo, localizado na parte lateral do aparelho. ● Depois de desligar o aparelho, insira o gancho do bocal na posição de parque para o tubo. Figura 13 Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Se não for suficiente, também pode transportar o aparelho pela pega de transporte.

*consoante o equipamento

Após o trabalho Figura 14 ● Desligue o aparelho. ● Desligue a ficha da tomada. ● Puxe ligeiramente o cabo de ligação à rede e solte-o. (O cabo enrola-se automaticamente). Figura 15 ● Empurrando o botão corrediço no sentido da seta, desbloqueie o tubo telescópico e encolha-o. Figura 16 Para guardar o aparelho, pode utilizar o dispositivo para arrumar o tubo existente na parte de baixo do aparelho. a)Monte o aparelho na pega. b)Insira o gancho localizado no bocal no dispositivo para arrumar o tubo.

! Atenção Se notar uma resistência ao fechar a tampa, verifique se os filtros estão completos e corretamente colocados assim como o recipiente de pó.

Manutenção do filtro Limpar o filtro de lamelas O seu aparelho está equipado com a chamada função "Sensor Control". Figura 21* + Figura 23* . Esta função controla permanentemente se o seu aspirador atinge o seu nível de potência ideal. O indicador luminoso sinaliza se é necessário proceder à limpeza do filtro de lamelas, a fim de atingir novamente o seu nível de potência ideal. Aspirador com função “RotationClean”

Esvaziar o recipiente de pó Figura 17 Para obter um bom resultado de aspiração, o recipiente de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando se deposita visivelmente pó ou sujidade no filtro de cotão ou quando o pó atingir o nível da marcação numa posição do recipiente. Ao esvaziar o recipiente de pó, verifique sempre o grau de sujidade do filtro de cotão e, se necessário, limpe-o de acordo com as instruções constantes em “Limpeza do filtro de cotão”. Figura 26 Figura 18 a)Abra a tampa do aparelho puxando pela lingueta de fecho. b)Retire o recipiente de pó do aparelho com a ajuda da pega. Figura 19 a)Desbloqueie a unidade de filtro do recipiente de pó acionando o botão de desbloqueio. b)Retire a unidade de filtro do recipiente de pó e esvazie o recipiente de pó. Figura 20 a)Insira a unidade de filtro no recipiente de pó, certificando-se de que assenta corretamente. A seta na tampa do filtro tem de apontar no sentido da lingueta de fecho. b)Pressione a tampa do recipiente, até esta encaixar de forma audível. c) Ao encaixar o recipiente de pó novamente no aparelho, certifique-se de que assenta corretamente. Feche a tampa do aparelho até a lingueta de fecho encaixar novamente.

Figura 21* O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o filtro de lamelas tem de ser limpo. A potência do aparelho é automaticamente reduzida para o mínimo. Figura 22* ● Desligue o aparelho para limpar o filtro de lamelas. Atenção: a limpeza do filtro só é possível com o aparelho desligado. ● Abra a tampa do aparelho puxando pela lingueta de fecho. ● Para limpar o filtro de lamelas, rode o botão pelo menos 3 vezes a 180°.

Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de aspiração reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Deve proceder à limpeza, o mais tardar, quando o indicador “Sensor Control” se acender. Se, apesar de realizada uma limpeza do filtro de lamelas, a indicação piscar 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com sujidade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica permanentemente aceso a vermelho. ● Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Figura 26

*consoante o equipamento

Aspirador com função “SelfClean” Figura 23* O indicador acende-se a azul quando o aparelho está a funcionar no nível de potência ideal. Assim que o indicador piscar a vermelho, o aparelho desliga-se automaticamente. A limpeza do filtro é ativada e executada pelo motor de limpeza integrado. Se o aparelho for limpo 3 vezes seguidas em curtos intervalos, a causa poderá ser o filtro de cotão com sujidade ou um entupimento. Neste caso, o aparelho reduz automaticamente a potência de funcionamento para o nível mínimo e o indicador fica vermelho. ● Desligue o aparelho, esvazie o recipiente de pó e limpe o filtro de cotão de acordo com as instruções constantes em "Limpeza do filtro de cotão". Figura 26 Figura 24* Se necessário, pode premir o botão de limpeza do filtro “Clean" para ativar o processo de limpeza manualmente com o aparelho ligado. Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de sucção reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Figura 25 Em caso de muita sujidade, o filtro de lamelas também pode ser lavado. a)Rode a parte inferior da unidade de filtro no sentido contrário ao dos ponteiros do relógio, até ao batente. Retire o filtro de lamelas da unidade de filtro. b)Lave o filtro de lamelas sob água corrente. c) Depois de totalmente seco, insira o filtro de lamelas na unidade de filtro e bloqueie a parte inferior rodando no sentido dos ponteiros do relógio. Regra geral, se o aparelho for utilizado corretamente a nível doméstico, não é necessário retirar o filtro de lamelas e limpá-lo manualmente para obter o nível de potência ideal do aspirador. Atenção: não escove o filtro de lamelas!

● Para uma limpeza normal a seco, bata simplesmente com o filtro no rebordo da tampa! ● Para uma limpeza mais profunda, lave o filtro por fora com água e, antes de voltar a utilizá-lo no aspirador, deixe-o secar bem! Limpar o filtro de cotão O filtro de cotão deve ser limpo em intervalos regulares para um funcionamento otimizado do aspirador.

Figura 26 ● Abra a tampa do aparelho e retire o recipiente de pó do aparelho. Figura 18 a)Retire a unidade de filtro do recipiente de pó. b)Limpe o filtro de cotão. Regra geral é suficiente sacudir ou bater ligeiramente no cartucho do filtro ao esvaziar o recipiente de pó, para que as eventuais partículas de pó se soltem. Se tal não for suficiente, utilize o pincel incluído no conjunto fornecido ou um pano seco para remover as partículas de sujidade na superfície. Se desejar lavar o filtro de cotão, retire primeiro o filtro de lamelas da unidade de filtro. O filtro de lamelas só pode voltar a ser inserido na unidade de filtro depois de o filtro de cotão estar totalmente seco. Limpar o filtro de proteção do motor O filtro de proteção do motor deve ser sacudido levemente ou lavado regularmente! Figura 27 a)Abra a tampa do aparelho e retire o filtro de proteção do motor. b)Limpe o filtro de proteção do motor sacudindo-o. Em caso de elevado grau de sujidade, é recomendável lavar o filtro de proteção do motor. Deixe o filtro secar completamente. c) Após a limpeza, insira o filtro de proteção do motor no aparelho e feche a tampa do aparelho. Limpar o filtro de saída do ar O filtro de saída do ar foi concebido de modo a não ser necessário proceder à sua substituição, desde que o aparelho seja utilizado corretamente a nível doméstico. Para que o aspirador funcione no seu nível de potência ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtração mantém-se independentemente de uma eventual coloração da superfície do filtro. Limpar o filtro HEPA Figura 28* ● Abra a tampa do aparelho e retire o recipiente de pó. Figura 18 a)Abra a tampa lateral através da lingueta de fecho. b)Desbloqueie a unidade de filtro com o filtro Hepa, puxando pelas duas linguetas de fecho, e retire-a do aparelho. c) Sacuda a unidade de filtro e lave-a sob água corrente. d)Volte a inserir a unidade de filtro no aparelho somente depois de a mesma secar completamente, certificando-se de que as linguetas de fecho encaixam de forma audível. e)Feche a porta lateral até a lingueta de fecho encaixar de forma audível. f) Insira o recipiente de pó no aparelho e feche a tampa do mesmo.

*consoante o equipamento

Limpar o microfiltro Figura 29* ● Abra a tampa do aparelho e retire o recipiente de pó. Figura

a)Abra a tampa lateral através da lingueta de fecho. b)Desbloqueie a unidade de filtro com a esponja filtrante e o microfiltro, puxando pelas duas linguetas de fecho, e retire-a do aparelho. c) Retire a esponja filtrante e o microfiltro da armação do filtro. d)Lave a esponja filtrante e o microfiltro sob água corrente. e)Volte a inserir a esponja filtrante e o microfiltro na armação do filtro somente depois de estes secarem completamente. f) Insira a unidade de filtro no aparelho, certificando-se de que as linguetas de fecho encaixam de forma audível. g)Feche a porta lateral até a lingueta de fecho encaixar de forma audível. h)Insira o recipiente de pó no aparelho e feche a tampa do mesmo.

Indicações de limpeza Antes de limpar o aspirador, deverá desligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plástico podem ser tratados com os produtos usuais para a limpeza de plásticos. Atenção: não utilize detergentes abrasivos, limpa! vidros ou produtos lava-tudo. Jamais introduza o aspirador na água. O fabricante reserva-se o direito de proceder a quaisquer alterações técnicas.

*consoante o equipamento

pt "Este aparelho está identificado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment – WEEE). A directiva estabelece o quadro para um sistema de recolha e valorização dos equipamentos usados, válido em toda União Europeia."

PT Condições de Garantia Para este aparelho são válidas as condições de garantia emitidas pela nossa representação no pais da aquisição. Mais detalhes poderão ser facultados pelo revendedor onde foi adquirido o aparelho. Para recorrer aos serviços de garantia é imprescindivel a apresentacão da Factura de Compra e bem assim, do documento de Garantia.
