MANUAL DE USUARIO BGS52200 BOSCH

Instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

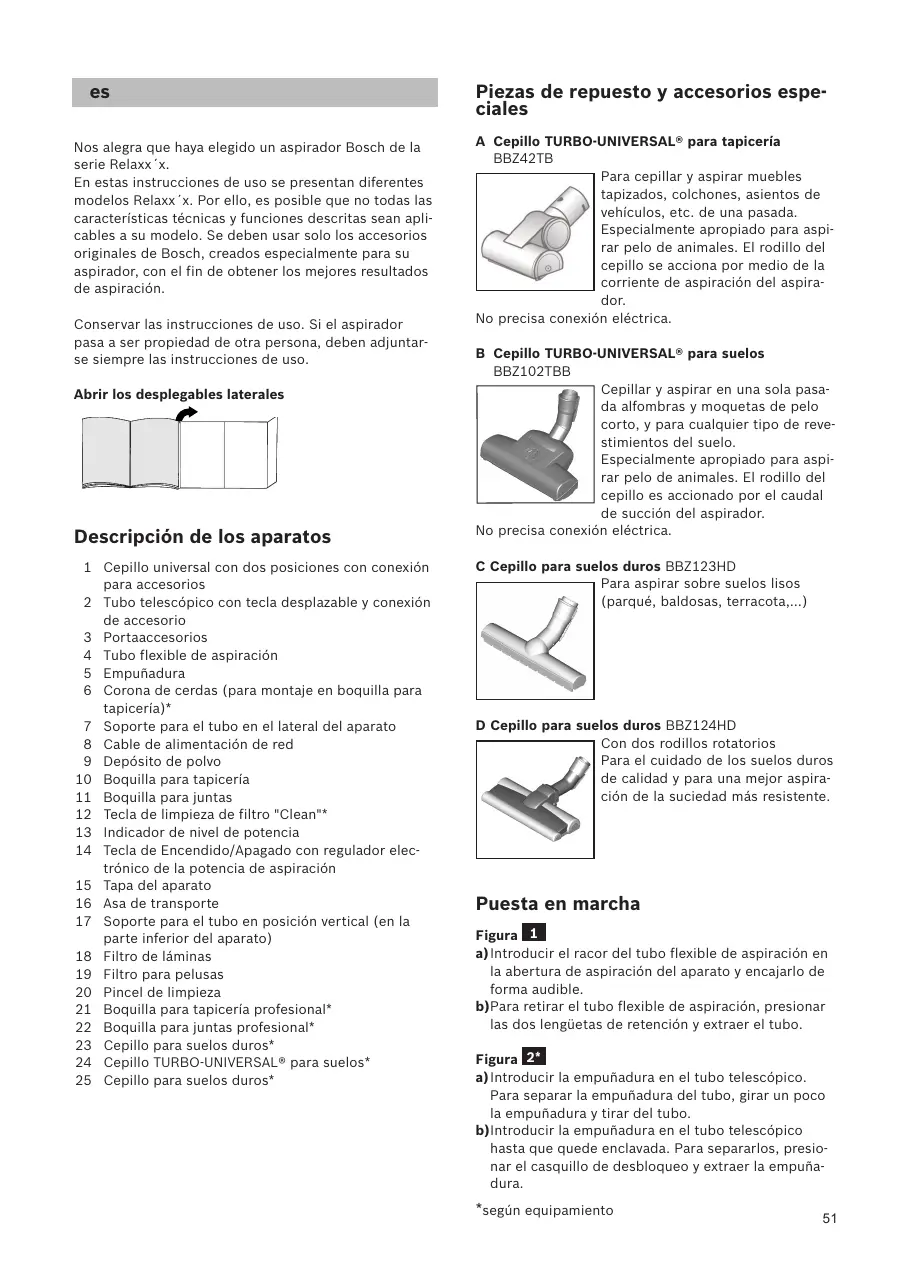

Nos alegra que haya elegido un aspirador Bosch de la serie Relaxx´x. En estas instrucciones de uso se presentan diferentes modelos Relaxx´x. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los accesorios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Conservar las instrucciones de uso. Si el aspirador pasa a ser propiedad de otra persona, deben adjuntarse siempre las instrucciones de uso. Abrir los desplegables laterales

Descripción de los aparatos

1 Cepillo universal con dos posiciones con conexión para accesorios 2 Tubo telescópico con tecla desplazable y conexión de accesorio 3 Portaaccesorios 4 Tubo flexible de aspiración 5 Empuñadura 6 Corona de cerdas (para montaje en boquilla para tapicería)* 7 Soporte para el tubo en el lateral del aparato 8 Cable de alimentación de red 9 Depósito de polvo 10 Boquilla para tapicería 11 Boquilla para juntas 12 Tecla de limpieza de filtro "Clean"* 13 Indicador de nivel de potencia 14 Tecla de Encendido/Apagado con regulador electrónico de la potencia de aspiración 15 Tapa del aparato 16 Asa de transporte 17 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 18 Filtro de láminas 19 Filtro para pelusas 20 Pincel de limpieza 21 Boquilla para tapicería profesional* 22 Boquilla para juntas profesional* 23 Cepillo para suelos duros* 24 Cepillo TURBO-UNIVERSAL® para suelos* 25 Cepillo para suelos duros*

Piezas de repuesto y accesorios especiales

A Cepillo TURBO-UNIVERSAL® para tapicería BBZ42TB Para cepillar y aspirar muebles tapizados, colchones, asientos de vehículos, etc. de una pasada. Especialmente apropiado para aspirar pelo de animales. El rodillo del cepillo se acciona por medio de la corriente de aspiración del aspirador. No precisa conexión eléctrica. B Cepillo TURBO-UNIVERSAL® para suelos BBZ102TBB Cepillar y aspirar en una sola pasada alfombras y moquetas de pelo corto, y para cualquier tipo de revestimientos del suelo. Especialmente apropiado para aspirar pelo de animales. El rodillo del cepillo es accionado por el caudal de succión del aspirador. No precisa conexión eléctrica. C Cepillo para suelos duros BBZ123HD Para aspirar sobre suelos lisos (parqué, baldosas, terracota,...)

D Cepillo para suelos duros BBZ124HD Con dos rodillos rotatorios

Para el cuidado de los suelos duros de calidad y para una mejor aspiración de la suciedad más resistente.

Figura 1 a)Introducir el racor del tubo flexible de aspiración en la abertura de aspiración del aparato y encajarlo de forma audible. b)Para retirar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo. Figura 2* a)Introducir la empuñadura en el tubo telescópico. Para separar la empuñadura del tubo, girar un poco la empuñadura y tirar del tubo. b)Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Para separarlos, presionar el casquillo de desbloqueo y extraer la empuñadura.

Figura 3* a)Insertar el tubo telescópico en el racor del cepillo universal. Para separar el tubo del cepillo, girar un poco el tubo y tirar del cepillo universal. b)Introducir el tubo telescópico en el racor del cepillo universal hasta que quede enclavado. Para separarlos, presionar el casquillo de desbloqueo y extraer el tubo telescópico.

Figura 4 ● Accionando la tecla de desbloqueo del tubo en la dirección de la flecha, desbloquear el tubo telescópico y ajustar la longitud deseada. La resistencia al deslizamiento sobre alfombras se reduce al mínimo si se estira completamente el tubo telescópico. Figura 5 a)Colocar el portaaccesorios en el tubo telescópico en la posición deseada. b) Introducir en el portaaccesorios la boquilla para tapicería con corona de cerdas y boquilla para juntas desde arriba o abajo y ejerciendo un poco de presión. Figura 6 ● Tirar de la clavija de enchufe para sacar el cable de alimentación de red hasta la longitud deseada y enchufarla. Figura 7 ● Conectar/desconectar el aspirador pulsando la tecla de conexión/desconexión. Figura 8 Regular la potencia de aspiración La potencia de aspiración deseada puede ajustarse progresivamente girando el mando regulador. Gama baja de potencia => Para aspirar materiales delicados, p. ej., tapicerías, cortinas, etc. Gama media de potencia => Para la limpieza diaria en caso de poca suciedad. Gama alta de potencia => Para limpiar revestimientos robustos, suelos resistentes y cuando hay mucha suciedad.

Atención ! Los cepillos universales están sometidos a un gran desgaste, independientemente del estado del suelo duro (p. ej. suelos rugosos, baldosas rústicas, etc.). Por esta razón es aconsejable comprobar con cierta frecuencia la base de la boquilla. La base de la boquilla que presente desgaste o bordes afilados puede causar daños en suelos duros delicados, como parquet o linóleo. El fabricante no se responsabilizará de los daños ocasionados por las boquillas desgastadas. 52

Ajustar el cepillo universal con dos posiciones: Alfombras y moquetas => Suelos duros/parqué

Si se aspiran partículas de gran tamaño, aspirarlas de una en una y con cuidado para no obstruir el canal de aspiración del cepillo universal.

En caso necesario, retirar la boquilla para poder aspirar mejor las partículas de suciedad. Figura 10* Aspirar con los accesorios adicionales Acoplar las boquillas al tubo de aspiración o a la empuñadura según las necesidades: a)Boquilla para juntas para aspirar en juntas, esquinas, etc. b)Boquilla para tapicería para aspirar en muebles tapizados, cortinas, etc. c) Boquilla para tapicería con corona de cerdas integrada para aspirar marcos de ventanas, armarios, perfiles, etc. Guardar la boquilla para juntas y la boquilla para tapicería en el portaaccesorios después de utilizarlas. d)Boquilla para juntas profesional Boquilla para juntas extralarga para limpiar juntas, esquinas y huecos muy pequeños, p. ej., en el coche, etc. e)Boquilla para tapicería profesional Para limpiar a fondo y fácilmente muebles tapizados, cortinas, etc. Para limpiar la boquilla profesional, simplemente aspirarla con la empuñadura. f) Cepillo para suelos duros para aspirar en revestimientos de suelos duros (baldosas, parqué, etc.) Figura 11* Limpieza del cepillo para suelos duros a)Para limpiar la boquilla, aspirar desde abajo. b)Cortar los hilos y pelos enredados con unas tijeras y aspirarlos. Figura 12 Al hacer una pausa, se podrá utilizar el soporte para el tubo dispuesto en un lateral del aparato. ● Después de apagar el aparato, introducir el gancho del cepillo universal en el soporte para el tubo. Figura 13 Para aspirar escaleras, colocar el aparato en el suelo, a la altura del primer peldaño. No obstante, si el cepillo no llega al final de la escalera, puede moverse el aparato con el asa de transporte.

Figura 14 ● Desconectar el aparato. ● Extraer el enchufe de la red. ● Tirar ligeramente del cable de alimentación de red y soltarlo. (el cable se enrolla automáticamente).

● Desbloquear y encajar el tubo telescópico presionando la tecla de desbloqueo del tubo en la dirección de la flecha.

Esta función controla de forma permanente el nivel de rendimiento del mismo. El indicador luminoso indica si debe limpiarse el filtro de láminas para que el aparato vuelva a funcionar a pleno rendimiento.

Para guardar el aparato se puede utilizar el soporte para el tubo situado en la parte inferior del aparato. a)Sujetar derecho el aparato por la empuñadura. b)Introducir el gancho de sujeción del cepillo universal en el soporte para el tubo en posición vertical.

Aspirador con función "RotationClean"

Vaciar el depósito de polvo

Figura 17 Para obtener los mejores resultados de aspiración, vaciar el depósito de polvo después de cada proceso de aspiración o, como muy tarde, cuando el polvo o la suciedad sean visibles en el filtro para pelusas o cuando el polvo haya alcanzado la marca en algún punto del depósito. Al vaciar el depósito de polvo, controlar siempre el grado de suciedad del filtro para pelusas y, en caso necesario, limpiarlo según el procedimiento indicado en "Limpieza del filtro para pelusas". Figura 26 Figura 18 a)Abrir la tapa del aparato tirando de la pestaña de cierre. b)Extraer el depósito de polvo del aparato con ayuda de la empuñadura. Figura 19 a)Desbloquear la unidad filtrante del depósito de polvo accionando la tecla de desenclavamiento. b)Retirar la unidad filtrante del depósito de polvo y vaciar el depósito de polvo. 20 Figura a)Introducir la unidad filtrante en el depósito de polvo vigilando que encaje correctamente. La flecha de la tapa del filtro debe apuntar en dirección a la pestaña de cierre. b)Presionar la tapa del depósito hasta que encaje de forma audible. c) Comprobar que el depósito de polvo esté correctamente encajado en el aparato. Cerrar la tapa del aparato hasta que la pestaña de cierre encaje de nuevo.

Si al cerrar la tapa se nota cierta resistencia, comprobar que el filtro está completo y que tanto éste como el depósito de polvo están bien encajados.

Cuidados y limpieza del filtro

Limpiar el filtro de láminas Su aparato dispone de la función "Sensor Control". Figura 21* + Figura 23* .

El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enciende una luz roja, deberá limpiarse el filtro de láminas. El aparato se ajusta automáticamente al nivel mínimo de potencia. Figura 22* ● Apagar el aparato para limpiar el filtro de láminas. Atención: el filtro solo puede limpiarse con el aparato desconectado. ● Abrir la tapa del aparato tirando de la pestaña de cierre. ● Para limpiar el filtro de láminas, girar el botón 180º al menos 3 veces.

Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Recomendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. En cualquier caso, deberá limpiarse a más tardar cuando se ilumine el indicador

"Sensor Control". Si a pesar de haberse limpiado el filtro de láminas, el indicador parpadea tres veces seguidas en intervalos cortos, el motivo será probablemente que el filtro para pelusas está sucio o que hay alguna obstrucción. En ese caso, el aparato se ajusta automáticamente al nivel mínimo de potencia y el indicador muestra una luz roja permanente. ● Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedimiento indicado en "Limpieza del filtro para pelusas". Figura 26

Aspirador con función "SelfClean"

Figura 23* El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enciende una luz roja, el aparato se desconectará automáticamente. Se activará la limpieza del filtro, ejecutada por el motor de limpieza integrado. El hecho de que el aparato deba limpiarse tres veces consecutivas en muy poco tiempo indica probablemente que el filtro para pelusas está sucio o presenta alguna obstrucción. En ese caso, el aparato se ajusta automáticamente al nivel mínimo de potencia y el indicador emite una luz roja. ● Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedimiento indicado en "Limpieza del filtro para pelusas". Figura 26

En caso necesario, también puede activarse a mano la limpieza del filtro presionando la tecla "Clean" con el aparato conectado. Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Recomendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. Figura 25 Si el filtro de láminas está muy sucio, también puede lavarse. a)Girar la parte inferior de la unidad filtrante en sentido antihorario hasta el tope. Extraer el filtro de láminas de la unidad filtrante. b)Lavar el filtro de láminas con agua. c) Cuando se haya secado por completo, colocar el filtro de láminas en la unidad filtrante y cerrar la parte inferior girándola en sentido horario. Por regla general, y cuando al aparato se le da un uso doméstico de acuerdo con las especificaciones, no se debe retirar el filtro de láminas y limpiarlo de forma manual, con el fin de conservar el rendimiento óptimo del aspirador. Atención: ¡no cepillar el filtro de láminas!

● Para una limpieza en seco normal, golpear el filtro por el borde de la tapa.

● Para una limpieza a fondo, lavar el filtro con agua por la parte exterior y dejarlo secar completamente antes de colocarlo de nuevo en el aspirador. Limpieza del filtro para pelusas Limpiar el filtro para pelusas de forma periódica para garantizar el funcionamiento óptimo del aspirador. Figura 26 ● Abrir la tapa del aparato y extraer el depósito de polvo del aparato. Figura 18 a)Retirar la unidad filtrante del depósito de polvo. b)Limpiar el filtro para pelusas. Por lo general, basta con sacudir ligeramente la carcasa del filtro al vaciar el depósito de polvo para que se desprendan las partículas de suciedad. Si eso no es suficiente, utilizar el pincel incluido en el volumen de suministro o un paño seco para retirar las partículas de suciedad adheridas a la superficie. En caso de querer lavar el filtro para pelusas, extraer primero el filtro de láminas de la unidad filtrante. Esperar a que el filtro para pelusas se haya secado por completo para colocar de nuevo el filtro de láminas en la unidad filtrante.

Limpiar el filtro protector del motor

El filtro protector del motor debe limpiarse regularmente sacudiéndose o enjuagándose. Figura 27 a)Abrir la tapa del aparato y extraer el filtro protector del motor. b)Limpiar el filtro protector del motor sacudiéndolo. Lavar el filtro protector en caso de que esté muy sucio. A continuación, dejar secar completamente el filtro. c) Tras la limpieza, introducir el filtro protector del motor en el aparato y cerrar la tapa. Limpiar el filtro de salida El filtro de salida está diseñado de tal forma, que no debe cambiarse ni lavarse nunca cuando se aspira polvo doméstico de acuerdo con las especificaciones. Para que el aspirador funcione a pleno rendimiento, el filtro de salida se debe lavar aprox. cada 1 año. La eficacia del filtro perdura siempre, independientemente de que la superficie pueda haber perdido color. Limpiar el filtro HEPA Figura 28* ● Abrir la tapa del aparato y extraer el depósito de polvo. Figura 18 a)Abrir la tapa lateral presionando la pestaña de cierre. b)Desbloquear la unidad filtrante con filtro HEPA tirando de las dos pestañas de cierre y extraerla del aparato. c) Sacudir la unidad filtrante y lavarla con agua corriente. d)Cuando la unidad filtrante esté completamente seca, colocarla de nuevo en el aparato y encajar las pestañas de cierre de forma audible. e)Desplazar la tapa lateral hasta que la pestaña de cierre encaje de forma audible. f) Colocar el depósito de polvo en el aparato y cerrar la tapa. Limpieza del microfiltro Figura 29* ● Abrir la tapa del aparato y extraer el depósito de polvo. Figura 18 a)Abrir la tapa lateral presionando la pestaña de cierre. b)Desbloquear la unidad filtrante con espuma filtrante y microfiltro tirando de las dos pestañas de cierre y extraerla del aparato. c) Extraer la espuma filtrante y el microfiltro del filtro protector del motor. d)Lavar con agua corriente la espuma filtrante y el microfiltro. e)Volver a colocar en el filtro protector la espuma filtrante y el microfiltro una vez que se hayan secado por completo f) Colocar la unidad filtrante en el aparato y encajar las pestañas de cierre de forma audible.

g)Desplazar la tapa lateral hasta que la pestaña de cierre encaje de forma audible. h)Colocar el depósito de polvo en el aparato y cerrar la tapa.

Consejos de limpieza

La limpieza del aspirador sólo se realizará con el aparato apagado y la clavija de conexión a la red desenchufada. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza para plásticos convencional. no utilizar productos abrasivos, limpiacri! Atención: stales ni productos de limpieza de uso general. No introducir nunca el aspirador dentro del agua. Quedan reservadas las modificaciones técnicas.

BSH Electrodomésticos

En caso de avería llámenos al España S.A. numero abajo indicado, le recoPolígono Calle gemos el Malpica, aparato en su D domicilio. Parcela 96 A comprar los acceTambién puede 50016 yZaragoza sorios productos de manteniTel.: 902 miento de351 su 352 aspirador. Fax: 902 976 28 57888 425 Tel.: 38 mailto:CAU-Bosch@bshg.com BSH Electrodomésticos España www.bosch-home.es S. A. Servicio BSH al Cliente Polígono Malpica, Calle D, FI Suomi, Parcela 96 A Finland BSH Kodinkoneet 50016 Zaragoza Oy Itälahdenkatu 18 A, PL 123 mailto:CAU-Bosch@bshg.com 00201 Helsinki www.bosch-ed.com Tel.: 0207 510 700 FI Suomi, Finland Fax: 0207 510 780 BSH Kodinkoneet Oy mailto:Bosch-Service-FI@ Itälahdenkatu 18 A, PL 123 bshg.com 00201 Helsinki www.bosch-home.fi Lankapuhelimesta 8,28 snt/puhelu Tel.: 0207 510 700 + 7 snt/min 23%) Fax: 0207(alv 510 780 Matkapuhelimesta 8,28 snt/puhelu mailto:Bosch-Service-FI@ + 17 snt/min (alv 23%) bshg.com www.bosch-home.fi

"Este aparato tiene la marca de conformidad con la directiva europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos RAEE (waste electrical and electronic equipment – WEEE).. La directiva establece el marco para la recogida y reutilización de aparatos usados válido en toda la UE."

ES Condiciones de garantia

A este aparato son aplicables las condiciones de garantia acordadas por la representación de nuestra firma en el pais de compra. Para más detalles sirvanse dirgir al correspondiente establecimiento del ramo en que se ha comprado el aparato. En caso de hacer uso de la garantia es necesario presentar el correspondiente comprobante de compra.
