GEBRUIKSAANWIJZING BGS52200 BOSCH

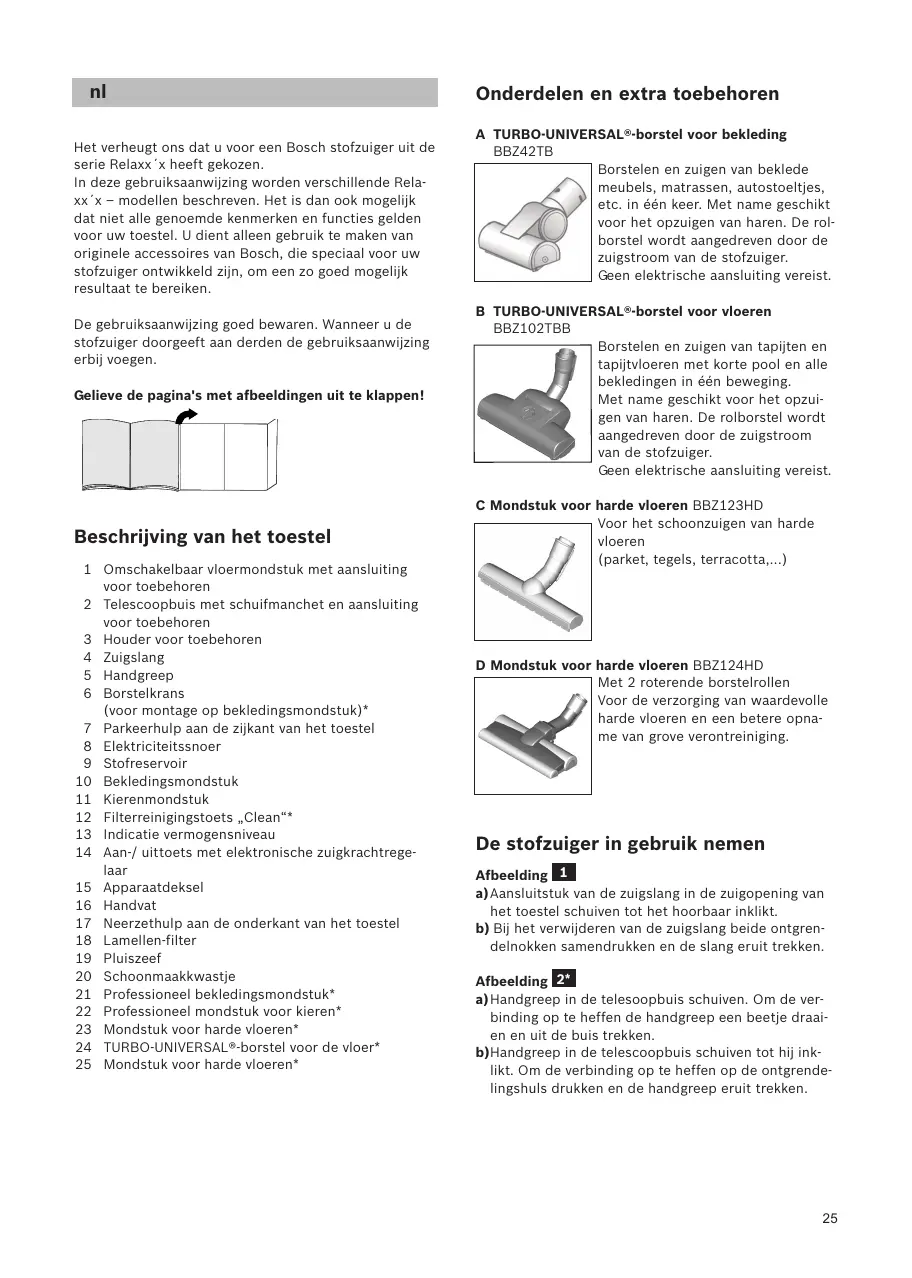

nl Het verheugt ons dat u voor een Bosch stofzuiger uit de serie Relaxx´x heeft gekozen. In deze gebruiksaanwijzing worden verschillende Relaxx´x – modellen beschreven. Het is dan ook mogelijk dat niet alle genoemde kenmerken en functies gelden voor uw toestel. U dient alleen gebruik te maken van originele accessoires van Bosch, die speciaal voor uw stofzuiger ontwikkeld zijn, om een zo goed mogelijk resultaat te bereiken.

Onderdelen en extra toebehoren A TURBO-UNIVERSAL®-borstel voor bekleding BBZ42TB Borstelen en zuigen van beklede meubels, matrassen, autostoeltjes, etc. in één keer. Met name geschikt voor het opzuigen van haren. De rolborstel wordt aangedreven door de zuigstroom van de stofzuiger. Geen elektrische aansluiting vereist.

Gelieve de pagina's met afbeeldingen uit te klappen!

B TURBO-UNIVERSAL®-borstel voor vloeren BBZ102TBB Borstelen en zuigen van tapijten en tapijtvloeren met korte pool en alle bekledingen in één beweging. Met name geschikt voor het opzuigen van haren. De rolborstel wordt aangedreven door de zuigstroom van de stofzuiger. Geen elektrische aansluiting vereist.

Beschrijving van het toestel

C Mondstuk voor harde vloeren BBZ123HD Voor het schoonzuigen van harde vloeren (parket, tegels, terracotta,...)

De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen.

1 Omschakelbaar vloermondstuk met aansluiting voor toebehoren 2 Telescoopbuis met schuifmanchet en aansluiting voor toebehoren 3 Houder voor toebehoren 4 Zuigslang 5 Handgreep 6 Borstelkrans (voor montage op bekledingsmondstuk)* 7 Parkeerhulp aan de zijkant van het toestel 8 Elektriciteitssnoer 9 Stofreservoir 10 Bekledingsmondstuk 11 Kierenmondstuk 12 Filterreinigingstoets „Clean“* 13 Indicatie vermogensniveau 14 Aan-/ uittoets met elektronische zuigkrachtregelaar 15 Apparaatdeksel 16 Handvat 17 Neerzethulp aan de onderkant van het toestel 18 Lamellen-filter 19 Pluiszeef 20 Schoonmaakkwastje 21 Professioneel bekledingsmondstuk* 22 Professioneel mondstuk voor kieren* 23 Mondstuk voor harde vloeren* 24 TURBO-UNIVERSAL®-borstel voor de vloer* 25 Mondstuk voor harde vloeren*

D Mondstuk voor harde vloeren BBZ124HD Met 2 roterende borstelrollen Voor de verzorging van waardevolle harde vloeren en een betere opname van grove verontreiniging.

De stofzuiger in gebruik nemen Afbeelding 1 a)Aansluitstuk van de zuigslang in de zuigopening van het toestel schuiven tot het hoorbaar inklikt. b) Bij het verwijderen van de zuigslang beide ontgrendelnokken samendrukken en de slang eruit trekken. Afbeelding 2* a)Handgreep in de telesoopbuis schuiven. Om de verbinding op te heffen de handgreep een beetje draaien en uit de buis trekken. b)Handgreep in de telescoopbuis schuiven tot hij inklikt. Om de verbinding op te heffen op de ontgrendelingshuls drukken en de handgreep eruit trekken.

Afbeelding 3* a)Telescoopbuis in het aansluitstuk van het vloermondstuk steken. Om de verbinding op te heffen de buis een beetje draaien en uit het vloermondstuk trekken. b)Telescoopbuis in het aansluitstuk van het vloermondstuk steken tot hij inklikt. Om de verbinding los te maken de ontgrendelingshuls indrukken en de telescoopbuis eruit trekken. Afbeelding 4 ● De telescoopbuis ontgrendelen door de schuiftoets in de richting van de pijl te schuiven en de gewenste lengte instellen. De schuifweerstand op het vloerkleed is het laagst wanneer de telescoopbuis volledig is uitgetrokken. Afbeelding 5 a)De houder voor de toebehoren in de gewenste stand op de telescoopbuis steken. b)Bekledingsmondstuk met borstelkrans en kierenmondstuk van onderen of boven met wat druk in de houder inbrengen. Afbeelding 6 ● Elektriciteitssnoer bij de stekker vastpakken, tot de gewenste lengte naar buiten trekken en de stekker in het stopcontact steken. Afbeelding 7 ● De stofzuiger door middel van de aan-/ uitknop in- en uitschakelen.

Afbeelding 8 Zuigkracht regelen Door aan de regelknop te draaien kan de gewenste zuigkracht traploos worden ingesteld. Lage stand => Voor het opzuigen van gevoelig materiaal, zoals bijv. kwetsbare bekleding, gordijnen, etc. Gemiddelde stand => voor de dagelijkse reiniging bij geringe vervuiling. Hoge stand => Voor het reinigen van zware vloerbedekking, harde vloeren en bij sterke vervuiling.

Zuigen Let op ! Vloermondstukken staan, afhankelijk van het type harde vloer (bijv. ruwe, rustieke tegels) bloot aan een bepaalde mate van slijtage. Daarom dient u regelmatig de onderkant van het mondstuk te controleren. Wanneer de onderkant van het mondstuk versleten is of scherpe randen heeft, kan dit schade veroorzaken aan kwetsbare harde vloeren, zoals parket of linoleum. De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een versleten mondstuk.

Afbeelding 9 Omschakelbaar vloermondstuk instellen: Tapijt en vaste vloerbedekking Harde vloeren / parket

Let er bij het opzuigen van grotere deeltjes op dat u deze na elkaar en voorzichtig opzuigt, zodat het zuigkanaal van het vloermondstuk niet verstopt raakt. Eventueel moet u het mondstuk optillen om de vuildeeltjes beter op te kunnen zuigen. Afbeelding 10* Zuigen met extra toebehoren Mondstukken naar behoefte op de handgreep of de zuigbuis steken: a)Mondstuk voor kieren voor het schoonzuigen van kieren en hoeken, etc. b)Bekledingsmondstuk voor het afzuigen van gestoffeerde meubelen, gordijnen etc. c) Bekledingsmondstuk met borstelkrans voor het schoonzuigen van ramen, kasten, profielen, etc. Het kieren- en bekledingsmondstuk na gebruik weer in de houder voor toebehoren plaatsen. d)Professioneel kierenmondstuk Extralange kierenmondstukken voor het reinigen van kieren, hoeken en kleine tussenruimtes, bijv. in de auto, etc. e)Professioneel bekledingsmondstuk Voor het gemakkelijk en grondig reinigen van beklede meubels, gordijnen, etc. U reinigt het bekledingsmondstuk door het eenvoudig met de handgreep schoon te zuigen. f) Mondstuk voor harde vloeren voor het afzuigen van harde vloerbedekking (tegels, parket etc.) Afbeelding 11* Reiniging van het mondstuk voor harde vloeren a)Om het mondstuk te reinigen zuigt u het van onderaf schoon. b)Opgewikkelde draden en haren met een schaar doorknippen. Afbeelding 12 Bij korte zuigpauzes kunt u de parkeerhulp aan de zijkant van het toestel gebruiken. ● Nadat het toestel uitgeschakeld is, de haak van het vloermondstuk in de parkeerhulp schuiven. Afbeelding 13 Bij het zuigen op trappen moet het toestel onderaan de trap staan. Indien dit niet voldoende is, kan het toestel ook aan de handgreep worden getransporteerd.

Na het werk 14 Afbeelding ● Toestel uitschakelen. ● De stekker uit het stopcontact halen. ● Kort aan het elektriciteitssnoer trekken en loslaten. (Het snoer wordt automatisch opgerold).

Afbeelding 15 ● De telescoopbuis ontgrendelen en ineenschuiven door de schuiftoets in de richting van de pijl te schuiven. Afbeelding 16 Om de stofzuiger uit te zetten kunt u de uitschakelhulp aan de onderkant van het toestel gebruiken. a)Het toestel met behulp van de handgreep rechtop zetten. b)De haak van het vloermondstuk in de neerzethulp schuiven. Het stofreservoir legen Afbeelding 17 Voor een goed zuigresultaat dient het stofreservoir na het zuigen altijd te worden leeggemaakt, op zijn laatst echter wanneer er op de pluiszeef stof of vuil zichtbaar is of wanneer het stof op een punt in het reservoir de markering heeft bereikt. Bij het leegmaken van het stofreservoir ook altijd nagaan in hoeverre de pluiszeef verontreinigd is en deze zo nodig volgens de handleiding „Pluiszeef reinigen“ schoonmaken. Afbeelding 26 Afbeelding 18 a)Deksel van het toestel openen door aan het sluitlipje te trekken. b)Stofreservoir met behulp van de handgreep uit het toestel nemen. Afbeelding 19 a)Filtereenheid van het stofreservoir ontgrendelen met de ontgrendelingsknop. b)Filtereenheid uit het stofreservoir nemen en het stofreservoir leegmaken. Afbeelding 20 a)Filtereenheid in het stofreservoir plaatsen. Let er hierbij op dat het op de juiste wijze is ingebracht. De pijl op het filterdeksel moet in de richting van het sluitlipje wijzen. b) Druk op het deksel van het reservoir tot het hoorbaar inklikt. c) Brengt u het stofreservoir weer in, let er dan op dat het op de juiste wijze is ingebracht. Deksel van het toestel sluiten tot het sluitlipje weer inklikt.

Filteronderhoud Lamellen-filter reinigen Uw toestel is uitgerust met de zog. "Sensor Control" functie. Afbeelding 21* + Afbeelding 23* . Deze functie bewaakt permanent of uw stofzuiger zijn optimale vermogen bereikt. Het lampje geeft aan wanneer de lamellenfilter gereinigd moet worden, om weer een optimaal vermogensniveau te bereiken. Stofzuiger met „RotationClean“-functie Afbeelding 21* Het lampje brandt blauw wanneer het vermogensniveau van het toestel optimaal is. Zodra het lampje rood knippert, moet de lamellen-filter worden schoongemaakt. Het toestel wordt automatisch naar de laagste stand teruggebracht. Afbeelding 22* ● Zet het toestel uit om de lamellen-filter te reinigen. op: de filter kan alleen worden gereinigd ! Let wanneer het apparaat is uitgeschakeld. ● Apparaatdeksel openen door aan het sluitlipje te trekken. ● Om de lamellen-filter te reinigen draait u de knop minstens 3 keer 180°. U kunt de filter ook reinigen wanneer de zuigcapaciteit verminderd is maar het lampje niet brandt. Wij adviseren om de lamellen-filter altijd te reinigen alvorens het stofreservoir leeg te maken. Dit moet echter in ieder geval gebeuren wanneer de „Sensor Control“-indicatie oplicht. Knippert de indicatie na reiniging van de lamellen-filter toch 3 keer kort achter elkaar, dan ligt dit vermoedelijk aan een verontreinigde pluiszeef of een verstopping. In dit geval gaat het toestel automatisch terug naar de laagste stand en blijft het lampje rood branden. ● Schakel het toestel uit, maak het stofreservoir leeg en reinig de pluiszeef volgens de gebruiksaanwijzing „Pluiszeef reinigen“. Afbeelding 26 Stofzuiger met „SelfClean“-functie

Let op Stuit u bij het sluiten van het deksel op een weerstand, controleer de filter dan op volledigheid en ga na of filter en stofreservoir op de juiste wijze zijn ingebracht.

Afbeelding 23* Het lampje brandt blauw wanneer het vermogensniveau van het toestel optimaal is. Zodra het lampje rood knippert, schakelt het toestel automatisch uit. De filterreiniging wordt geactiveerd en door de geïntegreerde reinigingsmotor uitgevoerd.

Wanneer het toestel in korte tijd drie keer achter elkaar terugschakelt, komt dit vermoedelijk door een verontreinigde pluiszeef of een verstopping. In dit geval gaat het toestel automatisch terug naar de laagste stand en brandt het lampje rood. ● Schakel het toestel uit, maak het stofreservoir leeg en reinig de pluiszeef volgens de gebruiksaanwijzing „Pluiszeef reinigen“. Afbeelding 26 Afbeelding 24* Zo nodig kunt u het reinigingsproces ook handmatig activeren door de filterreinigingstoets „Clean“ in te drukken. U kunt de filter ook reinigen wanneer de zuigcapaciteit verminderd is maar het lampje niet brandt. Wij adviseren om de lamellen-filter altijd te reinigen alvorens het stofreservoir leeg te maken. Afbeelding 25 Bij bijzonder sterke vervuiling kan de lamellen-filter ook worden afgewassen. a)Het onderste deel van de filtereenheid tegen de klok in draaien tot de aanslag. Lamellen-filter uit de filtereenheid nemen. b)Lamellen-filter onder stromend water afwassen. c) Breng de lamellen-filter in het filtersysteem in nadat hij compleet gedroogd is, en vergrendel het onderste deel door tegen de klok in te draaien. Normaal gesproken, wanneer het toestel volgens voorschrift in het huishouden gebruikt wordt, hoeft de lamellen-filter niet te worden verwijderd en met de hand te worden gereinigd om het optimale vermogensniveau te bereiken. Let op: lamellen-filter niet borstelen!

● Voor een normale droogreiniging eenvoudig met de filter op de rand van de kap kloppen! ● Voor een grondigere reiniging de buitenkant van de filter met water afspoelen en vóór hergebruik grondig laten drogen in de stofzuiger! Pluiszeef reinigen De pluiszeef dient regelmatig te worden gereinigd, zodat de stofzuiger optimaal functioneert. Afbeelding 26 ● Apparaatdeksel openen en het stofreservoir uit het apparaat nemen. Afbeelding 18 a)Filtereenheid uit het stofreservoir nemen. b) Pluiszeef reinigen. In de regel is het voldoende wanneer de filterbehuizing bij het leegmaken van het stofreservoir licht geschud of uitgeklopt wordt, zodat mogelijke vuildeeltjes loskomen. Is dit niet voldoende, gebruik dan het meegeleverde kwastje of een droge doek om de vuildeeltjes van het oppervlak te verwijderen. Wilt u de pluiszeef afwassen neem dan eerst de lamellen-filter uit de filtereenheid. De lamellen-filter mag pas weer in de filtereenheid worden geplaatst wanneer de pluiszeef volledig droog is.

Motorbeveiligingsfilter schoonmaken Het motorbeveiligingsfilter dient regelmatig te worden schoongemaakt door het uit te kloppen of uit te wassen! Afbeelding 27 a)Toesteldeksel openen en de motorbeveiligingsfilter uitnemen. b)Motorbeveiligingsfilter reinigen door hem uit te kloppen. Bij sterke verontreiniging moet de motorbeveiligingsfilter worden uitgewassen. De filter vervolgens compleet laten drogen. c) Na het reinigen de motorbeveiligingsfilter in het toestel inbrengen en het apparaatdeksel sluiten. Uitblaasfilter reinigen De uitblaasfilter is zo gemaakt, dat hij niet vervangen hoeft te worden wanneer het toestel volgens voorschrift in het huishouden gebruikt wordt. De uitblaasfilter moet na 1 jaar uitgewassen worden, zodat het vermogensniveau van de stofzuiger optimaal blijft. De filterwerking van deze filter blijft behouden, ook al kan het filteroppervlak verkleuren. Hepa-filter reinigen Afbeelding 28* ● Apparaatdeksel openen en het stofreservoir uitnemen. Afbeelding 18 a)Zijklep met het sluitlipje openen. b)Filtereenheid met hepa-filter ontgrendelen door aan de twee sluitlipjes te trekken, en uit het toestel nemen. c) Filtereenheid uitkloppen en onder stromend water uitwassen. d)Plaats de filtereenheid pas nadat hij volledig is uitgeklopt weer terug in het toestel en laat de sluitlipjes hoorbaar inklikken. e)Zijklep sluiten tot het sluitlipje hoorbaar inklikt. f) Stofreservoir in het toestel plaatsen en het apparaatdeksel sluiten. Microfilter reinigen Afbeelding 29* ● Apparaatdeksel openen en het stofreservoir uitnemen. Afbeelding 18 a)Zijklep met het sluitlipje openen. b)Filtereenheid met filterschuim en microfilm ontgrendelen door aan de twee sluitlipjes te trekken, en uit het toestel nemen. c) Filterschuim en microfilter uit het filterraam nemen. d)Filterschuim en microfilter onder stromend water uitwassen. e)Plaats het filterschuim en de microfilter pas weer in het filterraam nadat ze compleet gedroogd zijn. f) Plaats de filtereenheid in het toestel en laat de sluitlipjes hoorbaar inklikken. e)Zijklep sluiten tot het sluitlipje hoorbaar inklikt. h)Stofreservoir in het toestel plaatsen en het apparaatdeksel sluiten.

Schoonmaakinstructies Voor het schoonmaken dient de stofzuiger altijd te worden uitgeschakeld en de stekker uit het stopcontact te worden gehaald. De stofzuiger en accessoires van kunststof kunnen met een in de handel gebruikelijk schoonmaakmiddel voor kunststof worden onderhouden. Let op: geen schurende middelen, glas- of allesreini! ger gebruiken. De stofzuiger nooit in water houden. Technische wijzigingen voorbehouden.

nl "Dit apparaat is conform de Europese richtlijn 2002/96/EG inzake gebruikte elektro en elektronicaapparatuur (waste electrical and electronic equipment WEEE) gekarakteriseerd. De richtlijn biedt het kader voor de terugname en verwerking van gebruikte apparaten geldend voor de hele EU.

NL Garantievoorwaarden Voor het aangeschafte apparaat gelden de garantievoorwaarden welke door de vertegenwoordiging van de moederorganisatie in het land van aankoop zijn uitgegeven. Eventuele bijzonderheden hiervoor zal de leverancier, waarbij het apparaat is gekocht, desgevraagd verschaffen. Om aanspraak te kunnen maken op eventuele garantie is het overleggen van de aankoopbon met koopen/of leverdatum vereist.
