РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BGS52200 BOSCH

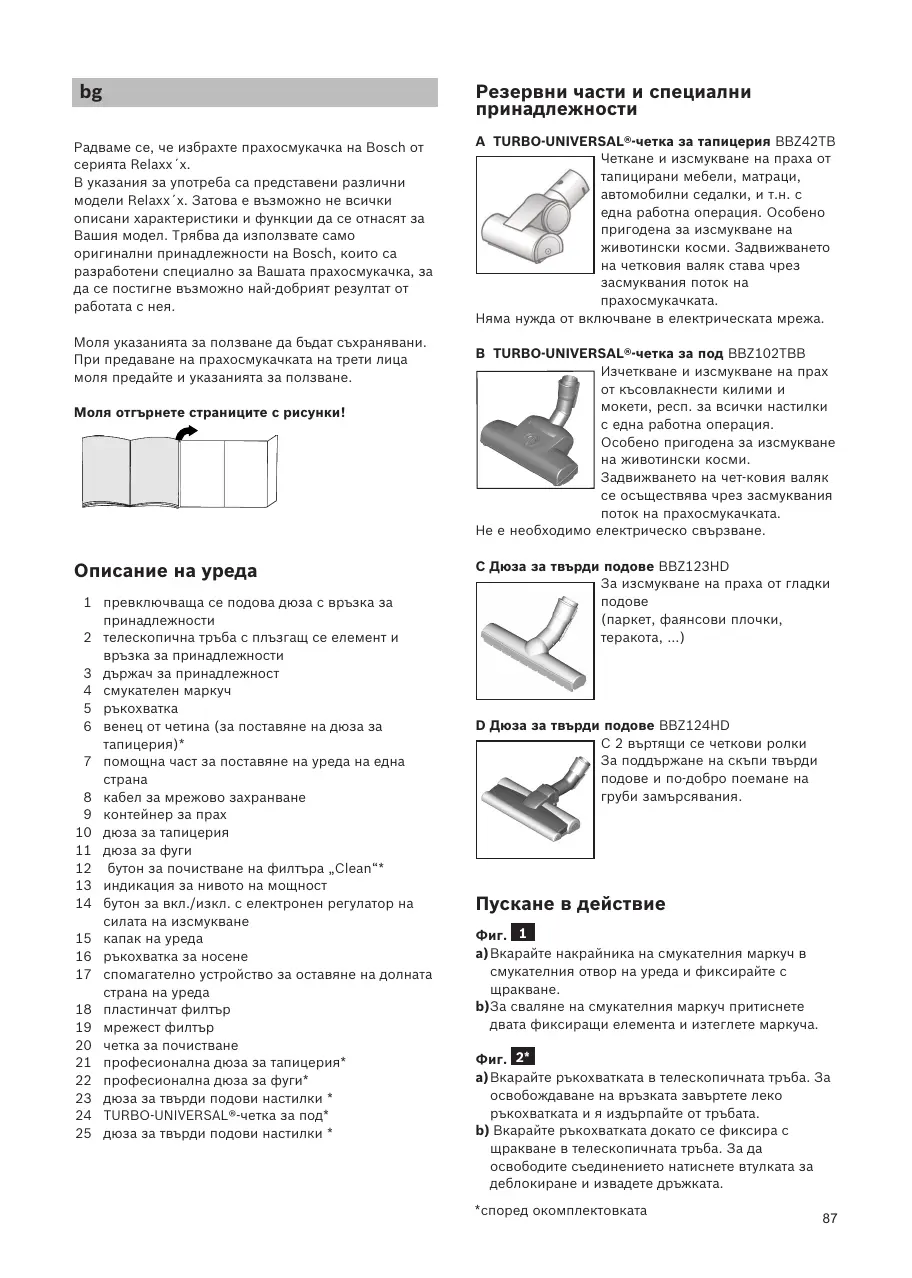

Радваме се, че избрахте прахосмукачка на Bosch от серията Relaxx´x. В указания за употреба са представени различни модели Relaxx´x. Затова е възможно не всички описани характеристики и функции да се отнасят за Вашия модел. Трябва да използвате само оригинални принадлежности на Bosch, които са разработени специално за Вашата прахосмукачка, за да се постигне възможно най-добрият резултат от работата с нея. Моля указанията за ползване да бъдат съхранявани. При предаване на прахосмукачката на трети лица моля предайте и указанията за ползване. Моля отгърнете страниците с рисунки! Описание на уреда 1 превключваща се подова дюза с връзка за принадлежности 2 телескопична тръба с плъзгащ се елемент и връзка за принадлежности 3 държач за принадлежност 4 смукателен маркуч 5 ръкохватка 6 венец от четина (за поставяне на дюза за тапицерия)* 7 помощна част за поставяне на уреда на една 8 кабел за мрежово захранване 9 контейнер за прах 10 дюза за тапицерия 11 дюза за фуги 12 бутон за почистване на филтъра „Clean“* 13 индикация за нивото на мощност 14 бутон за вкл./изкл. с електронен регулатор на силата на изсмукване 15 капак на уреда 16 ръкохватка за носене 17 спомагателно устройство за оставяне на долната страна на уреда 18 пластинчат филтър 19 мрежест филтър 20 четка за почистване 21 професионална дюза за тапицерия* 22 професионална дюза за фуги* 23 дюза за твърди подови настилки * 24 TURBO-UNIVERSAL®-четка за под* 25 дюза за твърди подови настилки * Резервни части и специални принадлежности A TURBO-UNIVERSAL®-четка за тапицерия BBZ42TB Четкане и изсмукване на праха от тапицирани мебели, матраци, автомобилни седалки, и т.н. с една работна операция. Особено пригодена за изсмукване на животински косми. Задвижването на четковия валяк става чрез засмуквания поток на прахосмукачката. Няма нужда от включване в електрическата мрежа. B TURBO-UNIVERSAL®-четка за под BBZ102TBB Изчеткване и изсмукване на прах от късовлакнести килими и мокети, респ. за всички настилки с една работна операция. Особено пригодена за изсмукване на животински косми. Задвижването на чет-ковия валяк се осъществява чрез засмуквания поток на прахосмукачката. Не е необходимо електрическо свързване. C Дюза за твърди подове BBZ123HD За изсмукване на праха от гладки (паркет, фаянсови плочки, теракота, ...) D Дюза за твърди подове BBZ124HD С 2 въртящи се четкови ролки За поддържане на скъпи твърди подове и по-добро поемане на груби замърсявания. Пускане в действие Фиг. 1 a)Вкарайте накрайника на смукателния маркуч в смукателния отвор на уреда и фиксирайте с b)За сваляне на смукателния маркуч притиснете двата фиксиращи елемента и изтеглете маркуча. Фиг. 2* a)Вкарайте ръкохватката в телескопичната тръба. За освобождаване на връзката завъртете леко ръкохватката и я издърпайте от тръбата. b) Вкарайте ръкохватката докато се фиксира с щракване в телескопичната тръба. За да освободите съединението натиснете втулката за деблокиране и извадете дръжката. *според окомплектовката

Фиг. 3* a)Вкарайте телескопичната тръба в щуцера на подовата дюза. За освобождаване на връзката завъртете леко тръбата и я издърпайте от подовата b)Плъзнете телескопичната тръба докато се фиксира с щракване в щуцера на подовата дюза. За да освободите съединението натиснете втулката за деблокиране и извадете дръжката. Фиг. 4 ● Чрез задействане на плъзгащия бутон по посока на стрелката деблокирайте телескопичната тръба и регулирайте желаната дължина. Съпротивлението при плъзгане по килима е най-малко при изцяло извадена телескопична тръба. Фиг. 5 a)Поставете носача за принадлежностите в желаното положение върху телескопичната тръба. b)Поставете дюзата за тапицерия с венец от четина и дюза за фуги отгоре, респ. отдолу с леко притискане в носача за принадлежности. Фиг. 6 ● Хванете кабела за мрежово захранване за щепсела, изтеглете го до желаната дължина и включете щепсела в мрежата. Фиг. 7 ● Чрез натискане на бутона за вкл./изкл. включвате или изключвате прахосмукачката. Фиг. 8 Регулиране на силата на изсмукване Чрез завъртане на регулиращия бутон може безстепенно да се регулира желаната смукателна Нисък диапазон на мощност За почистването на прах на чувствителни материали, като напр. чувствителна тапицерия, пердета, и т.н. Среден диапазон на мощност За ежедневно почистване при неголямо замърсяване. Висок диапазон на мощност За почистване на груби подови настилки, твърди подове и силно замърсявания. Изсмукване на прах

дюзи в зависимост от състоянието на Вашия твърд под (напр. грапави, рустикални фаянсови плочки) подлежат на известно износване. Затова трябва да проверявате на редовни интервали от време плъзгащата се част на дюзата. Износени, плъзгащи се части с остри ръбове могат да причинят увреждания върху чувствителни твърди подове като паркет или линолеум. Производителят не поема отговорност за евентуални щети, които се причиняват от износена подова дюза. Фиг. 9 Регулиране на превключващата се подова дюза: килими и мокет

Когато засмуквате по-големи частици, моля обърнете внимание, че тези частици трябва да се засмукват внимателно една след друга, за да не запушите смукателния канал на подовата дюза. При необходимост би трябвало да повдигнете дюзата, за да могат по-добре да се засмучат частиците замърсявания. Фиг. 10* Изсмукване на прах с допълнителни принадлежности Поставете дюзите според нуждата върху смукателната тръба или ръкохватката: a)Дюза за фуги за изсмукване на прах от фуги и ъгли b)Дюза за тапицерия за изсмукване на прах от тапицирани мебели, завеси, и т.н. c) Дюза за тапицерия с поставен отгоре венец от четина за изсмукване на праха от прозоречни рамки, шкафове, профили, и т.н. След употреба поставете дюзата за фуги и дюзата за тапицерия отново в носача за принадлежности. d)Професионална дюза за фуги Супердълга дюза за фуги за почистване на фуги, ъгли и тесни междинни пространства, напр. в автомобил, и т.н. e)Професионална дюза за тапицерия За лесно и основно почистване на тапицирани мебели, пердета, и т.н. За почистване просто почистете с ръкохватката праха от професионалната дюза за тапицерия. f) Дюза за твърди подови настилки за изсмукване на праха от твърди подови настилки (фаянсови плочки, паркет и т.н.) Фиг. 11* Почистване на дюзата за твърди подови a)За почистване изсмучете праха от дюзата отдолу. b)Срежете и изсмучете намотани конци и косми.

*според окомплектовката Фиг. 12 При кратки паузи при прахоизсмукване можете да използвате спомагателно устройство за оставяне отстрани на уреда. ● След изключване на уреда вкарайте куката на подовата дюза в помощната част за поставяне на уреда на една страна. Фиг. 13 При изсмукване на праха от стълбище уредът трябва да е разположен долу в началото на стълбището. Ако това не стига, уредът може да се транспортира и за ръкохватката за носене. След работа Фиг. 14 ● Изключете уреда. ● Издърпайте мрежовия щепсел. ● Издърпайте за кратко и отпуснете кабела за мрежово захранване. (Кабелът се навива автоматично). Фиг. 15 ● Чрез задействане на плъзгащия бутон по посока на стрелката деблокирайте телескопичната тръба и я Фиг. 16 За оставяне на уреда може да използвате спомагателно устройство за поставяне на долната страна на уреда. a)Вдигайте уреда за ръкохватката. b)Вкарайте куката на подовата дюза в помощната част за поставяне на уреда на една страна. Изпразване на контейнера за прах Фиг. 17 За да получите добър резултат от изсмукването, контейнерът за прах трябва да се изпразни след всяко чистене, най-късно обаче тогава, когато прах и боклук се натрупат видимо върху мрежестия филтър и когато прахът е достигнал на места до височината на маркировката в контейнера. При изпразване на контейнера за прах винаги проверявайте и степента на замърсеност на мрежестия филтър и при необходимост го почистете съгласно ръководството "Почистване на мрежестия филтър". Фиг. 26 Фиг. 18 a)Отворете капака на уреда чрез изтегляне за затварящата планка. b)С помощта на ръкохватката извадете контейнера за прах от уреда. Фиг. 19 a)Деблокирайте филтриращия елемент на контейнера за прах чрез задействане на бутона за деблокиране. b)Извадете филтриращия елемент от контейнера за прах и изпразнете контейнера за прах. Фиг. 20 a)Поставете филтриращия елемент в контейнера за прах, при това внимавайте непременно за правилното му място. Стрелката върху капака на филтъра трябва да сочи в посоката на затваряща b)Моля натиснете върху капака на контейнера докато той се фиксира с щракване. c) Внимавайте при поставянето на контейнера за прах обратно в уреда за правилното му място. Затворете капака на уреда докато затварящата планка отново се фиксира.

Ако при затваряне на капака забележите съпротивление, моля проверете дали филтрите са окомплектовани и за правилните места на филтри и контейнер за прах. Грижи за филтъра Почистване на пластинчатия филтър Вашият уред е снабден с така наречената "Sensor Control" - функция. фигура 21* + фигура 23* . Тази функция перманентно контролира дали Вашата прахосмукачка е достигнала оптималното си ниво на мощност. Светлинният индикатор сигнализира дали е необходимо почистване на пластинчатия филтър, за да се постигне оптималната му филтрираща способност. Прахосмукачка с функция „RotationClean“ Фиг. 21* Индикаторът свети синьо, когато уредът работи с оптималното си ниво на мощност. Щом индикаторът започне да мига червено трябва да се почисти пластинчатият филтър. Уредът автоматично се настройва отново на най-ниската степен на мощност. Фиг. 22* ● Моля изключете уреда, за да почистите пластинчатия филтър. Внимание: Почистването на филтрите е възможно само при изключен уред. ● Отворете капака на уреда чрез изтегляне за затварящата планка. ● За изчистване на пластинчатия филтър завъртете въртока най-малко 3 пъти на 180°.

Вие можете също да извършите почистването на филтъра при намаляваща мощност на изсмукване, ако индикаторът не светва. Препоръчваме почистването на пластинчатия филтър преди всяко изпразване на контейнера за прах. То трябва да се извърши обаче най-късно при светване на индикатора „Sensor Control“. Ако въпреки почистването на пластинчатия филтър индикаторът мига 3 пъти един след друг на кратки интервали, причината затова е вероятно в замърсен мрежест филтър или запушване. В този случай уредът преминава автоматично на най-ниската степен на мощност и индикацията свети продължително червено. ● Изключете уреда, изпразнете контейнера за прах и почистете мрежестия филтър съгласно инструкциите в „Почистване на мрежестия филтър“. Фиг. 26 c) Поставете пластинчатия филтър след като изсъхне напълно във филтриращия елемент и блокирайте долната част чрез завъртане обратно на часовниковата стрелка. По правило и когато уредът се използва по предназначение в домакинството, пластинчатият филтър не трябва да се изважда и да се почиства ръчно, за да се възстанови оптималното ниво на мощност на прахосмукачката. Внимание: Пластинчатият филтър да не се четка!

● За нормално сухо почистване само почукайте с филтъра върху ръба на капачката! ● За по-основно почистване изплакнете филтъра отвън с вода и го оставете да изсъхне много добре преди използването му отново в прахосмукачката! Почистване на мрежестия филтър Мрежестият филтър трябва да се почиства през известни интервали редовно, за да може прахосмукачката да работи оптимално. Прахосмукачка с функция „SelfClean“ Фиг. 23* Индикаторът свети синьо, когато уредът работи с оптималното си ниво на мощност. Веднага щом индикаторът започне да мига червено, уредът се изключва автоматично. Почистването на филтъра се активира и се извършва чрез вградения почистващ мотор. Ако уредът трябва да се почиства 3 пъти един след друг на кратки интервали от време, причината затова вероятно е замърсен мрежест филтър или запушване. В този случай уредът преминава автоматично на най-ниската степен на мощност и индикацията свети червено. ● Изключете уреда, изпразнете контейнера за прах и почистете мрежестия филтър съгласно инструкциите в „Почистване на мрежестия филтър“. Фиг. 26 Фиг. 24* При необходимост можете чрез натискане на бутона за почистване на филтъра „Clean“ да активирате и ръчно процеса на почистване при включен уред. Вие можете също да извършите почистването на филтъра при намаляваща смукателна мощност, ако индикаторът не светва. Препоръчваме почистването на пластинчатия филтър преди всяко изпразване на контейнера за прах.

При особено силно замърсяване пластинчатият филтър може също и да се измие. Завъртете долната част на филтриращия елемент в посока обратно на часовниковата стрелка до упор. a)Извадете пластинчатия филтър от филтриращия b)Измийте пластинчатия филтър под течаща вода.

Фиг. 26 Отворете капака на уреда и извадете контейнера за прах от уреда. Фиг. 18 a)Извадете филтриращия елемент от контейнера за b) Почистете мрежестия филтър. По принцип е достатъчно, когато корпусът на филтъра при изпразване на контейнера за прах леко се разтръска или изтръска, за да се освободят евентуални частици от боклук. Ако това не е достатъчно, моля използвайте включената в окомплектовката четка, за да отстраните частиците боклук от повърхността. Ако искате да измиете мрежестия филтър, найнапред извадете пластинчатия филтър от филтриращия елемент. Пластинчатият филтър трябва да се постави отново във филтриращия елемент едва след като изсъхне много добре. Почистване на защитния филтър на двигателя Почиствайте редовно на равни интервали от време защитния филтър на двигателя посредством почукване или промиване! Фиг. 27 a)Отворете капака на уреда и извадете защитния филтър на мотора. b)Почистете защитния филтър на мотора чрез изтупване. При силно замърсяване защитният филтър на мотора трябва да се изпере. След това оставете филтъра да изсъхне напълно. c) След почистването поставете защитния филтър на мотора в уреда и затворете капака на уреда. *според окомплектовката Почистване на издухващия филтър Издухващият филтър е така конструиран, че да не трябва да се сменя, ако уредът се използва по предназначение в домакинството. За да работи прахосмукачката на оптималното й ниво на мощност, издухващият филтър трябва да се измие след 1 година. Филтриращото действие на филтъра се запазва, независимо от възможното оцветяване на повърхността на филтъра. Почистване на HEPA-филтъра Фиг. 28* ●Отворете капака на уреда и извадете контейнера за прах. Фиг. 18 a)Отворете страничния капак посредством затварящата планка. b)Деблокирайте филтриращия елемент с HEPAфилтър чрез издърпване на двете затварящи планки и го извадете от уреда. c) Изтръскайте филтриращия елемент и го измийте под течаща вода. d)Поставете филтриращия елемент отново в уреда едва след пълното му изсъхване и фиксирайте затварящите планки с прищракване. e)Затворете страничния капак докато затварящата планка се фиксира с прищракване. f) Поставете контейнера за прах в уреда и затворете капака на уреда. Указания за почистване Преди всяко почистване на прахосмукачката трябва да бъде изключена и мрежовия щекер изваден от контакта. Прахосмукачката и принадлежностите от пластмаса могат да бъдат почиствани с обичайните на пазара средства за почистване на пластмаси. Не използвайте препарати за грубо ! Внимание: абразивно почистване, за почистване на стъкло или универсални почистващи препарати. Никога не потапяйте прахосмукачката във вода. Правото за правене на технически изменения е

Почистване на микрофилтъра Фиг. 29* ● Отворете капака на уреда и извадете контейнера за прах. Фиг. 18 a)Отворете страничния капак посредством затварящата планка. b)Деблокирайте филтриращия елемент с филтър от пенообразен материал и микрофилтър чрез издърпване на двете затварящи планки и го извадете от уреда. c) Извадете филтъра от пенообразен материал и микрофилтъра от рамката на филтър. d)Изперете филтъра от пенообразен материал и микрофилтъра под течаща вода. e)Поставете филтъра от пенообразен материал и микрофилтъра едва след като напълно са изсъхнали отново в рамката на филтъра f) Поставете филтриращия елемент в уреда и фиксирайте затварящата планка с прищракване. g) Затворете страничния капак докато затварящата планка се фиксира с прищракване. h) Поставете контейнера за прах в уреда и затворете капака на уреда. *според окомплектовката

"Този уред е маркиран в съответствие с директива 2002/96/ЕО за електрически и електронни уреди (waste electrical and electronic equipment - WEEE). Директивата определя рамката за важащото в ЕС връщане и оползотворяване на стари уреди."
