MANUALE UTENTE BGS52200 BOSCH

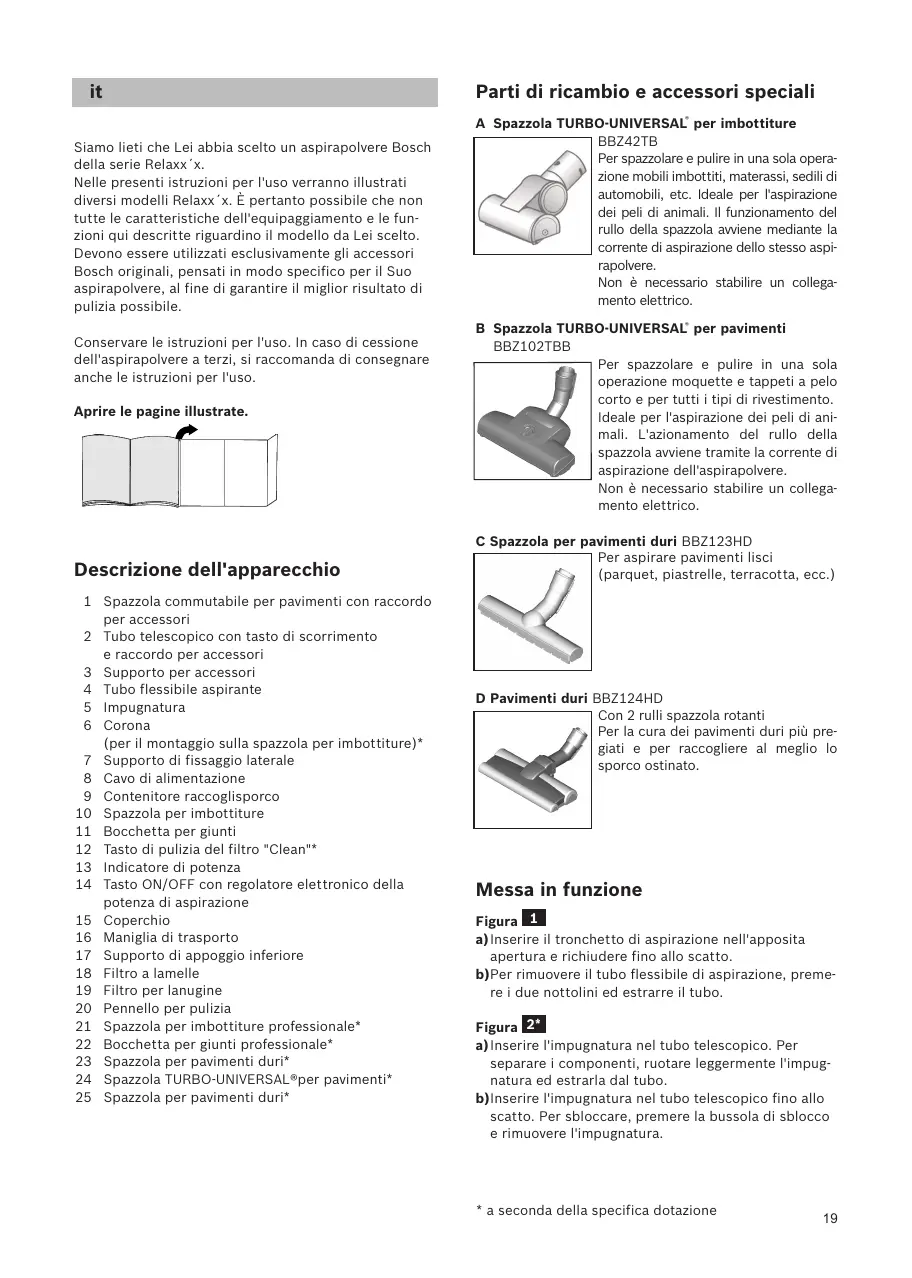

Siamo lieti che Lei abbia scelto un aspirapolvere Bosch della serie Relaxx´x. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli Relaxx´x. È pertanto possibile che non tutte le caratteristiche dell'equipaggiamento e le funzioni qui descritte riguardino il modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Aprire le pagine illustrate. Descrizione dell'apparecchio 1 Spazzola commutabile per pavimenti con raccordo per accessori 2 Tubo telescopico con tasto di scorrimento e raccordo per accessori 3 Supporto per accessori 4 Tubo flessibile aspirante 5 Impugnatura 6 Corona (per il montaggio sulla spazzola per imbottiture)* 7 Supporto di fissaggio laterale 8 Cavo di alimentazione 9 Contenitore raccoglisporco 10 Spazzola per imbottiture 11 Bocchetta per giunti 12 Tasto di pulizia del filtro "Clean"* 13 Indicatore di potenza 14 Tasto ON/OFF con regolatore elettronico della potenza di aspirazione 15 Coperchio 16 Maniglia di trasporto 17 Supporto di appoggio inferiore 18 Filtro a lamelle 19 Filtro per lanugine 20 Pennello per pulizia 21 Spazzola per imbottiture professionale* 22 Bocchetta per giunti professionale* 23 Spazzola per pavimenti duri* 24 Spazzola TURBO-UNIVERSAL®per pavimenti* 25 Spazzola per pavimenti duri* Parti di ricambio e accessori speciali A Spazzola TURBO-UNIVERSAL® per imbottiture BBZ42TB Per spazzolare e pulire in una sola operazione mobili imbottiti, materassi, sedili di automobili, etc. Ideale per l'aspirazione dei peli di animali. Il funzionamento del rullo della spazzola avviene mediante la corrente di aspirazione dello stesso aspirapolvere. Non è necessario stabilire un collegamento elettrico. B Spazzola TURBO-UNIVERSAL® per pavimenti BBZ102TBB Per spazzolare e pulire in una sola operazione moquette e tappeti a pelo corto e per tutti i tipi di rivestimento. Ideale per l'aspirazione dei peli di animali. L'azionamento del rullo della spazzola avviene tramite la corrente di aspirazione dell'aspirapolvere. Non è necessario stabilire un collegamento elettrico. C Spazzola per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) D Pavimenti duri BBZ124HD Con 2 rulli spazzola rotanti Per la cura dei pavimenti duri più pregiati e per raccogliere al meglio lo sporco ostinato. Messa in funzione Figura 1 a)Inserire il tronchetto di aspirazione nell'apposita apertura e richiudere fino allo scatto. b)Per rimuovere il tubo flessibile di aspirazione, premere i due nottolini ed estrarre il tubo. Figura 2* a)Inserire l'impugnatura nel tubo telescopico. Per separare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo. b)Inserire l'impugnatura nel tubo telescopico fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere l'impugnatura.

• a seconda della specifica dotazione

Figura 3* a)Inserire il tubo telescopico nel raccordo della spazzola per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo dalla spazzola per pavimenti. b)Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura 4 ● Azionando il tasto di scorrimento nella direzione indicata dalla freccia sbloccare il tubo telescopico e impostare la lunghezza desiderata. La resistenza allo scorrimento sul tappeto è minore se si estrae completamente il tubo telescopico. Figura 5 a)Applicare il supporto per accessori sul tubo telescopico nella posizione desiderata. b)Nel supporto per accessori inserire la spazzola per imbottiture con la corona e la bocchetta per giunti applicando un po' di pressione da sopra o da sotto. Figura 6 ● Afferrare il cavo di alimentazione a livello della spina, estrarlo fino a ottenere la lunghezza desiderata e collegare quindi la spina. Figura 7 ● Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF. Figura 8 Regolazione della forza di aspirazione Ruotando la manopola di controllo è possibile impostare la forza di aspirazione desiderata a diversi livelli. Potenza minima Per la pulizia di materiali delicati, quali imbottiture delicate, tende, ecc. Potenza media per la pulizia quotidiana in condizioni di sporco limitato. Potenza massima Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di forte sporco. Aspirazione ! LeAttenzione spazzole per pavimenti sono soggette a forte usura in base alle caratteristiche del pavimento duro (come piastrelle grezze, in cotto). È quindi importante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non è responsabile di eventuali danni causati da spazzole usurate.

Figura 9 Regolazione della spazzola per pavimenti commutabile: Tappeti e moquette Pavimenti duri/parquet

Quando vengono aspirate particelle più grosse, assicurarsi che esse siano aspirate in successione e con cura per evitare che si occluda il canale di aspirazione della spazzola. Eventualmente sollevare la bocchetta per poter aspirare meglio lo sporco. Figura 10* Aspirazione con accessori aggiuntivi Applicare le spazzole al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze: a)la bocchetta per fessure permette di aspirare fessure, angoli, ecc. b)Spazzola per imbottiture per aspirare imbottiture di mobili, tende, ecc. c) Bocchetta per imbottiture con corona per pulire infissi, mobili, profili, ecc. Dopo l'uso riporre nuovamente la bocchetta per giunti e la spazzola per imbottiture nel supporto per accessori. d)Bocchetta per giunti professionale La bocchetta per giunti extra lunga è ideale per la pulizia di giunti, angoli e spazi stretti, per esempio sull'auto, ecc. e)Spazzola per imbottiture professionale Per pulire a fondo e con facilità mobili imbottiti, tende, ecc. Per pulire la bocchetta per imbottiture professionale è sufficiente aspirarla con l'impugnatura. f) Spazzola per pavimenti duri per la pulizia di pavimenti duri (piastrelle, parquet, ecc.) Figura 11* Pulizia della spazzola per pavimenti duri a)Aspirare la parte inferiore della spazzola per pulirla. b)Tagliare con le forbici i fili e i capelli rimasti attorcigliati e poi aspirare. Figura 12 Per brevi pause di inutilizzo, è possibile utilizzare il supporto riponifacile sul lato dell'apparecchio. ● Dopo aver disattivato l'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposito supporto di fissaggio. Figura 13 Per la pulizia delle scale l'apparecchio deve essere posizionato in basso all'inizio della scala. Se cio non dovesse bastare, l'apparecchio puo essere spostato afferrandolo in corrispondenza della maniglia di trasporto.

• a seconda della specifica dotazione Dopo la pulizia Figura 14 ● Disattivare l'apparecchio. ● Staccare la spina. ● Tirare brevemente il cavo di alimentazione e rilasciarlo. (In questo modo il cavo si riavvolge automaticamente). Figura 15 ● Azionando il tasto di scorrimento nella direzione indicata dalla freccia, sbloccare il tubo telescopico e congiungere. Figura 16 Se si desidera riporre l'apparecchio, è possibile utilizzare il supporto riponifacile posto sul lato inferiore dell'apparecchio. a)Raddrizzare l'apparecchio afferrandolo per l'impugnatura. b)Inserire il gancio della spazzola per pavimenti nel supporto di appoggio. Svuotamento del contenitore raccoglisporco Figura 17 Per ottenere buoni risultati, si consiglia di svuotare il contenitore raccoglisporco dopo ogni utilizzo o, al più tardi, quando la polvere o lo sporco si sono depositati sul filtro per lanugine o ancora quando la polvere ha raggiunto il livello indicato dall'apposito segno nel contenitore raccoglisporco. Svuotando il contenitore raccoglisporco controllare anche sempre il grado di sporco del filtro per lanugine e se necessario pulirlo seguendo le istruzioni "Pulizia del filtro per lanugine". Figura 26 Figura 18 a)Aprire il coperchio dell'apparecchio tirando la linguetta di chiusura. b)Estrarre dall'apparecchio il contenitore raccoglisporco servendosi dell'impugnatura. Figura 19 a)Sbloccare l'unità filtro del contenitore raccoglisporco premendo il tasto di sblocco. b)Estrarre l'unità filtro dal contenitore raccoglisporco e svuotarlo. Figura a)Montare l'unità filtro nel contenitore raccoglisporco accertandosi che venga inserita correttamente. La freccia sul coperchio del filtro deve essere nel senso della linguetta di chiusura b)Spingere il coperchio del contenitore fino allo scatto. c) Nel rimontare il contenitore raccoglisporco nell'apparecchio accertarsi che venga inserito correttamente. Chiudere il coperchio dell'apparecchio fino allo scatto della linguetta di chiusura. ! Attenzione Se si nota una resistenza nel chiudere il coperchio, controllare l'integrità del filtro e il corretto alloggiamento dello stesso e del contenitore raccoglisporco. Manutenzione del filtro Pulizia del filtro a lamelle L'apparecchio è dotato della funzione "Sensor Control". Figura 21* + Figura 23* . Questa funzione controlla costantemente se l'aspirapolvere raggiunge il livello di potenza ottimale. L'indicatore segnala se è necessario pulire il filtro a lamelle per ottenere di nuovo il suo livello di prestazione ottimale. Aspirapolvere con funzione "RotationClean“ Figura 21* L'indicatore è blu quando l'apparecchio lavora a livello di prestazione ottimale. Se l'indicatore lampeggia rosso, il filtro a lamelle deve essere pulito. L'apparecchio viene regolato automaticamente sul livello di potenza minimo. Figura 22* ● Spegnere l'apparecchio prima di procedere alla pulizia del filtro a lamelle. Attenzione: è possibile pulire il filtro solo ad apparecchio spento. ● Aprire il coperchio dell'apparecchio tirando la linguetta di chiusura. ● Per pulire il filtro a lamelle ruotare almeno tre volte la manopola di 180°.

È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso. Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco. Va effettuata comunque al più tardi quando si accende l'indicatore "Sensor Control“. Se, nonostante la pulizia del filtro a lamelle, l'indicatore dovesse ancora lampeggiare 3 volte di seguito a brevi intervalli, si tratta probabilmente del filtro per lanugine sporco o di un'occlusione. In questo caso l'apparecchio viene impostato automaticamente sul livello di prestazione più basso e l'indicatore si accende a luce fissa rossa. ● Spegnere l'apparecchio, svuotare il contenitore raccoglisporco e pulire il filtro per lanugine procedendo come descritto nelle istruzioni "Pulizia del filtro per lanugine". Figura 26

• a seconda della specifica dotazione

Aspirapolvere con funzione "SelfClean" Figura 23* L'indicatore è blu quando l'apparecchio lavora a livello di prestazione ottimale. Non appena l'indicatore diventa rosso, l'apparecchio si spegne automaticamente. La pulizia del filtro viene attivata ed eseguita dal motore per la pulizia integrato. Nel caso in cui si dovesse pulire l'apparecchio per tre volte a brevi intervalli di tempo, la causa è da ricercarsi nel filtro per lanugine sporco o in un'occlusione. In questo caso l'apparecchio viene impostato automaticamente sul livello di potenza più basso e l'indicatore diventa rosso. ● Spegnere l'apparecchio, svuotare il contenitore raccoglisporco e pulire il filtro per lanugine procedendo come descritto nelle istruzioni "Pulizia del filtro per lanugine". Figura 26 Figura 24* Se necessario è anche possibile attivare manualmente il processo di pulizia premendo il tasto di pulizia del filtro "Clean" ad apparecchio acceso. È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso. Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco. Figura 25 In caso di sporco resistente, è possibile procedere al lavaggio del filtro a lamelle. a)Ruotare in senso antiorario la parte inferiore dell'unità filtro fino all'arresto. Estrarre il filtro a lamelle dall'unità filtro. b)Lavare il filtro sotto l'acqua corrente. c) Quando si sarà completamente asciugato, inserire il filtro a lamelle nell'unità filtro e bloccare la parte inferiore ruotando in senso orario. Di norma, se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche, non e necessario estrarre e pulire manualmente il filtro a lamelle per ottenere il livello di prestazione ottimale dell'aspirapolvere. Attenzione: non spazzolareil filtro a lamelle! Figura 26 ● Aprire il coperchio dell'apparecchio ed estrarre il contenitore raccoglisporco. Figura 18 a)Estrarre l'unità filtro dal contenitore raccoglisporco. b)Pulire il filtro per lanugine. Di norma è sufficiente, quando si svuota il contenitore raccoglisporco, scuotere leggermente la scatola del filtro oppure dare lievi colpi in modo da fare fuoriuscire le particelle di sporco. Se ciò non dovesse essere sufficiente, utilizzare il pennello in dotazione oppure un panno asciutto per rimuovere le particelle di sporco dalla superficie. Se si vuole lavare il filtro per lanugine, estrarre prima il filtro a lamelle dall'unità filtro. Il filtro a lamelle deve essere nuovamente inserito nell'unità filtro solo dopo che il filtro a per lanugine si è completamente asciugato. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura 27 a)Aprire il coperchio dell'apparecchio ed estrarre il filtro di protezione del motore. b)Pulire il filtro di protezione del motore battendolo leggermente. In caso di forte sporco, è necessario lavare il filtro di protezione del motore. Quindi lasciarlo asciugare completamente. c) In seguito alla pulizia, inserire il filtro di protezione del motore nell'apparecchio e chiudere il coperchio. Pulizia del filtro igienico Se l'apparecchio viene utilizzato in modo conforme per le pulizie domestiche non è necessario sostituire il filtro igienico. Affinché l'aspirapolvere lavori al livello di prestazione ottimale il filtro igienico deve essere lavato dopo 1 anno. L'efficacia del filtro rimane invariata anche in presenza di eventuali alterazioni cromatiche della superficie del filtro stesso.

● Per una normale pulizia a secco battere semplicemente con il filtro sul bordo del coperchio! ● Per una pulizia più approfondita sciacquarlo dall'esterno con acqua e lasciarlo asciugare completamente prima di reinserirlo nell'aspirapolvere! Pulizia del filtro sfilacci Sarebbe opportuno pulire il filtro sfilacci a intervalli di tempo regolari, in modo da garantire la prestazione ottimale dell'aspirapolvere.

• a seconda della specifica dotazione Pulizia del filtro Hepa 28* Figura ● Aprire il coperchio dell'apparecchio ed estrarre il contenitore raccoglisporco. Figura 18 a)Aprire lo sportello laterale servendosi della linguetta di chiusura. b)Sbloccare l'unità filtro contenente il filtro Hepa tirando le due linguette di chiusura ed estrarla dall'apparecchio. c) Battere l'unità filtro e sciacquarla sotto l'acqua corrente. d)Quando sarà completamente asciutta, reinserire l'unità filtro nell'apparecchio e chiudere le linguette fino allo scatto. e)Chiudere lo sportello laterale fino allo scatto. f) Inserire il contenitore raccoglisporco nell'apparecchio e chiudere il coperchio. Pulizia del microfiltro 29* Figura ● Aprire il coperchio dell'apparecchio ed estrarre il contenitore raccoglisporco. Figura 18 a)Aprire lo sportello laterale servendosi della linguetta di chiusura. b)Sbloccare l'unità filtro contenente materiale espanso e microfiltro tirando le due linguette di chiusura ed estrarla dall'apparecchio. c) Togliere il materiale espanso e il microfiltro dal telaio filtro. d)Sciacquare il materiale espanso e il microfiltro sotto l'acqua corrente. e)Solo quando si saranno completamente asciugati reinserire il materiale espanso e il microfiltro nel telaio filtro f) Reinserire l'unita filtro nell'apparecchio e chiudere le linguette fino allo scatto. g)Chiudere lo sportello laterale fino allo scatto. h)Inserire il contenitore raccoglisporco nell'apparecchio e chiudere il coperchio. Avvertenze per la pulizia Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica. Non utilizzare detergenti abrasivi, uni! Attenzione: versali o per vetro. Non immergere mai l'aspirapolvere nell'acqua. Con riserva di modifiche tecniche.

"Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici dismessi (waste electrical and electronic equipment – WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea."
