GEBRUIKSAANWIJZING SG1250 MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Símbolos

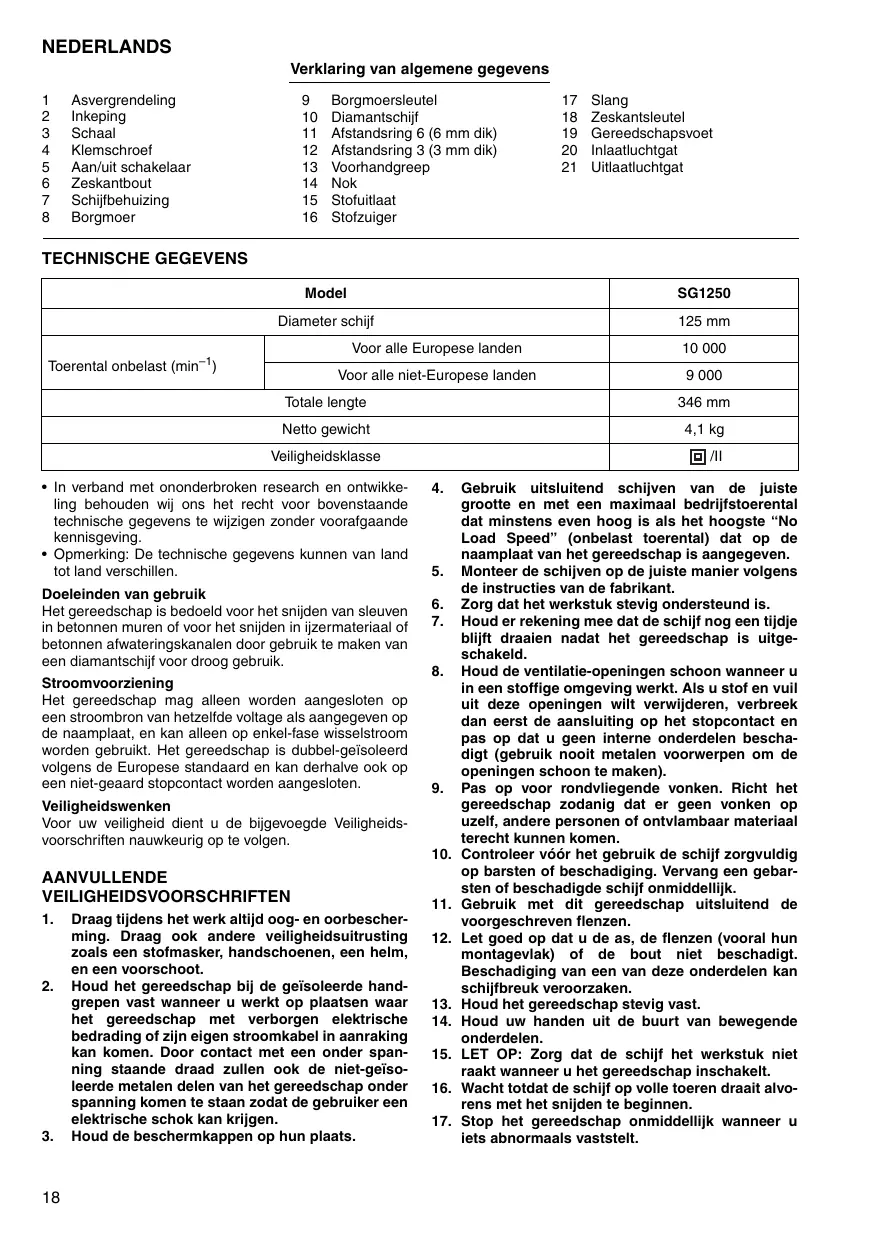

Verklaring van algemene gegevens

1	Asvergrendeling	9	Borgmoersleutel	17	Slang
2	Inkeping	10	Diamantschijf	18	Zeskantsleutel
3	Schaal	11	Afstandsring 6 (6 mm dik)	19	Gereedschapsvoet
4	Klemschroef	12	Afstandsring 3 (3 mm dik)	20	Inlaatluchtgat
5	Aan/uit schakelaar	13	Voorhandgreep	21	Uitlaatluchtgat
6	Zeskontbout	14	Nok
7	Schijfbehuizing	15	Stofuitlaat
8	Borgmoer	16	Stofzuiger

TECHNISCHE GEGEVENS

Model		SG1250
Diameter schijf		125 mm
Toerental onbelast (min-1)	Voor alle Europese landen	10 000
	Voor alle nicht-Europese landen	9 000
Totale lenghte		346 mm
Netto gewicht		4,1 kg
Veiligheidsklasse		回/II

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaandeKennisgeving.
• Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

Het gereedschap is bedoeld voor het snijden van sleuven in betonnen muren of voor het snijden in ijzermaterialaal of betonnen afwateringskanalen door gebruik te makeen van een diamantschijf voor droog gebruik.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezrukt. Het gereedschap is dubbel-geisoleerd volgens de Europese standarden kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

1. Draagijdens het werk alkijd oog- en oorbeschering. Draag ook andere veiligheidsuitrusting zoals een stof masker, handschoenen, een helm, en een voorshoot.
2. Houd het gereedschap bij de geisoleerde hand-grepen vast wanneer u werkt op plaaten aan het gereedschap met verborgen elektrische bedrading of zich eigens stroomkabel in aanraking kan komen. Door contact met een onder spanning staande draad zullen ook de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat gebruiker een elektrische schok kan krijgen.

3. Houd de beschemkappen op hun plaats.

4. Gebruik uitsluitend schijven van de juiste grootte en met een maximaal bedrijfstoerental dat minstens even hoog is als het hoogste "No Load Speed" (onbelast toerental) dat op de naamplaat van het gereedschap is aangegeven.

5. Monteer de schijven op de juiste manier volgens de instructies van de fabrikant.
6. Zorg dat het werkstuk stevig ondersteund is.
7. Houd er rekening mee dat de schijf nog eenijdje blijft draien nadat het gereedschap is uitgeschakeld.
8. Houd de ventilatie-openingen schoon wanneer u in een stoffige omgeving werkt. Als u stof en vuiluit deze openingen wilt verwijderen, verbreek dan eerst de aansluiting op het stopcontact en pas op dat u geen interne onderdelen beschadigt (gebruik nooit metalen voorwerpen om de openingen schoon te make).
9. Pas op voor rondvliegende vonden. Richt het gereedschap zodanig dat er geen vonden op uzelf, und andere Personen of ontvlambaar materiaal terecht kuren komen.
10. Controller vór het gebruik de schijf zorgvuldig op barsten of beschadiging. Vervang een begarsten of beschadigde schijf onmiddelijk.
11. Gebruik met dit gereedschapuitsluitend de voorgeschreven flenzen.
12. Let goed op dat u de as, de flenzen (vooral hun montagevlak) of de bout Niet beschadigt. Beschadiging van een van deze onderdelen kan schijfbreuk veroorzaken.
13. Houd het gereedschap stevig vast.
14. Houd uw handen uit de buurt van bewegende onderdelen.
15. LET OP: Zorg dat de schijf het werkstuk nicht raakt wanner u het gereedschap inschakelt.
16. Wacht totdat de schijf op volle toeren draait alvorens met het snijden te beginnen.

17. Stop het gereedschap onmiddelijk wanner u iets abnormaals vaststelt.

18. Probeer nooit om sleuven te snijden met het gereedschap ondersteboven in een schroefbank vastgezet. Dit is uiterst gevaarlijk en kan ernstige ongelukken veroorzaken.

19. Leg het gereedschap na het voltooien van een snede pas neer nadat de schijf volledig tot stilstand is gekommen.
20. Stop de schijf Niet door er zijdelingese druk op uit te oefenen.
21. Het gereedschap is uitsluitend bedoeld voor droog snijden. Gebruik geen water.

BEWAAR DEZE VOORSCHRIFTEN.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Zorg altiqd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd Alvorens functies op het gereedschap af te stellen of te controlleren.

Asvergrendeling (Fig. 1)

LET OP:

• Activeer nooit de asvergrendeling verwijl de as draait. Als u dit doet, kan het gereedschap beschadigd raken.

Druk de asvergrendeling in om draaing van de as te voorkomen wonneer u accessoires wilt installereren of verwijdenen.

Richten (Fig. 2)

Op de voorzijde en最后一次 van de gereedschapsvoet zijn inkepeningen voorzien die de gebruiker helpen om een rechte snijlijn te behoven.

Afstellen van de frees- of snijdiepte (Fig. 3)

De frees- of snijdiepte kan worden afgesteld binnen het bereik van 0 tot 30mm

Draai de klemschroef los en verplaats deze zodat de wijzer maar de gewenste verdeling op de schaal wijst.

Draai daarna de klemschroef stevig aan.

Werking van de aan/uit schakelaar (Fig. 4)

LET OP:

• Alvorens het gereedschap op een stopcontact aan te sluiten, dient u altiid te controleren of de schuifschakelaar maar behoren werkct enaar de "OFF" positie terugkeert wanner het achefterste gedeelte ervan worden ingedrukt.

Om het gereedschap te starten, schuift u de schakelaar waar de "I (AAN)" positie. Voor doorlopend gebruik drukt u de voorkant van de schakelaar in om hem te vergren-delen.

Om het gewedeschap te stoppen, drukt u deijkenkant van de schakelaar in en schuift u de schakelaar naer de "O (UIT)" positie.

Elektronische functie

Gereedschappen die voorzien zijn van de elektronische functie, zich gemakkelijk te bedieren omwille van de volgende kenmerken.

Constante snelheidsregeling

De elektronische能力和 spezifikationen zorgen voor een constante sleelheid. Aangezien de draaisnelheid ook bij belaste werkung constant worden gezchoolden,(Int, u een nauwkeurige afwerking krijgen.

Zacht starten

De schok bij het opstarten worden beperkt zodat het gereedschap soepel start.

Bij möglichke overbelasting stopt het gereedschap automatisch om de motor en de schijf te beschemmen. Wanner het toelaatbare niveau weir is bereikt, za het gereedschap opniewum automatisch starten.

INEENZETTEN

LET OP:

Zorg altijd dat het gereedschap isuit geschakeld en de stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Installeren of verwijderen van de diamantschijf

Verwijdersen (Fig. 5, 6 en 7)

Draai de bout los met de zeskantsleutel en verwijder de bout.

Open de schijfbehuizing verwil u de gereedschapsvoet met de hand vasthoudt zoals afgebeeld.

OPMERKING:

• De gereedschapsvoet gaat onmiddelijk open door de veerkracht.

Draai de diamantschijf verwijl u de asvergrendeling indrukt totdat deze inkoppelt.

Draai de borgmoeraar links los met de borgmoersleutel en verwijder de borgmoer.

Verwijder de diamantschijf en de afstandsringen.

Afstellen van de sleufbreedte (afstand:tussen detweediamantschijven)

De breedte van de sleuf in het werkstuk kan worden afgesteld door het aantal afstandsringen te veranderen zoals aangegeven de tabel. (Fig. 8)

Installeren (Fig. 9)

Bepaal de afstand:tussen de twee schijven volgens de gegevens in de tabel.

Om de diamantschijf te installereren, monteert u deze voorzichtig op de as, ervoor zorgend dat het pijtje op de diamantschijf in bezelfde richting wijst als het pijtje op het gereedschap. Breng verrolgens de afstandsring en de borgmoer aan.

Draai de borgmoer stevig aan maar rechts met de borgmoersleutel verwijl u de asvergrendeling maar beneden drukt.

Breng de schijfbehuizing en de gereedschapsoet terug\ aar hun oorspronkelijke positie en zet deze vast met de\ bout.

Voorhandgreep (Fig. 10 en 11)

U kunt de installmenthoek van de voorhandgreep veranderen.

Om de installmentiepositie te veranderen, draait u de twee bouten aan beiden zijden van de voorhandgreep los met behulp van de zeskansleutel. Beweeg daarna de voorhandgreep maar de gewenste positie.

OPMERKING:

• Draai de bouteen verder los indien de voorhandgreep moeilijk te verplaatsen is.

Zet de voorhandgreep vast door de twee bouten stevig aan te draaien.

De voorhandgreep kan zijdelings worden verplaatst.

Om de zichelingse positie te veranderen, draaiu u de twe bouteen aan beiden zijden van de handgreep los. Verwijder de twe bouteen.

Verwijder de nok en monteer hem aan de tegenovergestelde zijde zoals afgebeeld.

Steek de langste bout in het boutgat in de handgreep aan de zijde dichtst bij de gemonteerde nok, en steek de kortste bout in het boutgat aan de tegenovergestelde zijde.

Trek daarna de twee bouten stevig aan.

Aansluiten op een stofzuiger (Fig. 12)

U kunt schoner werkden door een stofzuiger op het gereedschap aan te sluiten. Sluit de slang van de stofzuiger aan op de stofuillaat van het gereedschap.

OPMERKING:

• De stofuitlaat kan willekeurig worden gedraaid zodate u hem bij elke gewenste hoek kurz gebruiken.

Opbergplaats voor zeskantsleutel (Fig. 13)

Als u de zeskantsleutel nicht gebruikt, berg hem dan op in de afgebeide ruimte om te voorkomen dat u hem kwijtraakt.

BEDIENING

LET OP:

• Trek het gereedschap alsijd maar u toe om sleuven in het werkstuk te snijden.
• Gebruik dit gereedschap uitsluitend voor het makeen van rechte smeden. Wanner u kromme of gebogen smeden maakt, kan de diamantschijf schuren of in stukken breken ten gevolge van de trekspanning, hetgeen verwonding van nabij personnes tot geolg dan hebben.
• Schakel het gereedschap altiijd uit nadat een snede is gemaakt. Leg het gereedschap pas neer nadat het volledig tot stilstand is gekomen.
• Gebruik altije de Voorhandgreep en houd het gereed-schapijdens het gebruik goed vast bij zowel de voorhandgreep als de hoofhandgreep.

Zet de voorhandgreep in de positie die geschikt is voor het uit te voeren werk (zie "Voorhandgreep" in het hoofdstuk "INEENZETTEN").

Houd het gereedschap stevig vast met beiden handen.

Zorg dat de schijf het te snijden werkstuk Niet raakt.

Schakel het gereedschap in en wacht tot de schijf op volle toeren draait.

Maak de snede door het gereedschap maar u toe te trekken (en Niet door het van u weg te duwen). Doe de inkeping op de gereedschapsvoet overeemkomen met de snijilin, duw de voorhandgreep langzaam omlaag totdat deze stopt en trek daarna het gereedschap langzaam maar u toe om de sleuven te snijden. (Fig. 14)

Schakel het gereedschap uit in de positie waar de snede is voltooid. Breng het gereedschap pas omhoog nadat de schijf volledig tot stilstand is gekomen.

Gebruik geschickt gereedschap om het overtollig gedeelte:tussen de twee sleuven te verwijdenen.

ONDERHOUD

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.

Houd het gereedschap en zijn luchtgaten alsijd schoon. Reingim regelmatig de luchtgaten van het gereedschap, vooral wannever dieze door vuil verstoapt beginnen te raken.(Fig.15)

Scherpen van de diamantschijf

Als de diamantenschijf bot geworden is en nicht meer goed snijdt, gebruik dan een afgedankte slijpschijf van een tafelslijpmachine voor grofslijpen of een betonnen blok om de diamantenschijf te scherpen. Zet de slijpschijf of het betonnen blok goed vast en snijd erin met de diamantenschijf.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personeelijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzinde Makita Servicecentrum voor verder advies bijzonderheden omtrent deze accessoires.

Diamantschijven

Wij verklaren hierbijuitsluitend op eigene verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documentsen,

HD400, EN50144, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

ESPANOL

De typische A-gewogen geluidsniveau's zij

geluidsdrukniveau: 98dB (A)

geluidsenergie-niveau: 111 dB (A)

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is nicht mehr dan 2,5m / s^2
