BRUKSANVISNING SG1250 MAKITA

Tilslutting til stovsuger (Fig. 12)

Slipning av diamantklingan

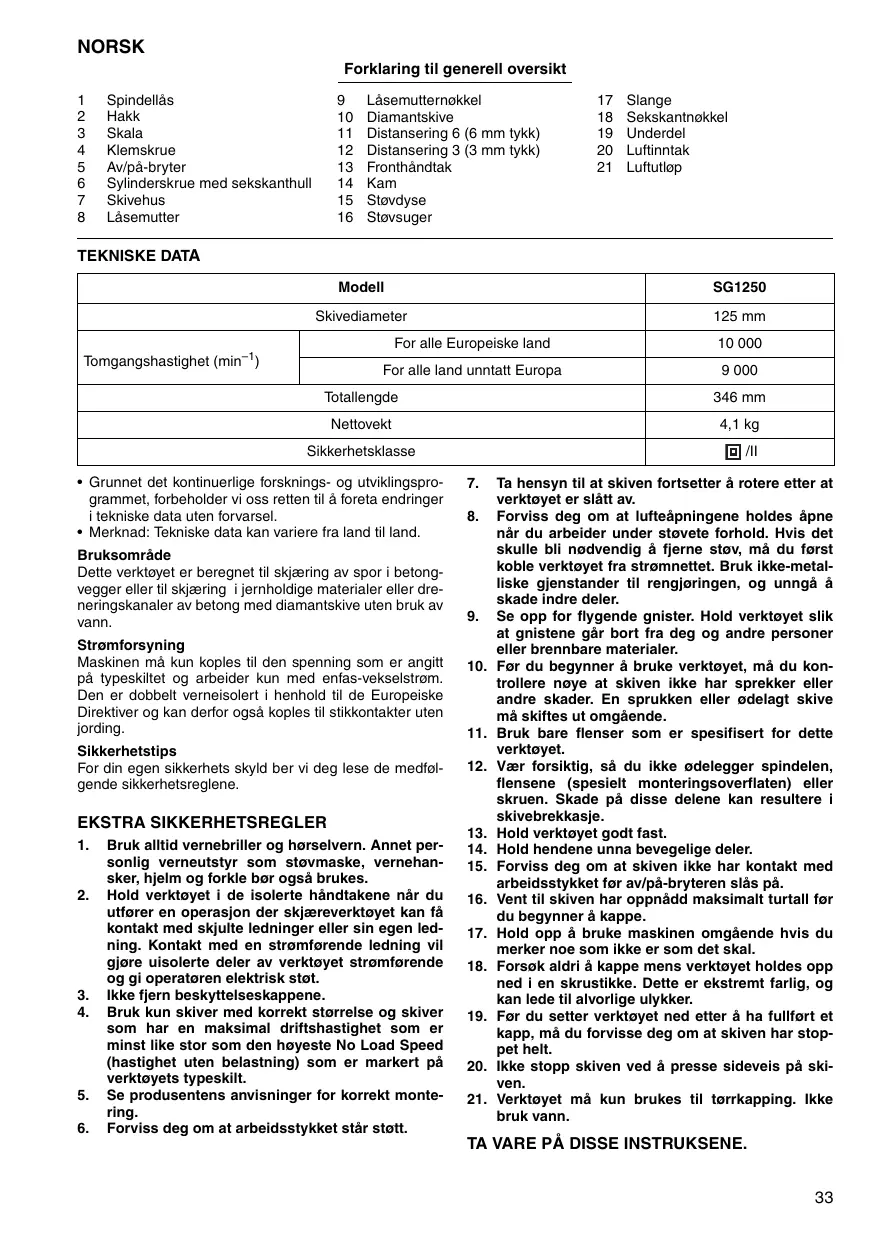

Forklaring til generell oversikt

1	Spindellås	9	Låsemutternøkkel	17	Slange
2	Hakk	10	Diamantskive	18	Sekskantnøkkel
3	Skala	11	Distansering 6 (6 mm tykk)	19	Underdel
4	Klemskrue	12	Distansering 3 (3 mm tykk)	20	Luftinntak
5	Av/på-bryter	13	Fronthändtak	21	Luftutløp
6	Sylinderskrue med sekskanthull	14	Kam
7	Skivehus	15	Støvdyse
8	Låsemutter	16	Støvsuger

TEKNISKE DATA

Modell		SG1250
Skivediameter		125 mm
Tomgangshastighet (min-1)	For alle Europeiske land	10 000
	For alle land unntatt Europa	9 000
Totallengde		346 mm
Nettovekt		4,1 kg
Sikkerhetsklasse		☐/II

• Grunnet det kontinuierlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til a foreta endringer i teknske data uten forvorsel.
• Merknad: Tekniske data kan variere fra land til land.

Bruksområde

Dette verktøyet er beregnet til skjærig av spor i betongveggerEller til skjærig jernholdige materialerEller dreneringskanaler av betong med diamantskive uten bruk av vann.

Stromforsyning

Maskinen mä kun kopies til den spenning som er angitt på typeskitet og arbeider kun med enfas-veksestrom. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor øgså kopies til stikkontakter uten jording.

Sikkerhetssticks

For din egen sikkerhets skyld ber vi deg lese de medfol-gende sikkerhetsreglene.

EKSTRA SIKKERHETSREGLER

1. Bruk alltvd vernebriller og horselvern. Annet personlig vernetstyr som osvmaske, vernehansker,hjelm og forkle bør ogsa brukes.
2. Hold verktøyet i de isolerte handtakene nár du uftører en operasjon der skjærverktøyet kan fá Kontakt med skjulte ledninger erller sin egen lening. Kontakt med en strømforende ledning vil gjoreuisolerte deler av verktøyet stromførende og gi operatoren elektrisk stot.
3. Ikke fjern beskyttelseskappene.
4. Bruk kun skiver med korrekt storrelse og skiver som har en maksimal driftshastighet som er minst like stor som den høyeste No Load Speed (hastighetuten belastning) som er markert pa verktoyets typeskit.
5. Se produsentens anvisninger for korrekt montering.

6. Forviss deg om at arbeidsstykket stared stott.

7. Ta hensyn til at skiven fortsetter Å rotere etter at verktøyet er slätt av.

8. Forviss deg om at luftäpningene holdes apne nár du arbeider under støvete forhold. Hvis det skulle blnodvendig à fjerne stov, ma du forst koble verktoyet fra strømnettet. Bruk ikke-metaliske gjenstander til rengjöringen, og unngå á skade indre deler.
9. Se opp for flygende gnister. Hold verktøyet sik at gnistene går bort fra deg og andre personer eller brennbare materialer.
10. För du begyinner à bruke verktøyet, má du kontrollere noye at skiven ikke har sprekker uller andre skader. En sprekker eller ødelagt skive mä skiftes ut omgående.
11. Bruk bare flenser som er spesifisert for dette verktoyet.
12. Vær forsiktig, SSE du违法犯罪 spindelen, flensene (spesielt monteringsoverflaten) ell skruen. Skade pa disse delene kan resultere i skivebrekkasje.
13. Hold verktøyet godt fast.
14. Hold hendene unna bevegelige deler.
15. Forviss deg om at skiven ikke harkontakt med arbeidsstykket for av/pa-bryteren slas pa.
16. Vent til skiven har oppnadd maksimalt turtall for du begyinner a kappe.
17. Hold opp a bruke maskinen omgaende hvis du merker noe som ikke er som det skal.
18. Forsök aldri à kappa mens verstýyet holds opp ned i en skrustíkke. Dette er ekstremf farlig, og kan lede tl alvorlige uykker.
19. Fór du setter verktøyet ned etter à ha fullført et kapp, ma du forvisse deg om at skiven har stoppet helt.
20. Ikke stopp skiven ved Å presse sideveis på skiven.
21. Verktoyet mA kun brukes til torrkapping. Ikke brisk vann.

TA VARE PÄ DISSE INSTRUKSENE.

FUNKSJONSBESKRIVELSE

NB!

Forviss deg alltid on at verktoyet er slatt av og stopselet trukket ut av kontakten for du justerer verktoyet aller kontruller dets mekaniske funksjoner.

Spindellas (Fig. 1)

NB!

• Du ma aldri aktivere spindellåsen mens spindelen beveger seg. Verktøyet kan blødelagt.

• För du forbinder verktøyet med stikkontakten, mA alltid kontrollere at skyvebryteren aktiverer som den skal og returnerer til AV-stilling (OFF) nár baksiden av skyvebryteren trykkes.

Start verktoyet ved a skyve skyvebryteren mot "I"-stillingen (PA). Hvis du vil ha kontinuierlig drift, kan du trykke pa forsiden av skyvebryteren for a lase den.
Stopp verktoyet ved a trykke paksiden av skyvebryteren og skyve den mot "O"-stillingen (AV).

Elektronisk funksjon

Verktoy som er utstyrt med elektronisk funksjon er enkle a bruke pa grunn av folgende egenskaper.

Elektronisk turtallskontroll for a oppna konstant turtall Muliggjor fin overflate, fordi rotasjonshastigheten holdes konstant, selv under belastning.

Myk start

Mykstartfunksjonen minimaliserer oppstartsrykket, slick at verktoyet starter forsiktig.

Overlastvern

Nár verktóyet er i ferd med á bli belastet med mer enn anbefalt belastning, stopper det automatisk for á beskytte motor og skve. Nár belastningen er nede pa et anbefalt niva igjen, kan verktóyet startes automatisk.

SAMMENSETTING

NB!

Forviss deg alltid om at verktoyet er slatt av og stapselet trukket ut av kontakten for du foretar noen arbeiter pa vergktoyet.

Montere eller fjerne diamantskiven

Fjerne (Fig. 5, 6 og 7)

Fjern diamantskiven og distanseringene.

Justere notbredden (avstanden mellom de to diamantskivene)

Du kan justere bredden pa noten i arbeidsstykket ved a endre antallet distanseringer, som vist i tabellen. (Fig. 8)

Montering (Fig. 9)

Bestem avstanden mellom de to skivene i henhold til tabellen.

Monter diamantskiven ved à sette den forsiktig på spindelen. Pass på at pilen på overflaten av diamantskiven peker i samme retning som pilen på verktøyet. Monter distanseringen og lasemutteren.

Sett tilbake skivehuset og bunnen dit de var i utgangspunktet, og trekk til skruen for a feste dem.

Fronthandtaket kan flyttes til motsatt side.

Flytt det ved á lõsne og fjerne de to skruene pa sidene av handtaket.

Fjern kammen og monter den på motsatt side, som vist på figuren.

Sett inn den lange skruen i det hullet i handetak som befinner seg nær den monterte kammen, og den korte skruen på motsatt side.

Trekk sā begge skruene godt til.

Koble til stovsuger (Fig. 12)

Oppbevaring av sekskantnokkelen (Fig. 13)

Nár sekskantnólkkelen ilek er i bruk, ma du oppbevare den som vist på figuren for ilke à miste den.

DRIFT

NB!

Pass pà at du trekker verktóyet nár du skjærer.
- Bruk dette verktoyet kun for á skjære i rett linje. Forsøk à pà skjære i bue kan forársake sprekkdannelse eller fragmentering i diamantskiven, noe som kan före til helseskader for personer som oppholder seg i naerheten.
- Nár du er fertig à bruke verktoyet mà du alltid slá det av og vente til skiven har stoppet helt før du setter verktoyet ned.
- Bruk alltid fronthandtaket og hold verktoyet fast bade med fronthandtaket og hovedhandtaket nár du utfører en arbeidsoperasjon.

Juster fronthandtaket til en posisjon som passer for den jobben du skal gjore. Hvordan dette skal gjores, finner du beskretet under "Fronthandtak" i kapitet "MONTERING". Hold verktoyet fast med begge hender. Til a begynne med ma du holde verktoyet sik at skiven ikke er i berøring med arbeidsstykket. Slå deretter på verktoyet, og vent til skiven oppnär full hastighet.

Noten/kuttet utføres ved at du trekker verktøyet mot deg (ikke ved at du skyver det fra deg). Hold hakket på underdelen overett med kappelinjen, trykk fronthandtaket jevnt ned inutil det stopper, og trekk sa verktøyet lungsomt mot deg for ä utføre kuttet. (Fig. 14)

Slā av verktjeyet i den posisjonen det har nár operasjonen er fertig. Loft verktjeyet etter at skiven har stoppet helt.

Fjern det gjenvaerende materialet mellom de to skivene ved hjelp av annet passende verktoy.

VEDLIKEHOLD

NB!

Forviss deg alltid om at verktoyet er slätt av og stopelet trukket ut av kontakten før du foretar inspeksjon ull vedlikehold.

Verktøyet og dets lufteapninger ma holdes rene. Rengjør verktoyets lufteapninger med jevne mellomrom eller när apningene begyinner á tettes. (Fig. 15)

Kvesse diamantskiven

For a opprettholde produits SIKKERHET og PALITE LIGHET, ma reparasjoner og annet vedlikeholdsarbeid ell er justeringer bare utfores av et Makita-godkjent serviceverksted, og det ma alltid benyttes Makita resedede-ler.

TILBEHØR

NB!

• Dette tilbehoret eller utstyret anbefales til á brukes med ditt Makita-verktoy som er speisifert i/DDneBruksanviseningen. Bruk av annet tilbehör erer utstyr kan medføre risiko for persorskader. Tilbehör og utstyr mä bareBruktil de formal de er beregnet til.

Kontakt nærmeste Makita-serviceverksted dersom du trenger videre opplysninger angäende tilbehoret.

Diamantskiver

Yleisselostus

• Benytt hørselvern. -

Den vanilg belastede effektiv-verdi for akselasjon overskrider ikke 2,5m / s^2
