GEBRUIKSAANWIJZING GA7040R MAKITA

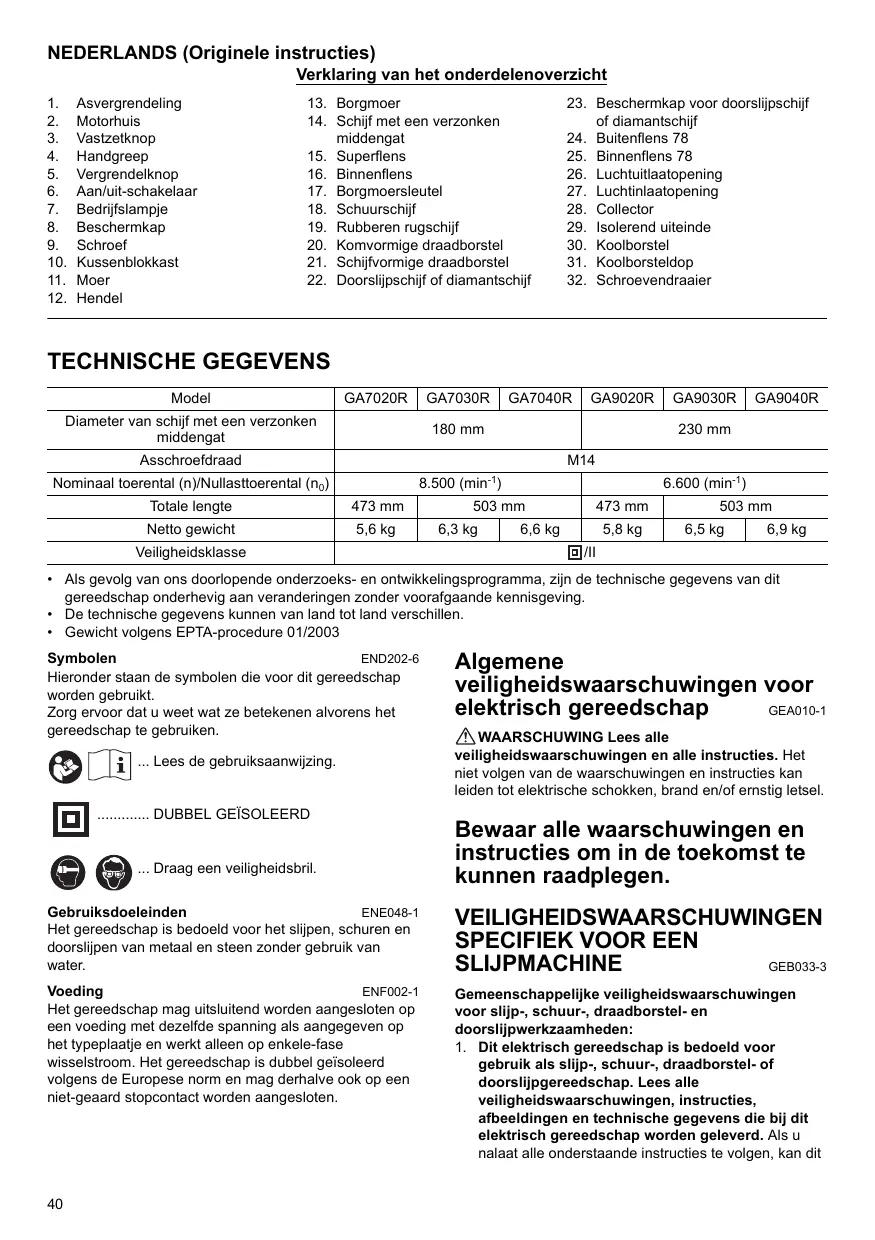

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Asvergrendeling 13. Borgmoer 23. Beschermkap voor doorsiijpschijf 2. Motorhuis 14. Schijf met een verzonken of diamantschijf 3. Vastzetknop middengat 24. Buitenflens 78 4. Handgreep 15. Superflens 25. Binnenfens 78 5. Vergrendelknop 16. Binnenflens 26. Luchtuitlaatopening 6. Aanluit-schakelaar 17. Borgmoersleutel 27. Luchtinlaatopening 7. Bedrifslampje 18. Schuurschif 28. Collector 8. Beschermkap 19. Rubberen rugschif 29. Isolerend uiteinde 9. Schroef 20. Komvormige draadborstel 30. Koolborstel 10. Kussenblokkast 21. Schifvormige draadborstel 31. Koolborsteldop 11. Moer 22. Doorsiijpschijf of diamantschif 32. Schroevendraaier 12. Hendel TECHNISCHE GEGEVENS Model GA7020R | GA7030R | GA7040R | GA9020R | GAS030R | GAS040R Diameter van schijf met een verzonken middengat 180 mm 230 mm Asschroefdraad M14 Nominaal toerental (n)Nullasttoerental (no) 8.500 (min) 6.600 (min) Totale lengte 473 mm 503 mm 473 mm 503 mm Netto gewicht 5,6 kg 63kg | 66kg 5,8 kg 65kg | 69kg

Veiligheidsklasse EU Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit

gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

Gewicht volgens EPTA-procedure 01/2003

Symbolen END202-6 Hieronder staan de symbolen die voor dit gereedschap worden gebruikt.

Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

(es) CH Lees de gebruiksaanwijzing.

© © Draag een veiligheidsbril.

Gebruiksdoeleinden ENE048-1 Het gereedschap is bedoeld voor het slijpen, schuren en doorslijpen van metaal en teen zonder gebruik van water.

Voeding ENFO02-1 Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het typeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een niet-geaard stopcontact worden aangesloten.

De technische gegevens kunnen van land tot land verschillen:

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap Â\ WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle instructies. Het

niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand enlof ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN SLIJPMACHINE Gemeenschappelike veiligheidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit

leiden tot een elektrische schok, brand en/of ernstig letsel.

Werkzaamheden zoals polijsten worden niet aangeraden met dit elektrisch gereedschap. Werkzaamheden waarvoor dit elektrisch gereedschap niet is bedoeld kunnen gevaarlike situaties opleveren en tot persoontik letsel leiden

Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Ook wanneer het accessoire kan worden bevestigd op uw elektrisch gereedschap, is een veilige werking niet gegarandeerd.

Het nominaal toerental van het accessoire moet minstens gelijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap. Accessoires die met een hoger toerental draaien dan hun nominaal toerental kunnen stuk breken en in het rond vliegen.

De buitendiameter en de dikte van het accessoire moet binnen het capaciteitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen kunnen niet afdoende worden afgeschermd of beheerst.

De asdiameter van schijven, flenzen, rugschijven en andere accessoires moeten goed passen rond de as van het elektrisch gereedschap. Accessoires met een asdiameter die niet overeenkomt met de standaardhardware voor het elektrisch gereedschap zullen niet in balans draaïen, buitensporig trllen en kunnen tot verlies van controle over het gereedschap leiden.

Gebruik nooit een beschadigd accessoire. Inspecteer het accessoire véér ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schilfers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebarsten draden. Nadat het elektrisch gereedschap is gevallen, inspecteert u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders niet in het rotatie vlak van het accessoire staan, en laat u het elektrisch gereedschap draaien op het maximaal, onbelast toerental gedurende één minuut. Beschadigde accessoire breken normaal gesproken in stukken gedurende deze testduur.

Gebruik persoonlijke veiligheidsmiddelen. Afhankelijk van de toepassing gebruikt u een spatscherm, een beschermende bril of een veiligheïdsbril. AI naar gelang van toepassing draagt u een stofmasker, gehoorbeschermers, handschoenen en een werkschort die in staat zijn kleine stukjes slijpsel of werkstukfragmenten te weerstaan. De oogbescherming moet in staat zin rondvliegend afval te Stoppen dat ontstaat bi de diverse werkzaamheden. Het stofmasker of ademhalingsapparaat moet in staat zijn deeltjes te filteren die ontstaat bij de werkzaamheden. Langdurige blootstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging

Houd omstanders op veilige afstand van het werkgebied. ledereen die zich binnen het werkgebied begeeft, moet persoonlijke

veiligheidsmiddelen gebruiken. Fragmenten van het werkstuk of van een uiteengevallen accessoire kunnen rondvliegen en letsel veroorzaken buiten de onmiddelljke werkomgeving.

10. Houd elektrisch gereedschap uitsluitend vast aan het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het slijpaccessoire met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer het slijpaccessoire in aanraking Komt met onder spanning Staande draden, zullen ook de niet-geïsoleerde metalen delen van het elektrisch gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krigen.

11. Houd het snoer goed uit de buurt van het ronddraaiende accessoire. Als u de controle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm tegen het ronddraaiende accessoire worden aangetrokken.

12. Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan de ondergrond pakken zodat u de controle over het elektrisch gereedschap verliest.

13. Laat het elektrisch gereedschap niet draaien terwiil u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam wordt getrokken.

14. Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een grote opeenhoping van metaalslipsel kan leiden tot elektrisch gevaarlijke situaties.

15. Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen.

16. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of elektrische schokken

Terugslag en aanverwante waarschuwingen Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schif, rugschif, borstel of enig ander accessoire. Beknellen of vastiopen veroorzaakt een snelle stilstand van het draaïende accessoire dat op zijn beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastiopen:

Bijvoorbeeld, als een slijpschif bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beknellingspunt ingaat, zich invreten in het oppervlak van het materiaal waardoor de schijf eruit Klimt of eruit slaat. De schijf kan daarbij naar de gebruiker toe of weg springen, afhankelik van de draairichting van de schif op het beknellingspunt. Slipschijven kunnen in dergelike situaties ook breken.

Terugslag is het gevolg van misbruik van het elektrisch gereedschap enfof onjuiste gebruiksprocedures of - omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en houdt uw armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik altijd de extra handgreep (indien aanwezig) voor een maximale controle over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactie opvangen indien de juiste voorzorgsmaatregelen worden getroffen. b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand. c) Plaats uw lichaam niet in het gebied waar het elektrisch gereedschap naar toe gaat wanneer een terugslag optreedt. Een terugslag zal het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen. d) Wees bijzonder voorzichtig bij het werken met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereedschap. €) Bevestig geen houtbewerkingsblad van een zaagketting of getand zaagblad. Dergelike bladen leiden vaak tot terugslag of verlies van controle over het gereedschap. Veiligheidswaarschuwingen specifiek voor slijp- en doorsijpwerkzaamheden: a) Gebruik uitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifieke beschermkap voor de te gebruiken schijf. Schijven waarvoor het elektrisch gereedschap niet is ontworpen, kunnen niet goed worden afgeschermd en zijn niet veilig b) De beschermkap moet stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschermende stand worden gezet zodat het kleinst mogelijke deel van de schijfis blootgesteld in de richting van de gebruiker. De beschermkap helpt de gebruiker te beschermen tegen afgebroken stukjes van de schijf en het per ongeluk aanraken van de schif. c) De schijven mogen uitsluitend worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag niet slijpen met de zijkant van een doorslijpschijf. Doorslipschiven ziin bedoeld voor slijpen met de rand. Krachten op het zijopperviak kunnen deze schiven doen breken. d) Gebruik aitijd onbeschadigde schijfflenzen van de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslipschiven kunnen verschillen van flenzen voor slijpschijven. €) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zijn bedoeld voor grotere elektrische gereedschappen zijn niet geschikt voor de hogere snelheid van een kleiner elektrisch gereedschap en kunnen in stukken breken. Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf niet vastlopen en oefen geen buitensporige druk uit. Probeer niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden of de schijf kan breken. b) Plaats uw lichaam niet in één lijn achter de ronddraaiende schijf. Wanneer de schijf, op het aangrippunt in het werkstuk, zich van uw lichaam af beweegt, kunnen door de mogelike terugslag de ronddraaiende schijf en het elektrisch gereedschap in uw richting worden geworpen. c) Wanneer de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te halen terwijl de schijf nog draait omdat hierdoor een terugslag kan optreden. Onderzoek waarom de schif is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen. d) Begin niet met doorslijpen terwil de schijf al in het werkstuk steekt. Wacht totdat de schijf de volle snelheid heeft bereikt en breng daarna de schijf voorzichtig terug in de snede. Wanneer het elektrisch gereedschap opnieuw wordt gestart terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan. €) Ondersteun platen en grote werkstukken om de kans op het beknellen van de schijf en terugslag te minimaliseren. Grote werkstukken neigen door te Zakken onder hun eigen gewicht. U moet het werkstuk ondersteunen vlakbi de snijlin en viakbij de rand van het werkstuk aan beide kanten van de schijf. #) Wees extra voorzichtig bij blind slijpen in bestaande wanden of op andere plaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag veroorzaken raken.

Veiligheidswaarschuwingen specifiek voor

schuurwerkzaamheden: a) Gebruik geen veel te grote schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat uitsteekt tot voorbij de rand van het schuurkussen levert snijgevaar op en kan beknellen of scheuren van de schuurpapierschijf of terugslag veroorzaken.

Veiligheidswaarschuwingen specifiek voor

draadborstelwerkzaamheden: a) Wees erop bedacht dat ook tijdens normaal gebruik borsteldraden door de borstel worden rondgeslingerd. Oefen niet te veel kracht uit op de borsteldraden door een te hoge belasting van de borstel. De borsteldraden kunnen met gemak door dunne kleding en/of de huid dringen. b) Als het gebruik van een beschermkap wordt aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel niet in aanraking komt met de beschermkap. De draadschijf of draadborstel kan in diameter toenemen als gevolg van de werkbelasting en centrifugale krachten

Aanvullende veiligheidswaarschuwingen:

17. Bij gebruik van een slijpschijf met een verzonken middengat, mag u uitsluitend met glasvezel versterkte schijven gebruiken.

18. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer niet beschadigt. Als deze onderdelen beschadigd raken, kan de schijf breken.

19. Zorg ervoor dat de schijf niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.

20. Laat het gereedschap een tijdje draaien voordat u het op het werkstuk gebruikt. Controleer op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerde schijf kunnen wijzen.

: Gebruik de aangegeven kant van de schijf om mee te slijpen.

22. Wees alert op rondvliegende vonken. Houd het gereedschap zodanig vast dat de vonken wegvliegen van u en andere personen of brandbare materialen.

23. Laat het gereedschap niet ingeschakeld liggen.

Bedien het gereedschap alleen wanneer u het

Raak de schijf niet onmiddellijk na gebruik aan.

Deze kan bijzonder heet zijn en brandwonden op

uw huid veroorzaken.

25. Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken of de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten.

26. Houd u aan de instructies van de fabrikant voor juiste montage en gebruik van de schijven. Behandel en bewaar de schijven zorgvuldig.

27. Gebruik geen afzonderlijke verkleinbussen of adapterringen om slijpschijven met een groot middengat te kunnen monteren.

. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.

29. Voor gereedschappen waarop schijven met schroefdraad in het middengat kunnen worden gemonteerd, controleert u dat de schroefdraad van de schijf lang genoeg is voor de lengte van de as.

. Controleer of het werkstuk goed wordt ondersteund.

- Wees erop bedacht dat de schijf blijft doordraaien nadat het gereedschap is uitgeschakeld.

32. Als de werkruimte bijzonder heet en vochtig is, of sterk vervuild is met geleidend stof, gebruik dan een kortsluitonderbreker (30 mA) om de veiligheid van de gebruiker te garanderen.

33. Gebruik het gereedschap niet op materiaal dat asbest bevat.

34. Gebruik geen water of slijpsmeermiddel.

35. Zorg ervoor dat de ventilatie-openingen niet verstopt raken bij gebruik in een stoffige omgeving. Als het noodzakelik is het stof te verwijderen, moet u het gereedschap eerst loskoppelen van de netvoeding (gebruik hiervoor niet-metalen voorwerpen) en wees voorzichtig geen inwendige onderdelen te beschadigen.

36. Bij gebruik van een doorslijpschijf, gebruikt u altijd de stofbeschermkap, zoals vereist door plaatselijke regelgeving.

37. Doorslijpschijven mogen niet worden blootgesteld aan enige laterale druk.

BEWAAR DEZE INSTRUCTIES.

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIES

+ Gontroleer altid of het gersedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te Stellen.

Asvergrendeling (zie afb. 1)

+ Bedien de asvergrendeling nooit terwijl de as nog draait. Het gereedschap kan hierdoor worden beschadigd.

Druk op de asvergrendeling om te voorkomen dat de as

kan draaien tjdens het monteren of verwijderen van

schijven of accessoires.

Draaistand van schakelaarhandvat

{Voor modellen GA7030R, GA7040R, GA9030R en GA9040R) (zie afb. 2)

Het schakelaarhandvat kan 90° linksom en rechtsom worden gedraaid afhankeljk van uw werkhouding. Trek eerst de stekker van het gereedschap uit het stopcontact. Druk de vergrendelknop in en draai het schakelaarhandvat helemaal linksom of rechtsom. Het schakelaarhandvat wordt in de stand vergrendeld.

+ Controleer voor gebruik altid dat het schakelaarhandvat in de gewenste stand goed is vergrendeld

Aan/uit-schakelaar (zie afb. 3)

+ Controleer altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit- stand nadat deze is losgelaten.

Voor gereedschappen met een aan-vergrendeling Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen. Voor continue werking knijpt u de aan/uit-schakelaar in (in de richting van pijl B) en duwt u vervolgens tegen de

vergrendelhendel (in de richting van pijl A). Om vanuit de vergrendelde werking het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pi] B) en laat u deze vervolgens weer los.

Voor gereedschappen met een aan-vergrendeling en een uit-vergrendeling (zie afb. 4)

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een vergrendelknop aangebracht.

Om het gereedschap te starten, duwt u tegen de uit- vergrendelhendel (in de richting van pijl A) en knijpt u vervolgens de aan/uit-schakelaar in (in de richting van pijl B). Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

Voor continue werking, duwi u tegen de vergrendelhendel {in de richting van pijl A), knijpt u de aa/uit-schakelaar in {in de richting van pijl B), en trekt u vervolgens de vergrendelhendel (in de richting van pijl C).

Om vanuit de vergrendelde werking het gereedschap te Stoppen, knijpt u de aan/uit-schakelaar helemaal in (in de richting van pijl B) en laat u deze vervolgens weer los.

Indicatielampje (zie afb. 5)

Het bedrifslampje gaat branden zodra de stekker van het gereedschap in een stopcontact wordt gestoken. Als het lampje niet brandt, kan het netsnoer beschadigd zijn of de sturing defect. Als het lampje brandt, maar het gereedschap niet start, zelfs niet wanneer de schuifknop in de aan-stand wordt gezet, kunnen de koolborstels versleten zijn, of kunnen de motor, de sturing, of de schuifknop defect zijn.

Onbedoelde herstartpreventie

Zelfs als de aan/uit-schakelaar met de vergrendelknop ingedrukt wordt gehouden (vergrendeld in de aan-stand), kan het gereedschap niet worden gestart door de stekker in het stopcontact te steken

Op dit moment knippert het bedrijfslampje rood ten teken dat de onbedoelde herstartpreventie werkt.

Om de beveiliging tegen onbedoeld starten te annuleren, knijpt u de aan/uit-schakelaar helemaal in en laat u deze vervolgens weer los.

Deze modellen beginnen na het inschakelen eerst langzaam te draaien. Deze zachte-startfunctie zorgt voor een geleidelikere werking.

ONDERDELEN AANBRENGEN/

VERWIJDEREN ANLET op:

+ Controleer altjd of het gersedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren

De zijhandgreep monteren (handvat)

+ Controleer altjd voor gebruik dat de zijhandgreep stevig vastzit. (zie afb. 6)

Draai de zihandgreep vast op het gereedschap in een

van de standen aangegeven in de afbeelding.

De beschermkap aanbrengen en verwijderen (voor schijf met een verzonken middengat, multischijf, schijfvormige draadborstel, doorslijpschijf, diamantschijf)

Bij gebruik van een slipschijf/multischiff met een verzonken middengat, flexischiff of schijfvormige draadborstel moet de beschermkap zodanig op het gereedschap worden gemonteerd dat de gesloten zijde van de kap altid naar de gebruiker is gekeerd. Wanneer u een doorslipschiff of diamantschijf gebruikt, moet u altijd een beschermkap gebruiken die special ontworpen is voor gebruik met doorslipschiiven.

Voor gereedschap met een beschermkap met een borgschroef (zie afb. 7)

Monteer de beschermkap met het uitsteeksel op de beschermkaprand uitgeliind met de inkeping in het lagerhuis. Draai vervolgens de beschermkap 180 graden linksom. Draai tenslotte de schroef stevig vast.

Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Voor gereedschap met een beschermkap met een klemhendel (zie afb. 8 en 9)

Maak de hendel op de beschermkap los. Monter de beschermkap met het uitsteeksel op de beschermkaprand uitgelind met de inkeping in het lagerhuis. Draai vervolgens de beschermkap rond tot de stand aangegeven in de afbeelding. Draai de hendel vast om de beschermkap vast te zetten. Als de hendel te vast of te los zit om de beschermkap te bevestigen, draait u de moer los of vast om de klemkracht van de beschermkap-band in te stellen.

Om de beschermkap te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een slijpschijf/multischijf met een verzonken middengat (accessoire) aanbrengen of verwijderen

+ Gebruik altid de bijgeleverde beschermkap wanneer u met een slijpschif/multischiff met een verzonken middengat werkt. De schijf kan tijdens het gebruik Kapotslaan en de beschermkap helpt verwondingen voorkomen. (zie afb. 10)

Breng de binnenflens aan op de as. Monteer de schijf op

de binnenflens en schroef de borgmoer op de as.

Bij gebruik van een slijpschijf met een verzonken middengat die dikker is dan 7 mm, draait u de borgmoer om en draait u deze op de as.

Modellen voorzien van de letter F zijn standaard uitgerust met een superflens. In vergeliking met een conventionele fiens, is hierbij slechts 1/3 van de kracht nodig om de borgmoer los te draaien.

Voor Australié en Nieuw-Zeeland (zie afb. 11)

Breng de binnenflens aan op de as. Monter de schijf op de binnenflens en schroef de borgmoer op de as met het uitsteeksel omlaag gericht (in de richting van de schijf). (zie afb. 12)

Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as niet kan draaien, en gebruikt u vervolgens de borgmoersleutel om de borgmoer stevig rechisom vast te draaien.

Om de schif te verwijderen, volgt u de procedure in omgekeerde volgorde.

Een schuurschijf (optioneel accessoire) aanbrengen of verwijderen

+ Gebruik uitsuitend schuuraccessoires die in deze gebruiksaanwijzing worden aangegeven. Deze dienen apart te worden aangeschaft. (zie afb. 13)

Breng de rubberen rugschijf aan op de as. Breng de

schuurschijf aan op de rubberen rugschijf en draai de

borgmoer op de as. Om de borgmoer vast te draaien, drukt u de asvergrendeling stevig in zodat de as niet kan draaïen, en gebruikt u vervolgens de borgmoersleutel om de borgmoer stevig rechtsom vast te draaien.

Om de schuurschiff te verwideren, volgt u de procedure in

omgekeerde volgorde.

GEBRUIK A WAARSCHUWING:

Het moet nooit nodig zijn om grote kracht uit te oefenen op het gereedschap. Het gewicht van het gereedschap Zzorgt al voor voldoende druk op het werkstuk. Grote kracht en hoge druk uitoefenen kunnen ertoe leiden dat de schijf breekt. Dit is zeer gevaarlik.

Vervang de schijf ALTIJD als het gereedschap tijdens het slipen is gevallen.

Stoot of sla NOOIT met de slipschijf tegen het werkstuk.

Voorkom dat de schijf over het werkstuk huppelt of bekneld raakt tijdens het werken in hoeken, op scherpe randen, enz. Hierdoor kunt u de controle over het gereedschap verliezen of kan terugslag worden veroorzaakt.

Gebruik het gereedschap NOOIT met zaagbladen en dergelike. Als dergelijke zaagbladen op een slijpmachine worden gebruikt, verspringen ze veelal waardoor u de controle over het gereedschap verliest en persoonlik letsel kan ontstaan.

Schakel het gereedschap nooit in terwij! deze het werkstuk raakt omdat hierdoor de gebruiker kan worden venwond.

Draag tijdens het gebruik altid een veiligheidsbril of gezichtsbescherming,

Schakel na gebruik altijd het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer te leggen

Gebruik als slijpmachine of schuurmachine (zie afb. 14)

Houd het gereedschap ALTID stevig vast met een hand aan de achterhandgreep en de andere hand aan de

zihandgreep. Schakel het gereedschap in en breng daarna de schiff in aanraking met het werkstuk.

In het algemeen geldt: houd de rand van de schijf onder een hoëk van ongeveer 15 graden op het opperviak van het werkstuk.

Tidens de inloopperiode van een nieuwe schijf, mag u de slijpmachine niet in de richting van pijl B gebruiken omdat de schijf dan in het werkstuk zal snijden. Nadat de rand van de schif is afgerond door gebruik, kunt u de schijfin de richting van zowel pijl À als B gebruiken.

Gebruik met een komvormige draadborstel (optioneel accessoire)

Controleer de werking van de draadborstel door het gereedschap onbelast te laten draaien terwil u erop let dat niemand vé6r of in één lin met de draadborstel staat.

Gebruik de draadborstel niet wanneer deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde draadborstel verhoogt de kans op verwonding door aanraking van afgebroken borsteldraadjes. (zie afb. 15)

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodat u goëd bij de as kan. Verwijder het accessoire vanaf de as. Brengt de komvormige draadborstel aan op de as en zet hem vast met behulp van de bijgeleverde sleutel. Voorkom tijdens gebruik van de draadborstel te vel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

Gebruik met een schijfvormige draadborstel (optioneel accessoire)

Controleer de werking van de schijfvormige draadborstel door het gereedschap onbelast te laten draaien terwijl u erop let dat niemand véér of in één lin met de schijfvormige draadborstel staat.

Gebruik de schifvormige draadborstel niet wanneer deze beschadigd is of onbalans heeft. Het gebruik van een beschadigde schifvormige draadborstel verhoogt de kans op verwonding door aanraking van afgebroken borsteldraadies.

Gebruik bij de schifvormige draadborstel ALTIJD de beschermkap, waarbij de buitendiameter van de schifvormige draadborstel binnenin de beschermkap moet vallen. De schif kan tijdens het gebruik Kapotslaan en de beschermkap helpt verwondingen voorkomen. (zie afb. 16)

Trek de stekker uit het stopcontact en leg het gereedschap ondersteboven zodat u goed bij de as kan. Verwijder het accessoire vanaf de as. Draai de schifvormige draadborstel op de as en zet hem vast met de sleutels.

Voorkom tidens gebruik van de schifvormige draadborstel te veel druk waardoor de draadjes te veel verbuigen en daardoor te vroeg afbreken.

Gebruik met een doorslijpscl diamantschijf (optioneel accessoire)

Wanneer u een doorslipschijf of diamantschijf gebruikt, moet u altijd een beschermkap gebruiken die speciaal ontworpen is voor gebruik met doorsipschijven. Gebruik NOOIT een doorslipschijf om zidelings mee te slipen.

Laat de schif niet vastlopen en oefen geen buitensporige druk uit. Probeer niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoogt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.

Begin niet met doorslipen terwi] de schijf al in het werkstuk steekt. Laat de schijf eerst de volle snelheid bereiken en breng daarna de schijf voorzichtig in de snede door het gereedschap naar voren over het werkstukopperviak te bewegen. Wanneer het elektrisch gereedschap wordt gestart terwij de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.

Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zidelingse druk uit te oefenen op de schif (zoals bij schuren), zal de schif barsten en breken waardoor ernstig persoonlik letsel wordt veroorzaakt

Een diamantschijf moet haaks op het door te slipen werkstuk worden gebruikt.

Breng de binnenflens aan op de as. Monter de schijf op de binnenflens en schroef de borgmoer op de as. (zie afb. 17)

Wanneer u een doorslipschiff of diamantschif aanbrengt met een schiffichaam van 7 mm dikte of meer, monteert u de borgmoer met zijn cirkelvormige geleider (uitsteeksel) voor het middengat van de schif in de richting van de schif.

Voor Australië en Nieuw-Zeeland

Een doorslijpschijf of diamantschijf (optioneel accessoire) aanbrengen en verwijderen (zie afb. 18)

+_Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert

+ Gebruik nooït benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten. (zie afb. 19)

Het gereedschap en de ventilatieopeningen moeten

schoon gehouden worden. Maak de ventilatieopeningen

van het gereedschap regelmatig schoon of zodra de ventilatieopeningen verstopt dreigen te raken.

De koolborstels vervangen (zie afb. 20) Wanneer de isolatiepunt binnenin de koolborstel bloot ligt en de collector raakt, schakelt deze automatisch de motor uit. Wanneer dit gebeurt, moeten beide koolborstels worden vervangen. Houd de koolborstels schoon en zorg ervoor dat ze vri kunnen bewegen in de houders. Beide koolborstels dienen tegelikertid te worden vervangen Gebruik alleen identieke koolborstels. (zie afb. 21) Gebruik een schroevendraaier om de koolborsteldoppen te verwideren. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita- vervangingsonderdelen.

+ Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlik letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden:

Mocht u meer informatie willen hebben over deze

accessoires, dan kunt u contact opnemen met uw

plaatselike Makita-servicecentrum:

Zihandgreep Beschermkap voor slijpschif, multischijf of schijfvormige draadborstel met een verzonken middengat Binnenflens, superflens en binnenflens 102 (alleen voor Australié en Nieuw-Zeeland) Slipschif of multischif met verzonken middengat

Beschermkap voor doorslipschijf of diamantschijf

Binnenflens, superflens en binnenflens 78 (alleen voor Australié en Nieuw-Zeeland)

ONE ORNE Doorslipschiff of diamantschijf

E Buitenflens 78 (alleen voor Australië en Nieuw-Zeeland) ? 10 Borgmoer en Ezynut

] Rubberen rugschijf

13 Borgmoer voor schuren

14 Schijfvormige draadborstel

15 Komvormige draadborstel

“1. De superflens en de Ezynut mogen niet tezamen worden gebruikt. “2. Gebruik de binnenflens 78 en buitenflens 78 tezamen (alleen voor Australié en Nieuw-Zeeland)

Voor model GA7020R Als het gereedschap voor andere toepassingen wordt

Geluid ENG102-3 gebruikt, kunnen de trilingswaarden anders zijn.

De typische, A-gewogen geluidsniveaus zin gemeten ENG313-2

volgens EN60745: Gebruikstoepassing: Schuren met schijf Geluidsdrukniveau (L,,): 90 dB (A) Trillingsemissie (a, 54): 3,0 m/s? Geluidsvermogenniveau (LA): 101 dB (A) Onzekerheid (K): 1,5 m/s?

Trilling ENG208-4 De totale trllingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745: Gebruikstoepassing: slipen van opperviakken Trilingsemissie (a, ag): 6,5 m/s? Onzekerheid (K): 1,5 m/s? Als het gereedschap voor andere toepassingen wordt gebruikt, kunnen de trilingswaarden anders zijn.

ENG3132 Gebruikstoepassing: schuren met schif Trilingsemissie (a,pç): 3,5 m/s?

Onzekerheid (K): 1,5 m/s? Voor model GA7040R ENG1023

Geluid De typische, A-gewogen geluidsniveaus zin gemeten volgens EN60745: Geluidsdrukniveau (L,s): 90 dB (A) Geluidsvermogenniveau (LA): 101 dB (A) Onzekerheid (K): 3 dB (A) Draag gehoorbescherming. Trilling ENG208-4 De totale trllingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745: Gebruikstoepassing: slipen van opperviakken Trilingsemissie (a, ag): 7,0 m/s? Onzekerheid (K): 1,5 m/s? Als het gereedschap voor andere toepassingen wordt gebruikt, kunnen de trlingswaarden anders zijn.

ENG3132 Gebruikstoepassing: schuren met schif Trlingsemissie (a, D): 3,0 m/s?

Onzekerheid (K): 1,5 m/s? Voor modellen GA9020R en GA9040R ENG1023

Geluid De typische, A-gewogen geluidsniveaus zin gemeten volgens EN60745: Geluidsdrukniveau (L,s): 90 dB (A) Geluidsvermogenniveau (LA): 101 dB (A) Onzekerheid (K): 3 dB (A) Draag gehoorbescherming. Trilling ENG208-4 De totale trllingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745: Gebruikstoepassing: slipen van opperviakken Trilingsemissie (a, ag): 6,0 m/s? Onzekerheid (K): 1,5 m/s? Als het gereedschap voor andere toepassingen wordt gebruikt, kunnen de trilingswaarden anders zijn.

ENG3132 Gebruikstoepassing: schuren met schif Trilingsemissie (a,pç): 2,5 m/s?

Onzekerheid (K): 1,5 m/s? Voor model GA9030R ENG1023

Geluid De typische, A-gewogen geluidsniveaus zin gemeten volgens EN60745: Geluidsdrukniveau (L,s): 90 dB (A) Geluidsvermogenniveau (LA): 101 dB (A) Onzekerheid (K): 3 dB (A) Draag gehoorbescherming.

Trilling ENG208-4 De totale trllingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745:

Gebruikstoepassing: slipen van opperviakken

Trilingsemissie (a, ag): 5,5 m/s?

Onzekerheid (K): 1,5 m/s? Als het gereedschap voor andere toepassingen wordt gebruikt, kunnen de trilingswaarden anders zijn.

ENG313-2 Gebruikstoepassing: schuren met schijf Trillingsemissie (a;,ps): 2,5 m/s? Onzekerheid (K): 1,5 m/s?

De opgegeven trilingsemissiewaarde is gemeten volgens de standaardtesimethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

De opgegeven trilingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling,

De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktik kan verschillen van de opgegeven trillingsemissiewaarde afhankelik van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktikomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen EU-verklaring van conformiteit Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita- machine(s): Aanduiding van de machine: Haakse slijpmachine Modelnr./Type: GA7020R, GA7030R, GA7040R, GA9020R, GA9030R, GA9040R in serie zijn geproduceerd en Voldoen aan de volgende Europese richtlinen: 98/37/EC tot en met 28 december 2009 en daama aan 2006/42/EC vanaf 29 december 2009 En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Mekita International Europe Lid., Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, Engeland
