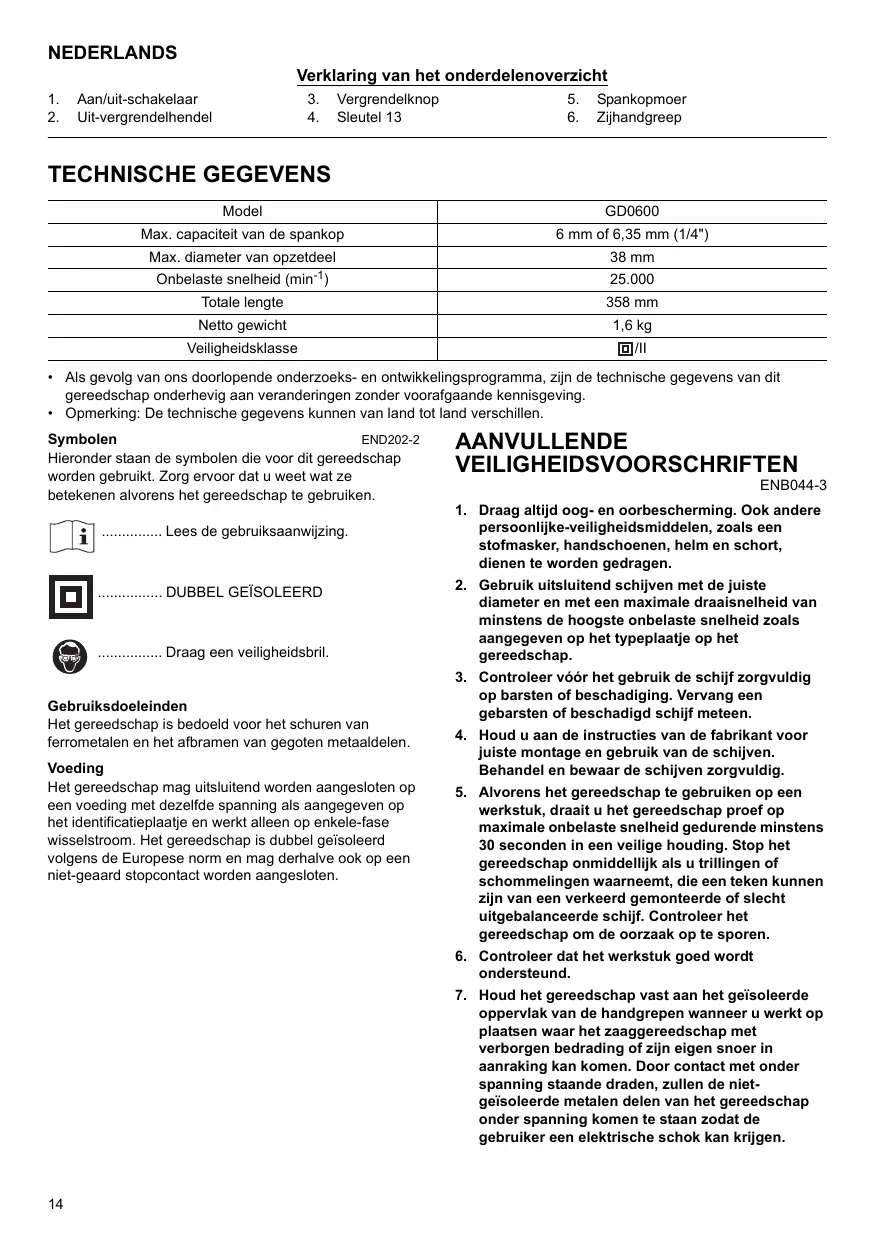

GEBRUIKSAANWIJZING Gd0600 MAKITA

Verklaring van het onderdelenoverzicht

1. Vergrendelknop

2. Sleutel 13

3. Spankopmoer

4. Zijhandgreep

TECHNISCHE GEGEVENS

Model	GD0600
Max. capacitieit van de spankop	6 mm of 6,35 mm (1/4")
Max. diameter van opzetdeel	38 mm
Onbelaste snelheid (min-1)	25.000
Totale lenghte	358 mm
Netto gewicht	1,6 kg
Veiligheidsklasse	回/II

• Als gezolg van ons doorlopende onderzoeks- en ontwikelingsprogramma, zijn de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens konnen van land tot land verschillen.

Symbolen

END202-2

Hieronder staan de symbolen die voor dit gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gebruiken.

Lees de gebruksaanwijzing.

DUBBEL GEISOLEERD

Draag een veiligheidsbril.

Gebruiksdoeleinden

Het gereedschap is bedoeld voor het schuren van ferrometalen en het afbramen van gegoten metaaldelen.

Voeding

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het identificatieplaatje en werkkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

ENB044-3

1. Draag altiijd oog- en oorbescherming. Ook andere personlijkke-veiligheidsmiddelen, Zoals een stofmasker, handschoenen, helm en schort, dienen te worden gedragen.
2. Gebruik uitsluitend schijven met de juiste diameter en met een maximale draaiselheid van minstens de hoogste onbelaste snelheid zoals aangegeven op het typeplaatje op het gereedschap.
3. Controller vór het gebruik de schijf zorgvuldig op barsten of beschadiging. Vervang een gebarsten of beschadigd schijf meteen.
4. Houd u aan de instructies van de fabrikant voor juiste montage en gebruik van de schijven. Behandel en bewaar de schijven zorgvuldig.
5. Alvorens het gereedschap te gebruiken op een werkstuk, draait u het gereedschap proof op maximale onbelaste snugheid gedurende minstens 30 seconden in een veilige houding. Stop het gereedschap onmiddelijk als u trillingen of schommelingen waarneemt, die een teken können zichn van een verkeerd gemonteerde slechtuitgebalanceerde schijf. Controleer het gereedschap om de oorzaak op te sporen.
6. Controller het het werkstuk goed worden ondersteund.

7. Houd het gereedschap vast aan het geisoleerde oppervlak van de handgrepen wonneer u werkct opplaaten waar het zaaggereedschap met verborgen bedrading of zich eigen snoer in aanraking kan komen. Door contact met onder spanning staande draden, zullen de niet-geisoleerde metalen delen van het gereedschaponder spanning komen te staan zodat gebruiker een elektrische schok kan krijgen.

8. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.

9. Wees alert op rondvliegende vonden. Houd het gereedschap zodanig vast dat de vonden wegvliegen van u en andere Personen of brandbare materiaalen.
10. Wees erop bedacht dat de schijf blijft doordraaien nadat het gereedschap isuitgeschakeld.
11. Houd het gereedschap stevig vast.
12. Houd uw handen uit de buurt van draaiende delen.
13. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
14. Raak de schijf Niet onmiddelijk na gebruik aan. Deze kan bijzonder heet+zin en brandwonden op uw huid veroorzaken.
15. Zorg er alkijd voor dat u stevig staat. Zorg ervoor dat er niemand zich onder u bevindt wanner u het gereedschap op een hogeplaats gebruikt.
16. Gebruik het gereedschap Niet op materiaal dat asbest bevat.
17. Gebruik geen water of slijpsmeermiddel.
18. Gebruik dit gereedschap nicht als om metaal door te slijpen.
19. Zorg ervoor dat de ventilatie-openingen nicht verstopt raken bij gebruik in een stoffige omgeving. Als hetoodzakelijk is het stof te verwijderen, moet u het gereedschap eerst loskoppelen van de netvoeding (gebruik hiervoorniet-metalen voorwerpen) en wees voorzichtig geen inwendige onderdelen te beschadigen.

BEWAAR DEZE VOORSCHRIFTEN

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controlleren of af te stellen.

In- en uitschakelen (zie afb. 1)

LET OP:

• Controleer altijd, voordat u de stekker in het stopcontact steekt, of de schakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadat deze is losgelaten.
• Knijp de aan/uit-schakelaar nicht hard in zonder de uitvergrendelhendel in te duwen.

Voor gereedschappen met een vergrendelknop

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelhendel aangebracht. Om het gereedschap te starten, trekt u eerst de uitvergrendelhendel in die richting van de gebruiker en knijpt u verrolgens de aan/uit-schakelaar in. Laat de schakelaar los om het gereedschap te stoppen. Om het gereedschap

continu te laten werken, knijpt u de aan/uit-schakelaar in en drukt u verrolgens op de vergrendelknop. Om vanuit de vergrendelde werkig het gereedschap te stoppen, knijpt u de aan/uit-schakelaar helemaal in enaar u deze verrolgens weeer los.

Voor gereedschappen zonder een vergrendelknop Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelhendel aangebracht. Om het gereedschap te starten, trekt u eerst de uitvergrendelhendel in de richting van de gebruiker en knijpt u verwolgens de aan/uit-schakelaar in. Laat de schakelaar los om het gereedschap te stoppen.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

LET OP:

• Controller altijd of het gereedschap is uit geschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

Een opzetdeel aanbrengen en verwijderen

Draai de spankopmoer los en steek het opzetdeel in de spankopmoer. Gebruik eén steeksleutel om de as op+zijn plaatse t houden en de andere om de spankopmoer stevig aan te draaien. (zie afb. 2)

De as van het opzetdeel mag Niet meer dan 8 mm uit de spankopmoer steken. Als deze afstand groter wordt, kuren trillingen ontstaan of de as van het opzetdeel breken. (zie afb. 3)

Om het opzetdeel te verwijdenen, volgt u de procedure in omgekeerde volgorde.

LET OP:

• Gebruik de juiste maat spankop voor het opzetdeel dat u wilt gebruiken.

BEDIENING

Schakel het gereedschap in zonder dat het opzetdeel het werkstuk raakt en wacht tot het opzetdeel op volle sleidheid draait. Plaatservolgens voorzichtig het opzetdeel op het werkstuk. Beweeg het opzetdeel langzaam waar links voor een moot resultaat. (zie afb. 4)

LET OP:

• Oefen slechts lichte druk ut op het gereedschap. Eenthe hoge druk op het gereedschap leidt slechts tot een slecht resultaat en overbelasting van de motor.

ONDERHOUD

LET OP:

Zorg er altiijd voor dat de machine is uitgeschakeld en de stekker het het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, controle en verranging van de koolborstels, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoelendeinden.

Mocht u meer informatatie wollen haben over deze accessoires, dan kurz u contact opnemen met uwplaatselijke Makita-servicecentrum.

Zijhandgreep (zie afb. 5)

Als u de zijhandgreep wilt gebruiken, verwijdert u eerst de rubberen beschermdop, steekt u daarna de punt van de zijhandgreep zo ver möglichk in de schroefdraadopening van het gereedschap, en verdraait uervolgens de zijhandgreep waar de gewenste bedieningshoek. Tenslotte draaiu u de zijhandgreep stevig vast door deze rechtsom te draaien.

LET OP:

• Als u het gereedschap zonder de zichhandgreep wilt gebruiken,plaatst u de rubberen beschermdop terug op het gereedschap.
  Bij het谈起plaatsen van de rubberen beschermdop, duwt u deze zodanig op het gereedschap dat hetuitsteeksel aan de binnenkant van de rubberen dop op zijnplaats zit in de groef in het gereedschap.

• Opzetdelen

• Set spankoppen (3 mm, 6 mm, 1/4", 1/8")
  Bankschoefhouser
  Sleutel 13
  Zijhandgreepset

Alleen voor Europese landen Geluidsniveau en trilling

Het typische, A-gewogen geluidsdrukneiveau is 73 dB (A). Het geluidsniveau kanijdens gebruik hoger worden dan 85 dB (A).

Draag gehoorbescherming.

De typisch, gewogen, kwadratisch-gemiddelde versnellingswaarde is nicht hoger dan 2,5m / s^2

Deze waarden zijn verkreten volgens EN50144.

ESPANOL

Verantwoordelijke fabrikant:

Wij verklaren onder eigenveerantwoordelijkheid dat dit product voldoet aan de normen van de volgende documenten, EN50144, EN55014, EN61000 in overeenstemming met de richtlijnen van de Raad, 73/23/EEC, 89/336/EEC en 98/37/EC.
