MANUAL DE UTILIZADOR Gd0600 MAKITA

DESCRIPCION DEL FUNCIONAMIENTO

PRECAUCION:

1. Alavanca do interruptor

2. Botão de bloqueio

3. Porca de aperto

4. Alavanca de bloqueio

5. Chave 13

6. Pega lateral

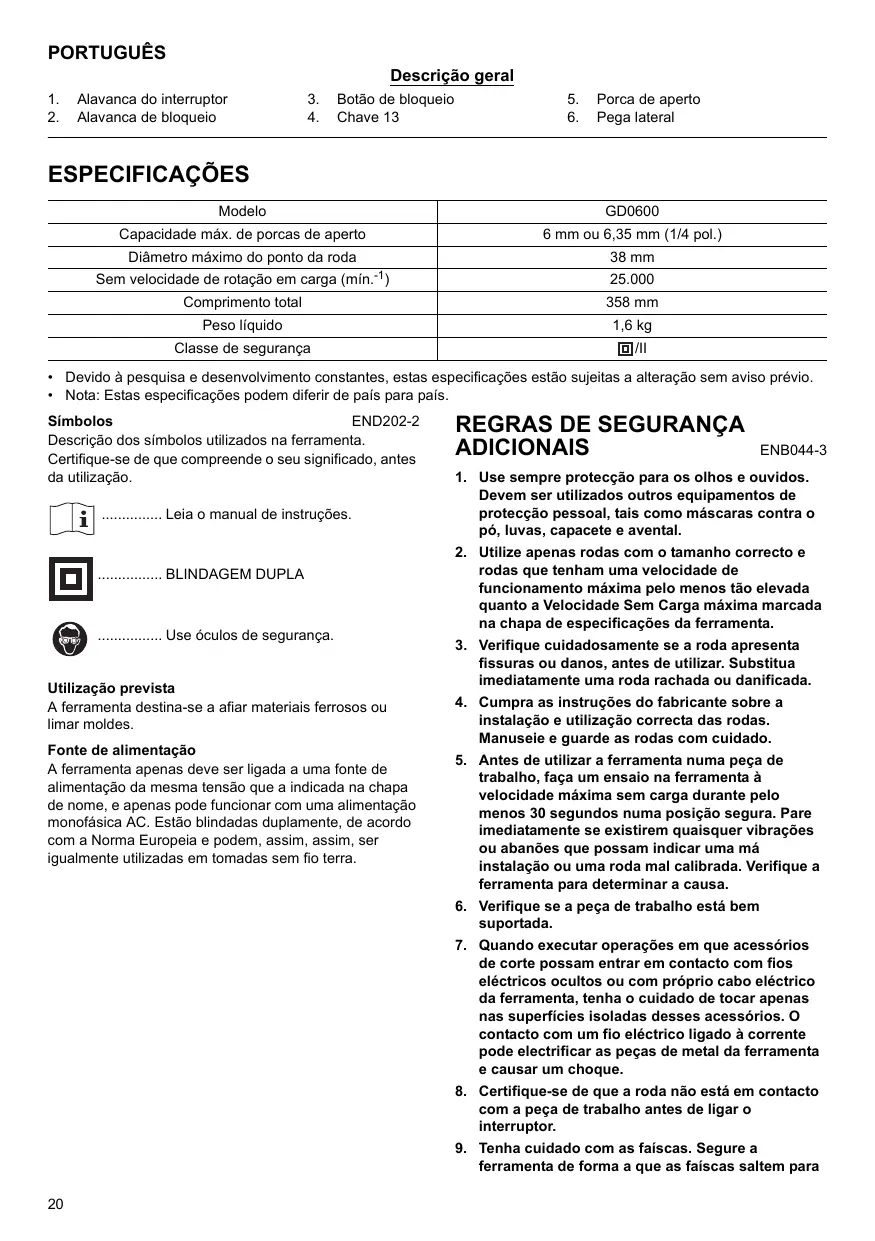

ESPECIFICACOES

Modelo	GD0600
Capacidade max. de porcas de aperto	6 mm ou 6,35 mm (1/4 pol.)
Diâmetro máximo do punto da roda	38 mm
Sem velocidade de rotação em)carga (min.-1)	25.000
Comprimento total	358 mm
Peso liquido	1,6 kg
Classe de segurança	回/II

• Devido à pesquisa e desenvolvimento constantes, estas espécificações estáu sujeitas a alteração sem avis prévio.
• Nota:把这些 espécificações podem diferir de País para País.

Simbolos

END202-2

Descrição dos símbolos realizados na ferramenta.

Certifique-se de que compreende o seu significado, antes dautilização.

Leia o manual de instruções.

BLINDAGEM DUPLA

Use oculos de segurarca.

Utilização prevista

A ferramenta destina-se a afiar materiais ferrosos ou limar moldes.

Fonte de alimentacao

A ferramenta apenas deve ser ligada a uma fonte de alimentacao da mesma tensao que a indicaça na chapa de nome, e apenas pode functionar com uma alimentacao monofasica AC. Estado blindadas duplamente, de acordo com a Norma Europeia e podem, assim, assim, ser igualmente realizadas em tomadas sem fio terra.

REGRAS DE SEGURANÇA ADICIONAIS

ENB044-3

1. Use sempre proteção para os olhos e ouvidos. Devem ser realizados outros equipamentos de proteção pessoal, tais como mascaras contra o po, luvas, capacete e avental.
2. Utilize apenas rodas como o tamanho correto e rodas que tenham uma velocidade de funcionaamento maior pelo menos Tao elevada quando a Velocidade Sem Carga maior marca na chapa de espécografções da ferramenta.
3. Verifique@cuidadosamente se a roda apresenta fissuras ou danos,antes deutilizar.Substitua imeditamenteuma rodrachada oudanificada.
4. Cumpra as instruções do fabricante sobre a instalação e'utilização correcta das rodas. Manuseie e guarde as rodas com cuidado.
5. Antes de utilizes a ferramenta numa peça de trabalho, faça um ensaio na ferramenta à velocidade Tmaxima semarga durante pelerços 30segundos numa posicao segura.Pare imeditamente se existrem quando vibracoes ou abanões que possam indicar uma ma instalacao ou uma roda mal calibrada.Verifique a ferramenta para determinar a causa.
6. Verifique se a peça de trabalho está bem suportada.
7. Quando executar operações em que acessórios de corte possamentrarmetocato com fios electrolycicos ocultos ou comproprio cabo electrolycdo ferramenta, tenha o cuidado do tocar apenas nas superficies isoladas desses acessórios.Ocontacto com um fio electrolycrico ligado a corrente pode electrificar as peças de metal da ferramenta e causar umchoque.
8. Certifique-se de que a roda não está em contacto com a peça de trabalho antes de ligar o interruptor.
9. Tenha cuidado com as faíças. Secure a ferramenta de forma a que as faíças saltem para

longe de si e autres pessoas ou materiais inflamáveis.

1. Tome atençao uma vez que a roda continua a rodar après a ferramenta ser desligada.
2. Secure bem na ferramenta.
3. Afaste as mês das peças em movimento.
4. Não abandone a ferramenta a funciona. Ponha-a funcional apenas quando estiver a segura-la.
5. Não toque na coisa de trabalho logo après a operação uma vez que pode estar demasiado quando e provocar queimaduras.
6. Procure uma posicao em pé estável e firme. Se utilizes a ferramenta em locais altos, verifique se não há ninguém por baixo.
7. Não utilize a ferramenta ou quaisquer materiais que contenham amIENTO.
8. Não utilizeágua ou lubrificante para fazer.
9. Não utilizes esta ferramenta como um cortador.
10. Certifique-se de que as aberturas de ventilacao são mantidas limpas quando travaclar em condições de muito po. Se for necessario limpar primaryo o po, desligue primaryo a ferramenta da fonte de alimentacao (utilize objectos não metalicos) e evite danificar as peças internas.

GUARDE ESTAS INSTRUÇÉS

DESCRÊÇÃO DO FUNCIONAMENTO

PRECAUÇA:

• Certifique-se sempre de que a ferramenta está desligada e com o fio desligado da corrente antes de proceder a ajustamentos ou testar a ferramenta.

O gatilho/interruptor (Fig. 1)

PRECAUÇAÑO:

• Antes de inserir a ficha da ferramenta na tomada, verifique se o gatifilho está a functionar correctamente e se volta a posicao "OFF" quando o solta.
• Não puxe o gatilho àança sem pressionar a alavanca de bloqueio.

Para as ferramentas com botão de bloqueio

Para fazer que o gatifijo sera acidentalmente puxado, é fornecido um botão debloqueio. Para iniciar a ferramenta, puxe a alavanca debloqueio na direcção do operador e, de seguida, puxe o gatifijo. Para parar a ferramenta, solte o gatifijo. Para um functimento continuo, puxe o gatifijo e pressione o botão debloqueio. Para parar a ferramenta da posicao debloqueada, puxe totalmente o gatifijo e solte-o.

Para as ferramentas sem botão de bloqueio

Para encontrar um botão debloqueio. Para iniciar a ferramenta, puxe a alavanca de bloqueio na direcção do operador e, de seguida, puxe o gatiflo. ParaRAR a ferramenta, solte o gatiflo.

MONTAGEM

PRECAUÇAÑO:

• Certificque-se sempre de que a ferramenta está desligada e com o fio desligado da corrente antes de ejectur qualer工作任务 com a ferramenta.

Instalar ou remover o punto da roda

Desaperte a porca de aperto e introduza o punto da roda na porca de aperto. Utilize uma chave para fixar o veio e a outra para aperture bem a porca de aperto. (Fig. 2)

O punto da roda não deve ser instalado a mais de 8 mm da porca de aperto. Exceder esta distança poderia causar vibrações ou um veio quebrado. (Fig. 3)

Para remover o punto da roda, siga o procedimento inverso de instalacao.

PRECAUÇAÑO:

• Utilize o tamanho correto de cone de aperto para o punto da roda que pretende'utilizar.

FUNCTIONAMENTO

Ligue a ferramenta sem que o punto da roda entre em contacto com a peça de trabalho e aguarde até que o punto da roda atinja a velocidade total. De seguida, aplique suavamente o punto da roda à peça de trabalho. Para obter um bom acabamento, move lentamente a ferramenta para a esquerda. (Fig. 4)

PRECAUÇAÑO:

• Aplitude uma pressão leve na ferramenta. Uma pressão excessiva na ferramenta apenas causaria um mau acabamento e sobrecarga do motor.

MANUTENÇA O

PRECAUÇAÑO:

• Certifique-se sempre de que a ferramenta está desligada e o fio desligado da corrente antes de inspeccionar ou fazer a manutenção da ferramenta.

Para manter os níveis de SEGURANÇA e FIABILIDADE, as reparações, inspeçao e substituição das escovas de carvão e outras operações de manutenção ou ajuste devem ser executadas porcentros de assistência Makita autorizados e, no caso de substituição de peças, estas devem ser igualmente Makita.

ACESSORIOS

PRECAUÇA:

• Os seguições acessórios ou extensões são os recomendados para usar com a ferramenta Makita espécificada neste manual. A'utilisation de outros acessórios ou extensões pode provocar ferimentos. Utilize cada acessório ou extensão apenas para o fim indicado.

Se precisar de informations adcionais relatives ao
ccessórios,contacte o centro local de assistência Makita.

Pega lateral (Fig. 5)

Quando utilizar a pega lateral, retire o protector de borracha, introduza a pega lateral no cano da ferramenta ao máximo e rode-a para o angulo pretendedo. De

seguida, aparez bem a pega rodando no sentido dos ponteiros do relógio.

PRECAUÇAÑO:

• Quando utilizes a ferramenta sem pega, instale sempre o protector de borracha na ferramenta.

• Quando instalar a proteção de borracha, empurre-a sempre para a ferramenta até que a saliência no interior da borracha encaixe nas ranhuras na ferramenta.

• Pontos da roda

• Conjunto de cone de aperto (3 mm, 6 mm, 1/4", 1/8")
• Suporte do torno
  Chave 13

• Conjunto da pega laterale

• Kontakthandi tag

• Lasehandtag

So para paises Europeus

Ruido e vibração

O;nivel acustico ponderado A é de 73 dB (A).

O;nvel de ruido quando em functiimento pode exceder os 85 dB (A).

• Use proteção para os ouvidos. -

A raiz quadrada do valor médio ponderado da variação da acceleração não é superior a 2,5m / s^2

Estes valores foram obitidos segudo a norma EN50144.
