TSA 460 - Luidspreker BLAUPUNKT - Gratis gebruiksaanwijzing en handleiding

Merk	BLAUPUNKT
Model	TSA 460
Producttype	Versterker 4/3/2 kanalen klasse D
Max. vermogen (4 ohm)	4 x 120 W / 2 x 300 W
Max. vermogen (2 ohm)	4 x 180 W
RMS-vermogen (4 ohm)	4 x 60 W / 2 x 150 W
RMS-vermogen (2 ohm)	4 x 90 W
Luidsprekerimpedantie	2 - 4 Ω
Frequentiebereik	20 Hz - 20.000 Hz
Signaal-ruisverhouding	> 95 dB/A
Ingangsgevoeligheid (GAIN)	0,3 V - 8 V
Laagdoorlaatfilter (LP)	50 Hz - 250 Hz
Hoogdoorlaatfilter (HP)	50 Hz - 250 Hz
Sub Sonic-filter	20 Hz, schakelbaar
Afmetingen (B x H x D, binnendoos)	205 x 45 x 177 mm
Afmetingen (B x H x D, buitendoos)	253 x 67,5 x 210 mm
Voeding	12 V accu, zekering 50 A
Stroomverbruik	Tot 600 W piek
Beveiliging	Geïntegreerde zekeringen, POWER/PROTECT-indicator
Bedrijfsindicator	Groen (normaal) / Rood (fout)
Compatibiliteit autoradio	RCA-uitgangen of Cinch-ISO-adapter
Fabrieksgarantie	Volgens EU-voorwaarden, zie website Blaupunkt
Onderhoud en reiniging	Afvegen met een droge, zachte doek. Geen schurende middelen gebruiken.
Veiligheidsinstructies	Accu loskoppelen vóór installatie. Professionele bevestiging. Niet blootstellen aan vocht.

Veelgestelde vragen - TSA 460 BLAUPUNKT

Wat te doen als de versterker niet inschakelt?

Controleer de aansluiting van de accu (+12V kabel en massa), de zekering van 50 A op de voedingskabel en de ingebouwde zekeringen (FUSE). Zorg dat de POWER-indicator groen is. Bij rood is er een storing (kortsluiting, oververhitting, enz.).

Hoe stel ik de gain (GAIN) in?

De gain past de ingangsgevoeligheid aan (0,3 V tot 8 V) om overeen te komen met de uitgangsspanning van de autoradio. Draai hem geleidelijk tot u een helder geluid krijgt zonder vervorming. Hij regelt niet het volume.

Wat is het verschil tussen de filters LP, HP en FULL?

LP (Low Pass) laat lage frequenties door voor een subwoofer. HP (High Pass) laat hoge frequenties door voor midden-/hoogtoners. FULL geeft het volledige frequentiebereik door.

Hoe sluit ik een subwoofer aan in brugmodus?

Gebruik de driekanaalsmodus (Fig. 10): verbind de positieve polen van beide kanalen met de subwoofer (+) en de negatieve polen met de subwoofer (-). De belasting mag niet onder 4 Ω komen.

Kan ik de versterker monteren zonder de buitenbehuizing?

Ja, voor krappe ruimtes. Verwijder de buitenbehuizing (schroef de aangegeven schroeven los) en bevestig de versterker met de meegeleverde bevestigingsmaterialen. Zorg voor voldoende ventilatie.

Hoe stel ik het Sub Sonic-filter in?

Het Sub Sonic-filter onderdrukt frequenties onder 20 Hz om de subwoofer te beschermen. Activeer het (schakelbaar) als u een subwoofer gebruikt. Het voorkomt mechanische overbelasting.

Welk type kabel moet ik gebruiken voor de voeding?

Gebruik een kabel met een minimale doorsnede van 6 mm² voor de +12V en massa-aansluitingen. De +12V kabel moet een zekeringhouder van 50 A nabij de accu hebben.

Wat betekent de rode PROTECT-indicator?

De rode indicator duidt op een beveiligingsstatus: kortsluiting, te lage belasting, oververhitting of abnormale voedingsspanning. Controleer de luidsprekerverbindingen en de ventilatie.

Kan ik luidsprekers van 1 Ω aansluiten?

Nee, de versterker is stabiel tot minimaal 2 Ω. Een lagere impedantie kan het apparaat beschadigen en de beveiliging activeren.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op notice-facile.com voor het model Blaupunkt TSA 460. U kunt ook per e-mail een vertaling aanvragen.

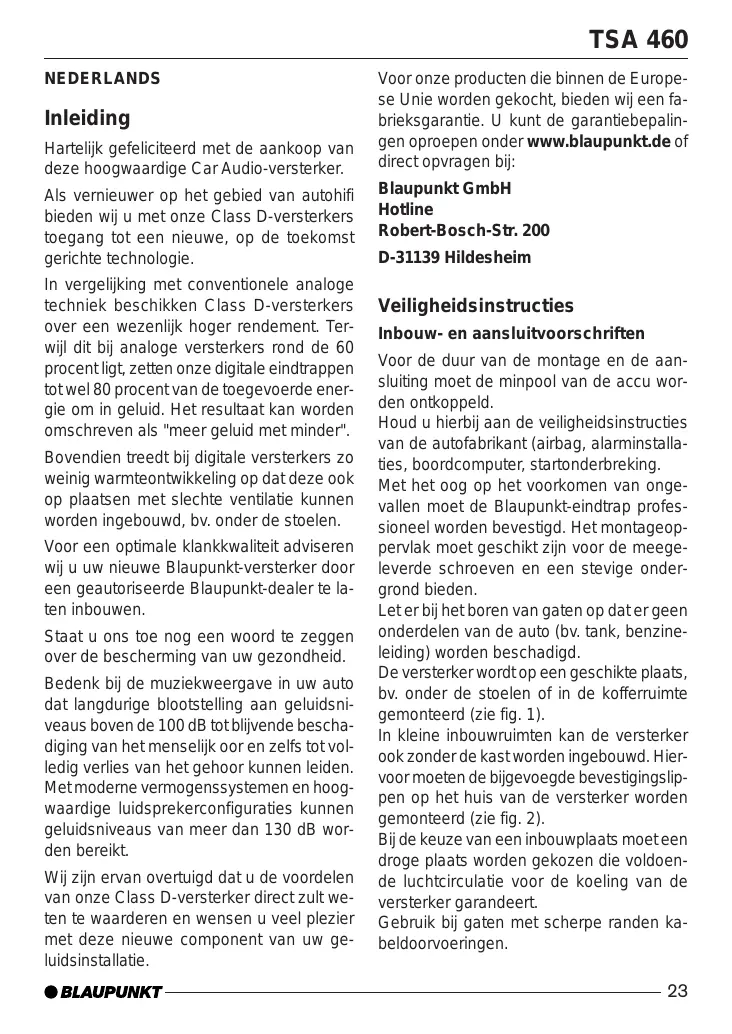

GEBRUIKSAANWIJZING TSA 460 BLAUPUNKT

Hartelijk gefeliciteerd met de aankoop van deze hoogwaardige Car Audio-versterker.

Als vernieuwer op het gebied van autohifi bieden wij u met onze Class D-versterkers toegang tot een nieuwe, op de toekomst gerichte technologie.

In vergelijking met conventionele analoge techniek beschikken Class D-versterkers over een wezenlijk hoger rendement. Terwijl dit bij analoge versterkers rond de 60 procent liegt, zetten onze digitale eindtrappen tot wel 80 procent van de toegevoerde energie om in geluid. Het resultaat kan worden omschreven als "meer geluid met minder".

Bovendien treedt bij digitale versterkers zo weinig warmteontwikkeling op dat deze ook op plaatsen met slechte ventilatie kunnen worden ingebouwd, bv. onder de stoelen.

Voor een optimale klankkwaliteit adviseren wij u uw nieuwe Blaupunkt-versterker door een geautoriseerde Blaupunkt-dealer te laten inbouwen.

Staat u ons toe nog een woord te zeggen over de bescherming van uw gezondheid.

Bedenk bij de muziekweergave in uw auto dat langdurige blootstelling aan geluidsniveaus boven de 100 dB tot blijvende beschadiging van het menselijk oor en zelfs tot volledig verlies van het gehoor kunnen leiden. Met moderne vermogenssystemen en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Wij zijn ervan overtuigd dat u de voordelen van onze Class D-versterker direct zult weten te waarderen en wensen u veel plezier met deze nieuwe component van uw geluidsinstallatie.

Voor onze producten die binnen de Europe-se Unie worden gekocht, bieden wij een fabrieksgarantie. U kunt de garantiebepalingen oproepen onder www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Veiligheidsinstructies

Inbouw- en aansluitvoorschriften

Voor de duur van de montage en de aan-sluiting moet de minpool van de accu worden ontkoppeld.

Houd u hierbij aan de veiligheidsinstructies van de autofabrikant (airbag, alarminstallaties, boordcomputer, startonderbreking.

Met het oog op het voorkomen van ongevallen moet de Blaupunkt-eindtrap professioneel worden bevestigd. Het montageoppervlak moet geschikt zijn voor de meegeleverde schroeven en een stevige ondergrond bieden.

Let er bij het boren van gaten op dat er geen onderdelen van de auto (bv. tank, benzine-leiding) worden beschadigd.

De versterker wordt op een geschikte plaats, bv. onder de stoelen of in de kofferruimte gemonteerd (zie fig. 1).

In kleine inbouwruimten kan de versterker ook zonder de kast worden ingebouwd. Hier- voor moeten de bijgevoegde bevestigingslippen op het huis van de versterker worden gemonteerd (zie fig. 2).

Bij de keuze van een inbouwplaats moet een droge plaats worden gekozen die voldoende luchtcirculatie voor de koeling van de versterker garandeert.

Gebruik bij gaten met scherpe randen ka- beldoorvoeringen.

Gebruik luidsprekers met een impedantie van 2 tot 4 Ω. Let op de maximale belastbaarheid (muziekvermogen).

Gebruik luidsprekeraansluitkabels tot 2,5 mm ^2 . Sluit de luidsprekers niet aan op de massa; gebruik alleen de aangegeven klemmen.

De doorsnede van de plus- en minkabel mag niet minder bedragen dan 6 mm ^2 .

De pluskabel tussen de accu en de versterker moet direct op de accu met een zekeringhouder (50 A) worden gezekerd.

Demontage van de buitenste kast (zie fig. 3)

1. Draai de schroef (A) van de afdekking boven de schakelaars en instelregelaars eruit. Licht hierna de afdekking op en verwijder deze voorzichtig.
2. Draai de vier schroeven (B) van de bovenste schaal van de kast eruit en verwijder de bovenste schaal.
3. Draai de zes schroeven (C) aan de onderkant van de kast eruit en haal de versterker uit de onderste schaal.

De versterker is geschikt voor het aansluiten op autoradio's met cinch-aansluiting.

Voor het aansluiten op autoradio's met ISO-aansluiting dient u een ISO-cinch-adapter van Blaupunkt te gebruiken.

Toepassingen en luidsprekeraansluiting:

	TSA 460
Kanalen	4/3/2
Max. power4 ohm	4 x 120 W /2 x 300 W	fig. 7,8, 9
Max. power2 ohm	4 x 180 W	fig. 7,9
RMS power4 ohm	4 x 60 W /2 x 150 W	fig. 7,8, 9
RMS power2 ohm	4 x 90 W	fig. 7,9
Frequentiebereik	20 - 20000 Hz
Signaal-ruis-afstand	> 95 dB/A
Ingangs-gevoeligheid	0,3 - 8 V
Stabiliteit	2 ohm
Laatdoorlaatfilter(low pass)	50 - 250 Hz
Hoogdoorlaatfilter(high pass)	50 - 250 Hz
Subsonic-filter	20 Hz,schakelbaar
Afmetingenbxhxd (mm)Binnenste kastBuitenste kast	205 x 45 x 177253 x 67,5 x 210

Plus-/minaansluiting

De doorsnede van de plus- en minkabel mag niet minder bedragen dan 6 mm ^2 .

Gebruik bij gaten met scherpe randen kabeldoorvoeringen. Schroef een conventionele minkabel (6 mm ^2 ) stevig vast aan een storingsvrij massapunt (carrosserieschroef, carrosseriestaal - niet aan de minpool van de accu). Kras het metaal van het contactoppervlak blank en vet het in met grafietvet.

Aansluitvoorbeelden

Om de leidingen op de versterker aan te sluiten dient u de bovenste schaal van de kast te verwijderen (zie "Demontage van de buitenste kast").

Aansluiting van de voedings- spanning ...... fig. 4

Aansluiting op autoradio's met cinch-uitgang ...... fig. 5

Aansluiting op autoradio's met luidsprekeruitgang ...... fig. 6

Luidsprekeraansluitingen ...... fig. 7, 8, 9

Tri-mode ...... fig. 10

- +12V

Bij aansluiting via de cinch- of luidsprekerbussen van de autoradio moet de geschakelde leiding worden aangesloten.

Tri-mode

U kunt twee luidsprekers gebruiken en tegelijkertijd een derde luidspreker in monoweergave (brugweergave) hieraan toevoegen (zie fig. 10).

Regelaar GAIN

Met behulp van de GAIN-regelaar kan de ingangsgevoeligheid van de Blaupunkt-eindtrap worden aangepast aan de uitgangs-spanning van uw autoradiovoorversterker.

Het instelgebied loopt van 0,3 V tot 8 V.

Bij aansluiting van een autoradio van andere fabrikanten moet de ingangsgevoeligheid worden aangepast in overeenstemming met de specificaties van de fabrikant.

Houdt u er rekening mee dat de GAIN-regelaar geen volume-instelling is!

INPUT

Voorversterkeringangen voor rechter- (right) en linker- (left) kanaal. Voor deze aansluiting dient u hoogwaardige Blaupunkt-cinch/RCA-kabels te gebruiken.

LP/HP/FULL-schakelaar

Selecteer vóór de montage de cross-over-schakelaar van de eindtrap om het laagdoorlaatfilter (LP), het hoogdoorlaatfilter (HP) of full range (FULL) in te stellen. In stand FULL wordt het volledige frequentiebereik van de uitgang gebruikt.

Het gebruik van de geïntegreerde scheidingsfilters is vooral zinvol bij meerwegsoundsystemen met aparte subwoofer.

Om een subwoofer zinvol te gebruiken en zodoende de beste klank te bereiken, is het noodzakelijk om deze voor bepaalde frequenties af te sluiten en alleen de lage frequenties (bassen) ernaartoe te leiden.

Om dit te doen kiest u LP en stelt u met behulp van de overgangsfrequentieregelaar de bovenste frequentie in tussen 50 Hz en 250 Hz. Zodoende wordt elke subwoofer optimaal ontkoppeld.

Bij stand HP kan met de bijbehorende overgangsfrequentieregelaar de onderste grensfrequentie worden gevarieerd tussen 50 Hz en 250 Hz.

Voor een exacte akoestische afstemming van het scheidingsfilter raden wij u aan om zich te laten adviseren door een professionele Blaupunkt-dealer.

De technische gegevens van de gebruikte luidsprekers dienen bij de afstemming van het scheidingsfilter absoluut in acht te worden genomen.

Overgangsfrequentieregelaar (LP FREQ + HP FREQ)

Wanneer het scheidingsfilter met de cross-overschakelaar geactiveerd is (LP of HP), kan de overgangsfrequentie van elk van de filters met de desbetreffende regelaar traploos worden ingesteld tussen 50 Hz en 250 Hz. Bij full range-weergave heeft deze regelaar geen functie.

Instelling voor een subwoofer

Om een subwoofer zinvol te gebruiken en zodoende de beste klank te bereiken, is het noodzakelijk om deze voor bepaalde frequenties af te sluiten en alleen de lage frequencies (bassen) ernaartoe te leiden.

1. Stel op de versterker allereerst de GAINregelaar in op minimum en de LP-frequentieregelaar op de middenstand.
2. Speel nu met uw autoradio muziek af die u goed kent en die lage bassen bevat (bv. pop). Vergroot nu langzaam het volume van de versterker door de GAINregelaar met de klok mee te draaien, totdat de muziek qua weergave evenwichtig klinkt, d.w.z. de basweergave noch te zwak, noch te overheersend overkomt.

3. Luister nu naar de verhouding tussen de lage mannenstemmen tot de hoge bas, alsmede naar de verhouding tussen de hoge bas (kickbass) en de lage bas. De bas moet in het ideale geval strak en gemarkeerd klinken, met een duidelijke lage bas. Mannenstemmen moeten noch te dun, noch opgeblazen overkomen. Wanneer de klank aan uw wensen voldoet, kan de afregeling worden beëindigd. Zo niet, dan gaat u verder zoals beschreven onder punt 4 en 5.

4. Wanneer mannenstemmen opgeblazen klinken of de lage bas te zwak is, dient u de LP-frequentieregelaar iets in de richting van het minimum draaien en de afstemming voortzetten zoals beschreven onder punt 2.

5. Wanneer de bas diep klinkt, maar onzuiver is en dreunt, of wanneer mannenstemmen te dun klinken, moet de LP-frequentieregelaar iets in de richting van het maximum worden gedraaid. Zet de afstemming dan voort bij punt 2.

Voor een exacte akoestische afstemming van het scheidingsfilter raden wij u aan om zich te laten adviseren door een professionele Blaupunkt-dealer.

De technische gegevens van de gebruikte luidsprekers dienen bij de afstemming van het scheidingsfilter absoluut in acht te worden genomen.

SUB SONIC

Het subsonic-filter dient voor het gebruik van de versterker wanneer er een subwoofer is aangesloten. Het kan extra worden ingeschakeld om de subwoofer te beschermen tegen mechanische overbelasting door lage, niet meer in het hoorbare gebied vallende frequenties.

Geïntegreerde zekeringen (FUSE)

De in de versterker geïntegreerde zekeringen (fuse) beschermen de eindtrap en het gehele elektrische systeem in het geval van een storing. Overbrug bij gebruik van een vervangende zekering nooit zekeringen en vervang deze nooit door typen met een hoger ampèrage.

Indicatie 'in bedrijf' (POWER/PROTECT)

Groen lampje: eindtrap aan, normale bedrijfstoestand

Rood lampje: de eindtrap is elektronisch uitgeschakeld omdat er sprake is van een storing.

Wijzigingen voorbehouden.
