MODE D'EMPLOI TSA 460 BLAUPUNKT

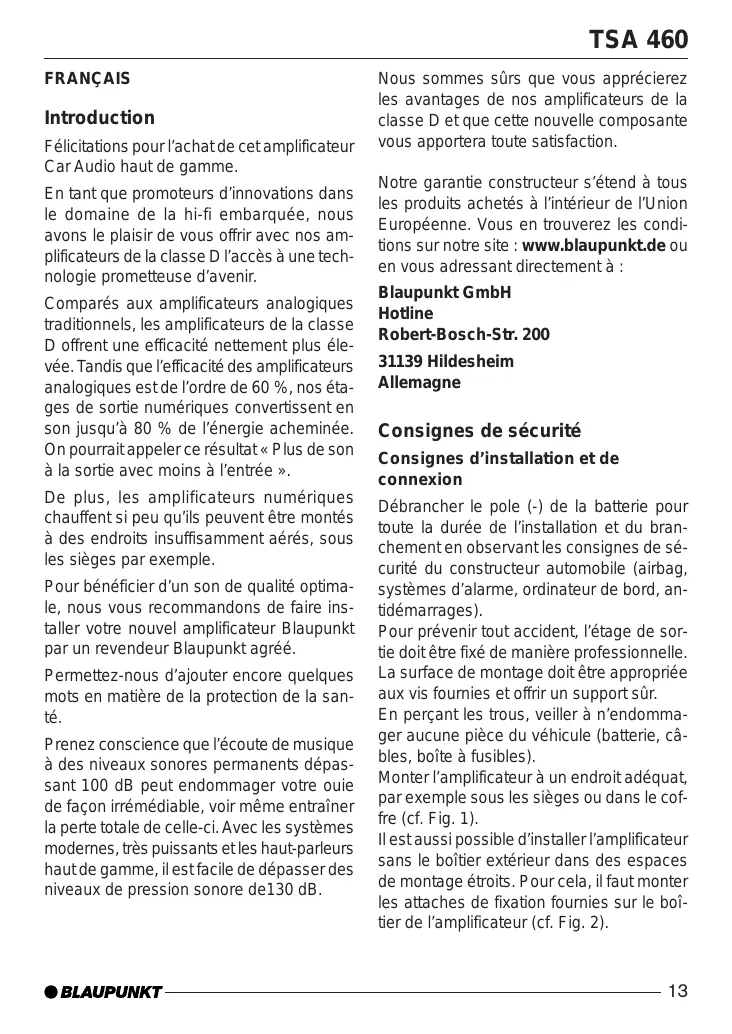

Introduction Félicitations pour l’achat de cet amplificateur Car Audio haut de gamme. En tant que promoteurs d’innovations dans le domaine de la hi-fi embarquée, nous avons le plaisir de vous offrir avec nos amplificateurs de la classe D l’accès à une technologie prometteuse d’avenir. Comparés aux amplificateurs analogiques traditionnels, les amplificateurs de la classe D offrent une efficacité nettement plus élevée. Tandis que l’efficacité des amplificateurs analogiques est de l’ordre de 60 %, nos étages de sortie numériques convertissent en son jusqu’à 80 % de l’énergie acheminée. On pourrait appeler ce résultat « Plus de son à la sortie avec moins à l’entrée ». De plus, les amplificateurs numériques chauffent si peu qu’ils peuvent être montés à des endroits insuffisamment aérés, sous les sièges par exemple. Pour bénéficier d’un son de qualité optimale, nous vous recommandons de faire installer votre nouvel amplificateur Blaupunkt par un revendeur Blaupunkt agréé. Permettez-nous d’ajouter encore quelques mots en matière de la protection de la santé. Prenez conscience que l’écoute de musique à des niveaux sonores permanents dépassant 100 dB peut endommager votre ouie de façon irrémédiable, voir même entraîner la perte totale de celle-ci. Avec les systèmes modernes, très puissants et les haut-parleurs haut de gamme, il est facile de dépasser des niveaux de pression sonore de130 dB. Nous sommes sûrs que vous apprécierez les avantages de nos amplificateurs de la classe D et que cette nouvelle composante vous apportera toute satisfaction. Notre garantie constructeur s’étend à tous les produits achetés à l’intérieur de l’Union Européenne. Vous en trouverez les conditions sur notre site : www.blaupunkt.de ou en vous adressant directement à : Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 31139 Hildesheim Allemagne Consignes de sécurité Consignes d’installation et de connexion Débrancher le pole (-) de la batterie pour toute la durée de l’installation et du branchement en observant les consignes de sécurité du constructeur automobile (airbag, systèmes d’alarme, ordinateur de bord, antidémarrages). Pour prévenir tout accident, l’étage de sortie doit être fixé de manière professionnelle. La surface de montage doit être appropriée aux vis fournies et offrir un support sûr. En perçant les trous, veiller à n’endommager aucune pièce du véhicule (batterie, câbles, boîte à fusibles). Monter l’amplificateur à un endroit adéquat, par exemple sous les sièges ou dans le coffre (cf. Fig. 1). Il est aussi possible d’installer l’amplificateur sans le boîtier extérieur dans des espaces de montage étroits. Pour cela, il faut monter les attaches de fixation fournies sur le boîtier de l’amplificateur (cf. Fig. 2).

TSA 460 Choisir un endroit sec où l’air y circule suffisamment pour assurer le refroidissement de l’amplificateur. Utiliser des passe-câbles si le bord des trous est coupant. Amplificateur 4/3/2 canaux de classe D TSA 460 Utiliser des haut-parleurs ayant une impédance de 2 à 4 Ω. Observer la capacité de charge max. (puissance musicale). Pour les autoradios équipés d’une connectique ISO, prière d’utiliser l’adaptateur CinchISO Blaupunkt. Utiliser un câble de connexion de hautparleur de 2,5 mm2 max. Ne pas raccorder les haut-parleurs à la masse, utiliser uniquement les bornes marquées. Utilisations possibles et connexion des haut-parleurs : La section du câble (+) et du câble (-) ne doit pas être inférieure à 6 mm2. Le câble (+) entre la batterie et l’amplificateur doit être protégé directement sur la batterie au moyen d’un porte-fusible (50 A). Démontage du boîtier extérieur (cf. Fig. 3)

1. Dévisser la vis (A) du couvercle au-dessus des commutateurs et des boutons

de réglage. Soulever ensuite le couvercle et le retirer avec précaution.

2. Dévisser les quatre vis (B) de la coque

supérieure du boîtier et enlever la coque supérieure.

3. Dévisser les six vis (C) situées sur le dessous du boîtier et enlever l’amplificateur

de la coque inférieure. L’amplificateur est prévu pour être raccordé à des autoradios offrant une connectique Cinch. Canaux Puiss. max 4 ohms Puiss. max 2 ohms Puiss. RMS 4 ohms Puiss. RMS 2 ohms Bande passante Rapport signal/bruit Résistance d’entrée Stabilité Filtre passe-bas (Low Pass) Filtre passe-haut (High Pass) Filtre Sub Sonic Dimensions LxHxP (mm) Boîtier intérieur Boîtier extérieur

TSA 460 Branchement des câbles (+) et (-) Bouton de réglage GAIN La section du câble (+) et du câble (-) ne doit pas être inférieure à 6 mm2. Le bouton de réglage GAIN permet de régler la sensibilité d’entrée de l’étage de sortie Blaupunkt sur la tension de la sortie préampli de votre autoradio. Utiliser des passe-câbles si les trous percés ont des bords vifs. Bien visser le câble (-) de 6 mm2 en vente dans le commerce à un point de contact à la masse, libre d’interférence (vis de carrosserie, tôle de carrosserie) (et non pas au pôle (-) de la batterie !). Mettre à nu la surface de contact à la masse en grattant, et la graisser avec de la graisse graphitique. Exemples de branchement La coque supérieure du boîtier doit être enlevée pour raccorder les fils à l’amplificateur (cf. « Démontage du boîtier extérieur »). Connexion de la tension d’alimentation .................................. Fig. 4 Connexion à des autoradios avec sortie RCA ............................... Fig. 5 Connexion à des autoradios avec sortie haut-parleurs ................. Fig. 6 Connexions des haut-parleurs . Fig. 7, 8, 9 Mode triple ..................................... Fig. 10 +12V En cas de connexion au moyen des connecteurs Cinch ou haut-parleur de l’autoradio, le câble de commutation doit être raccordé. Mode triple Vous avez la possibilité de faire fonctionner 2 haut-parleurs et de faire fonctionner en parallèle un troisième haut-parleur en mode modo (mode pont) (cf. Fig. 10). La plage de réglage va de 0,3 V à 8 V. Si l’autoradio a été fabriqué par un autre constructeur, régler la sensibilité d’entrée en fonction des indications données par le constructeur. Notez que le bouton de réglage GAIN ne règle pas le volume ! INPUT Entrées préampli pour le canal droit (right) et gauche (left). Pour le branchement, prière d’utiliser des câbles cinch/RCA Blaupunkt haut de gamme. Commutateurs LP / HP / FULL Avant de procéder à l’installation, sélectionner le commutateur X-OVER de l’étage de sortie pour régler le filtre passe-bas (LP), le filtre passe-haut (HP) ou la gamme complète (FULL). La position FULL signifie que toute la bande passante sera utilisée à la sortie. Il est conseillé d’utiliser le séparateur de fréquences intégré sur le système sonore canaux multiples à subwoofer séparé. Afin d’utiliser au mieux un subwoofer et d’atteindre la meilleure tonalité, il est nécessaire de le découpler en fréquences pour lui amener uniquement les fréquences basses (graves). Pour ce faire, sélectionner le filtre passe-bas (LP) et régler la fréquence supérieure entre 50 Hz et 250 Hz à l’aide du réglage de la fréquence de recouvrement. Chaque subwoofer est ainsi découplé de manière optimale.

TSA 460 En sélectionnant le filtre passe-haut (HP), il est possible de varier la fréquence limite inférieure entre 50 Hz et 250 Hz à l’aide du réglage de fréquence de recouvrement correspondant. l’amplificateur dans le sens des aiguilles jusqu’à ce que la musique soit équilibrée sur le plan de la tonalité, les graves n’étant ni faibles ni accentuées. Réglage de la fréquence de recouvrement (LP FREQ + HP FREQ)

3. Faites maintenant attention au rapport

entre les voix masculines graves et les graves supérieures, et au rapport entre les graves supérieures (kickbass) et les graves profondes. Dans le meilleur des cas, la basse devrait pétiller et restituer des graves inférieures nettes et les voix masculines devraient paraître ni grêles ni trop gonflées. Si la tonalité répond à vos attentes, mettez fin à la mise au point. Dans le cas contraire, procédez comme décrit aux paragraphes 4. et 5. Lorsque le séparateur de fréquences est activé par le commutateur X-OVER (LP ou HP), il est possible de régler progressivement la fréquence de recouvrement du filtre respectif de 50 Hz à 250 Hz. Ce réglage est sans fonction en mode Fullrange.

4. Si les voix masculines sonnent gonflées

ou si les graves profondes sont trop faibles, il est conseillé de tourner légèrement le bouton de réglage de fréquence LP vers le minimum et reprendre la mise au point à partir du paragraphe 2. Pour assurer un réglage acoustique précis du séparateur de fréquences, nous vous recommandons de prendre contact avec un revendeur spécialisé Blaupunkt. Il est absolument nécessaire de prendre en compte les données techniques des haut-parleurs utilisés lors du réglage du séparateur de fréquences. Réglage destiné à un subwoofer Pour utiliser correctement un subwoofer et obtenir le meilleur son possible, il est nécessaire de le découpler sur le plan fréquence pour ne lui acheminer que les fréquences basses (graves).

1. Sur l’amplificateur, mettez d’abord le bouton de réglage GAIN sur minimum et le

bouton de réglage de fréquences LP au milieu.

2. Écoutez d’abord une musique qui vous

est connue, contenant en partie des basses profondes (par musique pop) avec votre autoradio. Maintenant, augmentez lentement le volume du subwoofer en tournant le bouton de réglage GAIN sur

5. Si la basse est profonde, mais pas nette

et vrombissante ou si les voix masculines sont trop grêles, tournez légèrement le bouton de réglage de fréquence LP vers le maximum. Continuez ensuite la mise au point à partir du paragraphe 2. Pour le réglage acoustique précis du séparateur de fréquences, nous vous recommandons de consulter un revendeur Blaupunkt. Les caractéristiques techniques des haut-parleurs utilisés doivent être prises en considération pendant la mise au point du séparateur de fréquences. TSA 460 SUB SONIC Le filtre Sub Sonic sert au fonctionnement de l’amplificateur quand un subwoofer est connecté. Il peut être raccordé pour protéger le subwoofer de la surcharge mécanique due aux fréquences basses n’appartenant plus au domaine de l’audible. Fusibles intégrés (FUSE) L’étage de sortie et le système électrique complet sont protégés en cas de défaillance par les fusibles (fuse) intégrés dans l’amplificateur. En cas d’utilisation d’un fusible de recharge, ne jamais ponter les fusibles ou les remplacer par d’autres présentant une intensité supérieure. Voyant de fonctionnement (POWER / PROTECT) Lumière verte : Etage de sortie allumé, état de fonctionnement normal. Lumière rouge : Etage de sortie mis hors circuit dû à un défaut. Sous réserve de modifications.
