MANUAL DE UTILIZADOR TSA 460 BLAUPUNKT

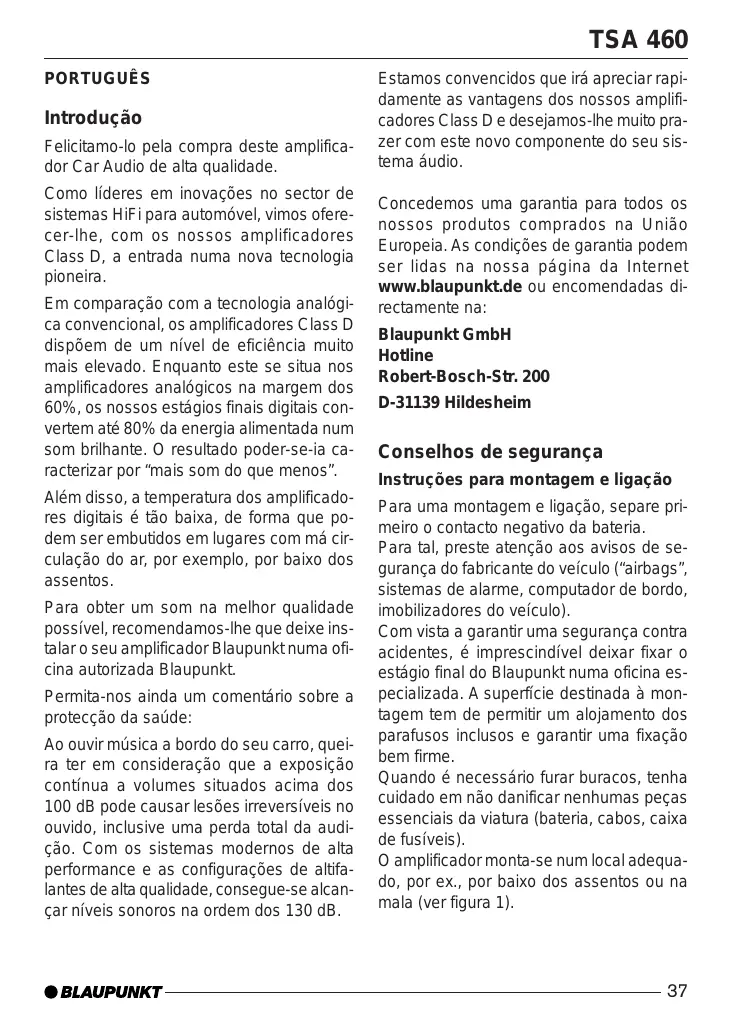

TSA 460 PORTUGUÊS Introdução Felicitamo-lo pela compra deste amplificador Car Audio de alta qualidade. Como líderes em inovações no sector de sistemas HiFi para automóvel, vimos oferecer-lhe, com os nossos amplificadores Class D, a entrada numa nova tecnologia pioneira. Em comparação com a tecnologia analógica convencional, os amplificadores Class D dispõem de um nível de eficiência muito mais elevado. Enquanto este se situa nos amplificadores analógicos na margem dos 60%, os nossos estágios finais digitais convertem até 80% da energia alimentada num som brilhante. O resultado poder-se-ia caracterizar por “mais som do que menos”. Além disso, a temperatura dos amplificadores digitais é tão baixa, de forma que podem ser embutidos em lugares com má circulação do ar, por exemplo, por baixo dos assentos. Para obter um som na melhor qualidade possível, recomendamos-lhe que deixe instalar o seu amplificador Blaupunkt numa oficina autorizada Blaupunkt. Permita-nos ainda um comentário sobre a protecção da saúde: Ao ouvir música a bordo do seu carro, queira ter em consideração que a exposição contínua a volumes situados acima dos 100 dB pode causar lesões irreversíveis no ouvido, inclusive uma perda total da audição. Com os sistemas modernos de alta performance e as configurações de altifalantes de alta qualidade, consegue-se alcançar níveis sonoros na ordem dos 130 dB. Estamos convencidos que irá apreciar rapidamente as vantagens dos nossos amplificadores Class D e desejamos-lhe muito prazer com este novo componente do seu sistema áudio. Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições de garantia podem ser lidas na nossa página da Internet www.blaupunkt.de ou encomendadas directamente na: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim Conselhos de segurança Instruções para montagem e ligação Para uma montagem e ligação, separe primeiro o contacto negativo da bateria. Para tal, preste atenção aos avisos de segurança do fabricante do veículo (“airbags”, sistemas de alarme, computador de bordo, imobilizadores do veículo). Com vista a garantir uma segurança contra acidentes, é imprescindível deixar fixar o estágio final do Blaupunkt numa oficina especializada. A superfície destinada à montagem tem de permitir um alojamento dos parafusos inclusos e garantir uma fixação bem firme. Quando é necessário furar buracos, tenha cuidado em não danificar nenhumas peças essenciais da viatura (bateria, cabos, caixa de fusíveis). O amplificador monta-se num local adequado, por ex., por baixo dos assentos ou na mala (ver figura 1).

TSA 460 Em espaços reduzidos, também é possível montar o amplificador sem a caixa exterior. Para o efeito, é necessário fixar as linguetas de fixação na caixa do amplificador. (Ver fig. 2). Para a montagem, deve escolher-se um lugar seco e com uma boa circulação do ar, de forma a garantir um arrefecimento do amplificador. Nos buracos com arrestas vivas, usar passagens de cabos. Usar altifalantes com uma impedância de 2-4 Ω. Respeitar a potência máxima musical. Para ligação dos altifalantes, usar cabos com uma secção transversal de até 2,5 mm2. Não ligar os altifalantes à terra, usar exclusivamente os bornes indicados. Os cortes transversais dos cabos positivo e negativo não devem ser inferiores a 6 mm2. O cabo positivo que liga a bateria ao amplificador tem de ser protegido directamente na bateria mediante um porta-fusíveis (50 A). Desmontagem da caixa exterior (ver fig. 3)

1. Desatarraxar o parafuso (A) da tampa,

situado acima dos comutadores e reguladores. Depois levantar a tampa e retirá-la cuidadosamente.

2. Desatarraxar os quatro parafusos (B) fixos no revestimento superior da caixa e

retirar o revestimento.

3. Desatarraxar os seis parafusos (C) fixos

no lado inferior da caixa e retirar o amplificador do revestimento inferior.

Amplificador de 4/3/2 canal Class D TSA 460 Este amplificador pode ligar-se a auto-rádios que estejam equipados com uma tomada Cinch. Para ligar o amplificador aos auto-rádios com uma tomada ISO, deve usar-se um adaptador ISO Cinch da Blaupunkt. Aplicações possíveis e ligação de altifalantes: Canais Potência máx. 4 Ohm Potência máx. 2 Ohm Potência RMS 4 Ohm Potência RMS 2 Ohm Frequência em resposta Relação sinal/ruído Sensibilidade de entrada Estabilidade Filtro passa-baixo (Low Pass) Filtro passa-alto (High Pass) Filtro Sub Sonic Dimensões LxAxP (mm) Caixa interior Caixa exterior TSA 460 4/3/2 4 x 120 Watt / 2 x 300 Watt 4 x 180 Watt 4 x 60 Watt / 2 x 150 Watt 4 x 90 Watt

TSA 460 Ligação do cabo positivo/negativo Regulador GAIN Os cortes transversais dos cabos positivo e negativo não devem ser inferiores a 6 mm2. O regulador GAIN permite-lhe adaptar a sensibilidade de entrada do estágio final Blaupunkt à tensão de saída disponível na saída de pré-amplificador do seu auto-rádio. Nos buracos com arrestas vivas, usar passagens de cabos. Fixar firmemente os cabos negativos de uso corrente com 6 mm2 a um ponto de terra livre de interferências (parafuso da carroçaria, chapa da carroçaria) (não ligar ao pólo negativo da bateria!). Polir a superfície de metal no ponto de contacto à terra e lubrificar com gordura grafítica. Exemplos de ligação Para ligar os fios ao amplificador, é necessário retirar o revestimento inferior da caixa (ver “Desmontagem da caixa exterior”). Ligação da alimentação de tensão .. Fig. 4 Ligação a auto-rádios com saída Cinch ..................................... Fig. 5 Ligação a auto-rádios com saída para altifalantes ...................... Fig. 6 Ligação dos altifalantes ........... Fig. 7, 8, 9 Tri-Mode ........................................ Fig. 10 +12V No caso de ligação à tomada Cinch ou às tomadas para altifalantes, é necessário instalar o cabo de comando. Tri-Mode É possível operar os 2 altifalantes do amplificador simultaneamente com um terceiro altifalante no modo mono (funcionamento em ponte) (ver fig. 10). O domínio de regulação vai de 0,3 V até 8 V. Quando se liga o amplificador a um auto-rádio de outra marca, é necessário adaptar a sensibilidade de entrada segundo as indicações do fabricante. Por favor, tenha em conta que o regulador GAIN não é um regulador de volume! INPUT Entradas de pré-amplificador para o canal direito (“right”) e esquerdo (“left”). Para a ligação a estes terminais, use os cabos Blaupunkt Cinch/RCA de alta qualidade. Comutador LP / HP / FULL Antes da montagem, comute o comutador X-OVER do estágio final para regular o filtro passa-baixo (LP), o filtro passa-alto (HP) ou “fullrange” (FULL). Na posição “FULL”, é usada a resposta em frequência completa do amplificador. Convém usar divisores de frequência integrados, sobretudo nos sistemas sonoros com múltiplas vias e com subwoofer separado. Para poder operar um subwoofer de forma optimizada e para obter um som brilhante, é necessário dividir as frequências, por forma a deixar passar apenas as frequências baixas (graves).

TSA 460 Para o fazer, seleccione LP e regule, com a ajuda do regulador da frequência de transição, uma frequência superior situada entre 50 Hz e 250 Hz. Desta forma, consegue-se um desacoplamento óptimo de qualquer subwoofer. Quando se selecciona a regulação HP, pode variar-se a frequência limite inferior entre 50 Hz e 250 Hz usando o regulador da frequência de transição Para um ajustamento acústico exacto do divisor de frequências, recomendamos que se deixe aconselhar pelo seu revendedor Blaupunkt. Quando do ajustamento do divisor de frequências, é imprescindível ter em conta os dados técnicos dos altifalantes usados. Regulador da frequência de transição (LP FREQ + HP FREQ) Quando o divisor de frequências foi activado através do comutador X-OVER (LP ou HP), pode regular-se, com o regulador respectivo, a frequência de transição do respectivo filtro, progressivamente, entre 50 Hz e 250 Hz. No modo “fullrange”, este regulador não tem função. Configurações para utilização de um subwoofer Para poder operar um subwoofer de forma optimizada e para obter um som brilhante, é necessário dividir as frequências, por forma a deixar passar apenas as frequências baixas (graves).

1. No amplificador, coloque primeiro o regulador GAIN no mínimo e o regulador

da frequência LP na posição central.

2. Toque agora, no seu auto-rádio, uma

música que conheça bem e que contenha uma alta porção de graves baixos (por ex. “pop”). Aumente agora, lentamente, o volume do subwoofer virando o regulador GAIN no amplificador no sentido dos ponteiros do relógio, até a música ficar tonalmente equilibrada, ou seja, de forma que os graves não pareçam demasiado realçados nem demasiado fracos.

3. Compare agora a relação entre as vozes masculinas baixas e os graves altos, bem como entre os graves altos e

os graves baixos. O ideal são graves crepitantes, com graves baixos bem nítidos; as vozes masculinas não devem soar muito finas, nem demasiado sonoros. Quando as tonalidades correspondem às suas expectativas, pode terminar a equilibração. Se não for o caso, prossiga com os pontos 4. e 5. 4. Quando as vozes masculinas são demasiado sonoras ou os graves baixos muito fracos, deve rodar o regulador de frequência LP um pouco na direcção do mínimo, continuando a equilibração com o ponto 2.

5. Quando os graves parecem baixos, mas

pouco nítidos e vibrantes, ou quando as vozes masculinas soam muito finas, deve virar o regulador LP um pouco na direcção do máximo. Prossiga depois a equilibração com ponto 2. Para um ajustamento acústico exacto do divisor de frequências, recomendamos que se deixe aconselhar pelo seu revendedor Blaupunkt. Quando do ajustamento do divisor de frequências, é imprescindível ter em conta os dados técnicos dos altifalantes usados. TSA 460 SUB SONIC O filtro Sub Sonic destina-se ao controlo do amplificador quando este está ligado a um subwoofer. Este pode ser activado adicionalmente, de forma a proteger o subwoofer de sobrecargas mecânicas, devidas a frequências baixas, situadas fora da área de percepção auditória. Fusíveis integrados (FUSE) Os fusíveis integrados no amplificador (Fuse) protegem o estágio final e o sistema eléctrico completo no caso de ocorrer uma falha. Quando do uso de um fusível de substituição, nunca curto-circuitar os fusíveis nem trocá-los por tipos concebidos para correntes superiores. Luz avisadora (POWER / PROTECT) Luz verde: estágio final ligado, funcionamento regular Luz vermelha: o estágio final foi electronicamente desligado devido à ocorrência de uma falha. Reservado o direito a alterações.
