Tipo de produto	Amplificador monobloco Classe D para subwoofer
Marca	Blaupunkt
Modelo	TSA 1300
Dimensões (C x A x P)	205 x 45 x 177 mm (sem caixa exterior)
Alimentação	12 V CC (bateria automotiva)
Potência máx. (4 ohms)	1 x 600 W
Potência máx. (2 ohms)	1 x 1000 W
Potência RMS (4 ohms)	1 x 300 W
Potência RMS (2 ohms)	1 x 500 W
Banda passante	20 - 300 Hz
Relação sinal/ruído	> 95 dB/A
Resistência de entrada	0,3 - 8 V
Estabilidade	2 ohms
Filtro passa-baixas	40 - 300 Hz ajustável
Filtro Sub Sônico	20 - 55 Hz ajustável
Controle remoto	Controle remoto com fio para nível de graves
Fusíveis integrados	Proteção por fusíveis (80 A recomendado no cabo da bateria)
Entradas pré-amplificador	Entradas Cinch (RCA) esquerda/direita
Saídas pré-amplificador	Saídas Cinch (RCA) para ligar em cascata outro amplificador
Chave X-OVER	LP / HP / FLAT (passa-baixas, passa-altas, fullrange)
Indicador de funcionamento	Verde: normal; Vermelho: defeito
Manutenção e limpeza	Limpar com um pano seco e macio. Não utilizar produtos abrasivos.
Segurança	Não ouvir acima de 100 dB continuamente para evitar danos auditivos.
Peças de reposição e reparabilidade	Fusíveis substituíveis. Para qualquer reparo, contatar um revendedor Blaupunkt autorizado.
Informações gerais	Garantia do fabricante na União Europeia. Consulte www.blaupunkt.de

Perguntas frequentes - TSA 1300 BLAUPUNKT

Qual é a potência máxima do amplificador TSA 1300?

A potência máxima é de 600 W em 4 ohms e 1000 W em 2 ohms.

Como conectar o amplificador ao autorádio?

Use cabos Cinch/RCA para as entradas pré-amplificador. Se seu autorádio tiver apenas saídas de alto-falante, use um adaptador adequado. O cabo de comutação deve ser conectado se você usar as entradas de alto-falante.

O que significa o indicador vermelho no amplificador?

O indicador vermelho indica que a proteção foi ativada. O amplificador desligou devido a uma falha (curto-circuito, superaquecimento, etc.). Verifique as conexões e os fusíveis.

Qual impedância mínima de alto-falante posso usar?

O amplificador é estável em 2 ohms. Use alto-falantes com impedância entre 2 e 4 ohms.

Como ajustar o ganho (GAIN) do amplificador?

O ajuste GAIN ajusta a sensibilidade de entrada entre 0,3 V e 8 V. Não o utilize como volume. Ajuste-o para corresponder à tensão de saída do seu autorádio.

Como usar o controle remoto com fio para os graves?

Conecte o controle remoto ao conector previsto. Coloque a chave X-OVER em LP (passa-baixas). Você pode então ajustar o nível dos graves à distância.

Qual tipo de cabo de alimentação devo usar?

Use um cabo de seção mínima de 6 mm² para o +12 V e o terra. O cabo positivo deve ser protegido por um porta-fusível de 80 A próximo à bateria.

Como conectar um subwoofer neste amplificador?

Conecte o subwoofer aos terminais de alto-falante do amplificador. Ajuste a chave X-OVER para LP e ajuste a frequência de corte entre 40 e 300 Hz com o botão LP FREQ.

Posso instalar o amplificador sem a caixa externa?

Sim, é possível remover a caixa externa para montagem em espaços reduzidos. Siga as instruções de desmontagem no manual.

Como fazer a manutenção do amplificador?

Limpe-o com um pano seco e macio. Evite líquidos e produtos abrasivos. Certifique-se de que as aberturas de ventilação não estão obstruídas.

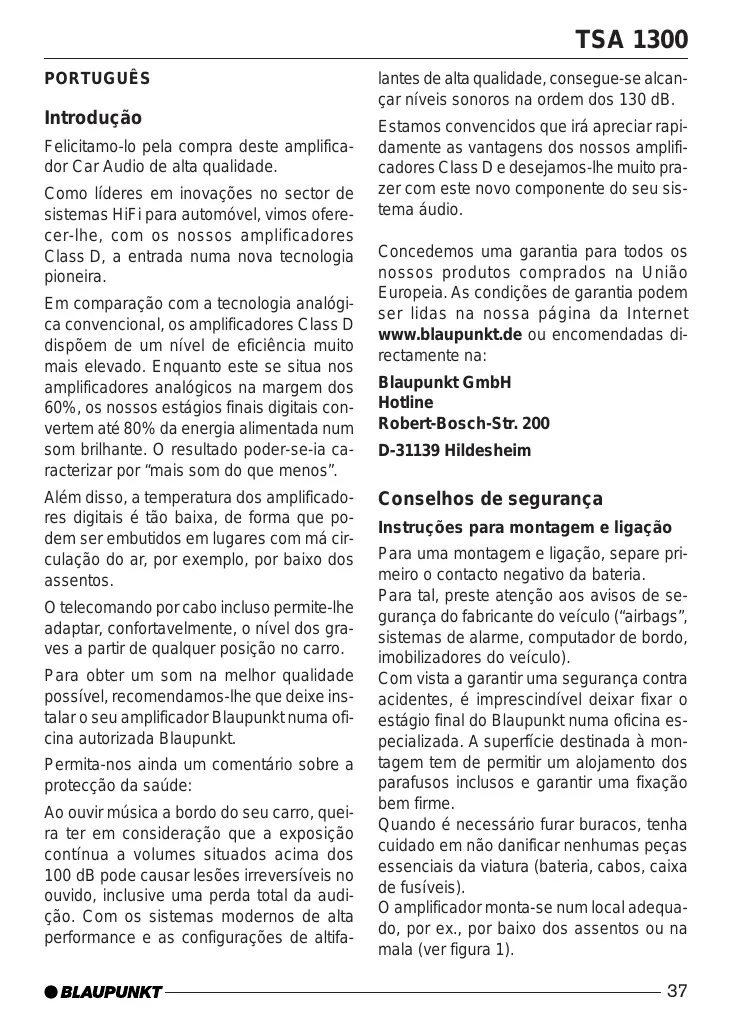

MANUAL DE UTILIZADOR TSA 1300 BLAUPUNKT

Felicitamo-loPGAmpradesteamplificadorCarAudiodealtaqualidade.

Como ládres em inovações no sector de sistemas HiFi para automóvel, vimos Oferecer-Ihe, com os outros amplificadores Class D, a entrada numa nova Tecnologia pioneira.

Em comparação com a Tecnologia analógica convencional, os amplificadores Class D disponem de um[nível de eficiência muito mais elevado. Enquanto este se situa nos amplificadores analógicos na margem dos 60%, os)nossos estagens finalis digitais converterm até 80% da energia alimentada num som brilhante. O resultado poder-se-ia caracterizar por "mais som do que menos".

Além disso, a temperatura dos amplificadores digitais é tao baixa, de forma que pode ser embutidos em lugares com ma circulação do ar, por exemplo, por baixo dos assentes.

O telecomando por cabo incluso permite-lhe adaptar, comportavelmente, o;nivel dos graves a partir de qualquer posicao no carro.

Para obter um som na melhor qualidade possivel, recomendamos-lhe que deixe instalar o seu amplificador Blaupunkt numa oficial autorizada Blaupunkt.

Permita-nos acreda um comentaire sobre a protecao da saude:

Ao ouvir música a bordo do seu carro, queira ter em consideração que a exposicao continua a volumes situados acima dos 100 dB pode causar lesões irreversíveis no ouvido, inclusive uma perda total da audição. Com os sistemas modernos de alta performance e as configurações de alta

lantes de alta qualidade, consuege-se alcancar niveis sonoros na ordem dos 130 dB.

Estamos convencidos que irá disfruidamente asvantagens dosnoxtos amplificadores Class De desejamos-lhe muito prazer com este novo componente do seu sistemas AUDIO.

Concedemos uma garantia para todos os{nossos produits comprados na Uniao Europeia. As condições de garantia podem ser lidas na)nossa págin da Internet www.blaupunkt.de ou encomendadas directamente na:

Conselhos de seguranca

Instruções para montagem e ligação

Para uma montagem e ligação, separe primeiro ocontacto negativo da bateria.

Para tal, preste atenção aos avisos de segurarça do fabricante do Veiculo ("airbags", sistemas de alarme, computador de bordo, immobilizadores do Veiculo).

Com vista a garantir uma segurarca contra acidentes, é imprescindiveldeer fixar o estaggio final do Blaupunkt numa oficina especializada. A superficie destinada à montagem tem de permitir um alojamento dos parafusos inclusos e garantir uma fixação bem firme.

Quando é necessário furar buracos, tenha cuidado em não danIFICAR nenhumas peças essenciais da viatura (bateria, cabos, caixa de fusiveis).

O amplificador monta-se num local adequado, por ex., por baixo dos assentes ou na mala (ver figura 1).

Em espécos reduzidos, también é possivel montar o amplíficator sem a caixa exterior. Para o efeito, é necessário fixar as linguetas de fixação na caixa do amplíficator. (Ver fig. 2).

Para a montagem, delve escolher-se um lugar seco e com uma boa circulacao do ar, de forma a garantir um arrefecimento do amplificador.

Para ligação dos altifalantes, usar cabos com uma secção transversal de até 4mm^2 Não ligar os altifalantes à terra, usar exclusivamente os bornes indicados.

Os cortes transversais dos cabos positivo e negativo não devem ser inferiores a 6mm^2

O cabo positivo que liga a bateria ao amplificador tem de ser protegado directamente na bateria mediante um porta-fusiveis (80 A).

Desmontagem da caixa exterior (ver fig. 3)

1. Desatarraraxar o parafuso (A) da tampa, situado acima dos comutadores e reguladores. Depois levantar a tampa e retirá-la cuidadosamente.
2. Desatarraraxar os quatre parafusos (B) fixos no revestimento superior da caixa e retiring o revestimento.
3. Desatarraraxar os seiis parafusos (C) fixos no lado inferior da caixa eletalr o amplificador do revestimento inferior.

Este amplificador pode ligar-se a auto-rádio que esteyam equipados com uma tomada Cinch.

Para ligar o amplificador acos auto-ráidos com uma tomada ISO, deve usar-se um adaptordo ISO Cinch da Blaupunkt.

Aplicações possíveis e ligação de alta-lantes:

	TSA 1300
Canais	1
Potência Tmax. 4 Ohm	1 x 600 Watt	Fig. 9
Potência Tmax. 2 Ohm	1 x 1000 Watt	Fig. 9
Potência RMS 4 Ohm	1 x 300 Watt	Fig. 9
Potência RMS 2 Ohm	1 x 500 Watt	Fig. 9
Frequência em resposta	20 - 300 Hz
Relação sinal/ruído	>95 dB/A
Sensibilidade de entrada	0,3 - 8 V
Estabílagude	2 Ohm
Filtro passa-baixo (Low Pass)	40 - 300 Hz
Filtro Sub Sonic	20 - 55 Hz
Telecomando para regulação dos graves	Sim
Dimensões LxAxP (mm) Caixa interior	205 x 45 x 177
Caixa exterior	253 x 67,5 x 210

Ligação do cabo positivo/negativo

Os cortes transversais dos cabos positivo e negativo não devem ser inferiores a 6mm^2

Nos buracos com arrestas vivas, usar passagens de cabos. Fixarfirmamente os cabos negativos de uso corrente com 6mm^2 a um punto de terra livre de interferencias (parafuso da carroçaria, chapa da carroçaria) (não ligar ao polo negativo da baterial!). Polir a superficie de metal no punto de contacto à terra e lubrificar com gordura grafítica.

Exemplos de ligação

Para ligar os fios ao amplificador, é necessárioutar o revestimento inferior da caixa (ver "Desmontagem da caixa exterior").

Ligação da alimentação de tensão.. Fig. 4

Ligaçao a auto-rádios com
saida Cinch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ligaçao a auto-rádios com
saidapara altifalantes.. Fig.6

Ligao dos altifalantes Fig.7,8,9

Ligação do telecomando por cabo (REMOTE BASS) ....... Fig. 10

+12V

No caso de ligation à tomada Cinch ou àstomadas para altifalantes, é necessário instalar o cabo de commando.

Regulador GAIN

O regulador GAIN permite-lhe adaptar a sensibilitadé de entrada do estaggio final Blaupunkt à tensão de saía disponible na saía de pré-amplificador do seu auto-rádio.

O domínio de regulação vai de 0,3 V às 8 V.

Quando se liga o amplificador a um auto-rádio de outras marca, é necessário adaptar a sensibilitadé de entrada segudo as indicações do fabricante.

Por favor, tenha em conta que o regulador GAIN não é um regulador de volume!

REMOTE BASS

Este telecomando permite controlar Fortressamente o;nivel de graves à distência (ver fig.10).

Para poder usar o telecomando, é necessário que o amplificador sera operado com um FILTER passa-baixo (comutador X-OVER na posicao LP).

INPUT

Entradas de pré-amplificador para o canal direito ("right") e esquerdo ("left"). Para a lição a把这些 terminais, use os cabos Blaupunkt Cinch/RCA de alta qualidade.

OUTPUT

Saidas para a ligação de um segundo amplificador (criação de cadeias de amplificadores). Para a ligação a estes terminais, use igualmente os cabos Blaupunkt Cinch/RCA de alta qualidade.

Comutador LP / HP / FLAT

Antes da montagem, comute o selector X-OVER do estaggio final para regular o fazer passa-baixo (LP) ou o "fullrange" (FLAT). Na posicao FLAT, é usa uma responça em frequencia complete na saida.

Convém usar divisores de frequência integraos, sobretudo nos sistemas sonoros com multiplas vias e com subwoofer separado.

Para poder operar um subwoofer de forma optimizada e para obter um som brillhante, é necessario dividir as frequências, por forma a deleixar passar apenas as frequências baixas (graves).

Para o fazer, selecionce LP e regule, com a ajuda do regulator da frequencia de transicao, uma frequencia superior situada entre 40Hz e 300Hz . Desta forma, consgue-se um desacoplamento optimo de qualquer subwoofer.

Para um ajustamento acústico exacto do divisor de frequências, recomendamos que se deixe aconsehar pelo seu revendedor Blaupunkt.

Quando do ajustamento do divisor de frequencias, é imprescindivel ter em conta os dados tecnicos dos altifalantes usados.

Regulador da frequência de transicao (LP FREQ)

Quando o divisor de frequência foi activado atraves do selector X-OVER (LP), é possivel regular, progressivamente, com o regulador, a frequência de transição do FILTER entre 40 Hz e 300 Hz. No modo "fullrange", este regulator não tem funcão.

Configurações para'utilisation de um subwoofer

Para poder operar um subwoofer de forma optimizada e para obter um som brillhante, é necessario dividir as frequências, por forma a deleixar passar apenas as frequências baixas (graves).

1. No amplificador, coloque primeiro o regulador GAIN no minimum e o regulador da frequência LP na posicao central.
2. Toque ahora, no seu auto-rádio, uma música que conheça bem e que conte-nha uma alta coisa de graves baixos (por ex. "pop"). Aumente ahora, lentamente, o volume do subwoofer virando o regulador GAIN no amplificador no sentido dos ponteiros do relógio, às a música ficar tonalmente equilibrada, ou seja, de forma que os graves não pareçam demasiado realizados nem demasiado fracos.
3. Compare ahora a relaço entre as vozes masculinas baixas e os graves altos, bem como entre os graves altos e os graves baixos. O ideal são graves crepitantes, com graves baixos bem nitidos; as vozes masculinas não devem soar muito finas, nem demasiado sonoros. quando as tonalidades correspondem às suas expectativas, pode terminar a equilibração. Se não for o caso, prossiga com os pontos 4. e 5.
4. quando as vozes masculinas são demasiado sonoras ou os graves baixos muito fracos, deve rodar o regulador de frequência LP um pouco na direção do minimo, continuando a equilibração com o punto 2.
5. Quando os graves parecem baixos, mas pouco nítidos e vibrantes, ou quando as vozes masculinas soam muito finas, delve

virar o regulator LP um peu na direcção do maior. Prossiga antes a equi-liqubração com punto 2.

Para um ajustamento acústico exacto do divisor de frequências, recomendamos que se deixe aconsehar pelo seu revendedor Blaupunkt.

Quando do ajustamento do divisor de frequências, é imprescindivel ter em conta os dados tecnicos dos altifalantes usados.

SUB SONIC

O filtró Sub Sonic destino-se ao controlo do amplificador quando este está ligado a um subwoofer. Este pode ser configurado de forma a proteger o subwoofer de sobrecargas mecânicas, devidas a frequências baixas, situadas fora da area de percepção auditoría.

Fusíveis integrados (FUSE)

Os fusíveis integrais no amplificador (Fuse) protegem o estaggio final e o Sistema eletrico completeness no caso de ocorrre uma falha. quando do uso de um fusível de substituição, nunca curto-circuitar os fusíveis nem troça-los por temas concebidos para correntes superfiores.

Luz visadora (POWER / PROTECT)

Luz verde: estaggio final ligado, funciona a regular

Luz vermelha: o estaggio final FOi electrònica-mente desligado devido à occurência de uma falha.

Reservado o direito a alteracoes.
