Type de produit	Amplificateur monobloc Classe D pour subwoofer
Marque	Blaupunkt
Modèle	TSA 1300
Dimensions (L x H x P)	205 x 45 x 177 mm (sans boîtier extérieur)
Alimentation	12 V DC (batterie automobile)
Puissance max. (4 ohms)	1 x 600 W
Puissance max. (2 ohms)	1 x 1000 W
Puissance RMS (4 ohms)	1 x 300 W
Puissance RMS (2 ohms)	1 x 500 W
Bande passante	20 - 300 Hz
Rapport signal/bruit	> 95 dB/A
Résistance d'entrée	0,3 - 8 V
Stabilité	2 ohms
Filtre passe-bas	40 - 300 Hz réglable
Filtre Sub Sonic	20 - 55 Hz réglable
Télécommande	Télécommande à fil pour niveau des graves
Fusibles intégrés	Protection par fusibles (80 A recommandé sur câble batterie)
Entrées préampli	Entrées Cinch (RCA) gauche/droite
Sorties préampli	Sorties Cinch (RCA) pour chaîner un autre ampli
Commutateur X-OVER	LP / HP / FLAT (passe-bas, passe-haut, fullrange)
Voyant de fonctionnement	Vert : normal ; Rouge : défaut
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas écouter à plus de 100 dB en continu pour éviter des lésions auditives.
Pièces détachées et réparabilité	Fusibles remplaçables. Pour toute réparation, contacter un revendeur Blaupunkt agréé.
Informations générales	Garantie constructeur dans l'Union Européenne. Consultez www.blaupunkt.de

FOIRE AUX QUESTIONS - TSA 1300 BLAUPUNKT

Quelle est la puissance maximale de l'amplificateur TSA 1300 ?

La puissance maximale est de 600 W sous 4 ohms et 1000 W sous 2 ohms.

Comment brancher l'amplificateur à l'autoradio ?

Utilisez des câbles Cinch/RCA pour les entrées préampli. Si votre autoradio n'a que des sorties haut-parleurs, utilisez un adaptateur adapté. Le câble de commutation doit être raccordé si vous utilisez les entrées haut-parleurs.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique une protection activée. L'amplificateur s'est mis hors circuit à cause d'un défaut (court-circuit, surchauffe, etc.). Vérifiez les connexions et les fusibles.

Quelle impédance minimale de haut-parleur puis-je utiliser ?

L'amplificateur est stable sur 2 ohms. Utilisez des haut-parleurs avec une impédance entre 2 et 4 ohms.

Comment régler le gain (GAIN) de l'amplificateur ?

Le réglage GAIN ajuste la sensibilité d'entrée entre 0,3 V et 8 V. Ne l'utilisez pas comme un volume. Réglez-le pour correspondre à la tension de sortie de votre autoradio.

Comment utiliser la télécommande à fil pour les graves ?

Branchez la télécommande sur le connecteur prévu. Placez le commutateur X-OVER sur LP (passe-bas). Vous pouvez alors ajuster le niveau des graves à distance.

Quel type de câble d'alimentation dois-je utiliser ?

Utilisez un câble de section minimum 6 mm² pour le +12 V et la masse. Le câble positif doit être protégé par un porte-fusible de 80 A près de la batterie.

Comment brancher un subwoofer sur cet amplificateur ?

Connectez le subwoofer aux bornes haut-parleur de l'amplificateur. Réglez le commutateur X-OVER sur LP et ajustez la fréquence de coupure entre 40 et 300 Hz avec le bouton LP FREQ.

Puis-je installer l'amplificateur sans le boîtier extérieur ?

Oui, il est possible de retirer le boîtier extérieur pour un montage dans des espaces réduits. Suivez les instructions de démontage dans la notice.

Comment entretenir l'amplificateur ?

Nettoyez-le avec un chiffon sec et doux. Évitez les liquides et les produits abrasifs. Assurez-vous que les aérations ne sont pas obstruées.

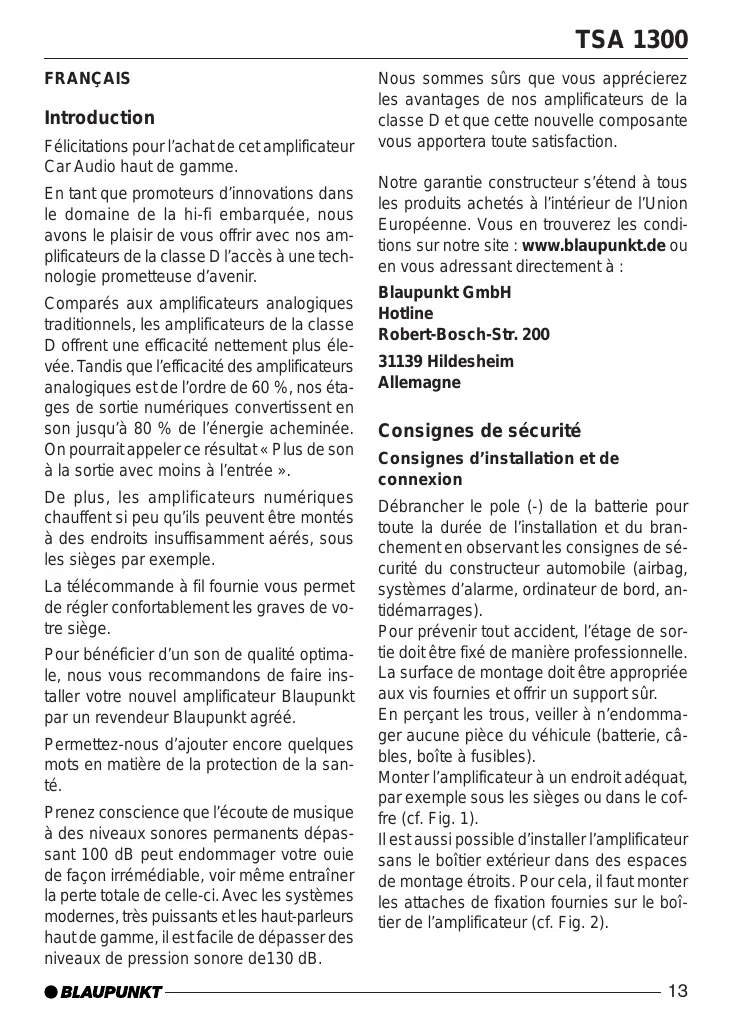

MODE D'EMPLOI TSA 1300 BLAUPUNKT

Félicitations pour l'achat de cet amplificateur Car Audio haut de gamme.

En tant que promoteurs d'innovations dans le domaine de la hi-fi embarquée, nous avons le plaisir de vous offrir avec nos amplificateurs de la classe D l'accès à une technologie prometteuse.

Comparés aux amplificateurs analogiques traditionnels, les amplificateurs de la classe D offrent une efficacité nettement plus élevée. Tandis que l'efficacité des amplificateurs analogiques est de l'ordre de 60 %, nos étages de sortie numériques convertissant en son jusqu'à 80 % de l'énergie acheminée. On pourrait appeler ce résultat « Plus de son à la sortie avec moins à l'entrée »

De plus, les amplificateurs numériques chauffent si peu qu'ils peuvent être montés à des endroits insuffisamment aérés, sous les sièges par exemple.

La télécommande à fil fournie vous permet de régler confortablement les graves de votre siège.

Pour bénéficier d'un son de qualité optimale, nous vous recommandons de faire installer notre nouvel amplificateur Blaupunkt par un revendeur Blaupunkt agréé.

Permettez-nous d'ajouter encore quelques mots en matière de la protection de la santé.

Prenez conscience que l'écoute de musique à des niveaux sonores permanents dépassant 100 dB peut endommager votre ouie de façon irrémediable, voir même entraîner la perte totale de celle-ci. Avec les systèmes modernes, très puissants et les haut-parleurs haut de gamme, il est facile de dépasser des niveaux de pression sonore de 130 dB.

Nous sommes sûrs que vous approuverez les avantages de nos amplificateurs de la classe D et que cette nouvelle composante vous apportera toute satisfaction.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site : www.blaupunkt.de ou en vous adressant directement à :

Robert-Bosch-Str. 200

Allemagne

Consignes d'installation et de connexion

Débrancher le pôle (-) de la batterie pour toute la durée de l'installation et du branchement en observant les consignes de sécurité du constructeur automobile (airbag, systèmes d'alarme, ordinateur de bord, antidémarrages).

Pour prévenir tout accident, l'étage de sortie doit être fixé de manière professionnelle. La surface de montage doit être appropriée aux vis fournies et offrir un support sûr.

En perçant les trous, veiller à n'endommager aucune pièce du véhicule (battery, câbles, boîte à fusibles).

Monter l'amplificateur à un endroit ajustat, par exemple sous les sièges ou dans le coffre (cf. Fig. 1).

Il est aussi possible d'installer l'amplificateur sans le boîtier extérieur dans des espaces de montage étroits. Pour cela, il faut monter les attaches de fixation fournies sur le boîtier de l'amplificateur (cf. Fig. 2).

Choisir un endroit sec où l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur.

Utiliser des passe-câbles si le bord des trous est coupant.

Utiliser des haut-parleurs ayant une impédance de 2 à 4 Ω. Observer la capacité de charge max. (puissance sociale).

Utiliser un câble de connexion de haut-parleur de 4mm² max. Ne pas raccorder les haut-parleurs à la masse, utiliser uniquement les bornes marquées.

La section du câble (+) et du câble (-) ne doit pas être inférieure à 6mm²

Le câble (+) entre la batterie et l'amplificateur doit être protégé directement sur la batterie au moyen d'un porte-fusible (80 A).

Démontage du boitier extérieur (cf. fig. 3)

1. Dévisser la vis (A) du couvercle au-dessus des commutateurs et des boutons de réglage. Soulever ensuite le couvercle et le retirer avec précaution.
2. Dévisser les quatre vis (B) de la coque supérieure du boîtier et enlever la coque supérieure.
3. Dévisser les six vis (C) situées sur le dessous du boîtier et enlever l'amplificateur de la coque inférieure.

Booster monobloc de classe d TSA 1300

L'amplificateur est prévu pour être raccordé à des autoradios offrant une connectique Cinch.

Pour les autoradios équipés d'une connectique ISO, prière d'utiliser l'adaptateur Cinch-ISO Blaupunkt.

Utilisations possibles et connexion des haut-parleurs :

	TSA 1300
Canaux	1
Puiss. max 4 ohms	1 x 600 watts	Fig. 9
Puiss. max 2 ohms	1 x 1000 watts	Fig. 9
Puiss. RMS 4 ohms	1 x 300 watts	Fig. 9
Puiss. RMS 2 ohms	1 x 500 watts	Fig. 9
Bande passante	20 - 300 Hz
Rapport signal/bruit	> 95 dB/A
Résistance d'entrée	0,3 - 8 V
Stabilité	2 ohms
Filtre passer-bas (Low Pass)	40 - 300 Hz
Filtre Sub Sonic	20 - 55 Hz
Télécommande pour le niveau des graves	Oui
Dimensions LxHxP (mm)	205 x 45 x 177
Boîtier interieur	253 x 67,5 x 210
Boîtier extérieur

Branchement des câbles (+) et (-)

La section du câble (+) et du câble (-) ne doit pas être inférieure à 6 mm².

Utiliser des passe-cables si les trous ont des bords vifs. Bien visser le cable (-) de 6mm² en vente dans le commerce à un point de contact à la masse, libre d'interférence (vis de carrosserie, tôle de carrosserie) (et non pas au pôle (-) de la batterie!). Mettre à nu la surface de contact à la masse en grattant, et la graisser avec de la graisse graphitique.

Exemples de branchement

La coque supérieure du boîtier doit être enlevée pour raccorder les fils à l'amplificateur (cf. « Démontage du boîtier extérieur »).

Connexion de la tension d'alimentation. Fig. 4

Connexion à des autoradios avec sortie RCA. Fig. 5

Connexion à des autoradios avec sortie haut-parleurs..................... Fig. 6

Connexions des haut-parleurs. Fig. 7, 8, 9

Connexion de la télécommande à fil (REMOTE BASS).... Fig. 10

+12V

En cas de connexion au moyen des connecteurs Cinch ou haut-parleur de l'autoradio, le câble de commutation doit être raccordé.

Bouton de réglage GAIN

Le bouton de réglage GAIN permet de régler la sensibilité d'entrée de l'étage de sortie Blaupunkt sur la tension de la sortie préampli de votre autoradio.

La plage de réglage va de 0,3 V à 8 V.

Si l'autoradio a été fabriqué par un autre constructeur, régler la sensibilité d'entrée en fonction des indications données par le constructeur.

Notez que le bouton de réglage GAIN ne règle pas le volume!

Connecteur réservé à la télécommande à fil (5 m) fournie.

Permet de commander à distance le niveau de graves (cf. Fig. 10).

Pour utiliser la télécommande, l'usage d'un filtre salle-bas est requis (commutateur X-OVER placé sur LP).

Entrées préampli pour le canal droit (right) et gauche (left). Pour le branchement, PRIERE d'utiliser des câbles cinch/RCA Blaupunkt haut de gamme.

Sorties permettant de brancher un autre ampli (formation de chaînes d'amplificateurs). Pour le branchement, prière d'utiliser des câbles Cinch/RCA Blaupunkt haut de gamme.

Commutateurs LP / HP / FLAT

Sélectionnez avant le montage le commutateur X-OVER de l'étage de sortie pour régler le filtrage passe-bas (LP) ou Fullrange (FLAT). La position FLAT permet d'utiliser l'ensemble de la bande passante de l'amplificateur.

Il est conseillé d'utiliser le séparateur de fréquences intégré sur le système sonore à canaux multiples avec subwoofer séparé.

Afin d'utiliser au moins un subwoofer et d'atteindre la meilleure tonalité, il est nécessaire de le découpler en fréquences pour lui apporter uniquement les fréquences basses (graves).

Pour ce faire, sélectionner le filtre passe-bas (LP) et régler la fréquence supérieure entre 40 Hz et 300 Hz à l'aide du réglage de la fréquence de recouvrement. Chaque subwoofer est ainsi découplé de manière optimale.

Pour assurer un réglage acoustique précis du séparateur de fréquences, nous vous recommandons de prendre contact avec un revendeur spécialisé Blaupunkt.

Il est absolument nécessaire de prendre en compte les données techniques des haut-parleurs utilisés lors du réglage du séparateur de fréquences.

Réglage de la fréquence de recouvrement (LP FREQ)

Si le séparateur de fréquences est activé via le commutateur X-OVER (LP), la fréquence de recouvrement du filtre peut être réglée en continu entre 40 Hz et 300 Hz au moyen du bouton de réglage. En mode Fullrange, ce bouton de réglage n'a aucune fonction.

Réglage destiné à un subwoofer

Pour utiliser correctement un subwoofer et obtenir le meilleur son possible, il est nécessaire de le découvirer sur le plan fréquence pour ne lui acheminer que les fréquences basses (graves).

1. Sur l'amplificateur, mettez d'abord le bouton de réglage GAIN sur minimum et le bouton de réglage de fréquences LP au milieu.
2. Écoutez d'abord une musique qui vous est connue, contenant en partie des basses profondes (par musique pop) avec votre autoradio. Maintenant, augmentez lentement le volume du subwoofer en tournant le bouton de réglage GAIN sur l'amplificateur dans le sens des aiguilles jusqu'à ce que la musique soit équilibrée sur le plan de la tonalité, les graves n'était ni faibles ni accentuees.
3. Faites maintie basse devrait pétiller et restituer des graves inférieures nettes et les voix masculines devraient paraître ni grêles ni trop gonflées. Si la tonalité répond à vos attentes, mettez fin à la mise au point. Dans le cas contraire, procédez comme décrit aux paragraphes 4. et 5.
4. Si les voix masculines sont gonflées ou si les graves profondes sont trop faibles, il est conseil z la mise au point à partir du paragraphe 2.
5. Si la basse est profonde, mais pas nette et vrombissante ou si les voix masculines sont trop grê

Pour le réglage acoustique précis du séparateur de fréquences, nous vous recommandons de consulter un revendeur Blaupunkt.

Les caractéristiques techniques des haut-parleurs utilisés doivent être prises en considération pendant la mise au point du séparateur de fréquences.

Le filtre Subsonic sert au fonctionnement de l'amplificateur quand un subwoofer est connecté. Ce filtre peut être réglé pour protéger le subwoofer d'une surcharge mécanique due aux fréquences basses n'appartenant plus au domaine de l'audible.

Fusibles intégrés (FUSE)

L'étage de sortie et le système électrique complet sont protégés en cas de défaillance par les fusibles (FUSE) intégrés dans l'amplificateur. En cas d'utilisation d'un fuse de recharge, ne jamais pointer les fusibles ou les replacer par d'autres représentant une intensité supérieure.

Voyant de fonctionnement (POWER / protect)

Lumière verte : Étage de sortie allumé, état de fonctionnement normal.

Lumière rouge : Étage de sortie mis hors circuit à cause d'un défaut.

Sous réserve de modifications.
